Короткий ответ. ИГЭ — инженерно-геологический элемент: выделенный в отчёте объём грунта со сходными происхождением, разновидностью и характеристиками. Цифры 1, 2 и далее служат обозначениями элементов именно в этом документе. По одному номеру нельзя определить, песок это или глина, насколько прочное основание и какой фундамент на нём допустим. Расшифровку нужно искать в описании ИГЭ и сопоставлять с разрезами и таблицей характеристик.
Почему грунты объединяют в ИГЭ
В скважинах получают отдельные образцы и наблюдения, а проектировщику нужна согласованная модель площадки. Для этого изыскатель сопоставляет происхождение отложений, их состав, состояние и результаты испытаний. Близкие по установленным критериям участки массива объединяют в элементы, которым назначают характеристики.
Принципы выделения ИГЭ и статистической обработки приведены в ГОСТ 20522-2012, разделах 3–5. Сходство не означает, что каждая проба имеет совершенно одинаковые показатели: оценивается допустимая изменчивость внутри выделенного объёма. Поэтому инженерно-геологический элемент — не просто полоска одного цвета на чертеже.
ИГЭ-1 — это обязательно насыпной грунт?
Нет. Универсальной расшифровки номера нет. В одном отчёте первый элемент может описывать техногенные отложения, в другом — природный песок. Аналогично ИГЭ-2 не означает автоматически суглинок или второй метр глубины.
Буквенные индексы и дополнительные обозначения тоже читают по легенде конкретного материала. Не следует угадывать их значение по похожему отчёту из интернета. При выпуске дополнения или новой редакции документа нумерация может измениться; для сопоставления нужна таблица соответствия либо пояснение исполнителя.
| Что вы видите | Что это позволяет узнать | Чего из этого не следует |
|---|---|---|
| ИГЭ-2 в таблице | Какие показатели отнесены к обозначенному элементу | Что под всем зданием залегает один и тот же грунт |
| ИГЭ-2 на разрезе | Где автор модели показал этот элемент | Что его граница строго горизонтальна |
| Название «песок мелкий» | Разновидность по описанию | Что известны плотность, водонасыщение и все расчётные свойства |
| Отметка подошвы | Высотное положение нижней границы в принятой системе | Что это глубина от поверхности в любой точке участка |
Как прочитать свой отчёт: пять шагов
- Найдите перечень ИГЭ. Обычно он расположен в разделе об инженерно-геологических условиях или в сводной таблице. Выпишите полное наименование нужного элемента, включая состояние и существенные включения.
- Откройте план расположения выработок. Установите, какие скважины находятся возле пятна здания. Скважина на другом конце участка не описывает автоматически основание под каждой опорой.
- Сопоставьте колонки скважин и разрез. Посмотрите, на какой глубине встречен элемент, как меняется его мощность и в каком направлении проведён разрез. Между точками исследования показана интерпретация геологического строения.
- Проверьте нужную строку характеристик. Учитывайте единицы, примечания и вид значения: нормативное либо расчётное. Показатель отдельного лабораторного образца не следует самостоятельно подставлять вместо принятого для элемента.
- Прочитайте выводы и ограничения. Наличие слабых прослоев, подземных вод или особых свойств может быть важнее самого названия грунта. Передайте проектировщику полный документ с приложениями, а не фотографию одной таблицы.

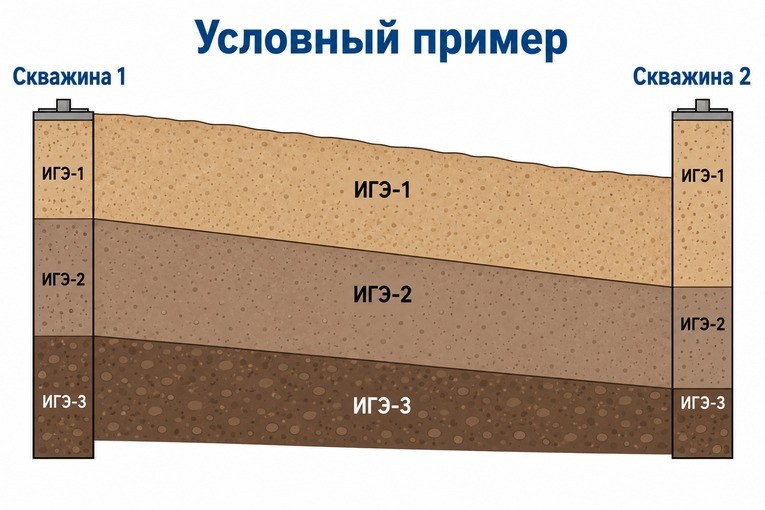

Условный пример: одинаковый номер, разная глубина
Предположим, в учебном отчёте ИГЭ-2 назван мелким песком. В скважине А его кровля находится на глубине 1,5 м, подошва — 4,0 м; в скважине Б — соответственно 2,2 и 5,0 м. Мощность составит 2,5 и 2,8 м. Это всё ещё один обозначенный элемент, хотя его границы и толщина меняются.
Все числа в примере вымышлены. Они показывают порядок чтения, а не рекомендуемые глубины бурения или заложения фундамента. Если в соседнем отчёте под номером 2 записана глина, противоречия нет: сравнивать надо описания и характеристики, а не номера.
Для перевода отметки в глубину нужна отметка поверхности именно в рассматриваемой точке. Например, при поверхности 150,0 м и кровле 148,5 м разница равна 1,5 м. Нельзя вычитать из общей отметки произвольную «среднюю высоту участка».
Можно ли по ИГЭ выбрать фундамент
Обозначение помогает найти исходные данные, но не заменяет расчёт основания. Помимо свойств выбранного элемента учитывают другие слои в зоне влияния нагрузки, геометрию сооружения, подземные воды, осадки и возможные неблагоприятные процессы. Поэтому утверждение «ИГЭ-3 хороший, ставьте сваи до него» без изучения полного отчёта необоснованно.
Если непонятна только подпись, сначала запросите разъяснение у автора изысканий. Дополнительные работы обсуждают, когда данных недостаточно для нового пятна застройки, изменившихся нагрузок или выявленных условий. О том, откуда берутся числовые характеристики, подробнее рассказано в статье о лабораторных испытаниях грунтов.
Для проектирования не хватает данных о грунтах?
ТопГео выполняет инженерно-геологические изыскания. Передайте имеющийся отчёт и задачу проектировщика, чтобы определить необходимый состав исследований.
Обсудить геологические изыскания
Что уточнить у исполнителя
Полезный запрос выглядит так: «В отчёте, лист 12, указан ИГЭ-2. Покажите его описание, положение относительно проектируемого здания и строку расчётных характеристик. На разрезе и в таблице обозначения различаются — какая редакция актуальна?» Такой вопрос позволяет проверить конкретную связь между документами.
Если один и тот же номер в пределах одной редакции расшифрован по-разному без пояснения, попросите официальное исправление или разъяснение. Не выбирайте удобный вариант самостоятельно.
Частые вопросы
ИГЭ и геологический слой — одно и то же?
Не всегда. Видимый слой описывает строение разреза, а выделение элемента учитывает ещё и свойства. Внешне похожие отложения могут потребовать разделения по состоянию; номер не присваивают только по цвету образца.
Что такое РГЭ рядом с ИГЭ?
РГЭ — расчётный грунтовый элемент. Его выделяют с учётом применяемой расчётной модели; он может объединять несколько ИГЭ. Это другой уровень представления массива, а не опечатка. Основания такого объединения должны быть понятны из документации и согласованной работы изыскателя и проектировщика.
Можно ли использовать расшифровку из отчёта соседа?
Только как ориентир для обсуждения местной геологии. Она не подтверждает положение и характеристики грунтов на вашей площадке. Даже близкие скважины могут вскрывать разные мощности прослоев.
Источники
- ГОСТ 20522-2012 «Грунты. Методы статистической обработки результатов испытаний» — определения ИГЭ и РГЭ, принципы выделения и назначения характеристик.
Подготовлено для базы знаний ТопГео. Иллюстрации и числовой пример учебные; расшифровывать обозначения конкретного объекта следует по его отчёту.
