Исполнительная съёмка дорожного покрытия в посёлке Автополигон

Детали проекта:

Специалисты «ТопГео» выполнили исполнительную геодезическую съёмку дорожного покрытия на территории производственно-складского комплекса в посёлке Автополигон Дмитровского городского округа. Заказчику требовалась фактическая схема благоустройства, чтобы подтвердить объёмы выполненных работ. Команда провела измерения на объекте, обработала данные и подготовила исполнительный план с площадями покрытий и протяжённостью бортового камня.

Задача: измерить фактически выполненное дорожное покрытие

После устройства проездов и площадок заказчику было важно получить объективные данные о фактической площади покрытий. В карточке сделки задача сформулирована как исполнительная съёмка дорожного покрытия и составление схемы для подсчёта объёма выполненных работ.

В отличие от проектного чертежа, исполнительная геодезическая съёмка фиксирует то, что реально построено на площадке. Она показывает конфигурацию проездов, примыканий и площадок, а также даёт численные значения для проверки объёмов.

Условия объекта в Дмитровском округе

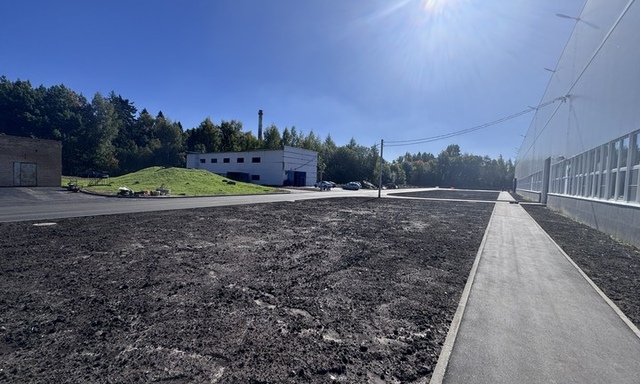

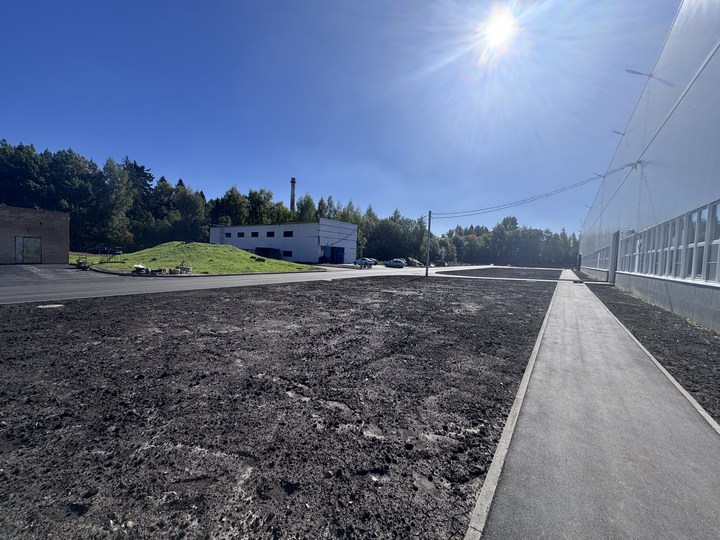

Объект расположен на территории производственно-складского комплекса в посёлке Автополигон. На фотографиях видны новые асфальтированные проезды, тротуары, здания, озеленяемые участки и участки с разными типами покрытия. Контуры имеют сложную форму: проезды огибают строения, соединяются между собой и включают расширения и закругления.

Для корректного расчёта требовалось измерить не условный прямоугольник, а фактические границы каждого покрытия. Полевые работы выполнены 16 сентября 2026 года. Специалист использовал спутниковое геодезическое оборудование и последовательно зафиксировал характерные точки контуров.

Как «ТопГео» выполнила исполнительную съёмку

1. Уточнили границы территории и перечень элементов, которые должны войти в итоговую схему.
2. Выполнили полевые измерения дорожного покрытия, тротуаров, грунтовых участков и бортового камня.
3. Разделили на плане разные типы покрытий, чтобы их площади можно было учитывать отдельно.
4. Обработали измерения и рассчитали площади и линейные протяжённости.
5. Оформили исполнительную схему дорожных покрытий и передали результат заказчику в PDF и DWG.

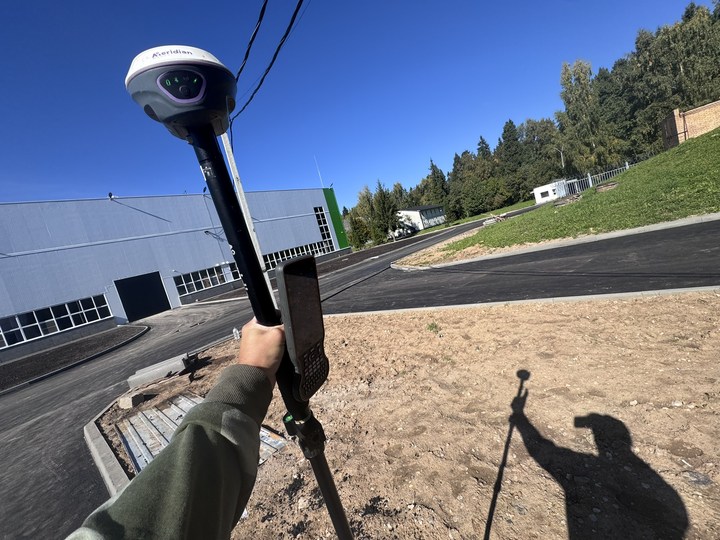

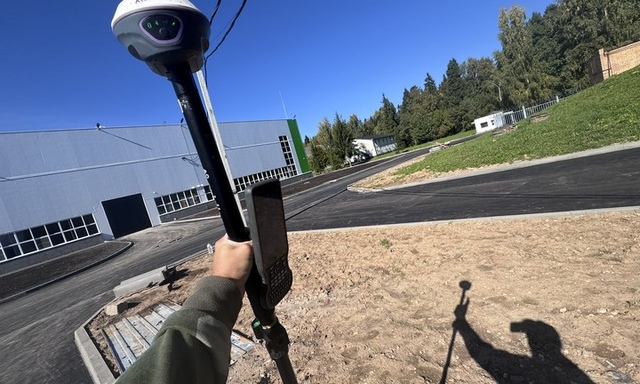

Полевые фотографии подтверждают работу специалиста непосредственно на территории комплекса. Готовая схема связывает измеренные контуры с конкретными видами покрытия и даёт проверяемую ведомость объёмов.

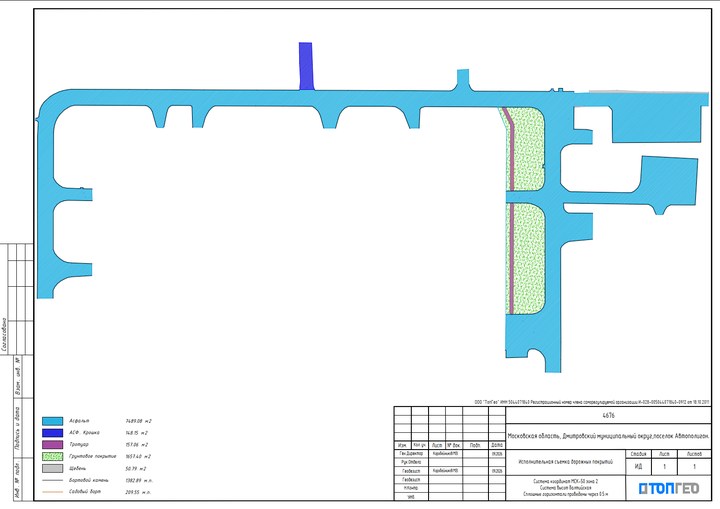

Что вошло в исполнительную схему

На чертеже отдельно показаны и подсчитаны:

• асфальт — 7489,08 м²;
• асфальтовая крошка — 148,15 м²;
• тротуар — 157,06 м²;
• грунтовое покрытие — 1657,40 м²;
• щебень — 50,79 м²;
• бортовой камень — 1382,89 пог. м;
• садовый борт — 209,55 пог. м.

Цветовая легенда позволяет быстро сопоставить каждый показатель с соответствующими участками на плане. Благодаря этому исполнительная схема пригодна для проверки объёмов благоустройства и внутренней технической документации по объекту.

Результат для заказчика

Заказчик получил исполнительную схему фактически устроенных дорожных покрытий на территории комплекса в посёлке Автополигон. Главная площадь асфальта составила 7489,08 м², что соответствует указанному в сделке ориентировочному объёму около 7500 м². Дополнительно специалисты подсчитали другие виды покрытий и длину бортового камня.

Эта работа показывает сильную сторону команды «ТопГео»: мы не ограничиваемся полевыми замерами, а превращаем их в понятный технический документ с конкретными количественными показателями. Заказчик получает наглядный план, по которому удобно сверять выполненное благоустройство и подтверждать объёмы работ.
