Исполнительная съёмка ливневой канализации в Менделееве

Детали проекта:

Команда «ТопГео» выполнила исполнительную геодезическую съёмку проложенной ливневой канализации в рабочем посёлке Менделеево городского округа Солнечногорск. Инженерам требовалось сопоставить фактическое положение сети с проектом и получить высотные данные для дальнейшего технического анализа.

Задача заказчика

После прокладки инженерной сети важно зафиксировать не только её примерное направление, но и фактические координаты характерных точек. Такие сведения позволяют сравнить построенную систему с проектом, проверить уклоны и понять, какие дополнительные элементы потребуются при окончательной сборке колодцев.

На объекте нужно было выполнить исполнительную съёмку канализации и передать результат в технический отдел. По сведениям инженера сеть включала около десяти колодцев, три дождеприёмника и выпуск из здания.

Особенности объекта

Ливневая канализация состояла из нескольких отдельных ветвей вокруг здания. Между колодцами были как короткие участки длиной несколько метров, так и протяжённые отрезки более двадцати метров. Для анализа сети требовалось связать все ветви в одной системе координат и показать их взаимное положение.

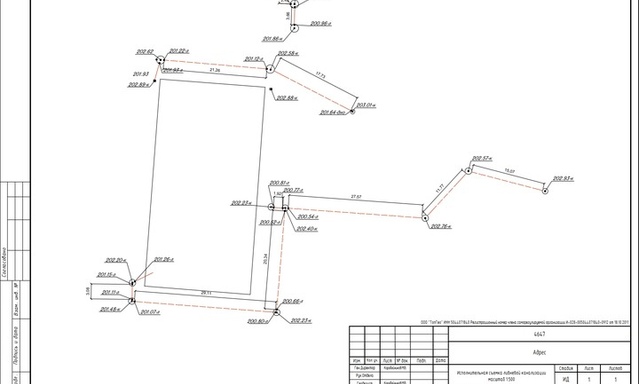

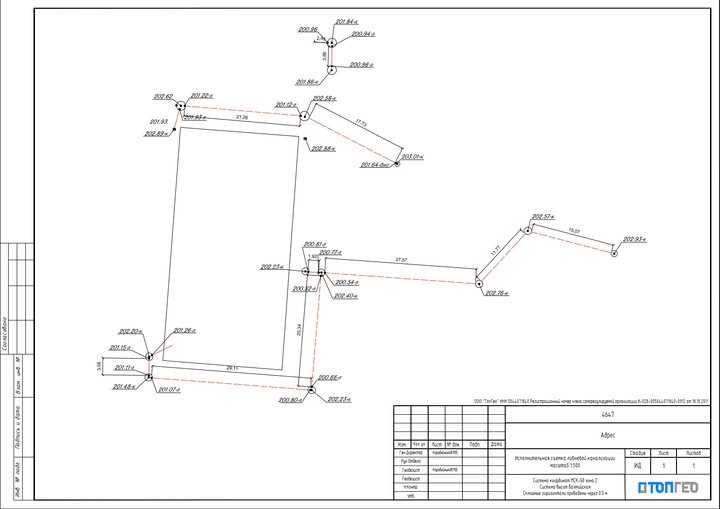

На схеме отражены отметки крышек и лотков колодцев, а также расстояния между узловыми точками. Эти данные важны для контроля высотного положения труб и определения необходимых доборных элементов колодцев.

Как специалисты выполнили исполнительную съёмку

1. Уточнили состав построенной ливневой сети и точки, которые необходимо отразить.
2. Выехали на объект с GNSS-приёмником и измерили положение колодцев, дождеприёмников и выпусков.
3. Зафиксировали высотные отметки характерных элементов и линейные размеры участков сети.
4. Сопоставили полевые измерения в местной системе координат.
5. Подготовили исполнительную схему масштаба 1:500 и передали материалы в PDF и DWG для дальнейшей работы технического отдела.

Схема оформлена в системе координат МСК-50, зона 2, и Балтийской системе высот. Это позволяет использовать единый набор координат и отметок при сверке с проектной документацией.

Результат для заказчика

Заказчик получил наглядную исполнительную схему фактически проложенной ливневой канализации. На ней можно проследить каждую ветвь сети, расстояния между колодцами и высотное положение основных элементов.

Работа показывает преимущество исполнительной съёмки до окончательного закрытия и оформления инженерных сетей. Специалисты «ТопГео» фиксируют построенные коммуникации инструментально и подготавливают материалы, с которыми проектировщикам и техническому отделу проще находить расхождения, проверять уклоны и принимать решения по дальнейшему монтажу.
