Исполнительная съёмка засыпки дорожного полотна в Ульяново

Детали проекта:

В деревне Ульяново Зубцовского муниципального округа специалисты «ТопГео» выполнили исполнительную съёмку засыпки дорожного полотна. Геодезические измерения позволили определить фактические отметки, толщину слоя и объём уложенного материала.

Задача заказчика

После устройства засыпки требовалось зафиксировать её фактические параметры на участке работ. Для проверки результата нужно было сравнить отметки поверхности материала с отметками земли и рассчитать среднюю толщину слоя.

Объект расположен в зоне существующей жилой застройки. Полоса работ проходит между земельными участками и имеет переменную ширину и направление, поэтому расчёт по одной контрольной точке не дал бы достоверной картины.

Как проводилась исполнительная съёмка

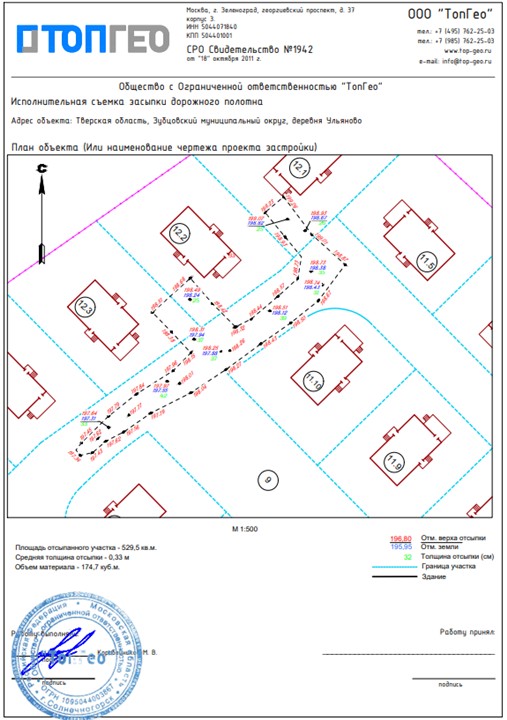

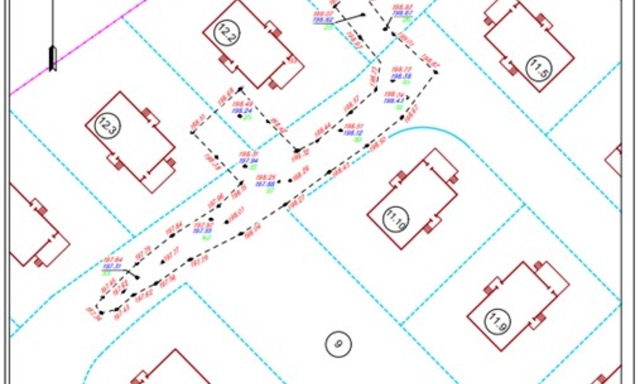

1 августа 2025 года геодезист выполнил измерения вдоль всей полосы засыпки. На итоговой схеме красным цветом показаны отметки верха материала, синим — исходной земли, зелёным — рассчитанная толщина в сантиметрах.

Контрольные точки распределены по продольному профилю и характерным местам поворота. Такой подход позволяет учитывать изменение поверхности, а не заменять реальную геометрию условным прямоугольником.

1. Определили границы участка выполненной засыпки.
2. Измерили отметки верха материала и поверхности земли.
3. Рассчитали толщину слоя в контрольных точках.
4. Определили площадь отсыпанного участка и объём материала.
5. Подготовили исполнительную схему в PDF и DWG.

Подтверждённый результат

Площадь участка засыпки составила 529,5 м². Средняя толщина слоя по результатам измерений — 0,33 м, расчётный объём материала — 174,7 м³. Эти значения приведены непосредственно на исполнительной схеме.

Заказчик получил наглядный документ с положением полосы работ, отметками и результатами расчёта. Редактируемый DWG позволяет использовать измерения в дальнейшей технической документации.

Работа демонстрирует подход «ТопГео» к строительному контролю: измеренные точки превращаются в проверяемую исполнительную схему, а заказчик получает не приблизительную оценку, а расчёт по фактической поверхности.
