Разбивка проектной линии ограждения в Менделееве

Детали проекта:

Команда «ТопГео» выполнила геодезическую разбивку проектного положения нового ограждения на строительной площадке в посёлке Менделеево городского округа Солнечногорск. Монтажной бригаде требовались понятные точки по периметру, перенесённые на местность из предоставленного проектировщиками чертежа.

Задача заказчика

На объекте предстояла установка нового ограждения. Проектировщики передали чертёж с заданной конфигурацией, которую нужно было связать с реальной строительной площадкой и обозначить по всему периметру.

Геодезическая разбивка нужна в тех случаях, когда положение конструкции уже определено проектом. Специалист переносит проектные координаты в натуру, чтобы строители видели места прохождения линии и характерные точки её поворотов.

Условия строительной площадки

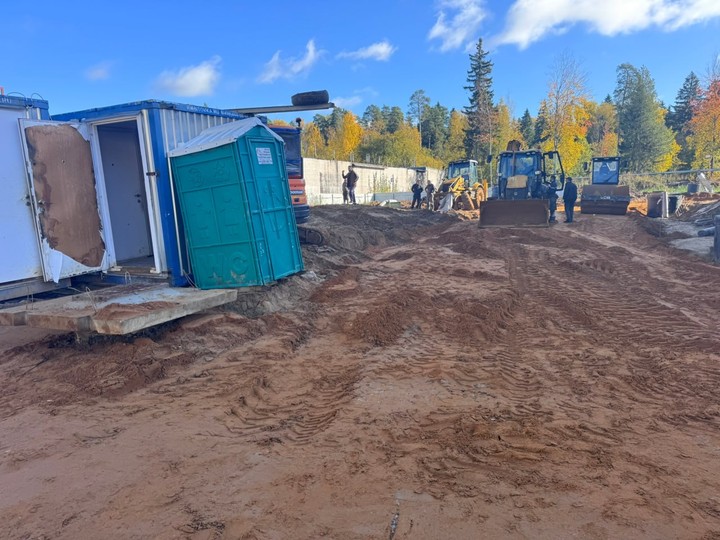

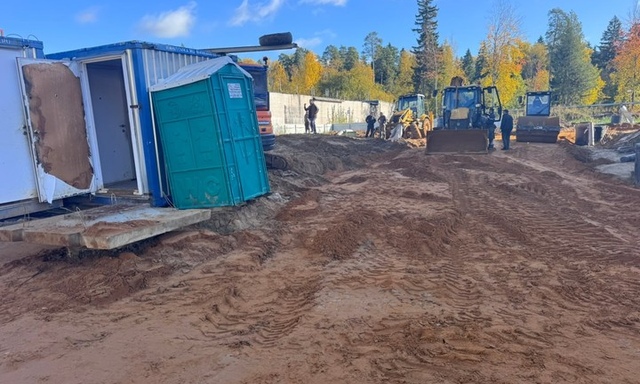

По фотографии видно, что на объекте одновременно велись земляные работы и работала строительная техника. На территории находились экскаваторы, погрузчики, временные бытовые помещения и складированные материалы. Грунтовое покрытие было нарушено проездами техники.

В такой обстановке разбивку важно выполнять по исходному проекту и GNSS-координатам: существующие колеи, временные объекты и края разработанного грунта не могут служить надёжными ориентирами для постоянного забора.

Как специалисты «ТопГео» выполнили работу

1. Проверили местоположение объекта и предоставленный проектный DWG.
2. Определили предусмотренную проектом конфигурацию нового ограждения.
3. Подготовили координаты характерных точек для полевого переноса.
4. Выполнили GNSS-разбивку ориентировочно десяти точек по периметру.
5. Передали монтажной бригаде геодезические ориентиры для установки постоянного забора.

В карточке сделки точное количество сформулировано как «в районе десяти точек», поэтому мы не заявляем больше сведений, чем подтверждено специалистом. Кадастровый номер и акт разбивочных работ в материалах отсутствуют и в публикации не указываются.

Результат для заказчика

Проектная линия ограждения перенесена на строительную площадку и обозначена характерными точками. Строители получили основу для монтажа забора в предусмотренном проектом положении, несмотря на активные земляные работы и временную организацию территории.

Этот объект показывает практическую роль геодезиста на стройке: специалисты «ТопГео» связывают проектный чертёж с фактической площадкой и дают исполнителям точные ориентиры для следующего этапа работ.
