Топографическая съёмка 1:200 для ландшафтного проекта в Кабаново

Детали проекта:

В деревне Кабаново команда «ТопГео» сняла в масштабе 1:200 обустроенную прибрежную усадьбу. Будущую ландшафтную концепцию требовалось посадить на точную цифровую модель территории: с большим домом, сложным склоном и собственным выходом к воде.

Что запросил проектировщик

Обычная контурная схема здесь не подходила. В исходном задании перечислены подъезды, уровни у ворот и калиток, фундаменты построек, дорожки и линии смены покрытий — всё, что определяет геометрию будущего благоустройства.

Дополнительный перечень включал деревья, забор, подпорные стенки, пирсы, садовые светильники, форсунки автоматического полива и наземные выходы инженерных систем. Две подземные трассы инженер нанёс по указанию представителя стройки, показавшего их прохождение непосредственно на территории.

Почему берег усложнил измерения

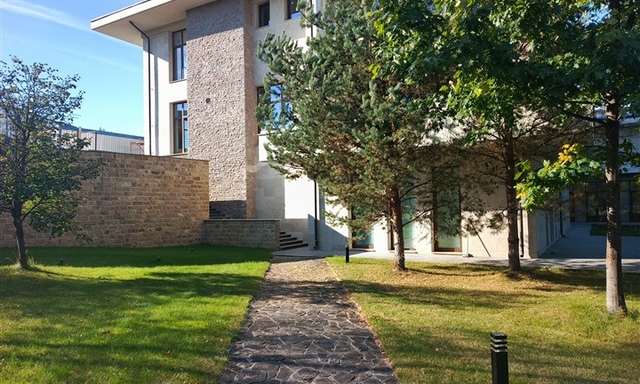

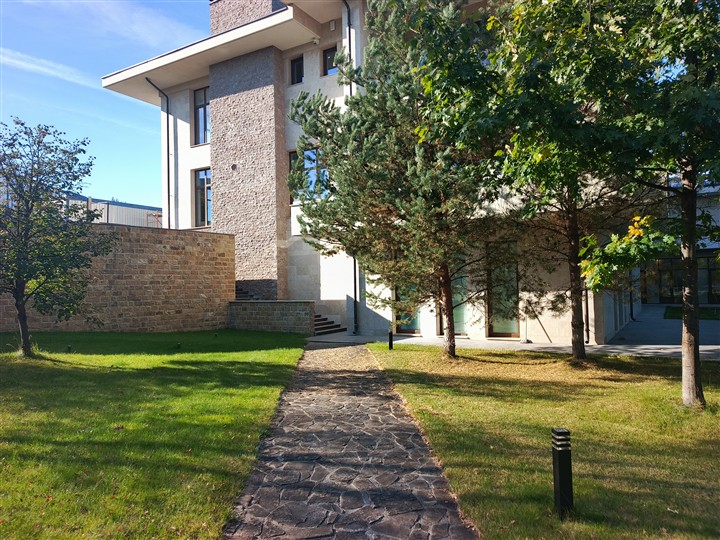

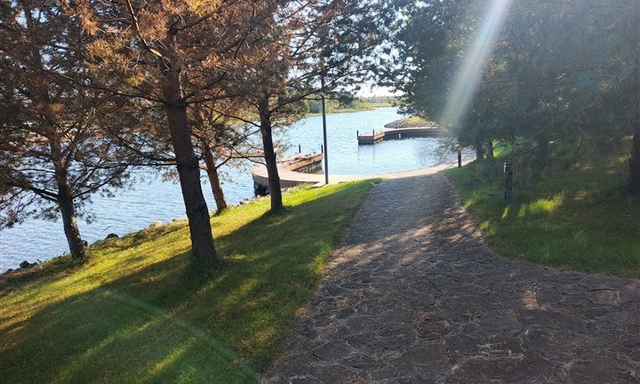

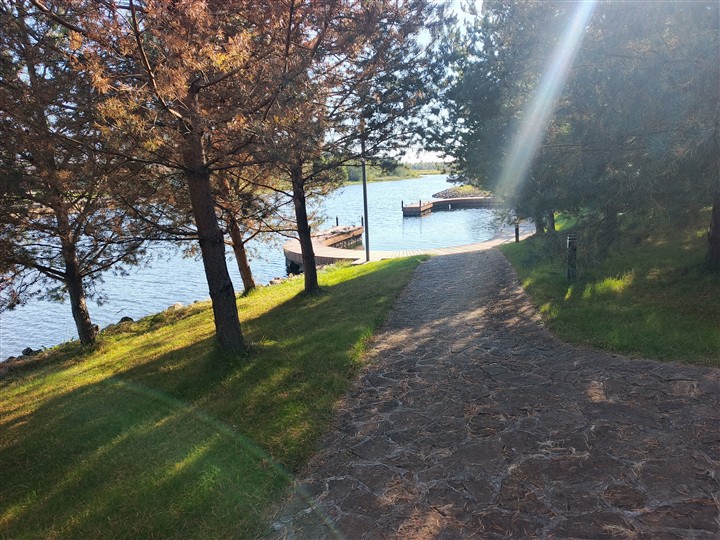

Здание занимает центральную часть владения, а сеть лестниц и дорожек соединяет разные высотные уровни. В сторону воды поверхность заметно понижается; в береговой зоне расположены настилы, пирсы и элементы укрепления. Поэтому отдельные отметки без взаимной связи не дали бы проектировщику полноценной картины.

Крупный масштаб позволил собрать в одном чертеже и рельеф, и небольшие детали благоустройства. По такому материалу ландшафтный архитектор видит, как вертикальная планировка соотносится с деревьями, покрытиями, инженерией и существующей архитектурой.

Полевой и камеральный этапы

1. Сопоставили адрес, кадастровую привязку и заданный контур работ.

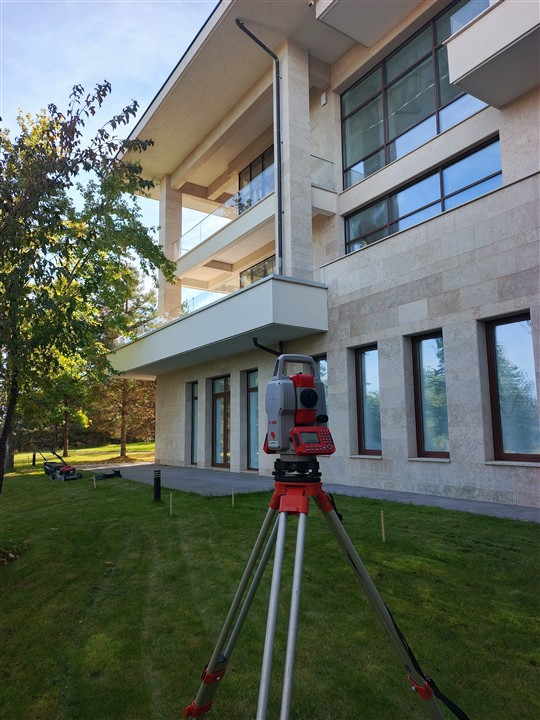

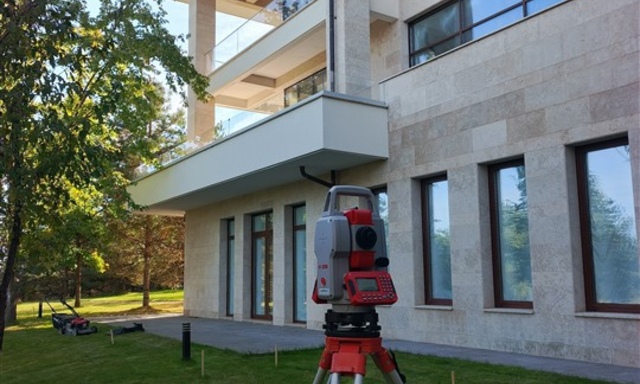

2. 30 сентября 2025 года измерили поверхность и характерные элементы усадьбы.
3. Сняли архитектурные контуры, пути движения, растительность, ограждение и прибрежные сооружения.
4. Добавили две инженерные линии, показанные сотрудником объекта.
5. Собрали результаты в топографический чертёж 1:200.

Готовая основа для ландшафтного проекта

В результате появился подробный план участка 69:15:0000027:746. Один лист объединяет отметки поверхности, дом, лестницы, разные типы покрытий, подпорные конструкции, деревья и берег с расположенными у воды объектами.

Версия PDF предназначена для просмотра и печати, а редактируемый DWG — для продолжения проектирования в AutoCAD. Архитектор получает уже согласованную геометрию фактической ситуации и может строить решения поверх неё.

Кейс хорошо раскрывает сильную сторону «ТопГео»: даже насыщенную деталями территорию наши специалисты превращают в структурированный рабочий чертёж, не упрощая реальные условия ради удобства оформления.
