Топографическая съёмка 1:500 для подключения канализации в Немчиновке

Детали проекта:

Специалисты «ТопГео» выполнили топографическую съёмку земельного участка в селе Немчиновка Одинцовского городского округа. Геодезические материалы требовались владельцу жилого дома для проектирования подключения к наружной канализации и дальнейшего получения технических условий.

Задача заказчика

Для подключения дома к централизованной канализации проектировщикам нужна актуальная координатная основа. На ней должны быть видны не только границы и застройка самого участка, но и дорога, рельеф, наземные объекты и существующие инженерные сети в направлении точки подключения.

Заказчику требовалась топографическая съёмка 1:500, которую можно использовать при разработке проектного решения и согласовании с балансодержателем сети. Мы не заявляем, что подключение или согласование уже выполнены: подтверждённый результат этой работы — готовый топографический план.

Условия объекта в Немчиновке

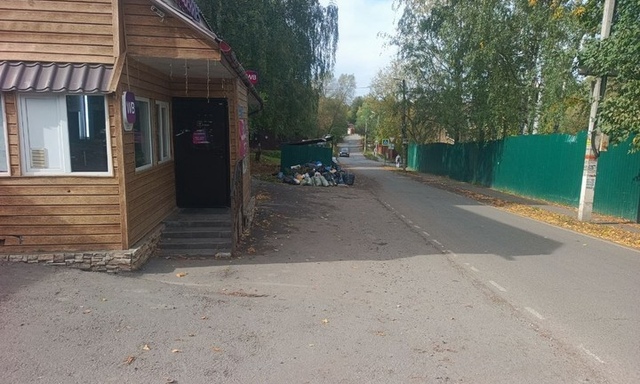

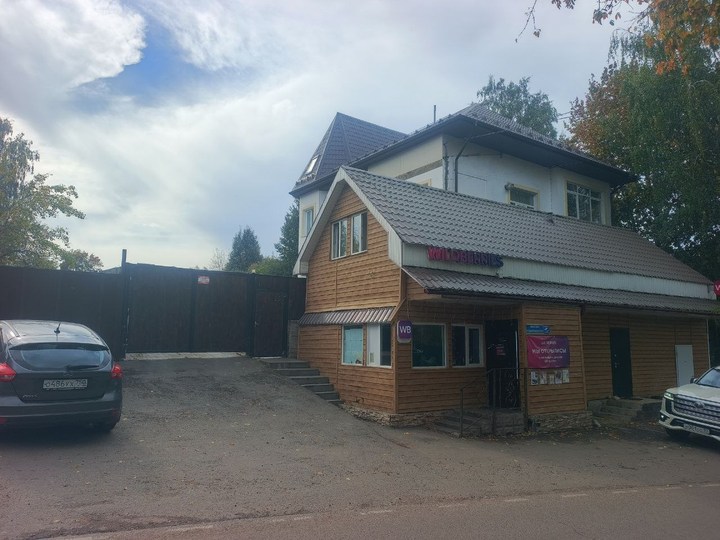

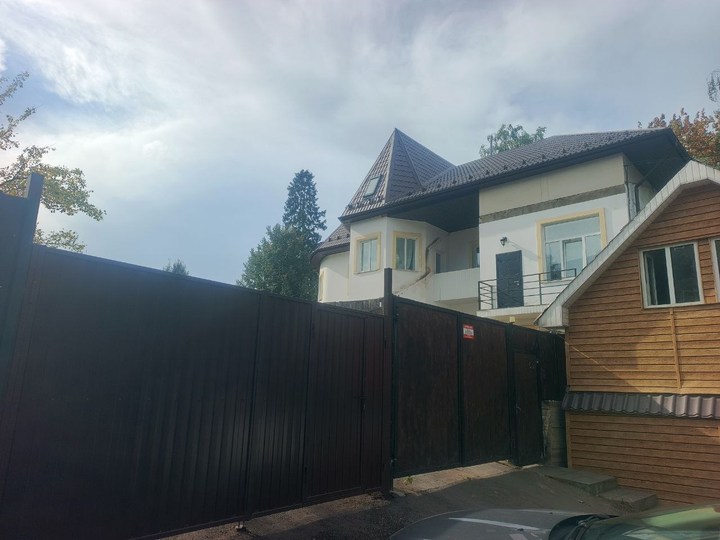

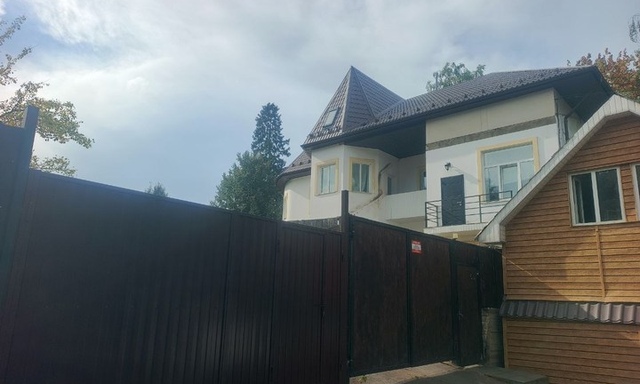

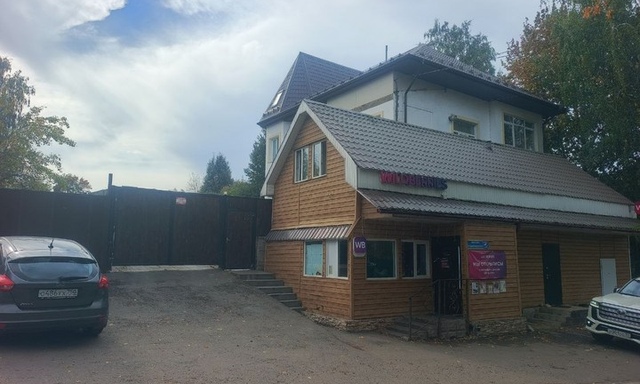

Участок расположен в сложившейся жилой застройке на проспекте Революции. Территория огорожена, рядом находятся жилые и коммерческие здания, проезжая часть, тротуары, опоры и воздушные линии. Перепад высот по отражённой на плане зоне превышает восемь метров, поэтому рельеф было важно показать отметками и горизонталями.

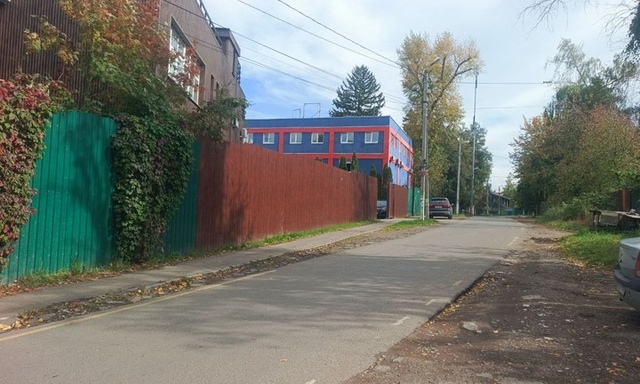

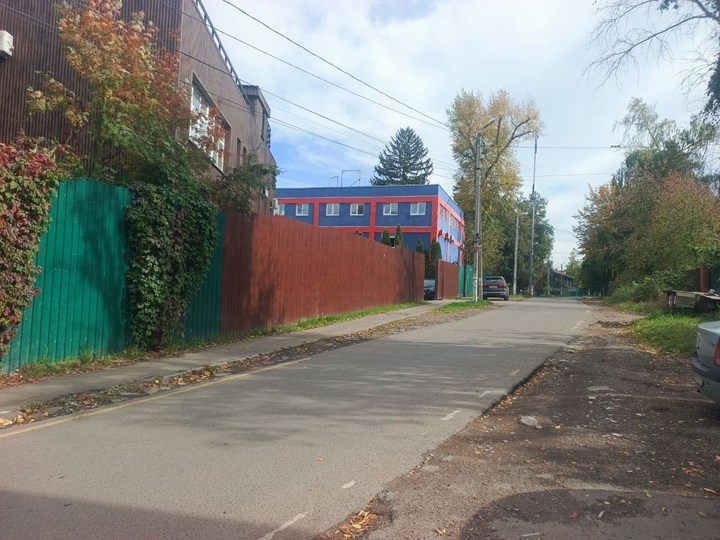

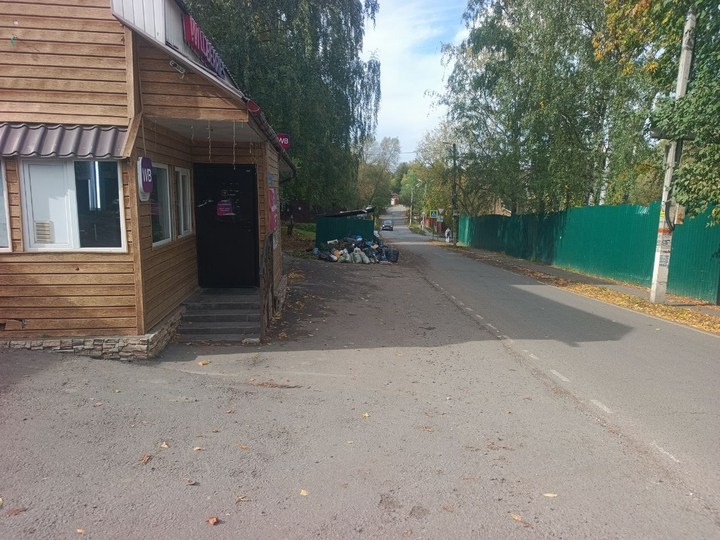

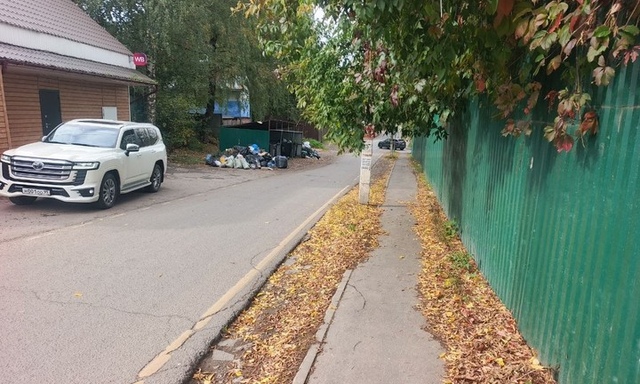

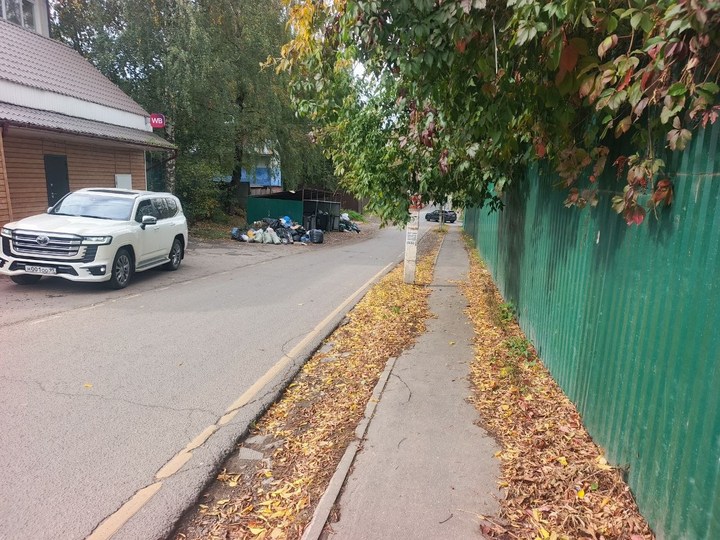

Съёмка не ограничивалась внутренней частью участка. Геодезист обследовал прилегающую улицу в обе стороны и связал положение дома с существующими коммуникациями и ближайшим канализационным колодцем. Это позволяет проектировщику оценивать будущую трассу подключения по фактической ситуации.

Как команда «ТопГео» выполнила работу

1. Проверили адрес, кадастровый номер и назначение съёмки.
2. Выехали на объект с GNSS-приёмником и выполнили полевые измерения.
3. Зафиксировали контуры зданий, ограждения, проезды, тротуары, опоры, рельеф и элементы инженерных сетей.
4. Продолжили съёмку по проспекту Революции до ближайшего канализационного колодца.

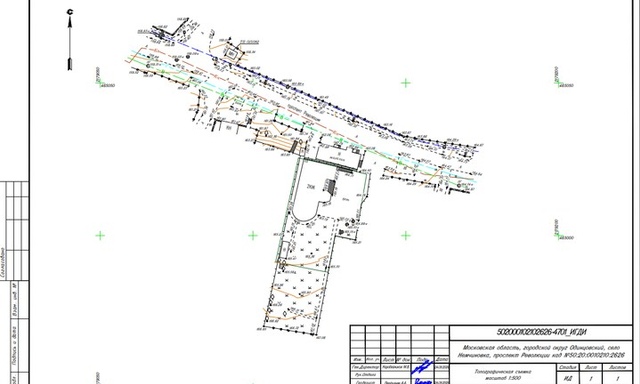

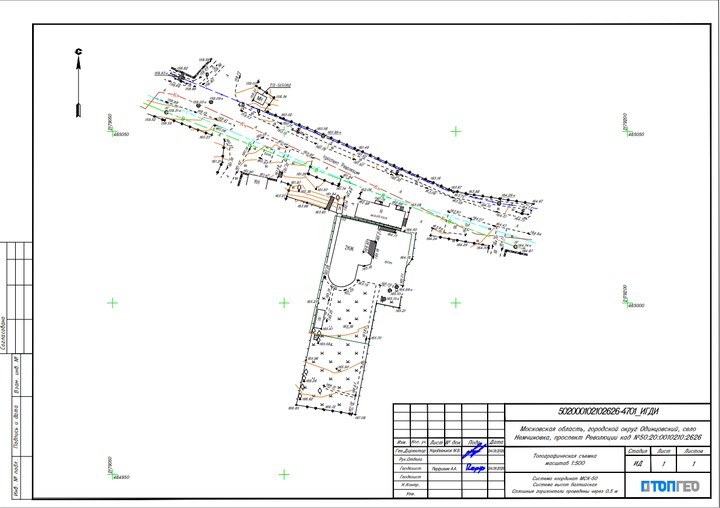

5. Обработали измерения и подготовили топографический план масштаба 1:500 в системе координат МСК-50 и Балтийской системе высот.

Горизонтали на плане проведены через 0,5 м. Такое представление помогает видеть направление уклонов и учитывать рельеф при выборе трассы наружной канализации.

Результат для заказчика

Заказчик получил топографический план, на котором участок и дом связаны с окружающей уличной ситуацией и инженерными коммуникациями. Материал даёт проектировщику исходные данные для расчёта трассы, отметок и точки подключения к канализационной сети.

Эта работа показывает практический подход «ТопГео»: специалисты снимают не формальный прямоугольник вокруг дома, а именно ту территорию, которая нужна для решения инженерной задачи. Благодаря этому заказчик может передать проектировщику цельную геодезическую основу и продолжить подготовку подключения без повторного выезда для недостающих элементов.
