Топографическая съёмка 1:500 для проектирования навесов в Софрино

Детали проекта:

Специалисты «ТопГео» выполнили топографическую съёмку участка масштаба 1:500 в районе посёлка Софрино Пушкинского городского округа. Заказчику требовалась актуальная геодезическая основа, чтобы спроектировать размещение навесов и вписать их в существующую застройку земельных участков. По итогам работ подготовлен топографический план с существующими зданиями, рельефом, высотными отметками и элементами благоустройства.

Задача топографической съёмки

Топосъёмка выполнялась для проектирования размещения навесов на существующих земельных участках. В исходных данных указаны два смежных объекта: 50:13:0010333:777 и 50:13:0010333:650. Проектировщику требовались не только кадастровые контуры, но и измеренная ситуация: положение зданий, дорожек, ограждений, растительности и характерных высотных точек. Эти данные нужны, чтобы подобрать места для навесов и увязать будущие конструкции с уже благоустроенной территорией.

Кадастровые сведения задают юридическое положение границ, но не отражают текущее благоустройство и рельеф с необходимой для размещения навесов детализацией. Поэтому специалисты выполнили полевой этап и подготовили топографическую основу масштаба 1:500.

Географическая и кадастровая привязка

Объект расположен в Московской области, в районе посёлка Софрино. Кадастровый источник приводит адрес: Пушкинский район, в районе посёлка Софрино, контур 143,165. Координаты из карточки сделки попадают внутрь участка 50:13:0010333:777, а участок 50:13:0010333:650 примыкает к нему по общей границе.

По сведениям НСПД зарегистрированная площадь первого участка составляет 1200 м², второго — 1335 м². Эти значения использованы только для идентификации кадастровых объектов: фактический контур съёмки определялся задачей проектирования.

Условия застроенной территории

На участке расположено несколько деревянных строений, проложены мощёные дорожки и проезды, устроены газоны и декоративные посадки. Деревья, кровли зданий и разнообразные элементы благоустройства образуют сложную пространственную ситуацию, которую необходимо корректно отразить на плане.

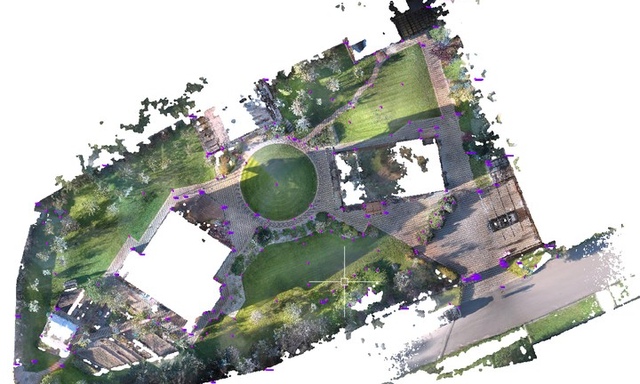

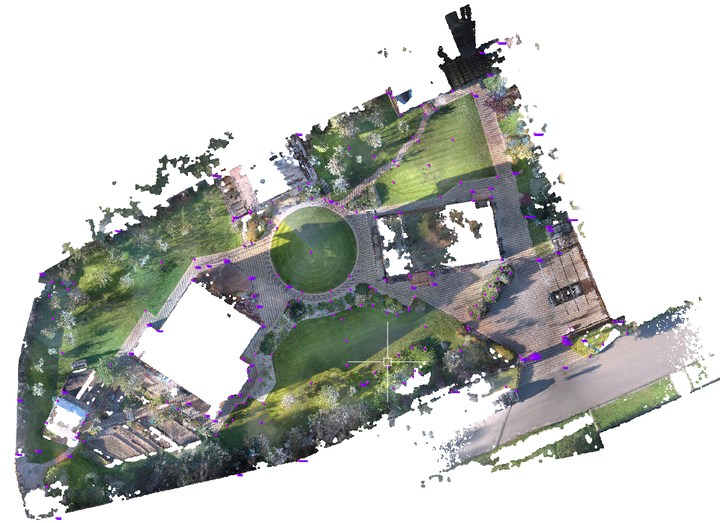

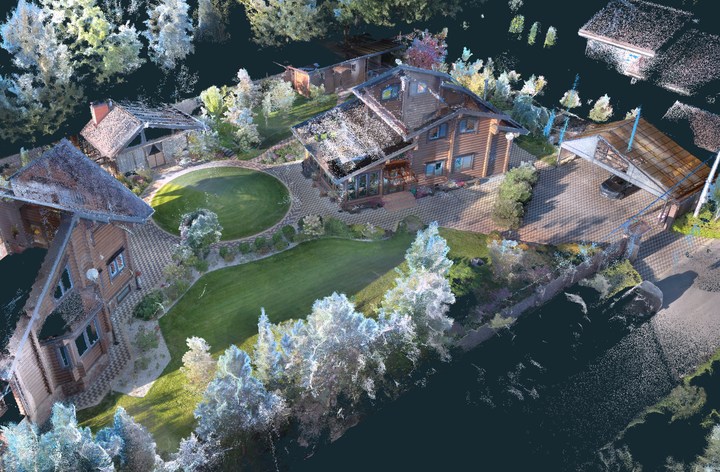

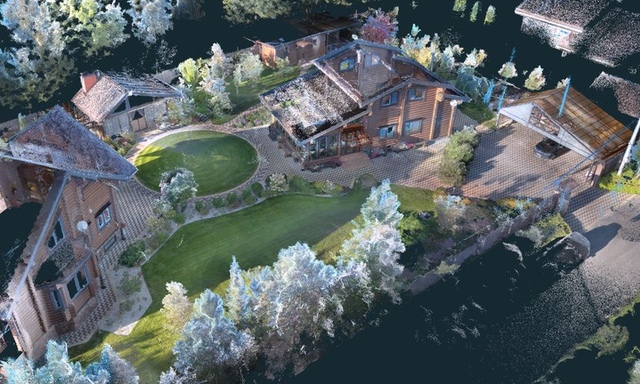

Материалы проекта показывают объект не только сверху, но и в виде плотного цифрового облака точек. Такое представление помогает проконтролировать взаимное положение строений, покрытий и растительности перед выпуском чертежа.

Как «ТопГео» выполнила работу

1. Проверили адрес, кадастровые номера и координаты объекта.
2. Определили состав ситуации, необходимый для проектирования размещения навесов.
3. Выполнили полевые измерения территории 16 сентября 2026 года.
4. Обработали полученные данные и сформировали цифровое облако точек объекта.
5. Нанесли на план здания, ограждения, дорожки, элементы благоустройства, рельеф и высотные отметки.
6. Оформили итоговый топографический план в масштабе 1:500.

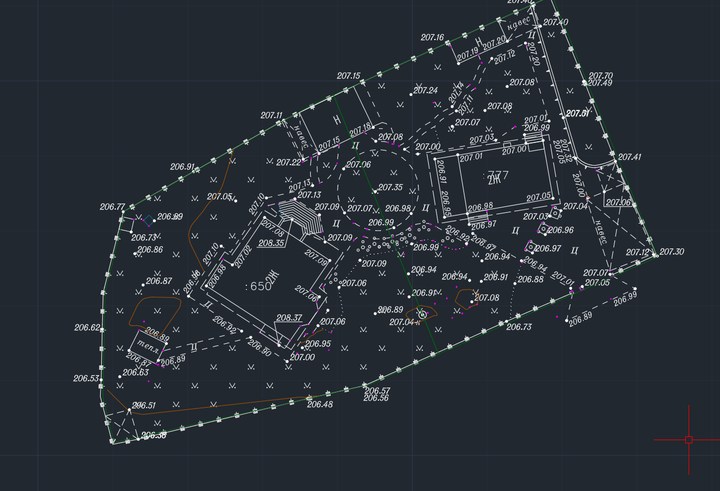

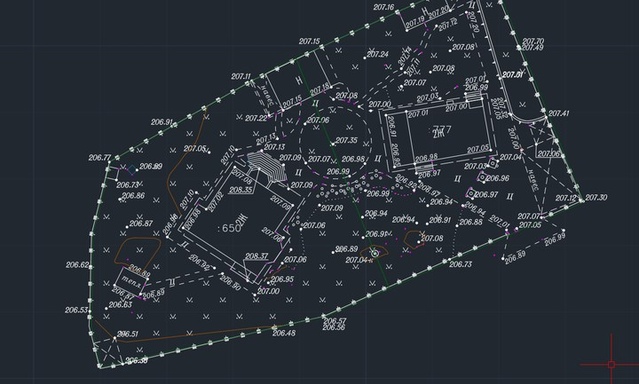

Готовый чертёж показывает существующие строения, контуры покрытий и дорожек, деревья, ограждение, характерные точки рельефа и высотные отметки. Ситуация сведена в единый план, который можно использовать как исходную геодезическую основу для выбора положения и проектирования навесов без отрыва от фактической обстановки участка.

Результат для заказчика

По объекту в районе Софрино подготовлен топографический план масштаба 1:500. Заказчик получил наглядную основу для проектирования навесов, связанную с фактическим состоянием застроенной территории и двумя указанными кадастровыми участками.

Эта работа показывает, как команда «ТопГео» решает задачи на насыщенных объектах: проверяет кадастровую привязку, фиксирует сложную ситуацию, контролирует материалы в трёхмерном представлении и выпускает понятный проектировщику чертёж. В публикации используются реальные изображения цифровой модели и готового плана из сделки.
