Топографическая съемка 1:500 с обследованием инженерных коммуникаций в Сергиево-Посадском районе

Детали проекта:

Проведение топографической съемки на объекте

В августе 2025 года специалисты компании «ТопГео» выполнили топографическую съемку территории площадью 2 гектара в Сергиево-Посадском районе, посёлке Зеленая Дубрава (Краснозаводск). Основной задачей заказчика стало создание топографического плана масштаба 1:500 с сечением рельефа 0,5 метра. Документация предназначалась для проектировщиков, которым требовалась точная основа для разработки новых инженерных сетей. Дополнительно клиент поставил условие обследовать все колодцы: открыть их, пронумеровать и зафиксировать фотографиями, чтобы изображения полностью соответствовали нумерации объектов на топоплане.

Особенности и сложности выполнения работ

Для получения максимально точных данных специалисты использовали современное GNSS GPS-оборудование, трассоискатель и визуальный осмотр коммуникаций. Главная особенность заключалась в детальном обследовании подземных колодцев, что требовало аккуратности и точного сопоставления с топографическим планом. Дополнительное время заняли фотофиксация и систематизация данных для дальнейшей передачи проектировщикам. Такой подход позволил не только отразить рельеф местности, но и нанести существующие инженерные сети в полном объёме.

Стоимость работ

Компанией «ТопГео» работы были выполнены за 86 000 рублей. Стоимость формировалась исходя из площади участка, необходимости обследования всех коммуникационных колодцев, применения специализированного оборудования и детальной подготовки итоговой документации в формате AutoCAD.

Итог для заказчика

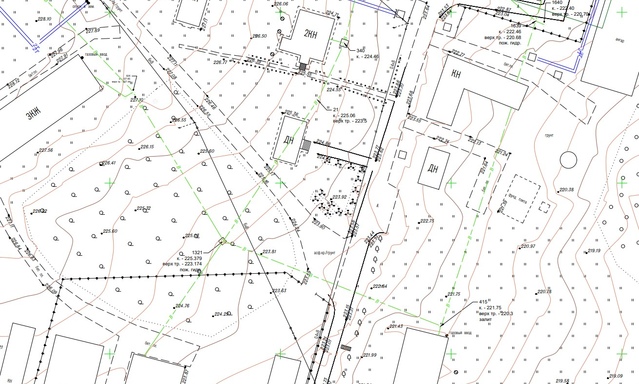

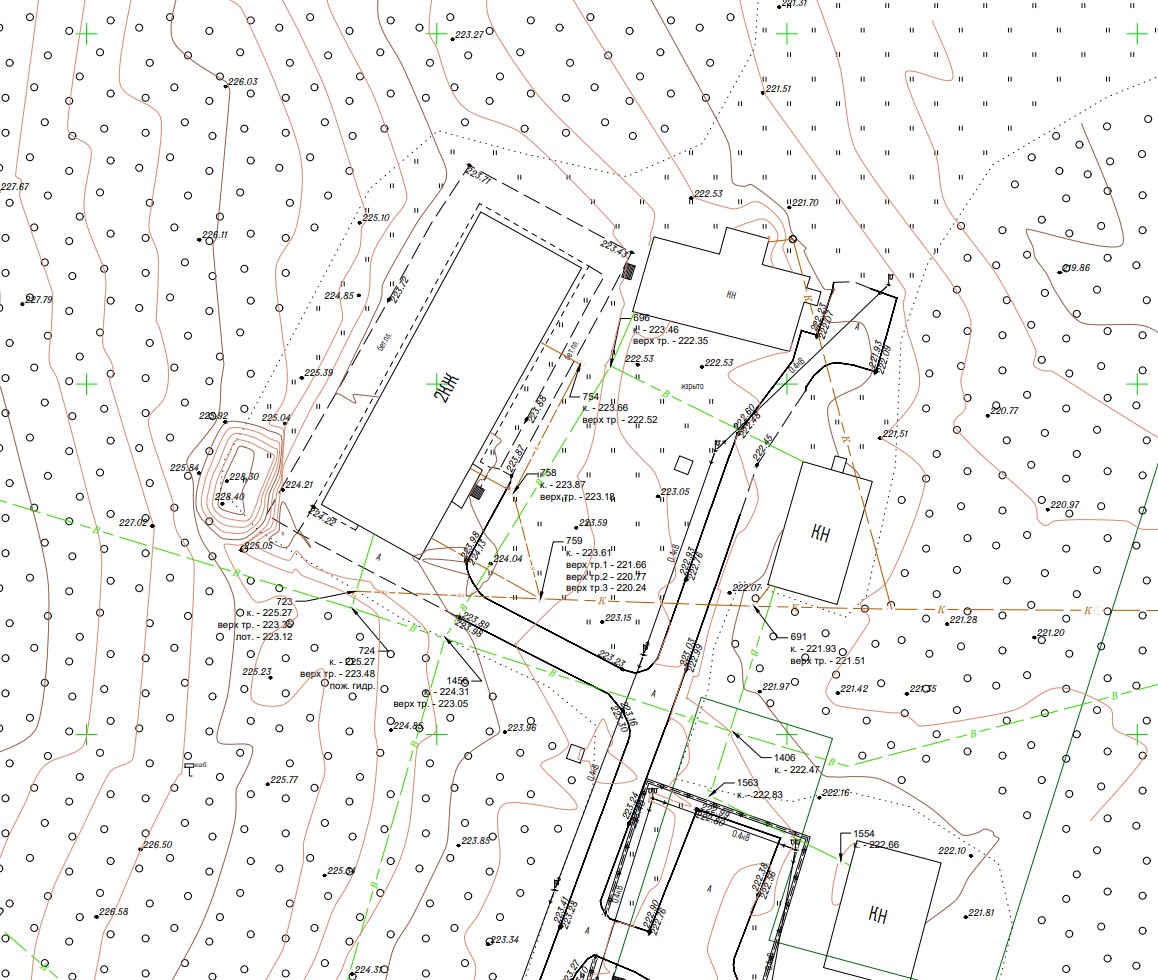

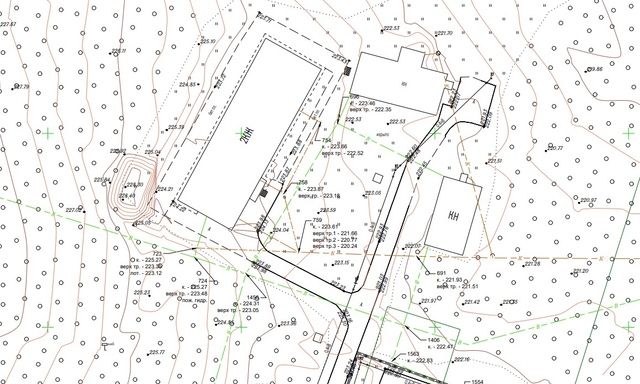

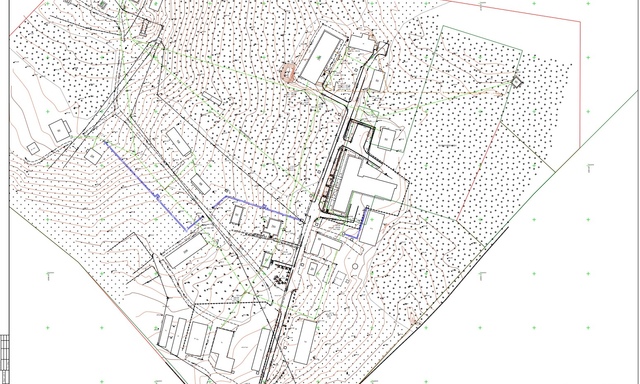

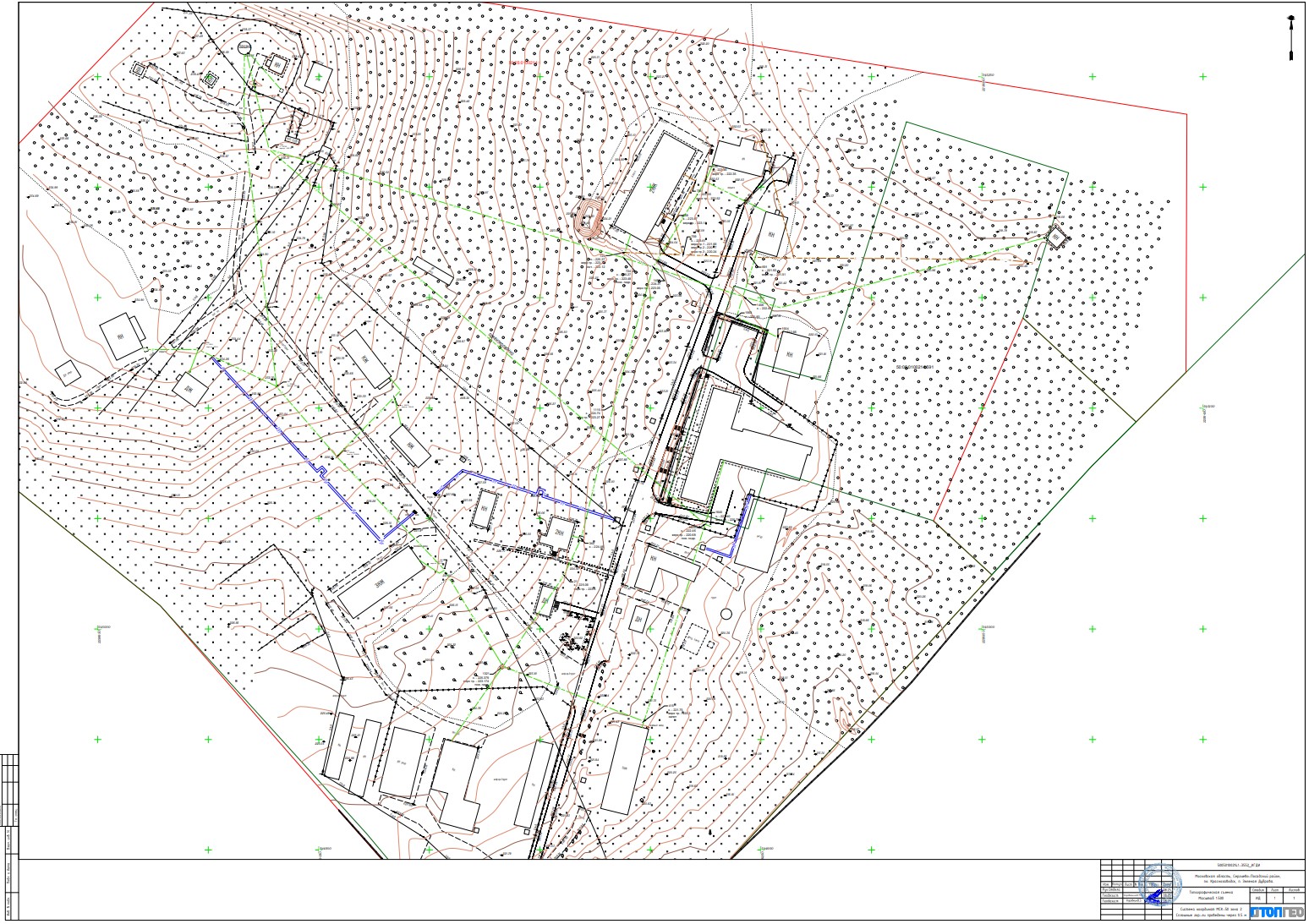

По завершении геодезических работ заказчик получил топографический план с нанесёнными инженерными сетями. Документ был подготовлен в электронном виде (формат AutoCAD), что упростило дальнейшую работу проектировщиков. Теперь специалисты имеют полное представление о рельефе участка, расположении существующих коммуникаций и параметрах инженерных систем, что обеспечивает надёжность будущих проектных решений.

Зачем нужно обследовать колодцы при топографической съемке

Обследование колодцев является важным этапом при составлении топографического плана. Только открыв колодцы и определив направление трубопроводов, можно правильно нанести инженерные сети на план. Это особенно важно при проектировании канализационных и ливневых систем, где необходимо учитывать уклоны труб и направление движения воды. Без этих данных невозможно создать достоверную картину подземных коммуникаций, а значит, будущие проектные решения могут оказаться недолговечными или неэффективными.

Обследование колодцев как гарантия точности

Проведённые работы позволили отразить подземные сети максимально полно, что исключает ошибки при проектировании новых коммуникаций. Благодаря обследованию можно заранее выявить возможные пересечения и конфликты сетей, избежать аварийных ситуаций и обеспечить корректную эксплуатацию в будущем. Компания «ТопГео» всегда учитывает эти нюансы, поэтому подготовленные нами топографические планы полностью соответствуют требованиям проектировщиков и нормативной документации.
