Топографическая съёмка участка в деревне Красное

Детали проекта:

Команда «ТопГео» выполнила топографическую съёмку масштаба 1:500 земельного участка в деревне Красное городского округа Домодедово. Площадь съёмки составила 800 м². Готовый план показывает актуальный рельеф, границы участка и расположенные рядом объекты.

Задача заказчика

Требовалось снять участок с кадастровым номером 50:28:0110150:5565 и получить актуальную топографическую основу. У заказчика уже имелась более ранняя съёмка всего поля, выполненная до межевания коттеджного посёлка. Новые измерения нужно было связать с этой основой и проверить совпадение высот.

Условия объекта

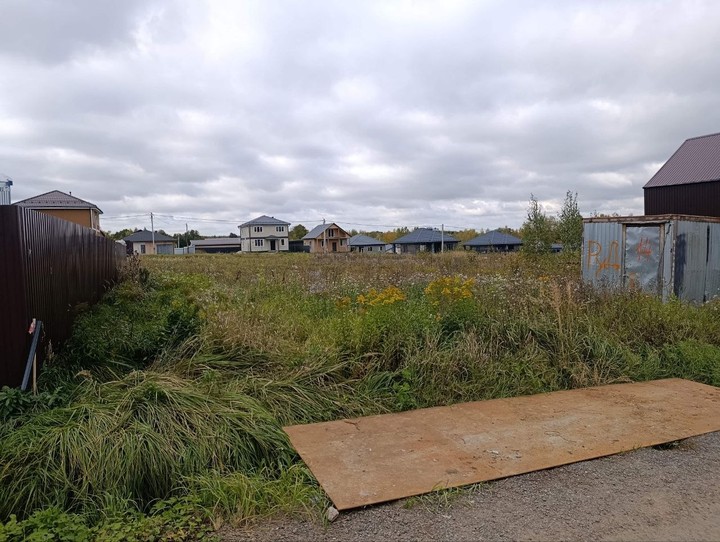

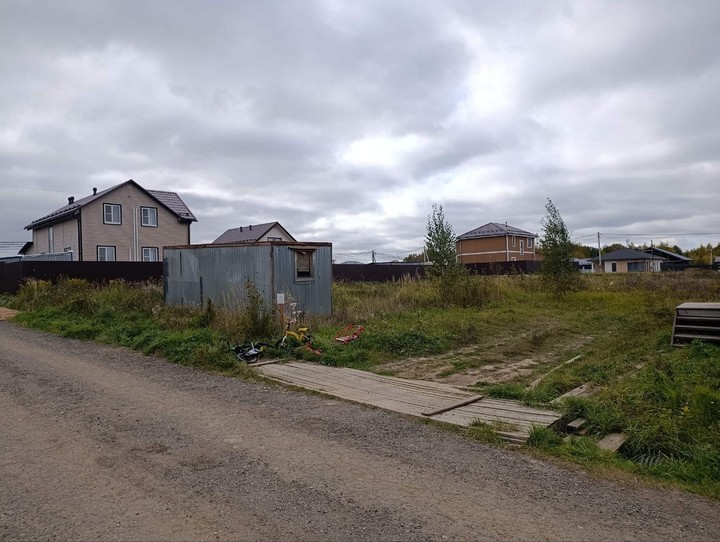

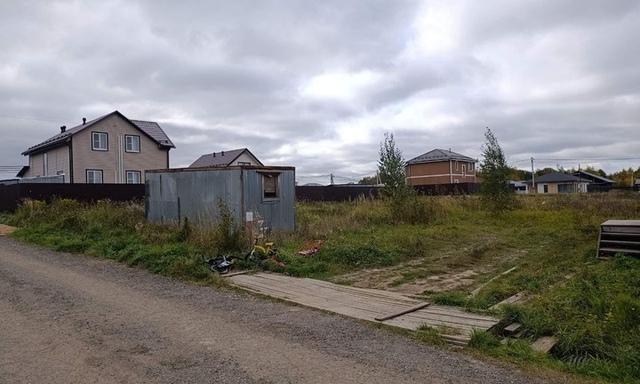

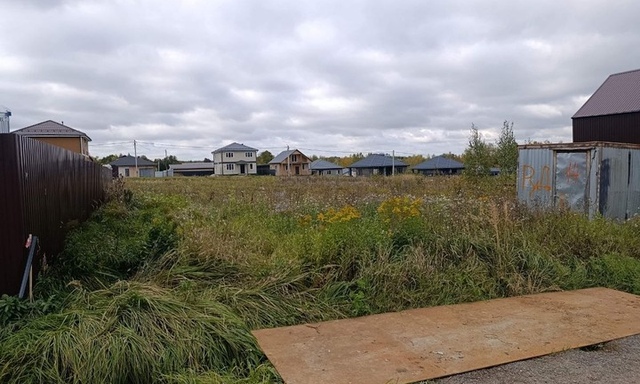

Участок находится среди жилой застройки. Рядом проходят дорога и воздушная линия электропередачи, установлены ограждения, а территория частично покрыта травянистой растительностью. Для полезного проектного материала важно было отразить не только границу, но и рельеф, отметки проезда и соседние элементы ситуации.

Выполненные работы

1. Проверили кадастровый номер и исходную цифровую основу.
2. Выполнили полевые измерения ситуации и высотных отметок.
3. Сопоставили полученные высоты с ранее выполненной съёмкой общего поля.
4. Построили горизонтали и оформили топографический план масштаба 1:500.

Результат для заказчика

На итоговом плане отображены кадастровая граница участка, существующее ограждение, граница дороги, линия электропередачи, отметки рельефа и горизонтали. Сплошные горизонтали проведены через 0,5 метра. Совпадение высот с прежней съёмкой позволило включить новый участок в существующую топографическую основу без искусственного перепада отметок.

Такой результат удобен для дальнейшего проектирования и привязки будущих решений к фактической ситуации. «ТопГео» выполнила полный цикл — от выезда и измерений до выпуска согласованного цифрового чертежа.
