Базовые станции GNSS: что они передают и как влияют на точность геодезических измерений
Когда геодезист работает GNSS-приемником в поле, сам приемник видит спутники и умеет определить координаты. Но для сантиметровой точности ему нужна опора: базовая станция с известными координатами, которая одновременно наблюдает те же спутники и передает поправочную информацию.
Что такое базовая станция
Базовая станция GNSS — это приемник, установленный в точке с точно известными координатами. Он не «ищет себя» как обычный полевой ровер, а постоянно сравнивает спутниковые измерения с известным положением своей антенны. За счет этого база понимает, какие ошибки сейчас присутствуют в GNSS-наблюдениях.
Главная идея дифференциального GNSS и RTK простая: если база и ровер находятся недалеко друг от друга и одновременно наблюдают одни и те же спутники, то значительная часть ошибок у них похожа. База передает роверу данные, а ровер использует их, чтобы убрать большую часть этих ошибок из собственного решения.
КороткоБаза не делает измерения за ровера. Она дает ему надежную опору: известные координаты антенны, спутниковые наблюдения и служебные данные, по которым ровер рассчитывает более точное положение.

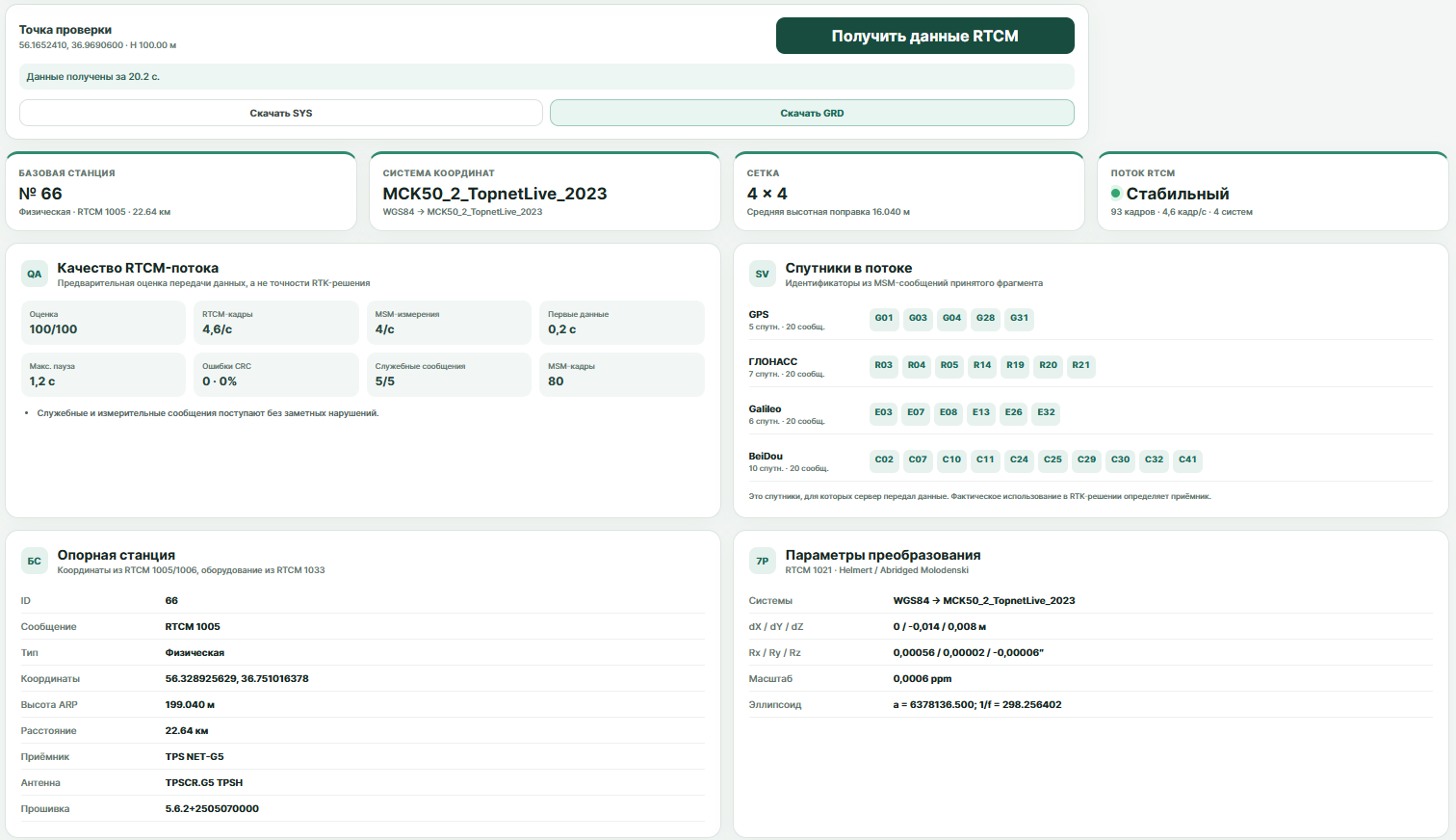

Что передает базовая станция
Состав потока зависит от оборудования, сети и выбранного mountpoint, но в геодезической работе чаще всего речь идет о RTCM-потоке. В нем могут быть:
- координаты базы — например, сообщения RTCM 1005 или 1006 описывают положение опорной станции;
- сырые GNSS-наблюдения — измерения по спутникам GPS, ГЛОНАСС, Galileo, BeiDou и другим системам;
- информация по созвездиям и сигналам — современные MSM-сообщения помогают передавать многочастотные и многосистемные наблюдения;
- поправки и служебные параметры — данные о времени, идентификаторе станции, особенностях антенны, фазовых смещениях и других технических деталях;
- сетевые поправки — если используется не одиночная база, а сеть, ровер может получать данные от виртуальной станции или сетевую модель ошибок.
Важно понимать: RTCM — это не «волшебная точность» сама по себе. Это формат передачи данных. Точность появляется тогда, когда координаты базы корректны, поток полный и стабильный, ровер хорошо видит спутники, а расстояние и условия позволяют уверенно решить фазовые неоднозначности.
Как база повышает точность
Обычный автономный GNSS-приемник получает координаты по спутниковым сигналам, но на результат влияют орбиты и часы спутников, ионосфера, тропосфера, многолучевость от зданий и деревьев, качество антенны и геометрия спутников. У базовой станции положение заранее известно, поэтому она может выступать контрольной точкой для этих ошибок.
В RTK ровер принимает свои спутниковые сигналы и одновременно получает поток от базы. Затем он сравнивает собственные наблюдения с базовыми, оценивает разности и пытается получить фиксированное фазовое решение. Когда решение стало Fixed, горизонтальная точность в нормальных условиях обычно выходит на сантиметровый уровень. В режиме Float координаты уже улучшены, но доверять им как окончательным для кадастровых и геодезических работ нужно осторожнее.
Одиночная база и сеть базовых станций
Одиночная базовая станция работает понятнее всего: есть одна база, один поток и фактическая длина базовой линии от базы до ровера. Чем короче эта линия, тем лучше совпадают условия прохождения сигнала у базы и ровера.
Сеть базовых станций устроена сложнее. Несколько постоянных станций передают наблюдения на сервер, сервер оценивает ошибки на территории и формирует поправки для пользователя. В Network RTK это может быть VRS, MAC, FKP или другой сетевой подход. Для геодезиста смысл практический: сеть помогает работать стабильнее на территории, где одиночная база была бы слишком далеко или давала бы слабую модель ошибок.
Какие факторы сильнее всего влияют на точность
- Координаты базы. Если база поставлена на неверные координаты, ровер может получить красивый статус Fixed, но все точки будут системно смещены.
- Расстояние до базы. Для классического RTK одиночная база лучше работает на коротких базовых линиях; с ростом расстояния растут атмосферные остатки и время фиксации.
- Задержка поправок. Поток должен приходить вовремя. Большая задержка или обрывы связи ухудшают решение, особенно при движении ровера.
- Состав RTCM-потока. Роверу нужны данные по тем спутниковым системам и частотам, которые он реально использует.
- Небо над точкой. Деревья, стены, крыши, техника и отражения могут испортить измерение даже при идеальной базовой станции.
- Система координат. База и ровер должны быть корректно связаны с нужной системой: WGS 84, государственной или местной системой координат.
По каким каналам идут поправки
Поправки от базы можно доставлять разными способами. Самый привычный для современных GNSS-приемников — NTRIP через мобильный интернет: ровер подключается к caster-серверу, выбирает mountpoint и получает RTCM-поток. На стройплощадках и удаленных объектах до сих пор используют радиоканал UHF/VHF, где своя база передает поправки напрямую роверам. В локальных системах возможны Wi-Fi, Ethernet или закрытая сеть предприятия.
Канал связи не улучшает координаты сам по себе, но он решает, будут ли поправки доставлены вовремя. Для RTK важна не только скорость интернета, а стабильная задержка, отсутствие потерь и правильный выбор потока.
Почему база важна для «Народного ГРО» и полевой работы
Когда пользователь добавляет измеренную точку в общий слой, важно понимать, как она была получена. Точка, отстояная с RTK-поправками от понятной базовой станции или проверенной сети, обычно надежнее случайной автономной GNSS-координаты. Поэтому в геодезических данных полезно хранить не только широту и долготу, но и источник поправок, метод получения, время измерения, описание точки и систему координат.

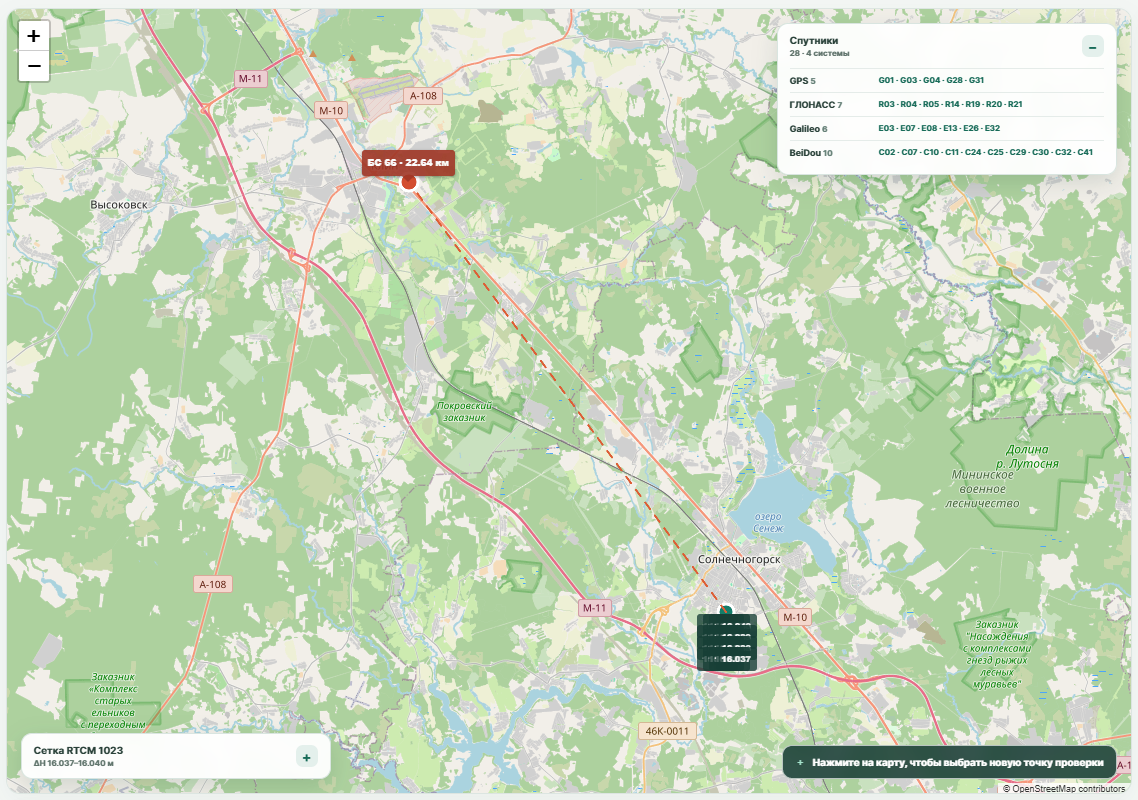

В ГеоТочках эта логика нужна для практики: заранее оценить ближайшие опорные данные, проверить рабочий RTCM-поток, понять расстояние до базы и не выезжать на объект вслепую.
FAQ по базовым станциям GNSS
Базовая станция должна стоять на пункте ГГС?
Идеально, когда база связана с надежной геодезической основой и ее координаты подтверждены. Но на временных объектах базу могут ставить на специально определенную точку. Ключевое условие одно: координаты базы должны быть известны в нужной системе и с понятной точностью.
Если ровер показывает Fixed, значит ли это, что все точно?
Fixed — хороший признак, но не абсолютная гарантия. Нужно учитывать координаты базы, длину базовой линии, качество наблюдений, контрольные измерения, высоту антенны и систему координат. Ошибка в исходной базе может аккуратно «переехать» во все измеренные точки.
Что лучше: своя база или сеть базовых станций?
Своя база удобна, когда нужна независимость и контроль над исходной точкой. Сеть удобна, когда она хорошо покрывает район работ и дает стабильный NTRIP-поток. Выбор зависит от объекта, требований к точности, связи и доступной геодезической основы.
Почему с одной базой рядом работает хорошо, а в другом районе плохо?
Чаще всего причина в расстоянии, закрытом горизонте, помехах, задержке связи или слабом составе потока. Для одиночной базы особенно важна длина базовой линии: чем база дальше, тем сложнее роверу надежно убрать локальные атмосферные ошибки.
