Топографическая съёмка участка в масштабе 1:100

План 1:100 — это «крупный план» территории. Он нужен не для обзора большого земельного массива, а для проработки компактного фрагмента: двора, входа в здание, террасы, зоны отдыха или сложного перепада высот. На листе остаётся достаточно пространства, чтобы разнести близко расположенные линии и подписать небольшие объекты.

ТопГео выполняет съёмку в Москве и Московской области. Перед расчётом специалист выясняет, какое решение будет разрабатываться на этой основе. Граница полевых работ и перечень деталей выбираются под проект, поэтому заказчик не оплачивает сбор сведений, которые не будут использованы.

Для какой части объекта подходит масштаб 1:100

Чаще всего заказ ограничивают площадкой, на которой предстоит детальная проектная работа. Это может быть пространство у фасада, внутренний двор, садовая композиция, проход между зданиями или место примыкания новой конструкции к существующему благоустройству.

Крупный чертёж полезен, когда нужно раздельно показать:

• края разных покрытий и положение бордюрного камня;
• ступени, пандусы, площадки и перепады между ними;
• лотки, дождеприёмники и направление поверхностного стока;
• подпорные конструкции и точки изменения уклона;
• стволы деревьев, если этого требует дендрологическая или ландшафтная часть проекта;
• узкие проходы, малые формы и элементы, расположенные рядом друг с другом.

Для разработки сада или благоустройства можно заказать топографическую съёмку для ландшафтных работ. Если же проект охватывает весь участок и мелкие элементы не являются определяющими, разумнее сначала сравнить масштаб 1:100 с более обзорными вариантами.

Почему одного обозначения 1:100 недостаточно

Одинаковая надпись на двух планах не гарантирует одинакового наполнения. Допустим, архитектору важны высоты у входов и примыкания отмостки, а дизайнеру сада — рельеф, деревья и существующие дорожки. Оба материала можно выпустить в одном масштабе, однако количество измеряемых точек и набор слоёв будут различаться.

До выезда стоит получить ответы на четыре вопроса:

1. Где заканчивается рабочая зона? Контур лучше отметить на схеме, а не описывать словами «около дома».
2. Какие проектные решения будут приниматься? От этого зависит, какие линии, отметки и характеристики необходимо собрать.
3. Кто получит готовый файл? У архитектора, дизайнера и инженера могут быть разные требования к слоям, координатам и оформлению.
4. Нужна ли информация о скрытых сетях? Наружные признаки коммуникации можно снять на месте, но её подземное прохождение требует отдельного источника данных или трассопоиска.

Такая подготовка защищает от двух крайностей: неполного плана, который приходится дополнять повторным выездом, и избыточной съёмки «всего подряд».

Какие данные собирают на площадке

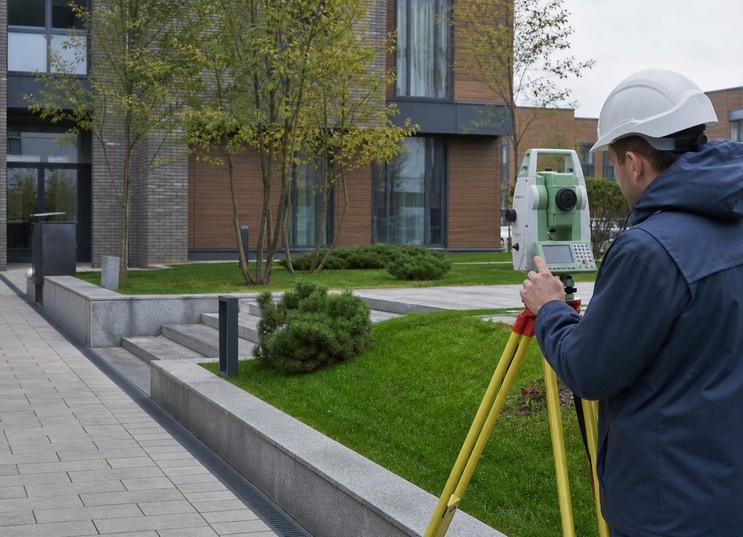

Геодезист фиксирует характерные точки, по которым можно восстановить геометрию поверхности и положение нужных объектов. Частоту наблюдений выбирают по сложности участка: ровная площадка требует одной плотности, ступенчатый склон с подпорными элементами — другой.

В зависимости от задания в цифровую модель включают фасады и выступающие части зданий, границы мощения, ограждения, лестницы, бордюры, лотки, колодцы, растительность и высотные переломы. Рельеф передают отметками и горизонталями с согласованным сечением. У каждого слоя должна быть проектная причина; декоративное насыщение чертежа не заменяет полезных исходных данных.

Старый план, кадастровая схема или проект благоустройства могут помочь при подготовке, но не подменяют фактическое обследование. После строительных и земляных работ положение объектов и отметки поверхности необходимо проверять заново.

Какой результат получает проектировщик

Итогом становится цифровая основа, привязанная к согласованной системе координат и высот. Редактируемый DWG позволяет подключить чертёж к проекту, распределить информацию по слоям и выполнять построения. PDF удобен для согласования, просмотра и печати. Другие форматы добавляются, если они заранее указаны получателем.

При передаче следует проверить не только открытие файла. Значение имеют дата полевого этапа, охват, единицы чертежа, подписи высот, наименование координатной основы и наличие всех ключевых объектов. Если подземные коммуникации включены в комплект, в документах должен быть понятен источник сведений о них.

Этот материал описывает площадку для проектирования. Он не заменяет технический план, который кадастровый инженер готовит для учёта здания или помещения.

Как выбрать между 1:100, 1:200 и 1:500

Решение о масштабе принимают по будущей работе с чертежом. Увеличенная графика даёт больше места для условных знаков, однако сама по себе не улучшает измерения. Соседние варианты разобраны на страницах плана 1:200 и топографического плана 1:500, а общая логика выбора приведена в обзоре топографических планов.

Как рассчитываются цена и календарный срок

Площадь не позволяет оценить заказ без описания местности. На свободной горизонтальной территории точек требуется меньше, чем во дворе со ступенями, подпорными стенками и плотным озеленением. В смете учитываются контур работ, возможность установить прибор, сложность поверхности, число снимаемых деталей, необходимость обследования сетей и устройство цифрового чертежа.

Для предварительной оценки заказчик передаёт адрес, отмечает нужную зону на схеме и называет проектную задачу. Готовое задание следует приложить без сокращений. При его отсутствии специалист ТопГео поможет составить перечень уточнений для автора проекта до оформления работ.
