Топографический план 1:500 для проекта участка

Пятисотка нужна тогда, когда проектировщику мало схемы с примерными контурами. Она связывает будущие решения с измеренной площадкой: показывает высоты, застройку, проезды, ограждения, растительность и инженерную инфраструктуру в согласованной зоне.

ТопГео готовит топографический план масштаба 1:500 в Москве и Московской области. Стартовая цена опубликованной услуги — 13 000 рублей, базовый срок — от 3 дней. Перед расчётом мы уточняем цель обращения, рабочий контур и требования получателя, поэтому в смету попадают только нужные операции.

Как читать масштаб 1:500

Число означает уменьшение в пятьсот раз: сантиметровый отрезок чертежа равен пяти метрам на участке. Такая крупная подача удобна для детальной проработки небольшой или средней территории.

Однако выбирать формат лишь по площади неправильно. Для одного и того же надела архитектор, ландшафтный дизайнер и специалист по наружным сетям могут запросить разное наполнение. Если готового ТЗ нет, сообщите назначение материала и организацию, куда его передадут. Этого достаточно, чтобы начать формировать требования.

Если масштаб ещё не определён, сравните варианты на странице про топографические планы. Точный формат следует согласовать с автором проекта до полевого этапа.

Когда заказывают пятисотку

Материал применяют при размещении дома или другого сооружения, подготовке генплана, вертикальной планировке, благоустройстве, реконструкции и разработке трасс коммуникаций. Он помогает увидеть, как проектное решение сочетается с рельефом и уже занятой территорией.

Само словосочетание «топосъёмка 1:500» не определяет комплект. До выезда следует решить:

• где проходит граница полевых измерений;
• какая система координат и высот требуется;
• нужны ли сведения о подземных сетях и их согласование;
• какие слои должен содержать DWG;
• достаточно ли электронных файлов или потребуется бумажный экземпляр;
• нужен ли технический отчёт.

Эти параметры фиксируются до начала производства. Заказчик получает результат под конкретную задачу, а не универсальный чертёж «на всякий случай».

Что попадёт в готовый файл

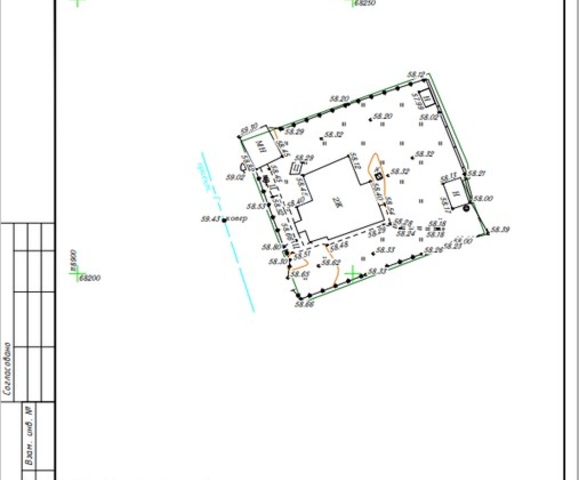

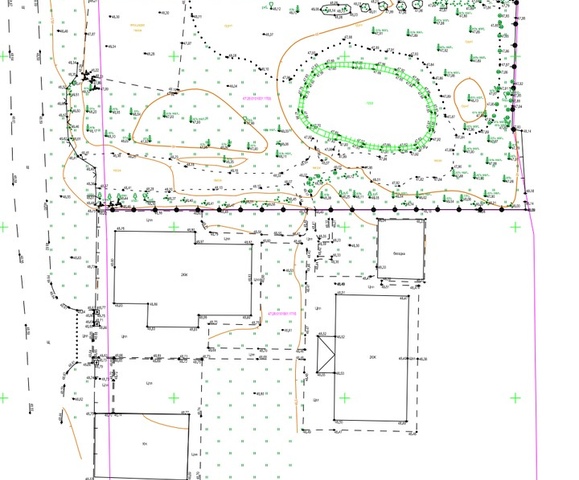

Геодезисты снимают доступные элементы внутри утверждённого контура. Камеральная группа превращает измерения в читаемую основу: наносит строения, покрытия, ограды, характерные точки поверхности, зелёные насаждения и видимые части инженерных сооружений. Рельеф передают отметками и горизонталями.

Подземная линия требует отдельного внимания. Координата люка не раскрывает точное прохождение трубы или кабеля. Поэтому источники сведений, необходимость трассопоиска и порядок работы с эксплуатирующими службами согласуют отдельно.

Все элементы оформляются топографическими условными знаками. При передаче мы проверяем комплектность, подписи, высотные значения и организацию слоёв. Если принимающая сторона установила собственные требования, их следует приложить заранее.

Как проходит заказ

Сначала специалист изучает адрес, контур и будущую проектную задачу. Затем ТопГео согласует состав, стоимость, календарный план и порядок доступа на территорию.

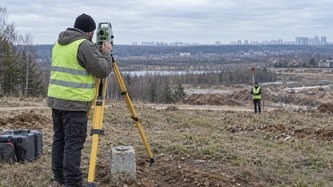

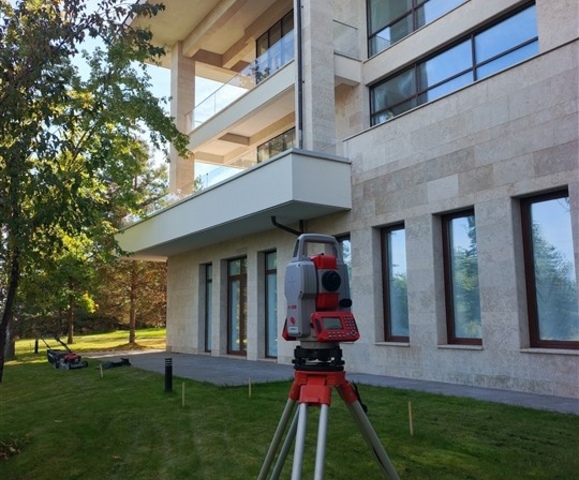

На полевом этапе геодезист выполняет измерения подходящим для площадки способом. Метод выбирают с учётом застройки, обзора, рельефа и требуемой детализации; дорогостоящая технология не добавляется автоматически только ради рекламного эффекта.

После обработки данных формируется цифровой чертёж. По действующему предложению его можно получить в DWG для дальнейшей работы и в PDF для просмотра. Распечатка, дополнительные ведомости и отчёт включаются, когда это предусмотрено договором.

Для заказа измерений без заранее выбранного масштаба используйте общую услугу топографической съёмки: там сначала определяют задачу, а затем состав результата.

Цена и срок подготовки

Базовый ориентир ТопГео — от 13 000 рублей и от 3 дней. Индивидуальный расчёт учитывает площадь и конфигурацию зоны, плотность застройки, сложность доступа, количество мелких деталей, коммуникации, согласования и комплект выдачи.

Чтобы получить смету без лишней переписки, пришлите:

1. адрес или кадастровый номер;
2. схему территории, которую нужно охватить;
3. назначение будущего проекта;
4. требования проектировщика или принимающей организации;
5. желаемый формат и дату готовности.

Если какого-то документа нет, это не мешает первичному расчёту. Мы отметим, какие сведения нужны до выезда, а какие можно уточнить позднее.

Что проверить при получении

Сверьте охват с заказанной границей и убедитесь, что важные для проекта элементы присутствуют. Проверьте указанную систему координат, высотную основу, дату полевого этапа и состав цифровых слоёв. Отдельно посмотрите, каким способом подтверждены коммуникации.

План должен решать ту задачу, ради которой его заказывали. Красиво оформленный PDF без нужных исходных данных не заменяет полноценный материал для проектирования.
