Высотная съёмка и съёмка рельефа участка

Где участок выше, где ниже и как это показать на плане

Визуально ровная площадка может иметь небольшой уклон, а заметный склон — несколько переломов поверхности. Высотная геодезическая съёмка позволяет выразить эти особенности в измеренных отметках. По ним проектировщик сопоставляет уровни земли, входов, дорожек и других элементов, а не назначает решения на глаз.

Съёмка рельефа участка охватывает не только верхнюю и нижнюю точки. В заданных границах фиксируют характерные возвышения, понижения, бровки, подошвы склонов и изменения уклона. На сложных участках поверхность описывают подробнее: несколько случайных отметок не заменяют достаточную плотность измерений.

Как выбрать между высотной и топографической съёмкой

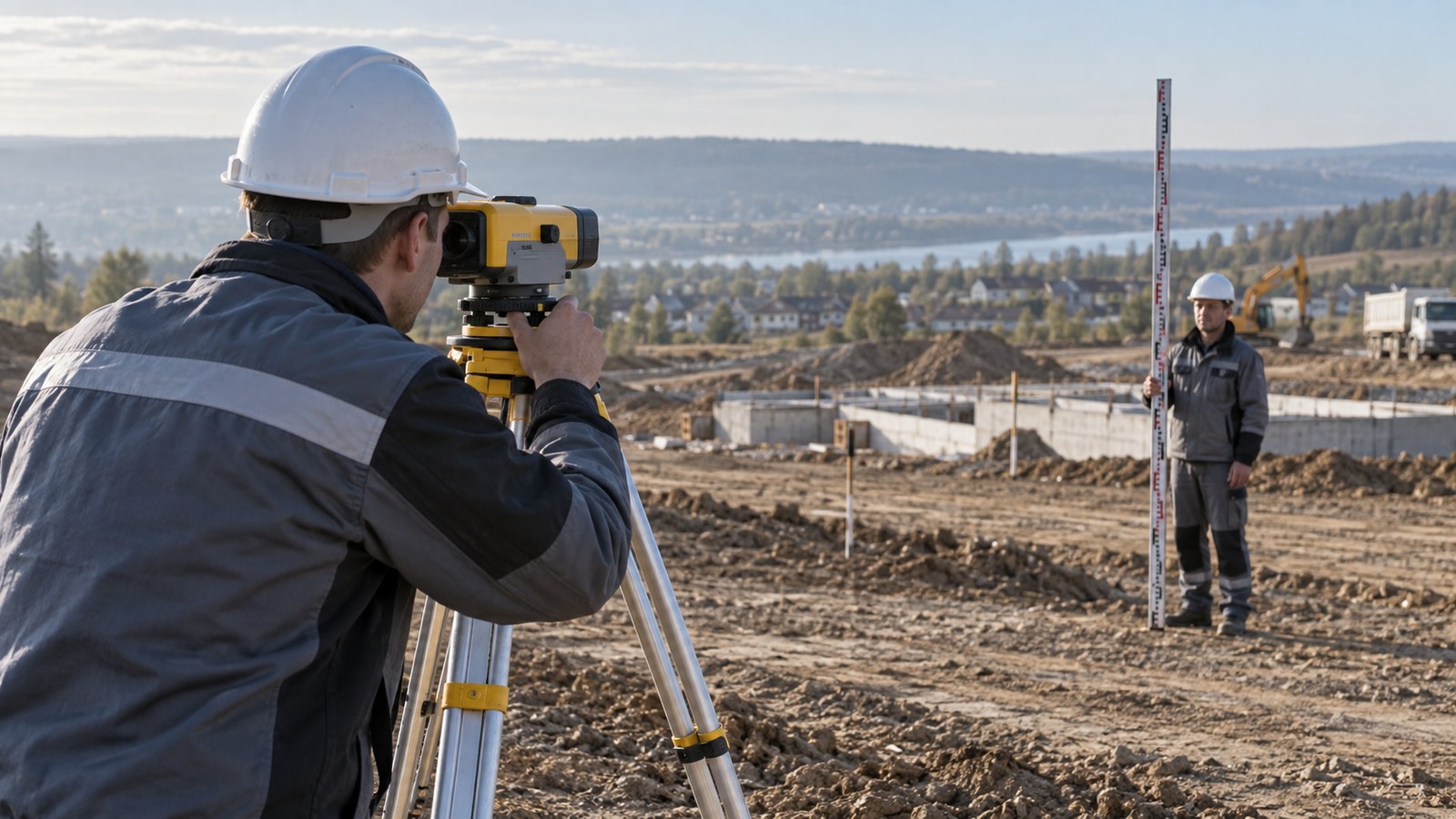

Для проверки конкретных уровней может быть достаточно нивелирования и схемы отметок. Если нужно передать положение точек вместе с высотой, выполняют планово-высотную съёмку. Когда проектировщику помимо рельефа требуются здания, ограждения, дороги, растительность и сети, выбирают топографическую съёмку участка. Состав согласуем до выезда, чтобы результат подходил дальнейшей работе.

Что прислать для расчёта

Укажите местоположение, примерную площадь или границы работ и назначение результата. Если материалы запрашивает проектировщик, приложите его требования к масштабу, детализации, системе высот и формату файлов. Для контроля строительных элементов нужен план с точками и проектными отметками.

Как читать результат высотной съёмки

Высотная отметка показывает положение точки в принятой системе отсчёта. Разность двух отметок — перепад высот между ними. Для понимания уклона нужно учитывать и расстояние: одинаковый перепад на коротком и длинном отрезке означает разную крутизну.

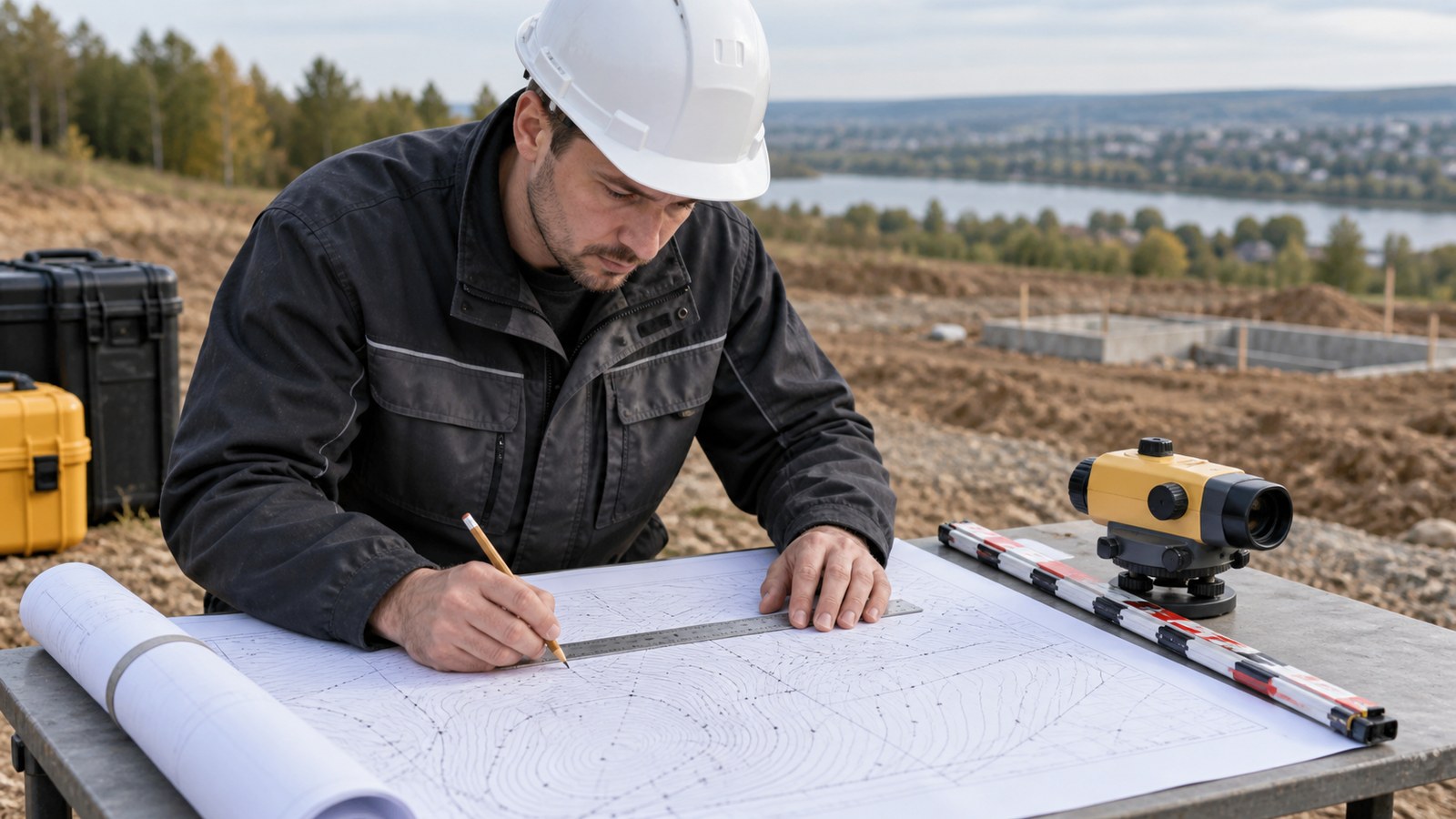

Форма выдачи определяется заданием: схема контрольных точек, ведомость превышений либо план рельефа с отметками и горизонталями. Горизонтали соединяют точки одинаковой высоты; при одинаковом шаге сечения их сближение показывает более крутой склон. Передаём согласованные материалы в PDF для просмотра и DWG для дальнейшей работы.

Что показывает цветовая карта высот

На главной иллюстрации низины окрашены зелёным, склоны — жёлтым и оранжевым, вершины — красным. Это условная визуализация высот, а не оценка грунта или пригодности земли для строительства. Изображение сгенерировано для объяснения принципа и не является результатом измерений реального объекта.

Если для вашего проекта нужна цветовая модель поверхности, её подготовку и формат необходимо отдельно включить в задание. По умолчанию яркая иллюстрация не означает, что к базовой схеме отметок прилагается трёхмерная модель.

От чего зависят детализация, цена и срок

При расчёте учитываем площадь, перепады и переломы поверхности, застройку, растительность, доступ на территорию и требуемую точность. Особенно важно назначение данных: для проверки нескольких уровней и для подробного описания сложного склона потребуются разные объёмы измерений. Итоговую стоимость и срок согласуем после изучения задания.

Мы фиксируем существующее состояние. Назначение будущих уровней, расчёт дренажа и проект вертикальной планировки не входят в съёмку автоматически. Для документирования построенных элементов может потребоваться исполнительная геодезическая съёмка.
