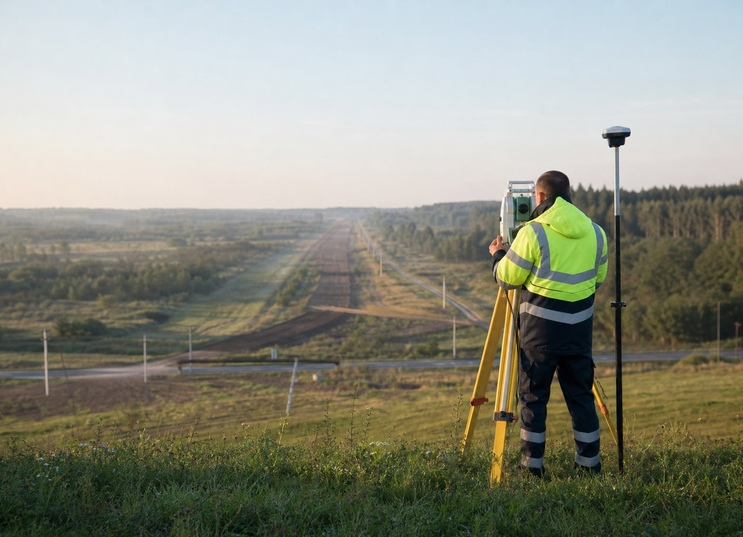

Геодезические изыскания для линейных объектов

Инженерно-геодезические изыскания для линейных объектов дают проектировщику непрерывную модель трассы: положение рельефа, дорог, зданий, ограждений, водотоков, наземных и доступных для определения подземных коммуникаций. Для дороги, трубопровода, кабельной линии или другого протяжённого сооружения недостаточно снять несколько разрозненных площадок. Нужен единый коридор в согласованной системе координат и высот, чтобы проектная ось, профили, пересечения и примыкания опирались на совместимые данные.

До расчёта мы запрашиваем схему предполагаемой трассы, её протяжённость, требуемую ширину полосы, стадию проекта и формат результата. Это позволяет отделить обязательный объём от дополнительных работ и подготовить предложение без условной цены «за километр», за которой не указан фактический коридор съёмки.

Для каких трасс нужна геодезическая основа

Геодезические изыскания линейных объектов заказывают для автомобильных дорог и проездов, наружных сетей водоснабжения и канализации, газопроводов, тепловых сетей, кабельных линий, линий связи, ливневой канализации и других протяжённых сооружений. Один маршрут может проходить через свободную территорию, плотную застройку, лес, овраг, существующие дороги и участки с большим количеством коммуникаций. Поэтому состав измерений определяют не только длина и назначение объекта, но и условия каждого отрезка.

Для нового строительства важны фактический рельеф, препятствия и точки пересечения. При реконструкции к ним добавляется положение существующего сооружения, колодцев, опор, камер, выходов сетей и других элементов, которые влияют на проектное решение. Если работа относится к нескольким муниципальным территориям или затрагивает разные системы координат, правила объединения материалов согласуют до выхода в поле.

Что должен получить проектировщик

Результат должен отвечать конкретным решениям проекта, а не просто подтверждать факт выезда геодезиста. В задании фиксируют масштаб плана, границы и ширину коридора, шаг и состав характерных точек, требования к продольным и поперечным профилям, систему координат и высот, набор слоёв, условные знаки и форматы передачи.

Проектировщику обычно нужна редактируемая цифровая модель трассы, инженерно-топографический план, сведения о планово-высотном обосновании и технический отчёт. Для отдельных задач предусматривают продольный профиль, поперечники, ведомость пересечений, детализацию узлов подключения или участков перехода. Состав выдачи закрепляют в техническом задании: один и тот же файл не может автоматически подходить для дороги, напорного трубопровода и кабельной линии.

Как определяется коридор съёмки

Ширина полосы не выбирается по универсальной цифре. Она зависит от варианта трассировки, размещения строительной полосы, примыканий, водоотвода, откосов, пересечений, площадок под камеры или опоры и пространства, которое проектировщик должен видеть для сравнения решений. Слишком узкий коридор создаёт слепые зоны и может потребовать повторного выезда. Необоснованно широкий увеличивает объём полевых и камеральных работ.

Практичный способ — передать ось или предварительную трассу и отметить расширения отдельными контурами. Тогда основной коридор считается по одной ширине, а развязки, переходы, площадки и сложные узлы — по фактическому охвату. Если ось ещё выбирается, в задании можно предусмотреть более широкую полосу на спорных участках и резерв для альтернативного положения сооружения.

Комплект для проектирования линейного сооружения

После полевого этапа измерения уравнивают и обрабатывают, формируют цифровой план, проверяют стыки листов и непрерывность объектов. Линии рельефа, покрытия, сети, сооружения и подписи распределяют по согласованным слоям. Проектная группа получает файлы, с которыми можно продолжать трассировку и выпускать разделы документации без ручного переноса исходных данных из изображения.

В стандартный комплект могут входить инженерно-топографический план, цифровой файл DWG или другой согласованный формат, PDF для просмотра и технический отчёт. Профили, поперечники, ведомости и отдельная детализация узлов включаются, когда они предусмотрены заданием. Если материалы готовятся для экспертизы или конкретной эксплуатирующей организации, требования к оформлению нужно передать до начала работ.

Отличие услуги от обычной топосъёмки участка

Топосъёмка компактной площадки ограничена одним контуром. Линейные изыскания требуют управлять длиной, переменной шириной коридора, разными условиями доступа и множеством пересечений. Здесь важны единая геодезическая основа, последовательная нумерация, стыковка фрагментов и возможность проследить объект от начала до конца.

Подробное объяснение самой съёмки приведено в статье о топографической съёмке линейных объектов. Эта страница предназначена для заказа полного комплекса геодезических изысканий и подготовки задания: здесь можно определить охват, результат, цену и календарь работ для конкретной трассы.

От чего зависит стоимость

Опубликованный ориентир для топографической съёмки линейного объекта — от 10 000 ₽ за километр при ширине коридора 10 метров. Это стартовая величина, а не фиксированная цена любого маршрута. Расчёт меняют протяжённость, фактическая ширина полосы, количество расширений и узлов, застройка, рельеф, растительность, доступ, плотность сетей, требуемый масштаб, профили и состав отчётных материалов.

Чтобы предложения можно было сравнить, в расчёте должны быть указаны длина, ширина, дополнительные площадки, состав результата и работы, вынесенные в отдельные позиции. Пришлите трассу или схему — мы разложим стоимость по участкам и обозначим, какие исходные данные нужны для точного предложения.

Как планируется срок

Для предварительного планирования используется ориентир от 5 рабочих дней после получения исходных данных и доступа на объект. Фактический календарь зависит от длины трассы, количества бригад и участков с ограниченным доступом, необходимости уточнять сети, состава профилей и требований к отчёту. Для длинного маршрута график полезно делить на полевой и камеральный этапы, а передачу материалов — на участки, если проектировщику нужно начинать работу последовательно.

Порядок запуска

Сначала направьте схему трассы и краткое техническое задание. Мы проверим, хватает ли данных для расчёта, и зададим вопросы о коридоре, пересечениях, профилях, системе координат и формате выдачи. Затем в предложении фиксируются состав, цена и срок. После согласования выполняются полевые измерения, камеральная обработка и контроль комплекта перед передачей проектной организации.
