Что видит воздушный LiDAR под густым лесом
29 июля 2026 года Nature опубликовал исследование древних земляных сооружений на юго-западе Амазонии. Воздушное лазерное сканирование помогло увидеть геометрию рельефа, скрытую под кронами, и обнаружить сотни объектов, большая часть которых ранее не была известна. Для геодезии этот пример важен не только археологией: он показывает возможности и ограничения построения цифровой модели земли в лесу.
Что именно обнаружило исследование 2026 года
В 2024 году исследователи выполнили десять линий воздушного лазерного сканирования в бразильских штатах Акри и Амазонас. Общая длина полётных маршрутов составила 4 430 км, а охваченная ими площадь — 4 497 км². Это были протяжённые выборочные полосы, а не сплошная съёмка всей юго-западной Амазонии.
В LiDAR-данных авторы задокументировали 432 земляных сооружения, из которых только 36 были известны ранее. На основе новых наблюдений и существующей базы исследователи оценили, что культурная область Акири могла включать более 20 000 подобных объектов. Оценка населения в период примерно 100–300 годов нашей эры составила 1,25–3 млн человек.
Последние числа являются статистической реконструкцией, а не прямым подсчётом каждого сооружения и жителя. Сами авторы указывают на участки, где объекты не были обнаружены: причиной могло быть как их отсутствие, так и слишком плотный лес, не позволивший построить достаточно точную модель поверхности.
Как лазер получает точки земли под кронами

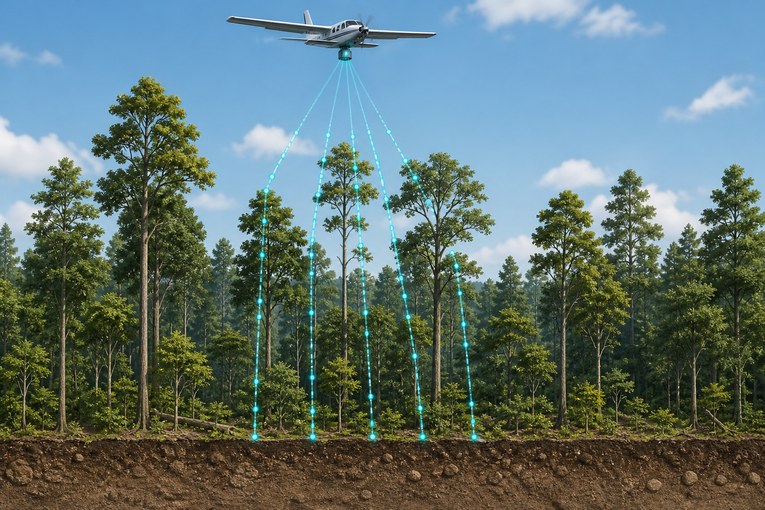

Воздушный сканер посылает короткие лазерные импульсы и измеряет время возвращения отражённого сигнала. Один импульс может встретить несколько поверхностей. Первые отражения часто приходят от верхней части кроны, промежуточные — от ветвей и нижнего яруса, а последнее иногда соответствует земле.
Положение каждой точки рассчитывается по дальности, направлению луча и траектории платформы, определённой GNSS/IMU. Затем алгоритмы классифицируют облако, отделяют растительность и формируют цифровую модель рельефа по точкам, признанным наземными.
| Этап | Что происходит | Основной риск |
|---|---|---|
| Излучение импульса | Луч направляется к поверхности под разными углами | Недостаточная плотность просветов в пологе |
| Регистрация отражений | Фиксируются один или несколько возвратов | Слабый сигнал от тёмной или влажной поверхности |
| Расчёт координат | Дальность соединяется с траекторией GNSS/IMU | Ошибка навигации и калибровки |
| Классификация | Точки разделяются на землю и растительность | Низкий кустарник принимается за рельеф |
| Интерполяция | Между наземными точками строится поверхность | Выдуманная форма в больших пробелах |
| Интерпретация | На модели ищут валы, канавы и площадки | Естественный объект принимается за искусственный |
Технология особенно чувствительна к плотности наземных откликов. Миллионы точек на кронах не компенсируют отсутствие измерений поверхности в критическом участке.
Почему микрорельеф становится заметен
На обычном снимке исследователь видит верх леса. После удаления точек растительности цифровая модель показывает небольшие изменения высоты земли: рвы, валы, платформы, старые дороги и террасы. Дополнительная визуализация тенями, уклонами и локальным рельефом усиливает слабые формы.
Но эффектная картинка может вводить в заблуждение. Направление виртуального освещения подчёркивает одни границы и скрывает другие, а агрессивная фильтрация создаёт ступени или сглаживает настоящие объекты. Поэтому один и тот же участок рассматривают в нескольких визуализациях и сопоставляют с исходным облаком.
Как спланировать съёмку лесной территории
- Определить минимальный размер объекта. От него зависят плотность точек и допустимый шаг цифровой модели.
- Изучить сезонность растительности. В листопадных лесах период с меньшей листвой повышает вероятность наземных отражений.
- Назначить высоту, скорость и перекрытие. Параметры должны обеспечить достаточное число импульсов и наблюдение под разными углами.
- Создать геодезический контроль. Проверить траекторию, уравнивание полос и высоты независимыми точками.
- Настроить классификацию. Проверить разные типы леса, склоны, заболоченные места и густой подлесок.
- Организовать полевую верификацию. Подозрительные формы осмотреть на месте или подтвердить другими методами.
Если цель — подеревная инвентаризация, требования отличаются от поиска рельефа: важны стволы, высоты и кроны, а не только наземные отражения. Поэтому подеревная съёмка и цифровая модель земли могут создаваться из одного массива, но требуют разных алгоритмов и контроля.
Какие ошибки возникают под пологом
Густой подлесок становится ложной землёй
Низкая растительность образует почти непрерывный слой. Если алгоритм принимает его за поверхность, модель систематически завышается и сглаживает канавы.
Крутые склоны теряют резкие формы
Фильтр, хорошо работающий на равнине, может удалить настоящие обрывы или стенки оврага как выбросы. Параметры классификации следует подбирать по типам рельефа.
Интерполяция скрывает отсутствие данных
Растровая поверхность выглядит сплошной даже там, где между наземными точками десятки метров. Вместе с моделью нужно анализировать карту плотности и расстояние до ближайшей измеренной точки.
Археологическая интерпретация опережает доказательства
Правильная окружность или прямой вал могут быть дорогой, канавой, природной формой либо артефактом обработки. LiDAR указывает место для проверки, но возраст и назначение объекта определяются полевыми исследованиями.
Где технология применяется кроме археологии
Воздушный LiDAR под лесом используют для:
- проектирования дорог и линейных сооружений;
- моделирования водосборов и подтоплений;
- оценки склонов, оврагов и оползней;
- лесной таксации и анализа структуры насаждений;
- поиска старых просек, насыпей и коммуникаций;
- мониторинга земляных работ и нарушений рельефа.
На небольшом участке топографическая съёмка может дать более прямой и экономичный результат. Воздушное сканирование выигрывает на большой, труднодоступной или опасной территории, когда требуется однородное покрытие и модель сразу нескольких слоёв леса.
Как принять цифровую модель рельефа
Заказчику недостаточно получить файл с красивыми тенями. В отчёте должны быть описаны система координат, дата и условия съёмки, плотность исходных и наземных точек, параметры классификации, размер ячейки, зоны без данных и результаты независимого контроля.
Для важных объектов полезно проверить:
- высоты на открытых и закрытых участках;
- поперечные профили через характерные формы;
- расхождения соседних полётных полос;
- границы интерполированных пробелов;
- воспроизводимость находок в исходном облаке.
ТопГео оценит задачу, предложит подходящий метод измерений и подготовит геодезическую основу и модель рельефа с контролем точности.
Заказать геодезические изысканияВывод
Исследование Амазонии демонстрирует масштаб возможностей воздушного LiDAR: из-под растительности проявляются структуры, которые трудно системно увидеть с земли или на фотографии. Новизна состоит не в «рентгене для леса», а в массовом сборе многократных отражений, точной траектории и алгоритмическом отделении поверхности.
Для геодезических задач главный урок прост: результат определяется не общим числом лазерных точек, а количеством и качеством подтверждённых точек земли. План полёта, сезон, классификация и независимый контроль столь же важны, как характеристики самого сканера.
