Как оценивать проектные и фактические отклонения на стройке

Фраза «геодезист работает с точностью до миллиметра» сама по себе ничего не говорит о качестве. Для приемки нужно связать четыре величины: требование проекта, допустимое отклонение строительной операции, погрешность измерения и фактически полученный результат. Если одна из них неизвестна, доказать соответствие нельзя.

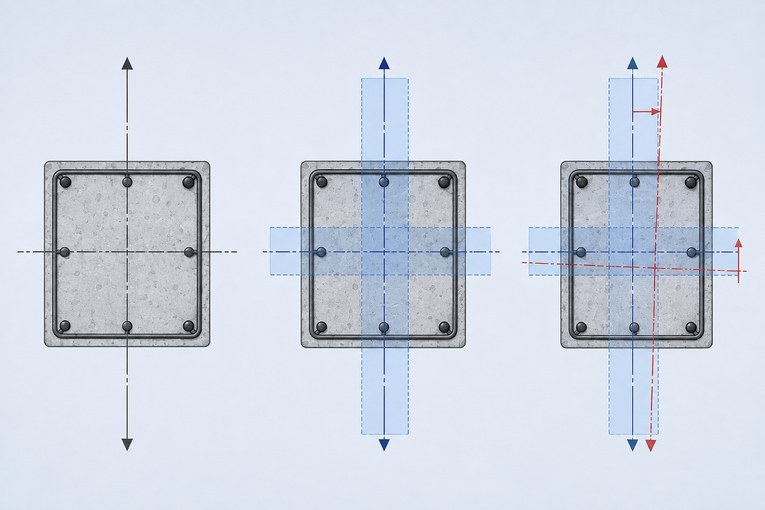

Допуск, отклонение и погрешность — разные вещи

Допуск задает разрешенную область изменения параметра. Отклонение — разница между фактическим и номинальным значением. Погрешность измерения характеризует неопределенность результата контроля. Смешение этих понятий приводит к типичной ошибке: прибор показывает много знаков после запятой, и это принимают за доказательство соответствия конструкции.

Точность прибора и точность всей работы тоже не равны. На итог влияют схема сети, исходные пункты, центрирование, наведение, расстояния, температура, видимость, обработка и устойчивость контролируемого элемента.

Какие документы использовать в 2026 году

Актуальная система распределяет вопросы по нескольким документам. Карточка 58942-2020 относится к назначению технологических границ, 58943-2020 — к организации проверки, а 58945-2020 — к получению размеров и положения элементов на объекте. Ссылаться как на действующий основной документ на ГОСТ 21779-82 уже нельзя: в России его применение прекращено с начала 2021 года, а заменой стал ГОСТ Р 58942-2020.

СП 126.13330.2017 регулирует геодезические работы, обеспечение и контроль точности. Значения для конкретных конструкций ищут также в профильных сводах правил и рабочих чертежах. Например, производство и приемка несущих и ограждающих конструкций относятся к области СП 70.13330.2012.

Нельзя открыть одну таблицу и получить универсальные допуски для котлована, фундамента, колонны, кладки и инженерной сети. Это разные параметры и этапы контроля.

Откуда брать критерий для конкретной проверки

Приоритетный маршрут начинается не с поиска случайной таблицы в интернете, а с документации объекта:

1. Рабочий чертеж и спецификация конкретного элемента.
2. Проект производства работ или проект производства геодезических работ.
3. Профильный свод правил для данной конструкции и операции.
4. Стандарт системы обеспечения точности.
5. Требования изготовителя или монтажной технологии, если они включены в проектный контур.

Если документы дают разные формулировки, противоречие нужно разрешить до приемочного измерения. Геодезист не должен самостоятельно выбирать более удобное значение.

Как назначают точность измерения

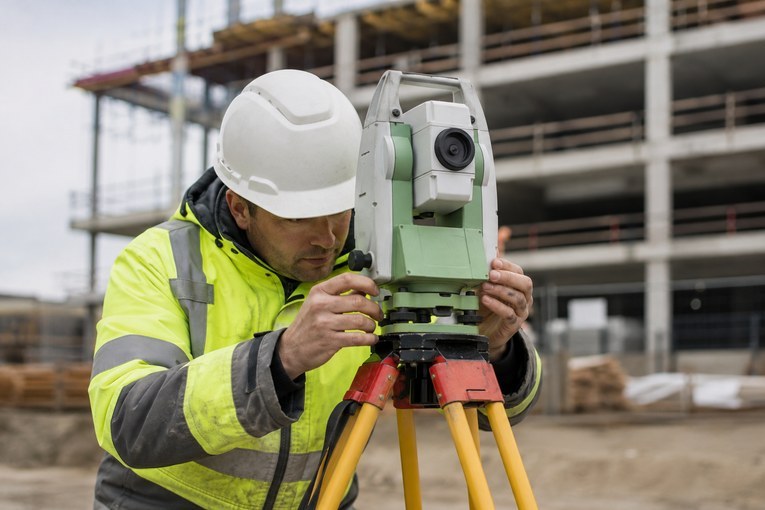

Метод контроля выбирают от задачи. Сначала определяют параметр и его допустимый диапазон, затем требуемую точность контроля, схему измерений и оборудование. Только после этого решают, достаточно ли нивелира, тахеометра, лазерного сканера, отвеса или другого средства.

Точность оценивают для всей методики:

• устойчивы ли пункты и реперы;
• соответствует ли геометрия измерений задаче;
• проверен ли прибор и его рабочее состояние;
• учтены ли температура, рефракция, вибрации и видимость;
• достаточно ли повторных и избыточных наблюдений;
• сохранена ли связь с проектной системой координат и высот;
• позволяет ли обработка выявить грубую ошибку.

Прибор с высокой паспортной точностью не спасает слабую схему. Например, измерение вертикальности с одной неудобной позиции может быть менее надежным, чем серия контролируемых наблюдений прибором того же класса.

Почему среднее значение может скрыть дефект

Строительная конструкция имеет форму, а не одну точку. Средняя отметка четырех углов может совпасть с проектом, хотя один участок вышел за предел. Среднее смещение ряда колонн не показывает худшую колонну. Поэтому схема контроля должна охватывать характерные и потенциально неблагоприятные места.

В отчете разделяют:

• отдельные фактические значения;
• отклонения каждой проверяемой точки или элемента;
• обобщенные показатели, если они предусмотрены методикой;
• максимальное и минимальное значение;
• точки, которые невозможно было измерить, и причину.

Нельзя заменять отсутствующую точку интерполяцией, если именно она определяет приемку элемента.

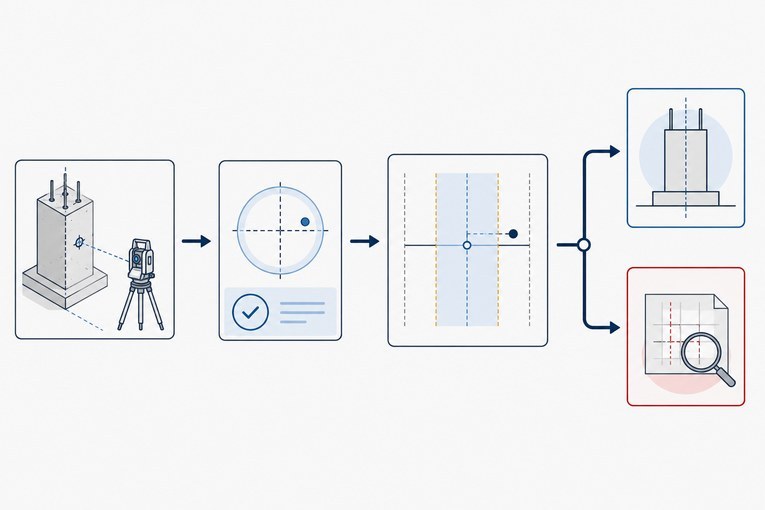

Практический алгоритм геодезического контроля

Что делать с пограничным результатом

Если измеренное значение близко к пределу, нельзя механически округлить его в удобную сторону. Сначала проверяют исходные данные, состояние точки и качество наблюдений. При необходимости выполняют независимое контрольное измерение предусмотренным методом.

Результат передают вместе с информацией о фактической точности. Решение о соответствии принимают по установленному правилу контроля. Если выявлен выход за проектный критерий, строительный контроль и проектировщик определяют исправление или техническое решение.

Как оформить отклонения в документации

Исполнительная схема должна показывать, с чем сравнивался результат. Для каждого значения нужны понятные ориентиры, единицы и направление. Если применялась локальная система координат или временный репер, их описывают так, чтобы проверка не зависела от памяти конкретного специалиста.

Исполнительная геодезическая съемка не заменяет проектный контроль, а дает ему фактические данные. Формулировка «отклонений нет» без ведомости или схемы слабее, чем проверяемый набор значений с указанием методики и исходной основы.

Частые ошибки

• Использовать недействующий ГОСТ 21779-82 как основной актуальный документ.
• Переносить допуск с другого типа конструкции.
• Считать паспорт прибора точностью всей работы.
• Не указывать направление и знак отклонения.
• Оценивать поверхность по слишком малому числу точек.
• Сравнивать фактические данные со старой версией проекта.
• Округлять пограничный результат без установленного правила.
• Делать вывод о приемке вместо передачи фактических данных ответственному участнику.

Нормативные источники

• Росстандарт: документ о технологических границах 58942-2020.
• Росстандарт: документ о порядке контроля 58943-2020.
• Росстандарт: документ об измерении параметров 58945-2020.
• Карточка строительного СП 126.13330.2017.
• Карточка СП 70.13330.2012 для несущих конструкций.
