Экспликация помещений: что это и как читать таблицу к поэтажному плану

Экспликация — это таблица с пояснениями к плану здания, этажа, квартиры или другого помещения. Номера на чертеже связывают со строками таблицы, где указывают название или назначение комнаты и её площадь. Благодаря этому по схеме можно понять не только расположение стен, но и то, что находится за каждым номером: кухня, кабинет, коридор, санузел или иное помещение.

Обычно такую ведомость используют вместе с поэтажным чертежом. Она может входить в инвентаризационные материалы, проектную документацию или комплект после обмеров. Поэтому перед заказом важно уточнить не просто название, а для какой процедуры готовится работа и кто её примет.

Что такое экспликация простыми словами

Представьте план квартиры, на котором комнаты обозначены цифрами 1, 2, 3 и 4. Сам чертёж показывает их форму и взаимное расположение, но не объясняет назначение. Поясняющая ведомость расшифровывает эти номера:

Это условный пример, а не установленная для всех случаев форма. Состав граф зависит от вида недвижимости, цели заказа и требований принимающей организации. В ведомости также могут встречаться номер этажа, категория комнаты, общая или жилая площадь и примечания.

Главная функция такой расшифровки — связать графическую информацию с понятными названиями и числовыми характеристиками. Отдельный перечень не показывает расположение комнат, а чертёж без пояснений не объясняет условные номера.

Что показывает поясняющая ведомость

Чаще всего из неё можно узнать:

• номер помещения, соответствующий обозначению на плане;
• наименование или функциональное назначение;
• площадь отдельной комнаты или части здания;
• итоговый метраж по группе комнат, если он предусмотрен формой;
• дополнительные характеристики и примечания, если они нужны для конкретной задачи.

В ведомости обычно нет полного набора размеров стен, проёмов и привязок. Для проверки конфигурации, подготовки проекта или определения фактических размеров используют поэтажный план либо полноценный обмерный чертёж.

Чем эта ведомость отличается от других документов

Похожие названия часто используют как взаимозаменяемые, хотя документы решают разные задачи.

Она сама по себе не заменяет технический план или выписку из ЕГРН. Для постановки недвижимости на учёт либо корректировки её характеристик кадастровый инженер готовит предусмотренный законом электронный файл.

Федеральный закон № 218-ФЗ определяет содержание кадастровой документации. Актуальная форма техплана и правила его подготовки установлены приказом Росреестра № П/0082. С 1 февраля 2026 года применяются изменения, внесённые приказом № П/0328/24. Эти нормы нельзя автоматически переносить на обычную расшифровку к обмерному чертежу.

Когда её запрашивают

Расшифровку запрашивают, когда одной схемы недостаточно для подтверждения назначения и распределения метража. Типичные ситуации:

• подготовка проекта перепланировки или реконструкции;
• согласование уже выполненных изменений;
• обследование здания или его части;
• аренда, управление или инвентаризация крупной недвижимости;
• оценка недвижимости, ипотека или сделка, если документ запросил банк, оценщик либо другая сторона;
• проектирование ремонта, инженерных систем, расстановки оборудования или зонирования;
• сбор исходных данных для оформления изменений в ЕГРН.

Для Москвы правила перепланировки могут прямо требовать поэтажный чертёж с расшифровкой. Например, в установленных случаях показывают метраж до и после переустройства. Однако из этого не следует, что такой материал обязателен при каждой продаже, дарении или наследовании недвижимости по всей России.

Перед заказом стоит узнать у принимающей стороны точное название материала, допустимую дату обследования, форму выдачи и критерии к исполнителю. Банку может понадобиться копия БТИ, проектировщику — актуальный обмерный чертёж, а для реестра — установленный формат кадастровых данных.

Где получить экспликацию квартиры или здания

Маршрут зависит от того, нужна архивная копия или новое отображение фактического состояния.

Если нужен архивный документ

Обращаются в организацию, которая проводила инвентаризацию и хранит сведения о недвижимости. В Москве таким источником может быть МосгорБТИ. На официальном сайте указано, что техпаспорта и поэтажные схемы с ведомостями выдаются в электронном виде.

В других регионах архив может находиться у местного БТИ или иной уполномоченной организации. Возможность заказа через региональный портал или МФЦ проверяют по месту нахождения недвижимости: единого способа получить такую ведомость через МФЦ или Госуслуги для всей страны нет.

Если нужен актуальный план после обмеров

Когда архив отсутствует, не соответствует фактической планировке или не подходит для поставленной задачи, заказывают обмер помещения и новую документацию. Исполнителю заранее сообщают, куда её представят: от этого зависят состав и оформление.

Если цель — исправить сведения ЕГРН, следует обращаться к кадастровому инженеру. Его квалификацию и статус проверяют до заключения договора. Обмерная схема и расшифровка могут служить исходными данными, но итоговый формат определяется законом и требованиями Росреестра.

Как заказать поэтажный план и экспликацию

Практический порядок выглядит так:

1. Сформулируйте задачу. Укажите цель: перепланировка, проектирование, оценка, аренда, суд или кадастровый учёт.
2. Уточните требования принимающей стороны. Получите точное название, допустимый формат, срок актуальности и критерии к исполнителю.
3. Соберите исходные данные. Обычно полезны выписка из ЕГРН, имеющиеся чертежи, технический паспорт и сведения о выполненных изменениях. Точный перечень зависит от задачи.
4. Определите, достаточно ли архива. Если прежняя схема отражает фактическое состояние и принимается по месту требования, новые измерения могут не понадобиться.

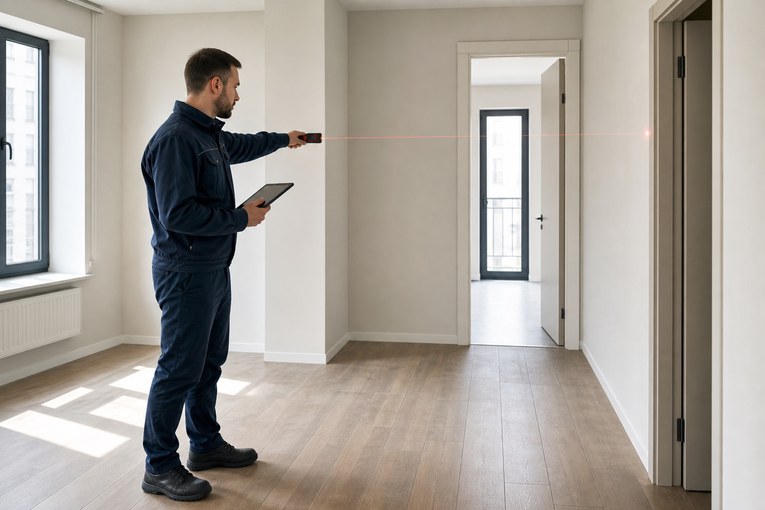

5. Организуйте доступ для обмера. Специалист измерит комнаты, зафиксирует конфигурацию и подготовит согласованный комплект.
6. Проверьте готовый комплект. Обозначения должны совпадать с маркировкой на чертеже, метражи — корректно суммироваться, а адрес и состав недвижимости — соответствовать исходным данным.

ТопГео выполняет обмеры и подготавливает поэтажные планы с поясняющей таблицей для квартир, зданий и нежилых объектов. До начала работ специалисты уточняют цель заказа и согласуют состав выдаваемых материалов.

Когда сведения нужно обновить

У такой ведомости нет универсального срока действия, после которого она автоматически становится недействительной. Важнее другое: соответствует ли она фактическому состоянию недвижимости и требованиям конкретной процедуры.

Новый обмер или обновлённый комплект может потребоваться, если:

• перенесли, возвели или демонтировали перегородки;
• объединили либо разделили помещения;
• изменилось функциональное назначение;
• старые материалы не содержат нужных данных;
• адрес, нумерация или характеристики объекта расходятся с актуальными сведениями;
• принимающая организация требует сведения свежего обследования.

Самостоятельно исправлять старые значения нельзя. Даже небольшая правка нарушает связь с чертежом и происхождением данных. При расхождении сначала выясняют причину: ошибка в исходнике, изменение планировки, иной метод подсчёта или несоответствие ЕГРН фактическому состоянию.

Как проверить готовые материалы

Проверку удобно начать не с печатей, а с содержания:

1. Сопоставьте адрес, этаж и обозначение недвижимости с правоустанавливающими и реестровыми сведениями.
2. Найдите на чертеже каждый номер из перечня и убедитесь, что лишних или пропущенных строк нет.
3. Сравните назначение комнат с фактическим использованием и исходными данными.
4. Проверьте арифметику и единицы измерения.
5. Посмотрите дату подготовки и основания измерений.
6. Убедитесь, что работу выполнил подходящий специалист и принимающая организация поддерживает формат выдачи.

Отдельное внимание требуется при несовпадении старой схемы с фактической планировкой. Красные линии или другие инвентаризационные отметки могут указывать на зафиксированные изменения. Они не заменяют правовую оценку перепланировки, но игнорировать расхождение перед сделкой или новым проектом рискованно.

От чего зависят цена и срок

Единой цены и срока нет. На стоимость влияют общий метраж, этажность, число комнат, наличие исходников, необходимость выезда, требуемая точность, формат выдачи и цель работ.

Архивная копия и новое оформление после обследования — разные услуги. В первом случае организация выдаёт уже имеющийся материал. Во втором специалист выезжает, выполняет измерения и заново оформляет чертёж с ведомостью. Поэтому предложения сравнивают по составу работ.

До заключения договора полезно зафиксировать:

• какие листы и ведомости войдут в комплект;
• проводится ли выезд и обмер;
• в каком формате передадут файлы;
• можно ли использовать комплект в нужной процедуре;
• кто исправит ошибку, если её обнаружат при проверке.

Главное

Поясняющая ведомость — не самостоятельная схема и не универсальный материал «для Росреестра». Она раскрывает номера и характеристики комнат на чертеже и обычно используется вместе с ним.

Если требуется прежнее состояние здания или квартиры, сначала ищут инвентаризационный архив. Для отражения фактической планировки заказывают новые обмеры. Корректировку сведений ЕГРН оформляют через аттестованного специалиста. Правильный маршрут определяется целью, а не названием материала.

Источники

• Федеральный закон № 218-ФЗ, статья 24 «Требования к техническому плану»
• Приказ Росреестра от 15.03.2022 № П/0082
• Изменения в требования к кадастровым документам: приказ Росреестра № П/0328/24
• МосгорБТИ: технический паспорт квартиры и поэтажный план с экспликацией
• Изменения требований Москвы к документам при перепланировке помещений
