Когда нужна фасадная съёмка здания и что получает заказчик
Архивный фасад на чертеже показывает проектный замысел, но не всегда совпадает с построенным зданием. Во время строительства меняются размеры проёмов, отметки поясов, положение плит, толщина отделки и геометрия пристроек. Позднее появляются кондиционеры, козырьки, кабели, вывески и локальные ремонты. Проектировать новую оболочку по старому листу рискованно.
Фасадная съёмка переводит реальный объект в измеряемую модель. Она связывает каждую нужную точку с принятой системой координат и высот и позволяет проектировщику работать с фактическими размерами, а не с приблизительной фотографией.
Что измеряют на фасаде
Состав зависит от будущей задачи. Геодезист не обязан собирать все видимые детали, если они не нужны проекту, но пропущенный важный элемент позже потребует повторного выезда.
Обычно фиксируют:
- внешний контур здания и характерные переломы стен;
- положение оконных и дверных проёмов;
- отметки цоколя, карнизов, парапетов, кровли и межэтажных поясов;
- балконы, лоджии, козырьки, эркеры и выступающие конструкции;
- швы, колонны, пилоны и элементы наружного каркаса;
- отклонения плоскости и вертикальности, если это предусмотрено заданием;
- облицовку, декоративные детали и архитектурные профили;
- наружное оборудование, водостоки, лестницы, кабельные трассы и крепления;
- примыкания фасада к земле, кровле и соседним зданиям.
Для памятника архитектуры может потребоваться плотная фиксация лепнины и повреждений. Для монтажа вентилируемого фасада важнее плоскостность основания, узлы примыканий и места крепления. Для паспорта здания иногда достаточно ортогональных чертежей с основными размерами.
Когда без фасадной съёмки трудно обойтись
Реконструкция и капитальный ремонт
Проектировщику нужно увязать новые решения с фактическим положением стен, перекрытий и проёмов. Съёмка помогает определить, где архивные размеры расходятся с объектом, и подготовить актуальные фасады, разрезы и узлы.
Навесной или светопрозрачный фасад
Подсистема и кассеты изготавливаются под конкретную геометрию. Ошибка в положении пояса, окна или угла приводит к переделке элементов на площадке. Измерения позволяют построить поверхность существующей стены и назначить вынос новой плоскости.
Реставрация и сохранение декора
Лазерное сканирование и фотограмметрия фиксируют сложную пластику, которую трудно описать отдельными рулеточными размерами. Полученная модель помогает выпускать чертежи, шаблоны и ведомости элементов, но не заменяет обследование материалов и оценку технического состояния.
Обмерные чертежи и BIM
Если проекту нужны планы, разрезы и модели всего здания, фасадная съёмка становится частью более широких обмерных работ. Наружные измерения связывают с внутренними помещениями, перекрытиями и кровлей.
Контроль нового строительства
Съёмка готового каркаса или оболочки позволяет сравнить фактическое положение элементов с проектом. Для оформления строительного контроля требования задают рабочая документация и программа геодезических работ; одного красивого фасадного чертежа недостаточно.
Чем фасадная съёмка отличается от обмеров и обследования
| Работа | Главный вопрос | Результат |
|---|---|---|
| Фасадная геодезическая съёмка | Где в пространстве находятся наружные элементы здания | Координатная модель, фасады, отметки, отклонения, облако точек |
| Обмерные работы | Каковы размеры помещений, стен, проёмов и всего здания | Поэтажные планы, фасады, разрезы, развёртки, 3D-модель |
| Техническое обследование | В каком состоянии находятся конструкции и можно ли их безопасно использовать | Дефектная ведомость, расчёты, категория состояния, техническое заключение |
| Геодезический мониторинг | Как положение конструкций меняется со временем | Циклы наблюдений, графики осадок и смещений, выводы по динамике |
Эти работы могут выполняться совместно, но не подменяют друг друга. Трещина видна на фотографии или облаке точек, однако её причины и опасность оценивает специалист по обследованию. Разовый обмер показывает геометрию на дату выезда, но не доказывает развитие деформации.
Методы фасадной съёмки
Электронный тахеометр

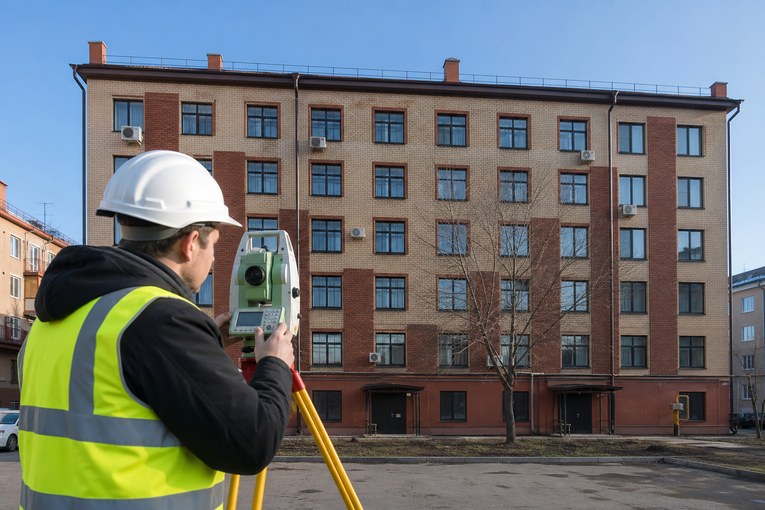

Тахеометр определяет координаты выбранных точек. Метод удобен для привязки углов, проёмов, отметок и контрольных сечений. Он даёт точную координатную основу, но при очень сложном декоре потребует большого количества измерений.
Наземное лазерное сканирование

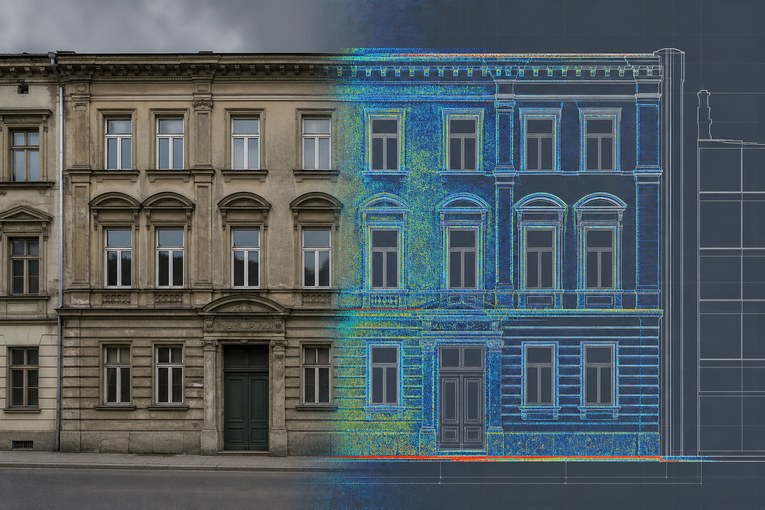

Сканер получает плотное облако точек поверхности. Такой подход полезен для криволинейных стен, исторического декора, промышленных объектов и BIM-реконструкции. После полевого этапа нужны регистрация сканов, очистка помех, привязка и выпуск согласованных материалов. Сам файл E57 ещё не является готовым проектным чертежом.
Фотограмметрия
Серию перекрывающихся фотографий обрабатывают для получения модели и ортоизображений. Метод помогает фиксировать цвет, трещины и отделку, но требует масштаба, опорных точек, правильной геометрии съёмки и контроля точности. Стеклянные, блестящие и однотонные поверхности могут обрабатываться хуже.
Комбинированная технология
На практике методы часто объединяют: тахеометр создаёт точную основу, сканер собирает геометрию, фотографии сохраняют фактуру, а отдельные закрытые места измеряют вручную. Решение выбирают после осмотра здания и требований к результату.
Что должно быть в техническом задании
Чтобы съёмка не превратилась в бесконечное «добавьте ещё один размер», до выезда закрепляют:
- Перечень фасадов, дворовых участков, кровли и труднодоступных зон.
- Назначение материалов: реконструкция, монтаж подсистемы, реставрация, паспорт, BIM или контроль.
- Требуемую точность и допустимый шаг детализации.
- Систему координат и высот, необходимость связи с генпланом и внутренними обмерами.
- Перечень отображаемых элементов и дефектов.
- Форматы: PDF, DWG/DXF, E57/LAS, RCP, RVT, IFC или иные согласованные данные.
- Требуемую стадию обработки облака точек и уровень детализации модели.
- Правила доступа, работы с высоты, ограничения по времени и пропускам.
- Ответственного проектировщика, который принимает промежуточную схему и окончательные файлы.
Особенно важно различать «передать облако точек» и «выпустить чертежи по облаку». Во втором случае камеральная работа может занимать больше времени, чем полевой сбор данных.

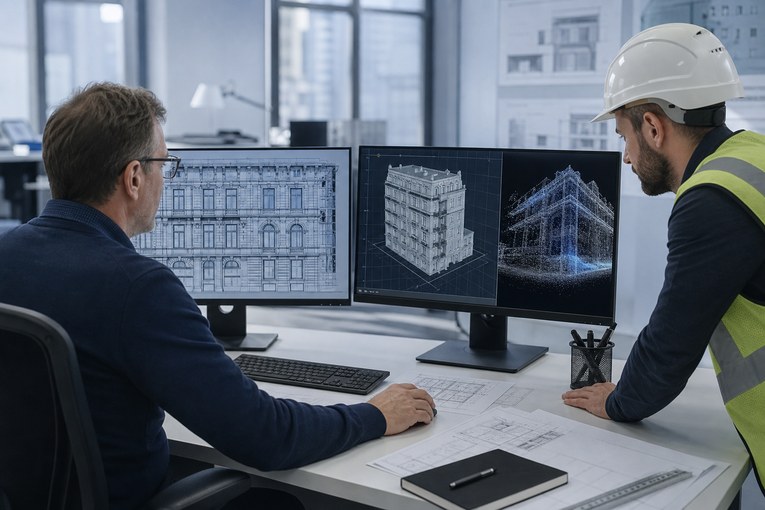

Что получает заказчик
Комплект выбирают под дальнейшую работу. В него могут входить:
- ортогональные чертежи фасадов с размерами и отметками;
- характерные разрезы и профили;
- схема отклонений от вертикали или проектной плоскости;
- ортофотопланы в заданном масштабе;
- зарегистрированное и очищенное облако точек;
- координаты характерных точек;
- трёхмерная модель существующего состояния;
- технический отчёт о методах, точности и системе привязки.
Перед заказом полезно попросить проектировщика назвать не только расширение файла, но и содержание. Две модели RVT могут сильно различаться по полноте, принципам построения и пригодности для выпуска рабочей документации.
Как проверить результат
Заказчику необязательно повторять измерения, но можно проверить комплект организационно:
- Все заказанные фасады и зоны присутствуют, закрытые участки перечислены отдельно.
- Чертежи имеют единую координатную и высотную привязку.
- Положение проёмов, поясов и углов согласуется между фасадами и разрезами.
- Масштаб, единицы измерения и условные обозначения указаны.
- Облако точек открывается и не содержит грубых разрывов или несведённых станций.
- В DWG сохранена структура слоёв, а линии не заменены плоской картинкой.
- Модель содержит именно тот уровень детализации, который указан в задании.
- Проектировщик подтвердил пригодность файлов до окончательной приёмки.
При сомнениях удобно выбрать несколько контрольных размеров на доступной части здания и сопоставить их с чертежом. Это не заменяет профессиональный контроль, но быстро выявляет ошибку масштаба или единиц.
Как подготовить объект
До приезда бригады заказчик обеспечивает доступ и сообщает об ограничениях. Нужно согласовать работу во дворе, на кровле и внутри соседних помещений, предупредить охрану, определить безопасные позиции приборов и убрать временные препятствия, если это возможно.
Для высотного или плотного городского объекта заранее решают, нужны ли автовышка, промышленный альпинист, съёмка с соседней территории или перекрытие части проезда. Геодезист не должен импровизировать с опасным доступом ради пропущенного элемента.
Нужны фасады, разрезы или модель существующего здания?
ТопГео может связать наружную съёмку с лазерным сканированием и обмерными работами. Перед расчётом передайте назначение проекта, перечень фасадов и требования к файлам.
Обсудить лазерное сканирование
Главное
Фасадная съёмка нужна тогда, когда проект зависит от фактической наружной геометрии здания. Она снижает риск переделок при реконструкции, изготовлении облицовки и выпуске обмерной документации. Метод вторичен по отношению к задаче: тахеометр, сканер и фотографии дают пользу только после правильной привязки, обработки и оформления.
Лучший момент для заказа — после того, как проектировщик сформулировал требования к детализации, но до выпуска решений и заказа фасадных элементов.
Источники
- СП 317.1325800.2017 «Инженерно-геодезические изыскания для строительства»
- ГОСТ 31937-2024 «Здания и сооружения. Правила обследования и мониторинга технического состояния»
- ГОСТ Р 21.101-2026 «Основные требования к проектной и рабочей документации»
- ГОСТ Р 51872-2024 «Документация исполнительная геодезическая»
