Где и как получить геоподоснову земельного участка
Запрос «где взять геоподоснову» скрывает несколько разных задач. Одному владельцу нужен ориентировочный план для разговора с архитектором, другому — редактируемый DWG для проекта дома, третьему — инженерно-топографический план с сетями и техническим отчётом. Источник и состав материала выбирают не по названию, а по цели следующего этапа.
Сначала выясните, какой результат нужен
До поиска архива задайте получателю четыре вопроса:
- Для какой процедуры или части проекта нужна основа?
- Какой требуется масштаб и охват территории?
- Нужны ли подземные коммуникации и их согласование?
- В каких форматах, системе координат и системе высот принять результат?
Для предварительного эскиза иногда достаточно справочной схемы. Для рабочего проектирования могут потребоваться актуальные измерения, DWG, технический отчёт и подтверждённый состав сетей. Если эти требования не определены, можно получить аккуратный файл, который проектировщик не сможет использовать.
Где получить существующую геоподоснову
У собственника, застройщика или прежнего проектировщика
Проверьте архив договора, папки с проектом, материалы подключения коммуникаций и инженерных изысканий. Полезнее всего редактируемый DWG/DXF с техническим отчётом и сведениями о системе координат. Один PDF показывает содержание, но хуже подходит для продолжения проектирования.
В ГИС ОГД и фонде материалов инженерных изысканий
В Москве сведения, копии документов и материалы градостроительной деятельности собраны в ГИС ОГД. Для входа используется учётная запись `mos.ru`; организации работают через кабинет организации и назначенного представителя. Возможность просмотра или скачивания зависит от состава данных и уровня доступа. Сведения ограниченного доступа в открытой части системы не размещаются.
Материалы инженерных изысканий могут находиться в городском фонде, но наличие сведений по территории ещё не означает, что пользователь получит готовый DWG нужного масштаба и состава. До использования необходимо проверить, относится ли найденный документ к вашему контуру, когда выполнены измерения и какие данные о коммуникациях в него включены.
Архивный материал не следует воспринимать как бесплатную готовую услугу. У него может быть ограниченный охват, другой формат, недостаточная детализация или устаревшая ситуация.
У организации, которая выполняла прежнюю съёмку
Если известны исполнитель и номер заказа, запросите копию комплекта и условия передачи. Возможность выдачи зависит от договора, срока хранения и прав на материалы. Перед оплатой уточните, получите ли вы DWG, PDF, отчёт и сведения о координатной основе.
У проектировщика инженерной сети или объекта
В составе проекта может находиться использованная подложка. Она помогает понять историю решений, но могла быть обрезана, преобразована или дополнена проектными линиями. Такой файл нужно отделить от исходной фактической съёмки.
Как получить геоподоснову в Москве
- Получите требования проектировщика. Зафиксируйте назначение, охват, масштаб, координаты, высоты, сети и форматы.
- Соберите известные реквизиты. Нужны адрес, контур территории, кадастровый номер, номер прежнего заказа или договора, если он сохранился.
- Изучите ГИС ОГД и документы заказчика. Отдельно ищите графическую часть, пояснения к ней, дату выпуска и информацию об источнике каждого набора данных.
- Свяжитесь с автором прежних работ. Спросите, какие оригиналы сохранились, в каком виде их можно передать и указана ли использованная координатная основа.
- Проведите входной контроль комплекта. Проектировщик формулирует требования, а геодезист оценивает пригодность найденных материалов и объём недостающих измерений.
Выражение «получить геоподоснову в Мосгоргеотресте» часто используется как бытовое название поиска московских городских материалов. На практике ориентироваться нужно на действующий городской ресурс, вид запрашиваемых сведений и права доступа, а не только на знакомое название организации.
Что именно запрашивать в Мосгоргеотресте
Мосгоргеотрест ведёт Фонд пространственных данных города Москвы, поэтому запрос лучше формулировать не как просьбу «выдать готовую геоподоснову», а как перечень конкретных исходных материалов. В зависимости от задачи могут потребоваться топографический фрагмент, сведения о координатной и высотной основе, данные опорной сети, ранее подготовленный инженерно-топографический план или материалы прежних изысканий.
| Что нужно для проекта | Что уточнить при запросе | Что проверить после получения |
|---|---|---|
| Фрагмент городской топографической основы | Контур, масштаб, формат и доступный состав сведений | Дату, охват, систему координат и пригодность для текущего задания |
| Данные координатной или высотной основы | Вид пунктов, систему координат и Московскую систему высот | Сохранность и возможность использования пунктов на объекте |
| Материалы прежних изысканий | Номер заказа, адрес, исполнитель и период работ | Полноту комплекта, исходный DWG, отчёт и условия использования |
| Сведения об инженерных коммуникациях | Какие сети отражены и из какого источника | Актуальность, способ нанесения и необходимость нового обследования или согласования |
Архивная выдача не подтверждает автоматически современное состояние площадки. Если после выпуска появились здания, ограждения, траншеи, новые сети или изменился рельеф, проектировщик вместе с геодезистом выбирает актуализацию либо новую съёмку. Подробный календарный критерий разобран в статье о сроке действия геоподосновы.
Можно ли скачать геоподоснову бесплатно и в открытом доступе
Часть сведений в ГИС ОГД и других публичных системах можно просматривать, а доступные материалы — скачивать в предусмотренном системой формате. Однако открытый картографический слой, спутниковый снимок или кадастровая карта обычно не заменяют инженерно-топографический план: у них другая точность, состав, дата, система координат и режим использования.
Нельзя превращать картинку из публичного сервиса в «геоподоснову» простой обводкой в AutoCAD. На таком файле не появятся измеренные высоты, проверенные контуры, нужный охват и достоверные подземные сети.
Перед скачиванием проверьте, что именно выдаёт система: изображение для просмотра, копию документа, векторный файл или официальный результат инженерных изысканий. Эти варианты решают разные задачи.
Как понять, подходит ли архивный план
Проверьте:
- когда проводились измерения и кто выпускал комплект;
- совпадает ли снятая зона с нынешней площадкой проектирования;
- для какой задачи и детализации создавался чертёж;
- в каких координатах и отметках высот подготовлены данные;
- сохранился ли исходный векторный файл, а не только изображение;
- отражены ли нынешние строения, проезды, ограждения и форма поверхности;
- какие коммуникации нанесены и откуда получены сведения о них;
- приложены ли технический отчёт и необходимые подтверждения;
- принимает ли такой состав проектировщик или другая организация-получатель.
Если неизвестны координаты, дата или происхождение линий, файл можно использовать только как справочный материал до проверки.
Архив, актуализация или новая съёмка: таблица решения
| Ситуация | Разумное действие | Почему |
|---|---|---|
| План свежий, территория не менялась, формат и координаты подходят | Передать на проверку проектировщику | Возможно повторное использование без лишних полевых работ |
| Перемены затронули небольшой фрагмент площадки | Оценить возможность локального обновления | Контрольные измерения покажут, можно ли сохранить неизменившуюся часть |
| Сохранилась только картинка без координатных сведений | Попытаться найти оригинал или заказать измерения | Изображение нельзя уверенно посадить в координаты проекта |
| После выпуска построили объекты, меняли поверхность или перекладывали коммуникации | Повторно обследовать затронутую зону | Проект должен опираться на нынешнее состояние территории |
| Проектировщику требуется другая территория, детализация или состав выдачи | Подготовить требования заново | Архив создавался под прежнюю задачу и может не закрыть новую |
| От старой линии сети зависит безопасное производство работ | Уточнить трассу подходящими методами | Наличие линии на чертеже не подтверждает её положение по всей длине |

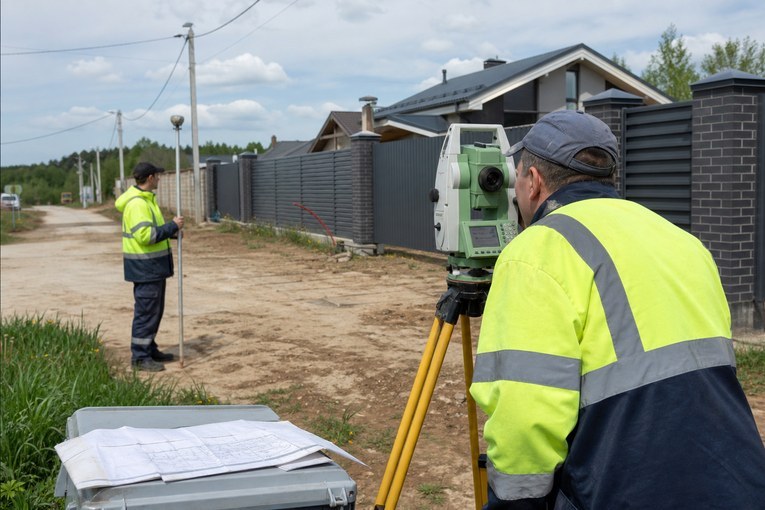

Когда достаточно актуализации
Обновление существующего материала имеет смысл, когда сохранился проверяемый векторный оригинал, понятна его координатная основа, а перемены затронули только часть площадки. Тогда геодезист выполняет контрольные измерения, фиксирует новые объекты, уточняет изменившиеся фрагменты и формирует следующую версию плана.
Если большая часть территории изменилась, исходные измерения сомнительны или разные фрагменты невозможно уверенно совместить, новая съёмка надёжнее. Решение принимают после просмотра файла и площадки, а не только по возрасту документа.
Когда архив не подходит и нужны новые измерения
- найти прежние материалы не удалось;
- у заказчика остался только просмотрный файл неизвестного происхождения;
- координатную и высотную основу нельзя подтвердить;
- нынешняя площадка заметно отличается от изображения в архиве;
- после выпуска плана проводились работы на инженерных коммуникациях;
- проект выходит за пределы ранее обследованной территории;
- требуемая детализация или состав результата не совпадают с архивом;
- получатель прямо запросил результаты новых инженерных изысканий.
В такой ситуации составляют новое задание и заказывают геоподоснову под текущий проект. Даже непригодный для проектирования архив стоит показать исполнителю: он помогает восстановить историю площадки и спланировать полевой контроль.
Исходные данные для проверки найденного плана
- Адрес и кадастровый номер. По ним находят территорию; границу обследуемой зоны всё равно нужно показать отдельно.
- Схему охвата. Отметьте участок, подъезды, примыкания и предполагаемую трассу сети.
- Требования проектировщика. Масштаб, координаты, форматы, сети и отчёт.
- Всё, что сохранилось от прежних работ. Не исправляйте файлы самостоятельно: передайте оригинальные чертежи, приложения и переписку с согласующими организациями.
- Перечень произошедших перемен. Отметьте, что построено, демонтировано, перепланировано или проложено после даты старого плана.
Чем геоподоснова отличается от кадастрового и ситуационного плана
Эти документы нельзя выбирать только по похожему внешнему виду. Кадастровые данные показывают сведения реестра о недвижимости, но не предназначены для фиксации текущих высот и полного положения инженерных линий. Ситуационный план помогает увидеть участок в окружении дорог и соседних объектов, однако обычно остаётся обзорной схемой.
Инженерно-топографический материал решает другую задачу: связывает проект с измеренной ситуацией площадки. Для простого заявления может хватить обзорного изображения, а для посадки здания, вертикальной планировки или трассы подключения проектировщику потребуются более подробные и проверяемые исходные данные.
Отдельно о подземных коммуникациях
Линия в старом файле фиксирует сведения, которыми располагал составитель на дату выпуска. После этого коммуникацию могли реконструировать, вывести из эксплуатации или перенести. Кроме того, часть трасс могла быть нанесена по архивным данным без инструментального подтверждения на всём протяжении.
Если положение сети влияет на проект или безопасность земляных операций, происхождение линии уточняют отдельно. Поиск подземных коммуникаций помогает обнаружить доступную для прибора трассу на площадке, а согласование инженерных сетей связано с подтверждением сведений у соответствующей эксплуатирующей организации. Одна процедура не подменяет другую.
Пришлите ТопГео исходный файл, контур и требования проектировщика. Специалист разделит пригодную архивную часть, необходимую досъёмку и новый объём работ.
Проверить исходные материалыГлавное
Лучший источник геоподосновы определяется задачей. Архив стоит проверить до заказа новой съёмки, но его наличие не гарантирует актуальность и пригодность. Сначала выясните требования получателя, затем оцените дату, охват, координаты, форматы и сети. После этого можно обоснованно выбрать существующий план, актуализацию или новый комплекс измерений.
