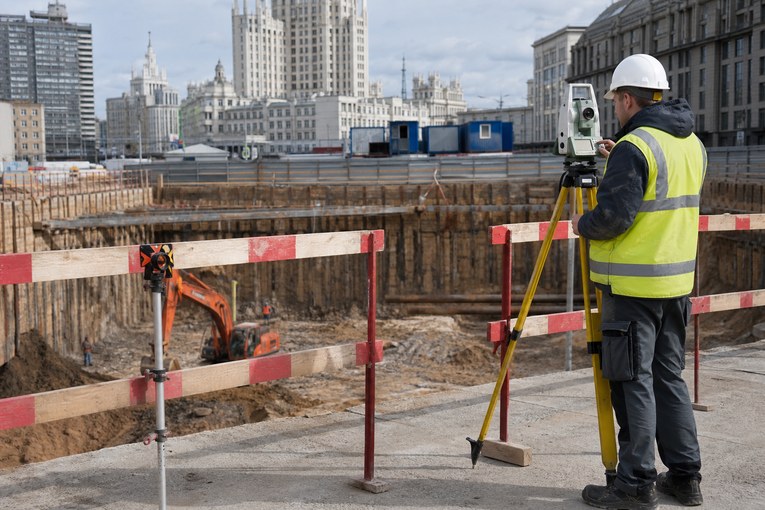

Как геодезия контролирует устройство котлована от разбивки до приёмки
Выемка меняется каждый день: экскаватор снимает новые слои, реперы могут быть повреждены, откосы — осыпаться, а дно — переуглубляться. Поэтому одного выноса контура перед началом земляных работ недостаточно. Геодезический контроль связывает проект, реальную выемку, количество вывезенного грунта и готовность основания к следующему этапу.
Как выбрать формат работ. Для разового выноса контура, осей и проектных точек заказывают геодезические разбивочные работы. Если контроль нужен от подготовки котлована до исполнительной съёмки фундамента и конструкций, подходит геодезическое сопровождение строительства. При отсутствии надёжной исходной основы отдельно проверяют необходимость создания пунктов ГРО.
Контроль особенно важен в плотной застройке, рядом с инженерными сетями, при шпунтовом креплении, сложном рельефе, нескольких уровнях дна или поэтапной разработке. Ошибка по плану может сместить крепление за допустимую зону, а ошибка по высоте — увеличить расход бетона либо нарушить проектную отметку основания.
Что проверить до выхода экскаватора
Геодезия не заменяет проект котлована и организационно-технологические решения. До разбивки исполнителю нужны утверждённые чертежи с координатами, отметками, заложением откосов, конструкцией крепления, очередностью ярусов и местами съездов. Следует убедиться, что версии файлов совпадают у проектировщика, генподрядчика и геодезической службы.
Исходная информация обычно включает:
- генеральный план и разбивочный план;
- контур подземной части и оси здания;
- проект организации строительства и проект производства работ;
- схему шпунта и креплений, распорок, анкеров и берм;
- абсолютные и относительные отметки дна, уступов и приямков;
- актуальную топографическую основу и сведения о сетях;
- требования к точности и исполнительной документации;
- программу геотехнического мониторинга, если она требуется проектом.
Перед земляными работами проверяют сохранность пунктов разбивочной основы и высотных реперов. Рабочие знаки размещают вне зоны движения техники, складирования грунта и возможных деформаций. Потерянную точку нельзя восстанавливать «по забору» или случайному строительному элементу: её положение вновь определяют от контролируемой основы.
Геодезический цикл устройства котлована
- Проверить исходную основу. Сопоставить координаты, высоты, проектные файлы и фактическое положение доступных пунктов.
- Вынести контур и оси. Закрепить границы выемки, бровки, крепления, съезды, уступы и характерные точки.
- Снять поверхность до разработки. Зафиксировать исходный рельеф для сравнения и расчёта фактически выбранного объёма.
- Контролировать промежуточные уровни. Проверять плановое положение, отметки, откосы и элементы крепления по мере углубления.
- Выполнить исполнительную съёмку. Снять дно, бровки, откосы, приямки, крепления и другие предусмотренные элементы.
- Передать схемы и ведомости. Показать проектные и фактические значения, отклонения, расчётные показатели и участки, требующие решения ответственных лиц.
Такой цикл повторяют по захваткам и ярусам, если разработка ведётся этапами. Частота контрольных съёмок зависит от технологии, темпа работ и риска закрытия элементов следующими операциями.

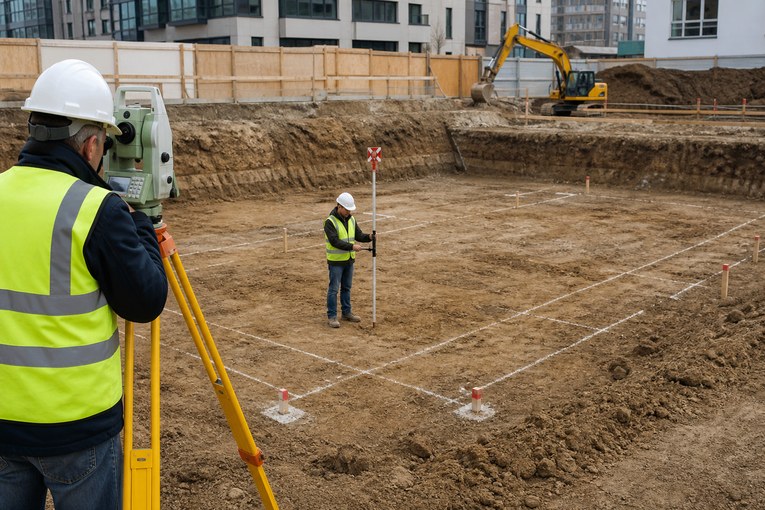

Что именно выносят в натуру
Разбивка начинается не только с прямоугольника будущей выемки. Для выемки сложной формы геодезисту могут потребоваться внешняя и внутренняя границы крепления, оси шпунта, центры буровых свай, точки поворота, границы разных глубин, бермы, съезды, водосборные приямки и временные дороги.
Основные оси и рабочие точки закрепляют так, чтобы их можно было восстановить после перемещения техники. Положение шпунта и свай часто контролируют отдельно: ошибка в шпунтовом ряду влияет на габариты подземной части, устройство гидроизоляции и возможность монтажа распорной системы.
Разбивочная схема должна позволять производителю работ понять, что обозначает каждая точка. Набор координат без подписей, высот и связи с проектной осью создаёт риск неправильного применения на площадке.
Контроль отметок дна и защита от перебора грунта
По мере разработки высоту проверяют на промежуточных горизонтах. Экскаватор не должен ориентироваться только на глубину ковша или отметку на соседней конструкции. Геодезист передаёт рабочие высотные ориентиры, а финальный слой снимают с более частым контролем.
Проектная отметка может относиться к основанию, подготовке или верху конструктивного слоя. Это разные уровни. Перед контрольной съёмкой нужно уточнить, какая поверхность должна быть предъявлена и какие локальные понижения предусмотрены для приямков, лифтовых шахт или дренажа.
Переуглубление не следует автоматически «закрывать грунтом обратно». Способ исправления определяют проектировщик и технический заказчик с учётом состояния основания. Задача геодезиста — зафиксировать место, площадь и величину отклонения, а не самостоятельно назначить конструктивное решение.

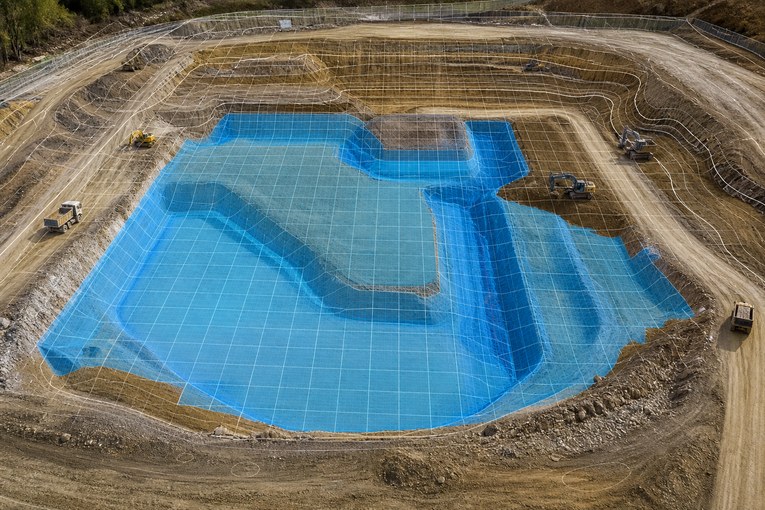

Как считают объём вынутого грунта
Объём нельзя надёжно определить только по числу самосвалов: фактическая загрузка, коэффициент разрыхления и влажность различаются. Геодезический метод сравнивает поверхности до и после разработки либо последовательные промежуточные модели.
Для расчёта используют точки и линии исходного рельефа, фактического дна, откосов и уступов. На их основе строят цифровые модели и вычисляют разность. Если часть грунта заменяется, складируется на площадке или разрабатывается по разным категориям, зоны считают раздельно.
| Задача | Какие поверхности сравнивают | Что важно согласовать |
|---|---|---|
| Общий объём выемки | Исходный рельеф и финальная поверхность котлована | Граница расчёта, откосы, съезды и приямки |
| Объём за период | Две последовательные исполнительные съёмки | Даты, захватки и единая система координат |
| Перебор или недобор | Проектная и фактическая поверхности дна | Знак отклонения и шаг расчётной сетки |
| Обратная засыпка | Поверхность до и после засыпки | Коэффициенты уплотнения не заменяются геометрическим объёмом |
| Временный отвал | Две модели штабеля или исходная площадка и отвал | Граница подошвы и недоступные участки |
Результат должен быть воспроизводим: заказчику нужны дата съёмки, границы расчёта, исходные модели, метод и итоговая ведомость. Услуга подсчёта объёмов полезна для подтверждения выполненных работ, но не заменяет договорные правила перевода геометрического результата в массу или количество разрыхлённого грунта.
Когда нужен мониторинг ограждения и окружения
Разработка глубокого котлована меняет напряжённое состояние грунта. В зоне влияния могут находиться соседние здания, дороги, сети, подпорные конструкции и само крепление выемки. Состав наблюдений определяет проект и программа мониторинга.
Геодезическими методами контролируют плановые смещения верха шпунта, осадки марок, крены и перемещения окружающих объектов. Датчики и визуальные наблюдения могут дополнять измерения. Начальный цикл выполняют до активного воздействия, иначе невозможно надёжно отделить исходное положение от изменений во время работ.
Важно заранее определить контрольные уровни и порядок реагирования. Геодезист сообщает о зафиксированной динамике, но решение об остановке работ, усилении креплений или изменении технологии принимают ответственные участники по утверждённой программе. Для сложной площадки требуется отдельный геотехнический мониторинг, а не случайные контрольные точки по запросу прораба.

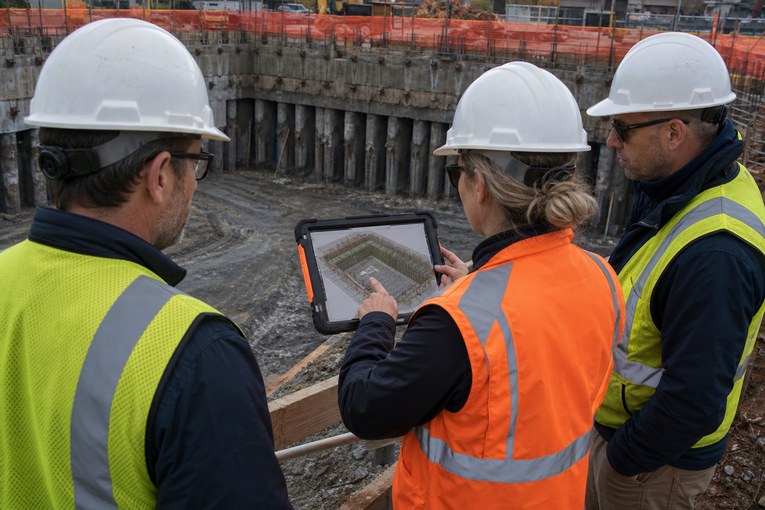

Исполнительная съёмка котлована
Финальная съёмка показывает фактическую геометрию подготовленной выемки. В зависимости от проекта на схеме отображают контур по верху и низу, отметки дна, откосы, уступы, приямки, крепления, оси и отклонения от проектных значений.
Снимать нужно до того, как основание закроют подготовкой, геотекстилем, бетоном или конструкциями. Если котлован принимают захватками, документацию выпускают в соответствии с очередностью, чтобы данные относились к реально предъявляемому участку.
В состав передачи могут входить:
- исполнительная схема в PDF;
- редактируемый файл DWG или DXF;
- ведомость отметок и отклонений;
- цифровая модель рельефа;
- расчёт количества грунта с исходными данными;
- журнал или отчёт по циклам мониторинга;
- сведения об использованных пунктах и приборах.
Общая исполнительная геодезическая съёмка охватывает разные конструкции и этапы. Для котлована в задании нужно прямо перечислить участки и элементы, которые должны попасть в схему.
Как заказчику проверить результат
- Сверьте название объекта, дату, захватку и версию проектного чертежа.
- Проверьте систему координат, высот и единицы измерения.
- Убедитесь, что на схеме различимы проектные и фактические значения.
- Сопоставьте первый, средний и крайний участки дна, а также локальные понижения.
- Для расчёта запросите границы и исходные модели, использованные в расчёте.
- Проверьте, перечислены ли отклонения, требующие решения проектировщика или технического заказчика.
Красиво оформленная схема без исходной системы, проектных отметок и фактических значений мало пригодна для приёмки. Результат должен позволять другому специалисту понять, что измерено и как получен вывод.
Нужно организовать геодезию нулевого цикла?
ТопГео может связать разбивку, контроль отметок, исполнительную съёмку и расчёт количества грунта в единый график. Для оценки передайте проект котлована, этапность и требования к документации.
Обсудить геодезическое сопровождениеТипичные ошибки
Контур выносят по устаревшему файлу
Изменённая конструкция ограждения или подземной части не попадает к полевой группе. Перед каждой разбивкой нужно фиксировать номер и дату актуальной версии.
Репер находится в зоне влияния котлована
Смещённый ориентир создаёт одинаковую ошибку во всех последующих отметках. Рабочую основу контролируют от независимых пунктов.
Объём считают по проектной призме
Проектный объём нужен для планирования, но не доказывает фактически выполненную выемку. Для закрытия периода сравнивают измеренные поверхности по согласованной границе.
Исполнительную съёмку делают после подготовки
Закрытая поверхность уже не показывает отметку грунтового основания. Это лишает заказчика возможности проверить важный скрытый этап.
Мониторинг начинается после появления трещин
Без начального цикла нет исходного уровня, а без критериев реагирования измерения превращаются в архив чисел. Программу наблюдений готовят до воздействия.
Источники
- СП 126.13330.2017 «Геодезические работы в строительстве»
- Изменение № 2 к СП 126.13330.2017
- СП 45.13330.2017 «Земляные сооружения, основания и фундаменты»
- СП 305.1325800.2017 «Правила проведения геотехнического мониторинга при строительстве»
- ГОСТ Р 51872-2024 «Документация исполнительная геодезическая»
