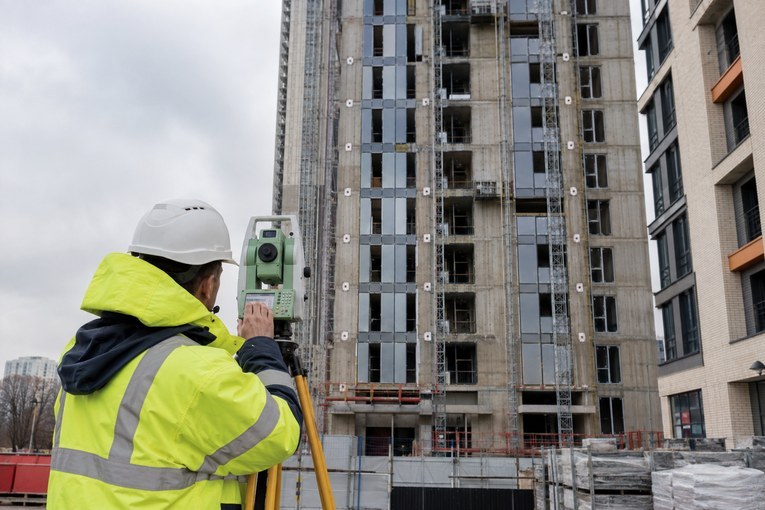

Как контролируют осадки и деформации здания геодезическими методами
Трещина, зазор или заметный крен показывают состояние объекта только в момент осмотра. Чтобы понять, развивается ли процесс, нужны повторные измерения относительно устойчивой основы. Геодезический мониторинг превращает отдельные отметки и координаты в ряд наблюдений: по нему оценивают осадки, горизонтальные перемещения, крены и скорость их изменения.
Короткий ответ. Мониторинг начинают с программы и исходного цикла, устанавливают устойчивые исходные пункты и деформационные марки, повторяют измерения сопоставимым методом и сравнивают динамику с установленными критериями. Разовый замер без нулевого состояния не показывает скорость деформации.
Геодезический и геотехнический мониторинг — не одно и то же
Геодезическая часть отвечает за пространственные изменения: отметки, координаты, горизонтальные и вертикальные перемещения, крен, взаимное положение конструкций. Геотехнический мониторинг шире: он может объединять геодезические наблюдения с контролем грунтов, подземных вод, усилий, раскрытия трещин, состояния ограждения котлована и окружающей застройки.
Поэтому обещание «проверить безопасность здания одним нивелированием» некорректно. Измерения показывают динамику выбранных точек, а причины и допустимость процесса оценивают совместно с проектными и расчетными данными, обследованием конструкций и другими наблюдениями.
Нормативную основу собирают под задачу. СП 305.1325800.2017 задает организационную рамку наблюдений во время строительства и реконструкции. Методическую часть по геодезическому определению вертикальных и горизонтальных сдвигов и крена сверяют с ГОСТ 24846-2019. Когда задача относится к состоянию уже существующего объекта, дополнительно проверяют область применения ГОСТ 31937-2024.
Когда нужны наблюдения
Программу разрабатывают исходя из риска и проектной задачи. Мониторинг особенно актуален:
- при разработке глубокого котлована рядом с существующими зданиями;
- при реконструкции с изменением нагрузок или схемы работы конструкций;
- при надстройке, пристройке и усилении основания;
- при признаках неравномерной осадки, крена или раскрытия трещин;
- при строительстве в сложных инженерно-геологических условиях;
- при устройстве ограждения котлована, водопонижении и изменении подземного пространства;
- когда проект прямо устанавливает контролируемые параметры и пороги реагирования.
Начинать наблюдения после появления жалобы поздно: без исходного состояния труднее отделить накопленное ранее смещение от изменений, связанных с текущими работами.
Что должно быть в программе мониторинга
Программа связывает риск с измерением и управленческим действием. Она определяет объекты, контролируемые параметры, размещение пунктов и марок, методы, точность, периодичность, форму отчета и порядок оповещения.
| Компонент программы | На какой вопрос отвечает |
|---|---|
| Перечень объектов | Какие здания, конструкции, котлован или окружающая застройка контролируются |
| Контролируемые параметры | Осадка, горизонтальное перемещение, крен, раскрытие трещины или другой показатель |
| Наблюдательная сеть | Где расположены исходные пункты и деформационные марки |
| Методика и точность | Чем и с какой достоверностью измеряют ожидаемое изменение |
| Исходный цикл | Как фиксируют состояние до начала влияющих работ |
| Периодичность | Когда выполняют очередной цикл и что меняет график |
| Критерии | С чем сравнивают результат и какие уровни требуют реакции |
| Оповещение | Кому, в какой срок и в какой форме передают тревожный результат |
| Отчетность | Какие таблицы, графики, схемы и выводы получает заказчик |
Периодичность нельзя назначать универсальной фразой «раз в месяц». Она зависит от этапа работ, скорости процесса и риска. Во время активной выемки грунта или изменения нагрузки циклы могут требоваться чаще, а после стабилизации — реже. Решение фиксируют в программе.

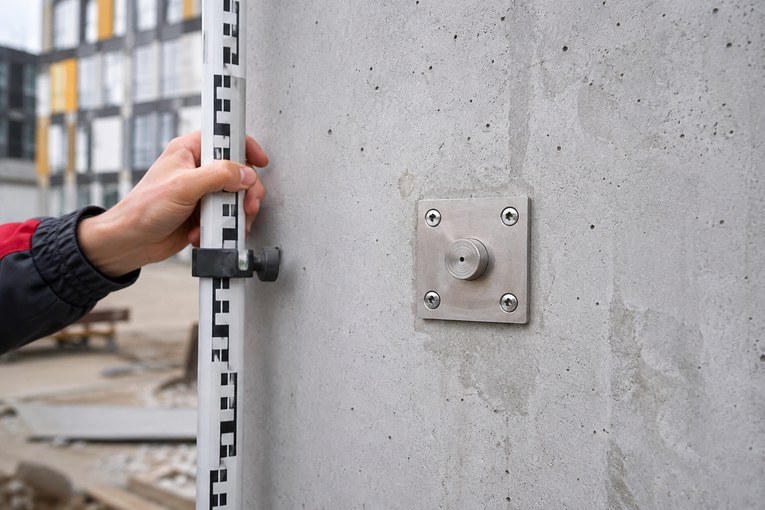

Исходные пункты и деформационные марки
Исходный пункт должен сохранять стабильность относительно контролируемого процесса. Если репер попадает в ту же зону влияния, что и здание, наблюдения могут показать ложную стабильность или, наоборот, несуществующее перемещение.
Деформационную марку закрепляют на конструкции так, чтобы она надежно передавала ее движение и оставалась доступной для повторных измерений. Тип марки выбирают под параметр и метод: высотную отметку, плановое перемещение, крен или пространственное положение.
Сеть проектируют как систему, а не как набор удобных точек. Проверяют:
- устойчивость и сохранность исходных пунктов;
- связь марки с контролируемой конструкцией;
- доступность визирования в течение всего периода;
- защиту от повреждения отделкой, техникой и временными сооружениями;
- достаточность избыточных измерений для контроля качества;
- возможность восстановить марку без разрыва ряда наблюдений.

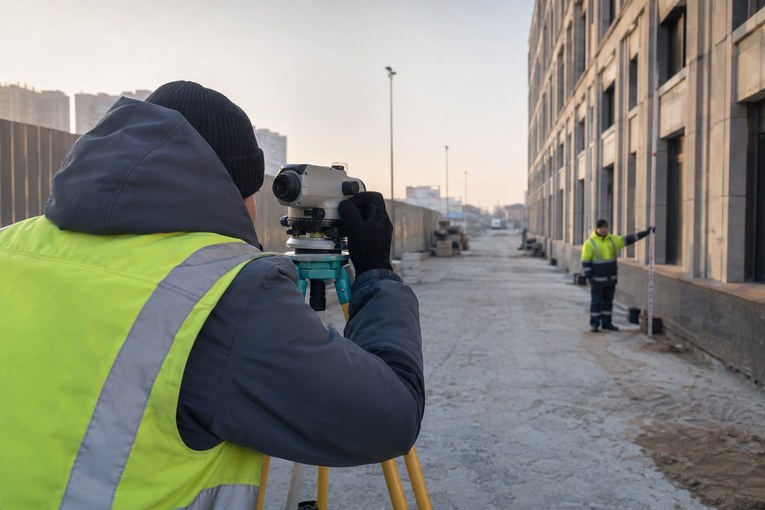

Как проводят один цикл наблюдений
- Осматривают сеть. Проверяют сохранность реперов, марок, створов и условий измерения.
- Выполняют контроль прибора. Используют поверенное оборудование и предусмотренную программой методику.
- Измеряют исходную основу. Убеждаются, что опорные пункты согласуются между собой.
- Наблюдают марки. Сохраняют одинаковую схему ходов, ориентирования и идентификацию точек.
- Уравнивают и контролируют результаты. Оценивают невязки и фактическую точность цикла.
- Сравнивают с предыдущими циклами. Рассчитывают накопленное изменение и разницу между соседними циклами, скорость и направление.
- Передают информацию. Выпускают очередной отчет или срочное уведомление по установленному регламенту.
Сопоставимость важнее внешней одинаковости отчетов. Смена методики, системы координат, исходного репера или способа закрепления марки должна быть объяснена, иначе скачок на графике можно ошибочно принять за движение здания.
Почему нулевой цикл критичен
Исходный цикл фиксирует положение до начала воздействия: разработки котлована, демонтажа, водопонижения, передачи новой нагрузки или другого этапа. Лучше выполнить его заблаговременно и подтвердить устойчивость сети повторными наблюдениями, чем снимать «ноль» одновременно с началом активных работ.
Если мониторинг начинается после появления деформации, результат все равно полезен: он показывает дальнейшую динамику. Но в отчете нужно честно указать границу интерпретации — величина, накопленная до первого цикла, неизвестна.

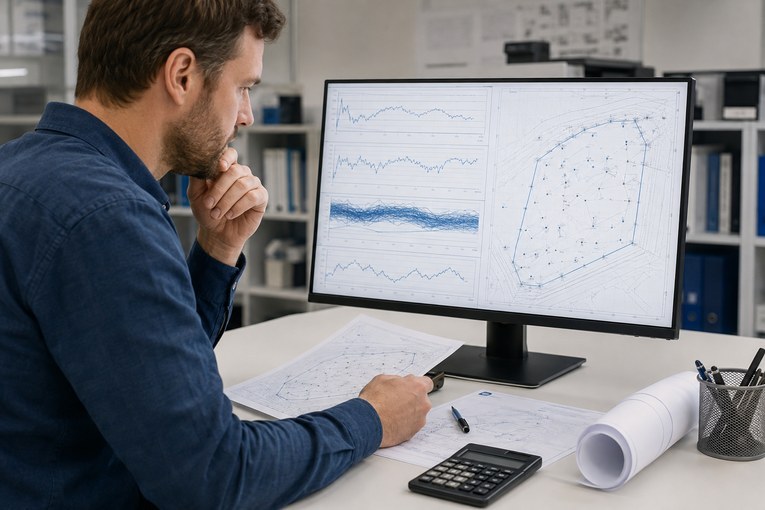

Как читать отчет
Хороший отчет содержит не только таблицу отметок. В нем показывают схему сети, идентификаторы точек, даты и условия наблюдений, примененную методику, фактическую точность, изменения между циклами и за весь период, графики динамики, состояние марок и выявленные ограничения.
| Ситуация в данных | Что сначала проверяют |
|---|---|
| Одна марка резко изменилась | Ее сохранность, закрепление и полевые материалы |
| Одинаково сместились все марки | Стабильность исходной основы и систему отсчета |
| Скорость растет несколько циклов | Связь с этапами работ и критериями программы |
| Значения колеблются около точности метода | Достаточность метода для ожидаемого процесса |
| Есть трещины, но нет геодезической динамики | Другие параметры мониторинга и локальное обследование |
Порог нельзя придумывать после получения результата. Контрольные и предельные значения должны быть связаны с проектом, расчетом или программой, а порядок действий — заранее распределен между участниками.
Нужно наблюдать за осадками или креном объекта?
ТопГео может организовать геодезическую часть геотехнического мониторинга: подготовить наблюдательную сеть, выполнить исходный и повторные циклы и представить динамику в согласованной форме.
Обсудить программу мониторингаЧто делать при превышении критерия
Геодезист не должен самостоятельно назначать усиление, менять технологию или объявлять здание аварийным. Его задача — подтвердить качество измерения, быстро передать результат и описать динамику. Дальнейшее решение принимают ответственные участники по программе: проектировщик, технический заказчик, строительный контроль и специалисты обследования.
Повторный контрольный замер полезен для исключения грубой ошибки, но он не должен задерживать срочное уведомление, если такой порядок предусмотрен программой. Все действия и изменения режима наблюдений фиксируют документально.
