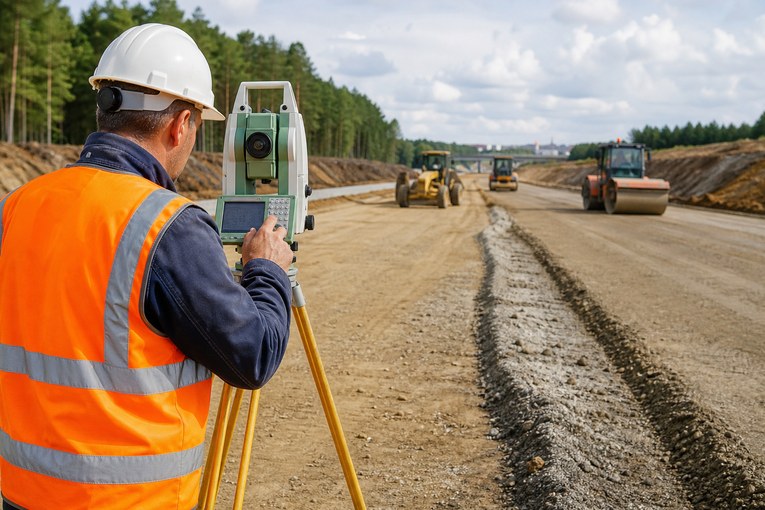

Как организовать геодезическое сопровождение строительства дороги
Автомобильная дорога — линейный объект, где ошибка распространяется вдоль трассы. Неверная отметка на одном пикете может нарушить водоотвод, а смещение оси — изменить ширину полосы, положение кювета, трубы или барьерного ограждения. Исправление после укладки следующего слоя дороже, чем контроль перед его закрытием.
Поэтому геодезическую службу включают в календарный график вместе с лабораторным и строительным контролем. Для каждого этапа заранее определяют, что разбивается, что снимается, кто принимает результат и когда выпускать исполнительную документацию.
Чем дорожная геодезия отличается от площадочного объекта
На здании основные работы сосредоточены вокруг компактной сетки осей. Дорога может проходить через разные системы доступа, рельеф, условия спутникового приёма и участки с различной устойчивостью пунктов. Рабочая основа должна обеспечивать единое положение по плану и высоте на всей длине объекта.
Важна также последовательность слоёв. Фактическая поверхность земляного полотна становится основанием для следующей конструкции; затем закрывается песком, щебнем или асфальтобетоном. Если съёмку отложить до конца, восстановить геометрию скрытого слоя уже нельзя.
Дорожный проект опирается не только на координаты. Геодезист работает с километражом, пикетажем, кривыми, поперечниками, уклонами, виражами, проектными отметками, ширинами и конструктивными слоями. Эти данные должны согласованно читаться в чертежах, цифровой модели и полевом контроллере.
Исходные данные и рабочая сеть
До начала разбивки проверяют проектную документацию, систему координат и высот, ведомость углов поворота и кривых, продольный профиль, типовые и индивидуальные поперечники, проект организации строительства, модели поверхностей и сведения о коммуникациях.
Пункты рабочей геодезической сети располагают с учётом этапности, движения техники, будущих выемок и насыпей. Их закрепляют вне зон разрушения, но так, чтобы обеспечивался контроль рабочих участков. Координаты и высоты проверяют независимыми измерениями; перед использованием после перерыва или интенсивных работ сохранность основы подтверждают снова.
Для протяжённой трассы полезна единая ведомость пунктов: номер, координаты, отметка, тип закрепления, дата контроля, схема подъезда и состояние. Иначе разные звенья могут использовать неодинаковые или повреждённые ориентиры.
Геодезический процесс по этапам
- Подготовить основу. Проверить исходные пункты, развить рабочую сеть, связать координаты, высоты и пикетаж.
- Восстановить трассу. Вынести ось, характерные точки кривых, границы полосы работ, сооружения и коммуникации.
- Контролировать земляное полотно. Снимать выемки, насыпи, откосы, кюветы и отметки поверхности по поперечникам.
- Принимать конструктивные слои. Проверять ширину, толщину, отметки и поперечные уклоны до укладки следующего слоя.
- Снимать сооружения и обустройство. Фиксировать трубы, лотки, бордюры, опоры, ограждения, знаки и примыкания.
- Собирать исполнительный комплект. Сопоставлять проект и факт по участкам, датам и видам работ, не откладывая документы до завершения трассы.
Рабочая схема должна совпадать с фактическим строительным потоком. Если подрядчик работает несколькими захватками, геодезические задания и съёмки также разделяют по ним.
Разбивка трассы, кривых и поперечников

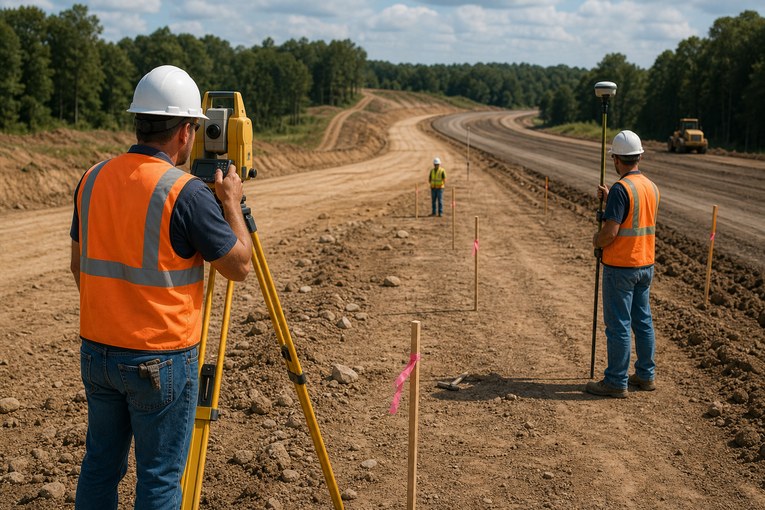

В натуру переносят ось дороги, начало и конец кривых, характерные точки переходных участков, пикеты, переломы профиля, границы земляного полотна и элементы водоотвода. На сложных участках добавляют промежуточные точки, чтобы машинист и мастер могли однозначно восстановить проектную геометрию.
Для автоматизированного управления техникой подготавливают цифровые модели и калибруют их относительно рабочей основы. Наличие 3D-модели не отменяет контроль: нужно убедиться в правильной версии поверхности, единицах, системе координат, антенне и локализации машины.
Отдельно проверяют сопряжения: примыкания к существующим дорогам, мостам, трубам, площадкам и въездам. Даже если каждый участок построен в своей геометрии правильно, ошибка на стыке создаёт уступ, неверный уклон или конфликт с конструкцией.
Земляное полотно и объёмы
При выемке и насыпи контролируют положение бровок, подошв, откосов, кюветов и проектной поверхности. Съёмка по поперечникам позволяет сравнить проект и факт, увидеть недобор или перебор и сформировать цифровую модель для расчёта объёмов.
Исходный рельеф фиксируют до начала работ. Промежуточные поверхности снимают по закрываемым периодам и материалам. Если один подрядчик разрабатывает выемку, а другой отсыпает насыпь, границы и даты моделей должны быть согласованы заранее.
Геометрический объём не сообщает автоматически массу материала, его плотность и степень уплотнения. Эти показатели относятся к лабораторному и производственному контролю. Подсчёт объёмов по съёмке отвечает на вопрос, какой объём заключён между согласованными поверхностями.
| Этап | Что контролирует геодезист | Когда фиксировать |
|---|---|---|
| Снятие растительного слоя | Границы и поверхность после снятия | До начала основных земляных работ |
| Выемка | Контур, откосы, отметки и фактическая поверхность | По ярусам или расчётным периодам |
| Насыпь | Границы слоя, отметки и поперечный профиль | До перекрытия следующим слоем |
| Планировка земляного полотна | Ширину, отметки, продольный и поперечный уклоны | Перед устройством основания |
| Водоотвод | Ось, дно, уклон, выпуски и сопряжения | До закрытия и при готовности участка |
Контроль слоёв дорожной одежды

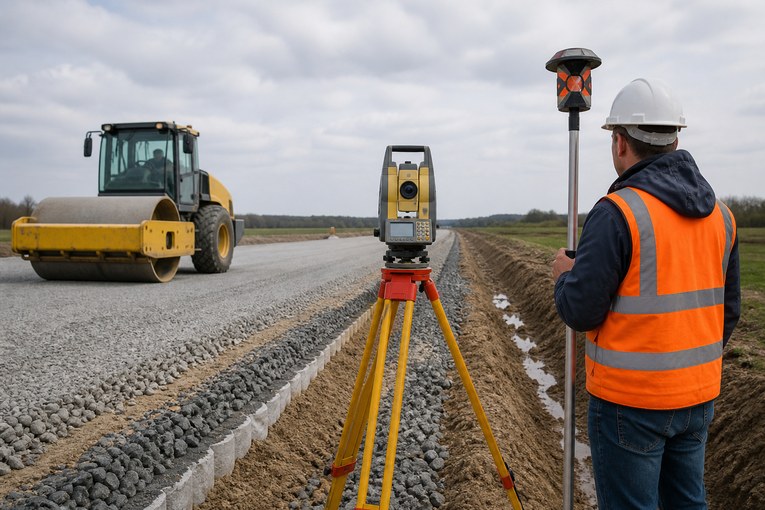

Каждый слой проверяют как самостоятельную поверхность. Геодезическая съёмка показывает положение и отметки; толщину слоя определяют по разности согласованных поверхностей с учётом метода и плотности измерений. Локальная контрольная точка не характеризует автоматически весь участок.
Для основания и покрытия обычно важны:
- ширина и положение кромок;
- отметки по оси и характерным точкам поперечника;
- продольный профиль;
- поперечные уклоны и виражи;
- сопряжения полос, примыканий и искусственных сооружений;
- площадь и границы выполненной захватки.
Геодезический результат рассматривают вместе с лабораторными испытаниями ровности, плотности, прочности и характеристик смеси. Съёмка не подтверждает качество материала, а лаборатория не заменяет пространственный контроль.
Трубы, ливневая система и инженерные сети
Круглые и прямоугольные трубы, колодцы, лотки, дренажи и пересекающие коммуникации снимают до засыпки. На исполнительной схеме важны ось, входные и выходные отметки, габариты, уклон, положение оголовков и привязка к трассе.
Ошибку водоотвода может быть сложно обнаружить по готовому покрытию. Поэтому отметки дна и сопряжения проверяют до закрытия. Для существующих коммуникаций требуется актуальная топографическая основа и, при необходимости, согласование инженерных сетей.
Исполнительная съёмка коммуникаций внутри дорожного объекта должна иметь тот же координатный каркас, что и дорога. Отдельные локальные схемы без общей привязки затрудняют эксплуатацию и реконструкцию.
Что входит в исполнительный комплект
Исполнительная геодезическая съёмка дорожного объекта формируется поэтапно. В документах показывают фактические значения, проектные данные и отклонения в форме, согласованной с заказчиком и строительным контролем.
Комплект может включать:
- схемы земляного полотна и откосов;
- продольные и поперечные профили;
- схемы оснований и покрытий;
- исполнительные материалы по трубам, водоотводу и сетям;
- ведомости координат, отметок, уклонов и отклонений;
- цифровые поверхности и файлы DWG;
- расчёты объёмов по периодам;
- акты и журналы передачи разбивочных данных.
Имена файлов, пикетаж и границы участков должны совпадать между схемами и производственным учётом. Документ «дорога, участок 1» без начала, конца и даты трудно связать с конкретным объёмом работ.
Организация работы для генподрядчика
- Утвердите матрицу этапов: что разбивается, снимается и предъявляется.
- Закрепите единый порядок версий проекта и цифровых моделей.
- Свяжите заявки геодезистам с захватками и сроками закрытия работ.
- Не разрешайте закрывать слой до получения требуемой съёмки.
- Проводите независимый контроль критических стыков и пунктов основы.
- Еженедельно сверяйте перечень выполненных работ с готовностью исполнительных схем.
Такой порядок снижает риск, что в конце проекта обнаружится большой разрыв между физически построенной дорогой и подтверждающими документами. Геодезическое сопровождение удобно планировать как производственную функцию с закреплённой ответственностью, а не как набор разовых заявок.
Нужен единый геодезический цикл для линейного объекта?
ТопГео может увязать рабочую сеть, разбивку, контроль слоёв, объёмы и исполнительные схемы с графиком дорожных работ. Для оценки передайте проект, протяжённость, захватки и требования заказчика.
Обсудить геодезию для строительстваТипичные ошибки
Разные бригады используют разные версии модели
Ось и поверхность в контроллере не совпадают с рабочими чертежами. Версии файлов следует выдавать централизованно и фиксировать в задании.
Съёмку скрытых слоёв откладывают до конца
После укладки покрытия невозможно восстановить фактическое положение основания с требуемой достоверностью. Контроль включают в разрешение на закрытие работ.
GNSS применяют без проверки условий
Спутниковый приём удобен на открытой трассе, но помехи, деревья, сооружения и неверная локализация влияют на результат. Критические точки контролируют независимым методом.
Объёмы считают по несопоставимым поверхностям
Разные границы, даты или системы координат дают формально точное, но неверное число. В расчёте фиксируют обе поверхности и общую область сравнения.
Исполнительные схемы не связаны с пикетажем
Без начала, конца и стороны дороги трудно понять, к какому участку относятся значения. Линейная адресация должна быть единообразной во всех документах.
