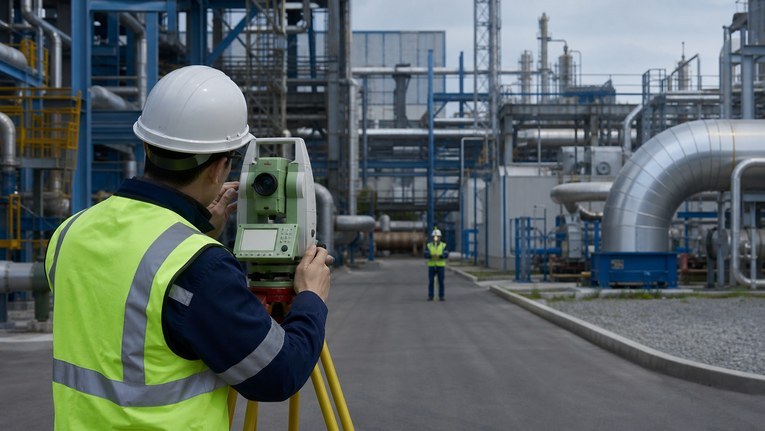

Геоподоснова для реконструкции действующего промышленного объекта
На действующем предприятии территория меняется годами: сети перекладывают во время ремонтов, оборудование переставляют, проезды усиливают, небольшие объекты не всегда попадают в общий архив. Остановка производства ради единовременной полной съёмки часто невозможна. Поэтому инженерные изыскания организуют по этапам и приоритетам риска.
Три источника дают три разных ответа
| Источник | Сильная сторона | Ограничение |
|---|---|---|
| Архивный генплан и проекты | Показывают первоначальный замысел и проектные связи | Не подтверждают фактическое исполнение и поздние изменения |
| Исполнительные схемы | Фиксируют положение конкретно выполненного элемента | Могут быть разрознены, в разных системах и версиях |
| Новая фактическая съёмка | Показывает доступные объекты и современный рельеф | Скрытые и недоступные элементы требуют дополнительных методов |
Правильный результат не стирает противоречия. Он показывает, где данные подтверждены измерением, где перенесены из документа, а где положение остаётся ориентировочным и требует проверки до вскрытия или проектного решения.
С чего начать обследование
- Определите проектный контур и критические зоны. Отдельно выделите места котлованов, проходов сетей, фундаментов и подключения.
- Соберите архив. Запросите генеральные планы, проекты, исполнительные схемы, журналы ремонтов и данные эксплуатации.
- Создайте единую координатную основу. Проверьте пункты, системы координат и высот всех наборов.
- Снимайте по этапам. Согласуйте доступ, режимные зоны, окна производства и требования безопасности.
- Ведите реестр расхождений. Каждому конфликту назначьте статус, ответственного и способ проверки.

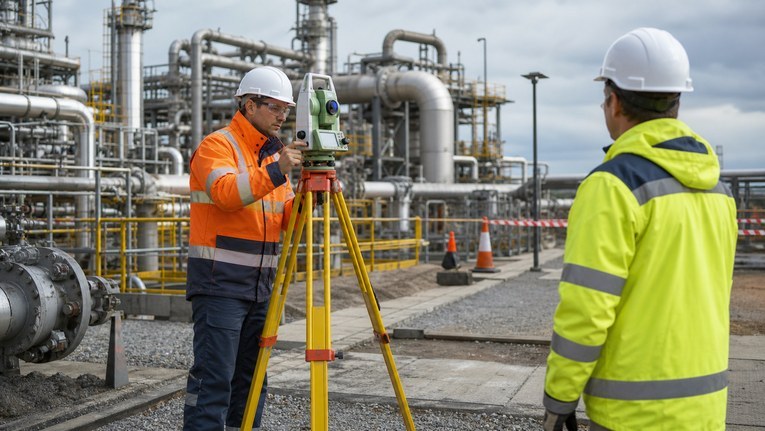

Как работать, не останавливая производство
Полевую программу делят на доступные наружные зоны, помещения, режимные участки и места, которые можно обследовать только во время технологического окна. Для движущегося транспорта и работающего оборудования заранее согласуют маршруты и наблюдающих. Результаты выпускают версиями, чтобы проектировщик мог начать с подтверждённой части, не принимая непроверенные данные за окончательные.
Критичные скрытые коммуникации проверяют прицельно. Архивная трасса полезна для поиска, но не должна безусловно управлять новым фундаментом или траншеей. Метод подтверждения выбирают по типу сети, доступу, материалу и последствиям ошибки.

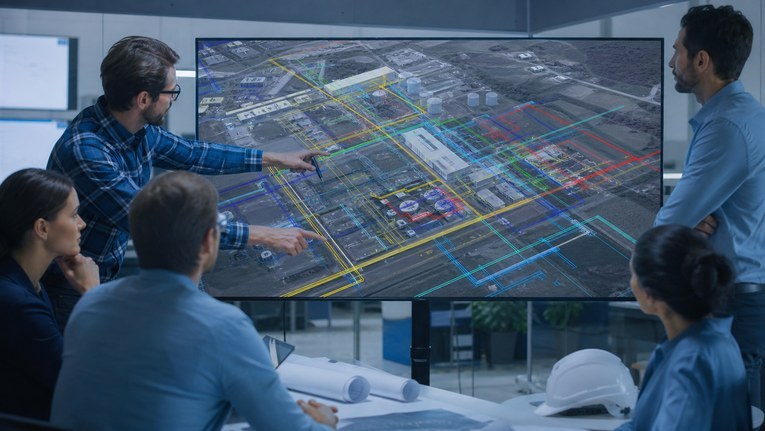

Матрица достоверности вместо одного слоя
В цифровой модели или CAD-файле удобно разделить сведения по происхождению:
- измерено в текущем цикле;
- подтверждено исполнительной схемой и контрольной точкой;
- перенесено из архива;
- обнаружено косвенно;
- проектируется;
- демонтировано или не найдено.
Так проектировщик видит не только линию, но и уровень доверия. Для каждой зоны можно назначить допустимое действие: проектировать, проверить перед выпуском, обследовать до земляных работ или исключить из решений.
Как передать результат проектировщику
Комплект должен включать актуальную графику, технический отчёт, описание координатной и высотной основы, перечень использованных архивов, реестр противоречий и ограничения съёмки. Важно указать дату состояния каждой зоны: при поэтапной реконструкции общий штамп «на дату выпуска» может скрыть разные периоды измерений.
Связь изысканий с дальнейшими решениями подробнее разобрана в материале о приёмке результатов инженерных изысканий. Для строительного этапа может понадобиться геодезическое сопровождение и исполнительная фиксация каждого переустроенного участка.
