Почему экспертиза требует учитывать грунтовые условия при проектировании наружных сетей

На плане водопровод и канализация выглядят как линии с отметками. Но за каждой отметкой стоит несколько ограничений: промерзание, рельеф, уклон, нагрузка от транспорта, уровень подземных вод, материал трубы и поведение грунта после обратной засыпки. Если в проекте показана глубина, но не видно, откуда она взялась, эксперту нечего проверять, кроме самой цифры.

Именно такой практический вопрос вошёл в программу семинара Главгосэкспертизы России «Инженерная инфраструктура: ТОП-10 замечаний экспертизы — от общего к частному», состоявшегося 24 сентября 2026 года. В перечне тем отдельно названы глубина заложения наружных сетей водоснабжения и водоотведения с учётом грунтовых условий, а также мероприятия для пучинистых и просадочных грунтов. Это не новое правило и не отчёт о каждом рассмотренном проекте. Программа показывает, какие несогласованности эксперты считают повторяющимися и прикладными.

Почему одной отметки на профиле недостаточно

Глубина наружной сети — не самостоятельное число из справочника. Она считается от проектной или фактической поверхности, зависит от диаметра трубы и меняется по трассе. На одном участке сеть проходит под газоном, на другом — под дорогой, пересекает существующие коммуникации, подходит к колодцу или попадает в водонасыщенный слабый грунт.

Эксперт сопоставляет решения разных разделов. Если в инженерно-геологическом отчёте указаны пучинистые грунты и высокий уровень подземных вод, а профиль сети не содержит защитных мероприятий, возникает содержательное противоречие. Если на генплане изменены отметки территории, а расчёт выполнен от прежней поверхности, формально аккуратный профиль перестаёт описывать реальную стройку.

Полезно разделять три величины:

• нормативную или расчётную характеристику промерзания грунта для площадки;
• глубину проникания нулевой температуры, которую применяют при проектировании трубопроводов;
• фактическую проектную отметку низа, лотка или верха конкретной трубы.

Эти понятия связаны, но не взаимозаменяемы. Поэтому таблица «глубина промерзания по городам» не заменяет расчёт профиля сети.

Что нормы говорят о водопроводе

СП 31.13330.2021 для наружного водоснабжения связывает глубину заложения с максимальной сезонной глубиной грунта с нулевой температурой. Для труб диаметром до 500 мм глубину по низу трубы определяют как сумму этой глубины, 0,3 м и наружного диаметра трубы. Для труб большего диаметра применяется иная запись формулы.

Самая важная часть находится не только в формуле. Глубину нулевой изотермы устанавливают по наблюдениям за фактическим промерзанием в холодную малоснежную зиму и по опыту эксплуатации сетей. Учитывают и будущее изменение территории: например, удаление снега или устройство дорожного покрытия. При отсутствии таких наблюдений используют расчёт по СП 22.13330 с климатическими данными действующего СП 131.13330.2025.

Уменьшить глубину можно не произвольно, а при обоснованных мерах, исключающих замерзание арматуры, появление льда внутри трубы, повреждение труб и стыков, ледяные пробки. Дополнительно проверяют транспортные нагрузки и пересечения с другими коммуникациями.

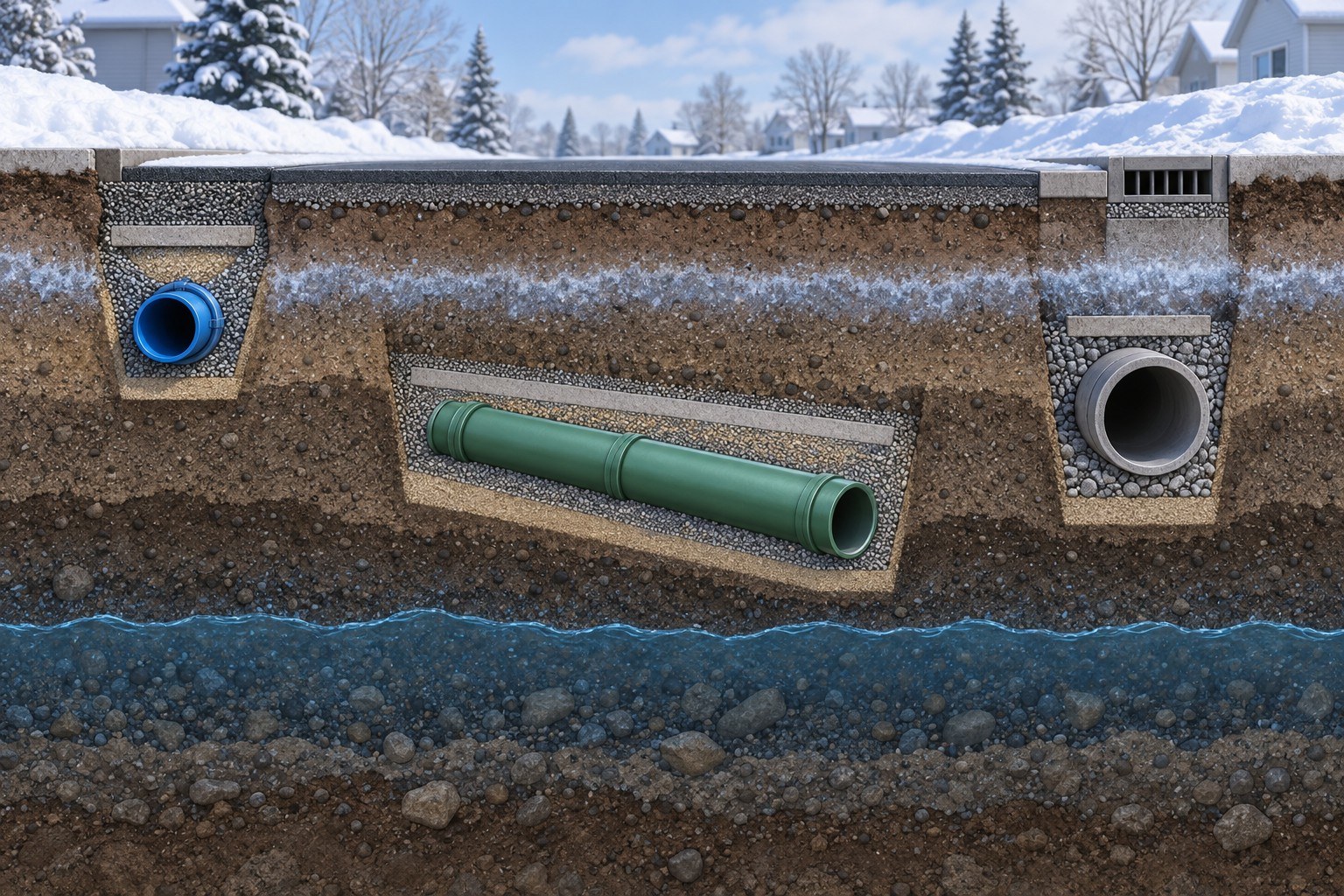

Почему канализацию нельзя проектировать по правилу водопровода

Для самотечной канализации действует другая логика. По СП 32.13330.2018 глубину трубопроводов водоотведения принимают с учётом строительной климатологии и опыта эксплуатации местных сетей. Если данных нет, минимальную отметку лотка допускается назначать выше глубины проникания нулевой температуры: на 0,3 м для труб диаметром до 500 мм и на 0,5 м для более крупных труб. До верха трубы должно оставаться не менее 0,7 м для защиты от наземного транспорта.

Это не означает, что любую бытовую канализацию можно автоматически уложить мельче водопровода на 30 см. Нужно сохранить уклон и пропускную способность, проверить выпуски, колодцы, пересечения, нагрузку на трубу и температурный режим. Для ливневой канализации СП отдельно требует принимать глубину по теплотехническому расчёту; при его отсутствии ориентируются на глубину проникания нулевой температуры по верху трубы.

Какие данные о грунтах действительно влияют на решение

Слова «суглинок» или «песок» сами по себе не закрывают вопрос. Проектировщику нужны положение слоёв по трассе, их физические свойства, степень водонасыщения, уровень и режим подземных вод, наличие насыпных и слабых грунтов. Для пучения особенно важна комбинация типа грунта, влаги и промерзания.

При замерзании влажный пучинистый грунт способен поднимать трубу, колодец и основание неравномерно. После оттаивания возможны осадки и разуплотнение. Просадочный грунт создаёт другой риск: его структура может резко деформироваться при замачивании. Поэтому одинаковая глубина на всём профиле не доказывает одинаковую надёжность.

Если трасса проходит по неоднородной площадке, в проекте могут потребоваться подготовка основания, замена грунта, непучинистая обсыпка, водоотвод, закрепление, теплоизоляция или конструктивная защита узлов. Конкретный набор выбирает проектировщик по данным изысканий и расчётам, а не по универсальному списку из статьи.

Как подготовить обоснование, которое можно проверить

Надёжное решение видно не по объёму пояснительной записки, а по связям между исходными данными, расчётами и чертежами.

Особое внимание нужно уделить расхождениям между разделами. Например, теплоизоляция указана в записке, но отсутствует в спецификации; замена грунта есть на узле, но не попала в ведомость объёмов; новая планировка показана на генплане, а профиль построен по старым отметкам. Каждая такая мелочь меняет проверяемость и стоимость решения.

Что запросить у проектировщика до экспертизы

Заказчику не обязательно самостоятельно пересчитывать профиль. Достаточно попросить короткую записку, где видно:

• от какой поверхности и до какой части трубы измерена глубина;
• какие климатические данные и редакции СП использованы;
• какие инженерно-геологические данные относятся к трассе;
• где находятся пучинистые, просадочные, слабые и водонасыщенные грунты;
• чем подтверждено уменьшение глубины, если оно принято;
• как решение согласовано с уклонами, пересечениями и проектной планировкой.

Если ответы собраны в одном месте и совпадают с чертежами, типовое замечание превращается в понятную инженерную проверку. Если проект содержит только готовые отметки, причины решения приходится восстанавливать уже после получения замечаний.

Главное

Замечание к глубине заложения обычно возникает не потому, что эксперт ожидает одну «правильную» цифру для всего региона. Проблема появляется, когда проектная отметка не связана с климатом, грунтами, эксплуатацией и смежными разделами. Для водопровода и разных видов канализации действуют разные правила, а пучинистые и просадочные грунты требуют отдельных мер.

Лучший момент для проверки — до выпуска рабочей документации и ведомостей объёмов. Тогда изыскатель может уточнить исходные данные, проектировщик — пересчитать профиль, а заказчик — увидеть изменение стоимости до стройки, а не после замечания экспертизы.

Источники

• Главгосэкспертиза России: программа семинара «Инженерная инфраструктура: ТОП-10 замечаний экспертизы»
• СП 31.13330.2021 «Водоснабжение. Наружные сети и сооружения», пункты 11.40–11.43
• СП 32.13330.2018 «Канализация. Наружные сети и сооружения», раздел 6.2
• Росстандарт: карточка действующего СП 131.13330.2025 «Строительная климатология»
• СП 22.13330.2016 «Основания зданий и сооружений»
