Как GNSS, камера и LiDAR объединяются в одном полевом приборе
GNSS-приёмник уже не обязательно ограничивается координатами точки под вехой. Камеры помогают наводиться на недоступные объекты и видеть будущую точку выноса, инерциальный блок компенсирует наклон, а компактный LiDAR собирает локальное облако точек. В 2026 году эти функции всё чаще объединяются в одном полевом инструменте.
Свежий пример направления — CHCNAV ViLi i100. Производитель называет его Visual-LiDAR GNSS RTK-приёмником: в корпусе совмещены многосистемный GNSS, IMU, четыре камеры и лазерный сканер. Сам прибор представлен не в 2026 году — подробный материал о нём CHCNAV опубликовала 5 декабря 2025 года. Но в июле 2026 года компания прямо включила объединение GNSS, зрения, IMU и LiDAR в следующий этап развития геопространственных технологий.
Почему в одном корпусе стало несколько измерительных систем
У каждого датчика есть сильная сторона и собственный источник ошибок. GNSS связывает измерения с системой координат, но чувствителен к закрытому небу и переотражениям. Камера распознаёт сцену и позволяет отметить точку на изображении, однако зависит от освещения, контраста и калибровки. IMU отслеживает ориентацию и движение, но её ошибка накапливается без внешней коррекции. LiDAR независимо измеряет геометрию ближайших поверхностей, зато сам по себе не знает координаты объекта в государственной или проектной системе.
Идея слияния датчиков состоит не в механическом сложении функций. Прибор использует разные источники, чтобы поддерживать положение и ориентацию, когда одному каналу не хватает информации. При хорошей спутниковой видимости GNSS задаёт глобальные координаты. Возле фасада, под деревьями или рядом с сооружениями визуальные признаки, инерциальные измерения и локальная лазерная геометрия помогают продолжить работу либо измерить объект дистанционно.
Что находится внутри CHCNAV ViLi i100
ViLi i100 удобно рассматривать не как «приёмник со сканером», а как набор взаимосвязанных измерительных подсистем. Ниже приведены сведения с официальной страницы продукта. Значения относятся к паспортным режимам и не являются обещанием результата на любой площадке.
| Подсистема | Заявленная характеристика | Практическая роль | Что влияет на результат |
|---|---|---|---|
| GNSS RTK | Полный набор спутниковых систем; до 0,8 см по плану и 1,5 см по высоте | Координаты отдельных точек и привязка данных | Спутниковая геометрия, поправки, многолучёвость, помехи, исходная основа |
| IMU | Частота 200 Гц | Компенсация наклона и оценка ориентации при движении | Калибровка, длительность участка без внешней коррекции, динамика оператора |
| Камеры | Четыре камеры, в том числе 8-Мп телеобъектив | Визуальное измерение удалённой или труднодоступной точки, AR-вынос | Освещение, резкость, видимость объекта, калибровка |
| LiDAR | До 860 544 точек/с; обзор 360° по горизонтали и 90° по вертикали | Локальное облако точек, геометрия окружения, поддержка SLAM | Дальность, отражающая способность, угол падения, движение, перекрытие траектории |
| Корпус и связь | Масса 1,39 кг, IP67, Bluetooth и Wi-Fi | Работа одним полевым комплектом | Время автономной работы, температура, ПО, передача и объём данных |
Для LiDAR производитель указывает дальность 30 м при отражающей способности 10% и 70 м при 80%, а типовую точность — 1,5 см (1σ). Такая разница по дальности принципиальна: светлая ровная стена и тёмная влажная поверхность дают прибору неодинаковые условия. Предельное значение нельзя автоматически переносить на каждый материал.
CHCNAV также заявляет до 5 см в затруднённых условиях, до 5 см в радиусе 20 м на участках без GNSS при совместной работе SFix 2.0, LiDAR и SLAM, а для визуального измерения — 5 см на 15 м. Это данные производителя. Для сметы, методики и технического отчёта их следует подтверждать на типовом объекте и контрольных точках.
Официальные фотографии и галерея ViLi i100 доступны на странице продукта CHCNAV. Условия сайта требуют письменного разрешения для коммерческого переиспользования фотографий и графики, поэтому ТопГео не копирует фирменные изображения. Иллюстрации в статье — собственные концептуальные схемы процесса и не изображают конкретную модель прибора.

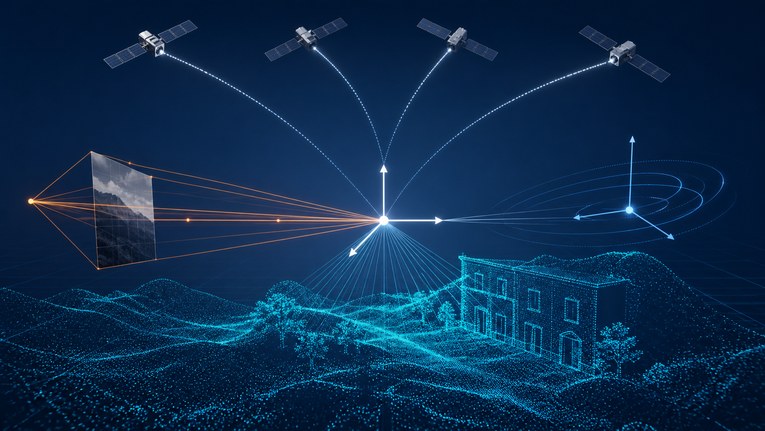

Как работает слияние данных в поле
Упрощённый рабочий цикл можно представить так:
- GNSS задаёт внешнюю привязку. На открытом участке RTK-решение связывает положение прибора с принятой системой координат.
- IMU отслеживает наклон и движение. Оператору не обязательно удерживать веху строго вертикально для каждого измерения, если режим и точность это допускают.
- Камеры фиксируют визуальные ориентиры. Изображение помогает выбрать недоступную точку, сопоставить её с пространственным положением и показать направление при выносе.
- LiDAR измеряет ближайшую сцену. Лазерные точки дают форму фасада, откоса, насыпи, траншеи или другого окружения и поддерживают локальное позиционирование.
- Алгоритм объединяет наблюдения. Система оценивает траекторию и положение измерений, используя доступные в конкретный момент каналы.
- Геодезист выполняет контроль. Результат сверяют с независимыми точками, допусками задания и ожидаемой геометрией, а не принимают только по статусу в приложении.
Последний этап нельзя исключить. Большое число датчиков способно повысить устойчивость, но одновременно добавляет калибровки, преобразования координат и программную обработку. Ошибка может появиться не только в спутниковом решении, но и во взаимной ориентации камеры, LiDAR и антенны.

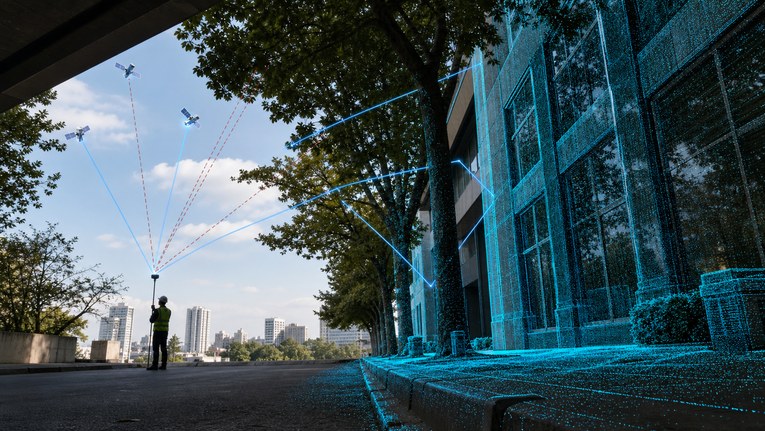

Закрытое небо, потеря сигнала и помехи — не одно и то же
Выражение «GNSS не работает» скрывает разные ситуации. От причины зависит, поможет ли визуально-лазерный режим.
| Условия | Что происходит | Чем помогают дополнительные датчики | Ограничение |
|---|---|---|---|
| Фасад, деревья, городской каньон | Часть спутников закрыта, появляются переотражения | Камера, IMU и LiDAR поддерживают локальную геометрию и дистанционные измерения | Внешняя привязка всё равно должна быть надёжно получена и проверена |
| Короткий проход под навесом или рядом с препятствием | RTK-решение временно ухудшается или пропадает | SLAM и инерциальная траектория могут продолжить локальное позиционирование | Ошибка растёт с длиной и сложностью участка без опоры |
| Помещение или тоннель | Спутниковые сигналы недоступны | LiDAR и визуальные признаки строят относительную траекторию и сцену | Нужны точки связи с внешней системой координат и контроль замыкания |
| Радиопомеха или преднамеренное подавление | Полезный GNSS-сигнал перекрыт либо искажён | Локальные датчики сохраняют относительные измерения | Слияние датчиков не делает прибор невосприимчивым к глушению и не гарантирует глобальные координаты |
Поэтому ViLi i100 корректнее описывать как инструмент для сложной спутниковой обстановки и локального продолжения измерений, а не как универсальное средство против любых проблем GNSS. Для работ в условиях радиопомех нужен отдельный план: контроль качества решения, резервная методика, опорная сеть и при необходимости тахеометрические измерения.
Какие задачи выигрывают от комбинированного прибора
Топографическая съёмка со смешанными объектами
На открытом участке удобно собирать характерные точки RTK-методом. У фасада, за ограждением или у бровки откоса камера помогает измерить объект дистанционно, а LiDAR — получить более плотное описание локальной поверхности. Для профессиональной топографической съёмки это способ сократить переключения между приборами, но состав работ и контроль остаются частью программы.
Труднодоступные и опасные точки
Не каждую точку безопасно брать наконечником вехи. Край траншеи, верх ограждения, угол фасада или элемент над проезжей частью можно определить по визуальному режиму либо локальному облаку. Польза здесь измеряется не только временем, но и снижением числа опасных подходов.

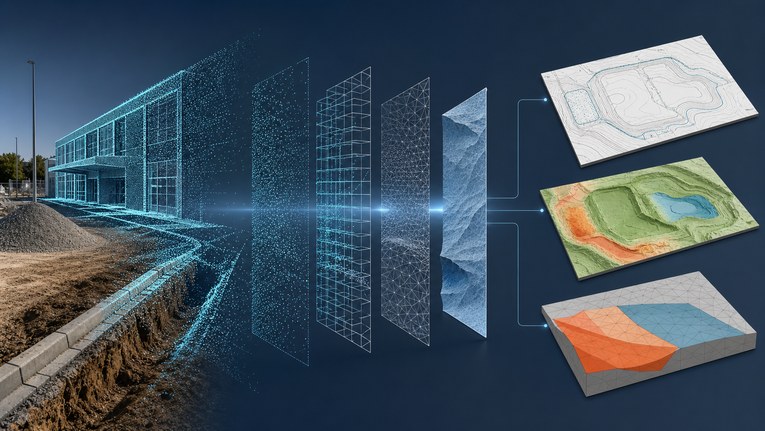

Локальная фиксация рельефа и объёмов
Плотный набор точек удобен для небольших насыпей, выемок и складов материала, где нескольких пикетов недостаточно для формы поверхности. Производитель сообщает о точности расчёта объёма до 99,98%, но без схемы эталона, геометрии объекта и методики это нельзя считать универсальной погрешностью. В реальном подсчёте объёмов важны граница участка, базовая поверхность, плотность, тени и контрольные измерения.
Вынос и поиск проектной точки
Дополненная реальность показывает направление к точке на экране, что бывает удобнее стрелки и числовых смещений. CHCNAV заявляет прирост эффективности AR/CAD-выноса до 50%. Это оценка производителя; практический выигрыш зависит от подготовки данных, видимости, квалификации оператора и количества точек.
Инженерные изыскания в неоднородной среде
На одной трассе встречаются открытые участки, лес, застройка и зоны возле сооружений. Возможность менять режим без перевозки отдельного сканера выглядит привлекательной для геодезических изысканий. Однако требования к точности и методике определяются заданием, а не доступной кнопкой прибора.
Что такой прибор не заменяет
Комбинация GNSS, камер и LiDAR не означает, что парк геодезической техники можно сократить до одного устройства.
- Тахеометр остаётся нужен, когда требуются контролируемые угловые и линейные измерения, работа по заданным пунктам, высокая точность возле конструкций или независимая проверка без GNSS;
- Наземный лазерный сканер остаётся сильнее в задачах полного сферического покрытия, дальней дистанции, системной съёмки сооружений и предсказуемой плотности с каждой стоянки;
- Мобильный SLAM-сканер остаётся отдельным классом для протяжённых интерьеров и интенсивного сбора больших облаков;
- Геодезическая основа не исчезает: локальную сцену необходимо связать с требуемой системой координат и высот;
- Камеральная обработка не исчезает: данные нужно очистить, проверить, классифицировать и превратить в план, модель, ведомость или иной результат;
- Методика и контроль не автоматизируются полностью: специалист выбирает режим, оценивает условия и доказывает соответствие допускам.
Если заказчику требуется полноценная геометрия здания, промышленной площадки или сооружения, разумнее сначала определить требования к результату, а затем выбирать между комбинированным приёмником и профессиональным лазерным сканированием.
Как проверить комбинированный прибор до покупки
Сравнивать такие устройства по одной строке «точность» недостаточно. Полезнее провести пилот на типовой площадке компании.
- Подготовьте контрольную площадку. Включите открытое небо, фасад, деревья, тёмные и светлые поверхности, перепады высот и несколько независимо определённых точек.
- Опишите конечный результат. Проверяйте не красивое облако в приложении, а координаты, полноту, форматы и чертёж или модель, которые получает заказчик.
- Разделите режимы. Отдельно оцените RTK, наклон, визуальное измерение, LiDAR/SLAM и переходы между ними.
- Измерьте контроль дважды. Выполните проходы в разных направлениях и сравните с тахеометрическими либо иными независимыми данными.
- Проверьте слабые поверхности. Стекло, вода, тёмный материал, сетка, блестящий металл и острые кромки могут давать пропуски или выбросы.
- Пройдите весь программный цикл. Откройте экспорт в используемом CAD/GIS, проверьте систему координат, атрибуты, объём файлов и время обработки.
- Посчитайте стоимость владения. Учтите лицензии, обучение, сервис, калибровку, аккумуляторы, хранение данных и совместимость с текущим ПО.
Что тренд означает для геодезических компаний
Главное изменение — не появление ещё одного датчика в корпусе. Меняется единица полевой работы. Раньше бригада выбирала технологию до выезда: RTK для точек, тахеометр для закрытого участка, сканер для плотной геометрии. Теперь часть решений можно принимать на месте, переключаясь между точечным, визуальным и облачным представлением.
Это даёт три потенциальных преимущества: меньше недоступных пикетов, более полное описание сложных участков и меньше перестановок разных комплектов. Но выгода появится только при стандартизированном контроле. Если сотрудники не различают RTK-точность, относительную SLAM-траекторию и точность отдельной точки облака, гибридный прибор создаёт ложное чувство надёжности.
Для российской компании перед закупкой особенно важна проверка всей цепочки: доступность поставки и сервиса, обучение, язык и обновления ПО, экспорт в используемые форматы, работа без постоянного интернета, хранение данных и возможность получить калибровочные документы. Эти условия меняются быстрее паспортных характеристик, поэтому их следует фиксировать в договоре с поставщиком на момент покупки.
Сам ViLi i100 показывает направление рынка, но не доказывает, что один корпус оптимален для каждой бригады. При регулярных точечных RTK-работах дополнительные функции могут не окупиться. При сложных фасадах, смешанной застройке, локальных объёмах и частых недоступных точках их ценность выше.
Передайте ТопГео границы участка, требования к точности и ожидаемый формат результата. Специалисты определят, где достаточно GNSS, а где нужны тахеометрия, сканирование и независимый контроль.
