Зачем геодезическому GNSS-приёмнику сигналы L5
В характеристиках новых приёмников всё чаще появляется L5. Со стороны это выглядит как простое прибавление ещё одной частоты к L1 и L2. На практике значение зависит от того, какие спутники видит прибор, как ПО комбинирует наблюдения и что происходит с данными после поля. Обновление Emlid Studio 1.10, добавившее L5 и экспорт RINEX 3.04 для Reach RS4/RS4 Pro, хорошо показывает: новый сигнал должен поддерживаться всей цепочкой, а не только антенной.
Почему геодезисту нужны несколько частот

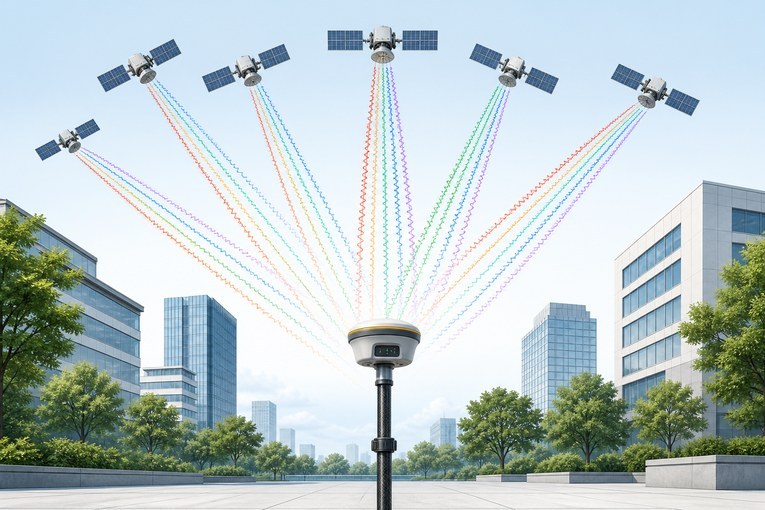

Радиосигнал от спутника задерживается в ионосфере. Величина задержки зависит от частоты. Сравнивая наблюдения L1, L2 и L5, приёмник лучше оценивает эту составляющую ошибки. Дополнительная частота также даёт больше комбинаций для обнаружения срывов фазы и разрешения неоднозначностей.
L5 расположен в защищённом авиационном диапазоне и проектировался как более мощный и широкополосный сигнал. Но конкретный выигрыш зависит от созвездия и спутникового блока: не каждый видимый аппарат передаёт один и тот же набор сигналов.
| Условие | Что может дать L5 | Чего L5 не исправит |
|---|---|---|
| Длинная база или активная ионосфера | лучшее моделирование задержки | ошибочные координаты базы |
| Частичные помехи на одной частоте | дополнительный независимый сигнал | широкополосное глушение всех диапазонов |
| Постобработка | больше наблюдений и комбинаций | потерю сигналов при конвертации |
| Городская застройка | иногда устойчивее решение | многолучёвость от близких фасадов полностью |
| Открытое небо | более надёжная избыточность | плохую методику контроля |
Когда третья частота заметна в работе
На короткой базе под чистым небом современный двухчастотный прибор и так быстро получает FIX. Там разница может быть небольшой. L5 становится интереснее при нестабильной ионосфере, длинных линиях, частичном затенении и при постобработке продолжительных наблюдений.

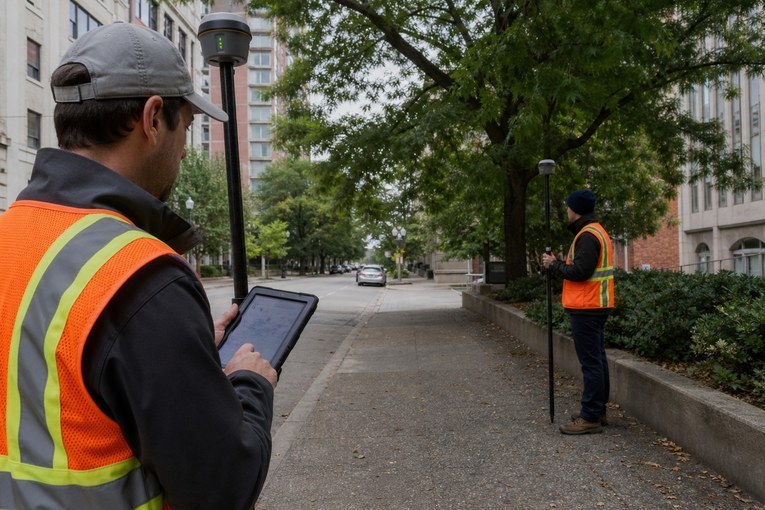

Нельзя обещать, что любой прибор «с L5» будет точнее любого прибора без него. Важны антенна, радиочастотный тракт, алгоритм, калибровки и качество остальных сигналов. Сравнивать следует готовое решение по контрольным точкам, а не число галочек в спецификации.
Что такое RINEX 3.04 в этой цепочке
RINEX — текстовый формат обмена спутниковыми наблюдениями. Версии семейства 3.x умеют явно описывать разные созвездия, частоты и коды сигналов. Поддержка 3.04 важна, когда сервис постобработки или заказчик ожидает конкретную версию и полный набор наблюдений.
Если полевой лог содержит L5, а конвертер записывает старую схему или не поддерживает нужные типы, часть данных исчезнет. Файл откроется, но обработчик не получит ту избыточность, ради которой использовался многочастотный приёмник.
Что проверить перед проектом
- Уточните, какие созвездия и сигналы реально пишет приёмник.
- Проверьте настройки частоты записи и маски возвышения.
- Сделайте пробную конвертацию в требуемую версию RINEX.
- Откройте заголовок файла и убедитесь, что L5 присутствует.
- Обработайте контрольную сессию в том же сервисе, который будет использоваться в проекте.
Для геодезических работ выбор аппаратуры определяется точностью, условиями объекта и форматом результата. Новая частота полезна, когда она входит в продуманную методику, а не заменяет её.
ТопГео подберёт режим GNSS, организует контроль и подготовит материалы в согласованной системе координат.
Заказать геодезические изысканияВывод
L5 — не маркетинговая «третья антенна», а дополнительное измерение, которое повышает избыточность и помогает моделировать ошибки. Польза раскрывается только тогда, когда сигнал записан, сохранён в RINEX и действительно участвует в обработке. Поэтому обновление конвертера иногда не менее важно, чем обновление приёмника.
