Какие исходные данные нужны для проекта благоустройства парка и сквера

Ошибка на старте выглядит безобидно: заказчик передаёт кадастровую выписку, старый топоплан или схему из городского портала и просит разработать благоустройство. Однако выписка не содержит фактических отметок, планшет прошлых лет не подтверждает современное положение трасс, а условные кружки деревьев без единой нумерации не превращаются в дендроплан. В результате дорожки приходится перепривязывать, вертикальную планировку — пересчитывать, а размещение сохраняемых насаждений — пересматривать уже после готовности концепции.

Эта статья — практический чек-лист для технического заказчика, муниципального учреждения, генпроектировщика и бюро, которое начинает благоустройство общественного пространства. Она не заменяет программу изысканий: конкретный объём определяют по площадке, стадии документации и требованиям согласующих органов.

Сначала определяют не масштаб, а объём вмешательства

Единого перечня для всех парков не существует. Ремонт мощения без изменения уровней, реконструкция существующего сквера и создание общественного пространства с павильоном, освещением и ливневой канализацией требуют разной глубины изучения.

До выхода в поле полезно зафиксировать четыре вопроса:

• что сохраняют, демонтируют и создают заново;
• потребуется ли менять уровни и перемещать грунт;
• появятся ли освещение, полив, водоотведение, новые трубопроводы, кабели или сооружения;
• предстоит ли учитывать каждое дерево, оформлять документы на воздействие на насаждения или вести инвентаризацию.

Ответы определяют охват площадки, детализацию чертежа, необходимость проверки колодцев, трассопоиска, подеревной съёмки, участия дендролога и изучения грунтов. Формулировка «выполнить топосъёмку парка» слишком общая: подрядчик и автор документации могут по-разному понимать итоговый файл.

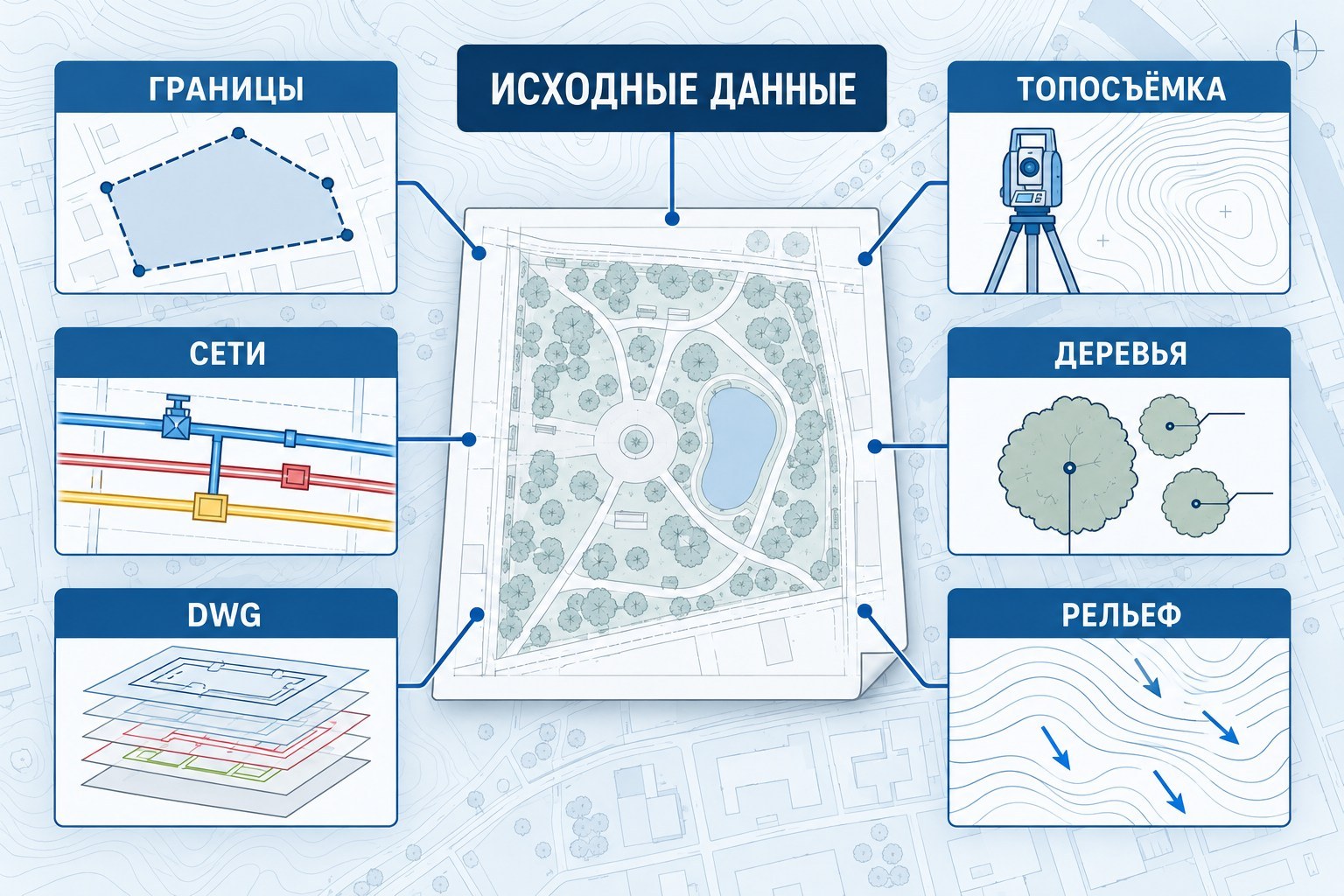

Минимальная матрица исходных данных

Это не универсальный нормативный минимум, а рабочая матрица для постановки задачи. Окончательные требования сверяют с местными условиями, региональными правилами и стадией документации.

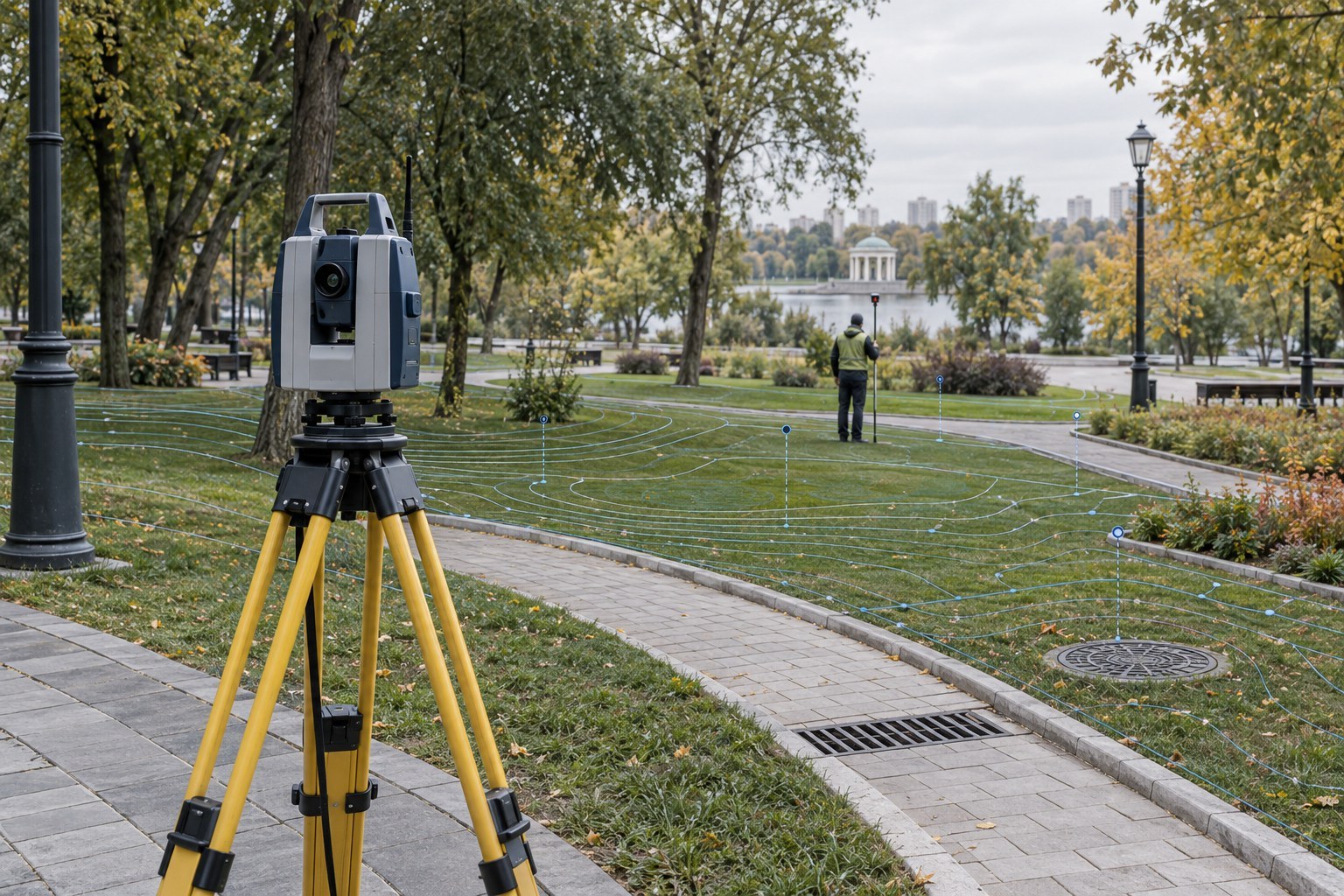

Топографическая съёмка: общая пространственная основа

Топосъёмка связывает все разделы в единой пространственной привязке. Для общественного пространства важны не только здания и периметр, но и детали, от которых зависят уклоны, доступность и водоотведение:

• абсолютные уровни и переломы рельефа;
• проезды, дорожки, бордюры, ступени, пандусы и подпорные стенки;
• типы и границы существующего мощения;
• ограждения, площадки, малые сооружения и опоры освещения;
• водоотводные устройства, канавы, лотки, дождеприёмники и водные объекты;
• видимые элементы инженерных сетей;
• здания, входы и ситуация за границей проектирования, если она влияет на примыкания.

Для парков и скверов часто используют масштаб 1:500, а для особо детальных узлов может потребоваться более крупный. Выбирать его только по привычке нельзя: одновременно задают точность, сечение рельефа, ширину полосы за проектным контуром и перечень отображаемых элементов. Материалы для концепции и рабочей вертикальной планировки — не одно и то же.

Важно заранее сообщить исполнителю, будет ли модель использоваться в CAD, ГИС или ТИМ-среде. В итоговом DWG нужна понятная структура слоёв: рельеф, мощение, здания, трубопроводы и кабели, деревья, проектный контур должны редактироваться отдельно.

Подеревная съёмка и дендрологическое обследование — разные работы

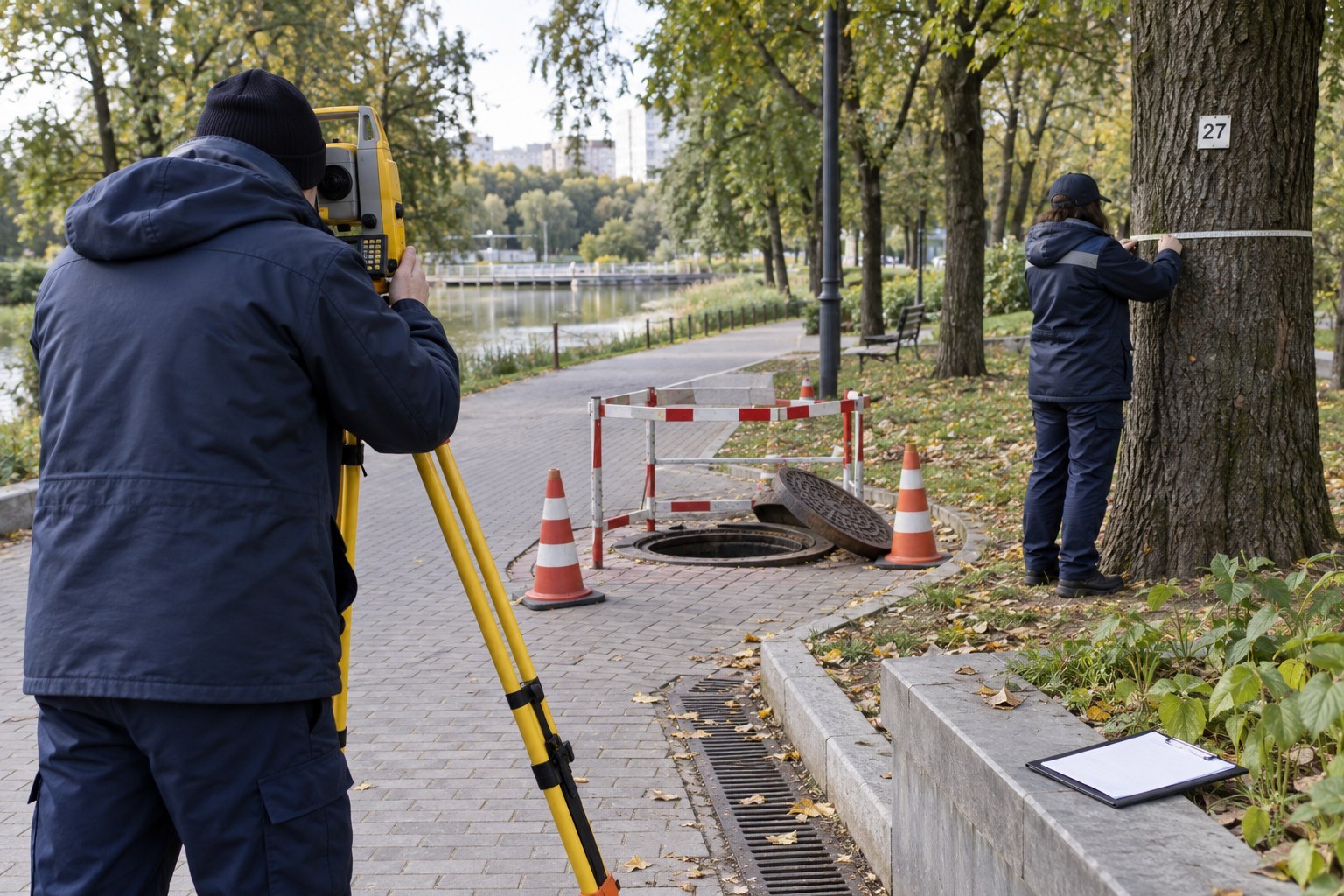

Подеревная съёмка отвечает на вопрос «где находится растение». Геодезист определяет положение дерева или кустарника и присваивает ему номер, совпадающий с ведомостью. При необходимости дополнительно фиксируют диаметр, количество стволов и другие измеряемые признаки.

Дендрологическое обследование отвечает на вопросы «что это за растение, в каком оно состоянии и что с ним допустимо делать». Породу и рекомендуемые мероприятия оценивает профильный специалист. Поэтому файл с точками деревьев нельзя автоматически называть готовым дендропланом, а перечень пород без привязки не заменяет топографический чертёж.

В Москве действующие правила предусматривают детальный учёт растительности, геодезическое определение местоположения при отсутствии подходящих материалов, сквозную нумерацию и соответствие номеров на плане и в ведомости. В других регионах проверяют местные правила и требования заказчика.

Для проектировщика комплект удобно принимать связкой:

1. топографический план с уникальными номерами растений;
2. перечётная или инвентаризационная ведомость с теми же номерами;
3. легенда условных обозначений и критерии учёта;
4. заключение дендролога в требуемом составе;
5. исходный редактируемый файл и контрольная версия PDF.

Если номера хотя бы в одном месте расходятся, решения по сохранению и удалению становятся ненадёжными. Исправлять такую ошибку после разработки планировки особенно дорого: одно неправильно идентифицированное дерево может затронуть дорожку, освещение, водоотведение и баланс озеленения.

Подземная инфраструктура: почему старого планшета недостаточно

В общественном пространстве подземные трассы влияют почти на любую компоновку. Кабель пересекается с посадочной ямой, опора освещения попадает на водопровод, лоток конфликтует с колодцем, а павильон оказывается в охранной зоне. Чем раньше обнаружена коллизия, тем дешевле её устранить.

На чертеже показывают видимые элементы: колодцы, камеры, опоры, шкафы, выпуски, люки и наземные участки. Подземные трассы уточняют по исполнительным и архивным материалам, осмотру сооружений и, когда это предусмотрено заданием, трассопоиску. Отдельно оговаривают подтверждение данных у эксплуатирующих организаций.

В техническом задании стоит перечислить, что именно требуется по сетям:

• вид и назначение линии;
• плановое положение трассы;
• уровни и глубины в доступных точках;
• характеристики колодцев и камер;
• принадлежность и статус данных: проверено на местности, получено из архива или требует уточнения;
• требуемые согласования и формат результата.

Нельзя обещать, что любой топоплан автоматически подтверждает все подземные трассы. Ответственность исполнителя должна быть видна и в договоре, и в условных обозначениях.

Рельеф и вода: данные для вертикальной планировки

Красивый генплан не отвечает на вопрос, куда уйдёт вода после дождя. Для дорожек, площадок и доступных маршрутов требуются абсолютные уровни, переломы рельефа, направления стока и отметки примыканий. Особое внимание уделяют входам, лестницам, подпорным стенам, водоёмам, понижениям и местам, где мощение уже разрушается из-за переувлажнения.

Топография показывает форму рельефа, но не всегда объясняет причину проблемы. При значительном перемещении грунта, фундаментах павильонов, подпорных сооружениях, дренаже или сложных гидрогеологических условиях иногда требуются геологические и гидрометеорологические данные. Их назначают под конкретные расчёты, а не «для комплекта».

Проектный контур, режимы и смежная территория

Проектный контур не всегда совпадает с кадастровым. В зону работ иногда входят подходы к остановке, примыкания к улице, входная площадь или участок вдоль водоёма. Поэтому заказчик передаёт не только выписку ЕГРН, но и утверждённый периметр вмешательства с понятным статусом соседних земель.

До начала разработки проверяют ограничения, способные изменить объём изысканий и согласований:

• охранные зоны трубопроводов, кабелей и других сетей;
• объекты культурного наследия и их зоны охраны;
• особо охраняемые природные и иные зелёные пространства;
• водоохранные зоны и береговые полосы;
• красные линии, сервитуты и права третьих лиц;
• местные правила содержания и требования балансодержателя.

Этот блок нельзя заменять универсальным списком для всей России. Даже при одинаковой геометрии площадки требования Москвы, Московской области и конкретного муниципалитета могут различаться.

Что передать в цифровом виде

Для B2B-проекта важна не только точность полевых измерений, но и пригодность результата для совместной работы. До договора согласуют:

• систему координат и высот;
• формат DWG и его версию либо другой редактируемый формат;
• структуру и названия слоёв;
• единицы измерения и правила кодирования объектов;
• наличие 3D-геометрии и цифровой модели рельефа, если они требуются;
• PDF для визуальной контрольной проверки;
• технический отчёт и каталоги точек в предусмотренном составе;
• правила обмена изменениями и именования версий.

PDF удобен для просмотра, но не заменяет редактируемый файл. DWG без понятной пространственной привязки тоже не является полноценным исходником: при совмещении с архитектурными, сетевыми и кадастровыми материалами смещение иногда замечают слишком поздно.

Три сценария, в которых требуется разная детализация

Ремонт аллей без нового строительства

Даже если планируется лишь заменить асфальт или плитку, исполнителю нельзя ограничиваться внешним контуром дорожки. Для расчёта уклонов важны верх и низ борта, лотки, дождеприёмники, пороги входов, ступени, пандусы и участки с застоем воды. На протяжённых аллеях полезны поперечники в характерных местах. Они позволяют увидеть, куда направлен сток и удастся ли обеспечить доступный маршрут без локальных переломов.

В таком задании подробная инвентаризация всего древесного массива может оказаться избыточной, если работы не затрагивают зелёную зону. Зато критичны корневые поднятия рядом с дорожным полотном, стволы у бортового камня и низкие ветви в габарите прохода. Содержание полевого этапа привязывают к реальному ремонту, а не к формальному названию объекта.

Новая площадка среди существующих деревьев

Для детской, спортивной или событийной зоны ключевым становится точное соответствие нумерации в графике и ведомости. Помимо ствола архитектору могут понадобиться проекции крон, многоствольность, ценные экземпляры, группы кустарников и заключение специалиста о состоянии растительности. Эти характеристики помогают разместить оборудование и освещение так, чтобы не принимать решение об удалении уже после утверждения компоновки.

Если предполагается устройство оснований, следует отдельно оценить близость корневых систем и допустимую технологию производства. Геодезический чертёж фиксирует геометрию, но не определяет биологические ограничения — их формулирует дендролог или иной профильный эксперт.

Павильон, освещение и полив

Небольшой павильон меняет требования сильнее, чем кажется. Возникают фундамент, подключение электричества и воды, водоотведение, доступ для обслуживания, противопожарные и эксплуатационные разрывы. Для камер и колодцев существенны не только центры люков, но и доступные характеристики: назначение, глубина, направление входящих линий, материал и диаметр труб — если это входит в программу и может быть безопасно определено.

Архивная линия на планшете в этом сценарии служит ориентиром, а не гарантией свободного места для фундамента. Если цена ошибки высока, неопределённый участок уточняют до выбора посадки сооружения.

Признаки слабого комплекта

До начала разработки стоит вернуть материалы на уточнение, если обнаружено хотя бы одно существенное противоречие:

• один и тот же ствол имеет разные номера в DWG и ведомости;
• часть аллеи обрывается у рамки, хотя примыкание влияет на уклоны;
• у колодцев отсутствует назначение, а происхождение подземных линий не пояснено;
• соседние файлы выполнены в разных системах без параметров перехода;
• горизонтали есть, но характерные точки у бортов, лестниц и входов не зафиксированы;
• условные обозначения не позволяют отличить натурное измерение от архивной информации;
• редактируемый DWG заменён растром или PDF, непригодным для точного совмещения.

Такая проверка занимает меньше времени, чем переделка вертикальной планировки, пересчёт объёмов или перенос оборудования после первого согласования.

Как составить техническое задание на исходные данные

Лучший момент для участия автора документации — до заключения договора на изыскания. Он может указать критические узлы и исключить ситуацию, когда геодезисты уже завершили поле, а для расчётов не хватает поперечников, отметок входов, деревьев в полосе примыкания или характеристик колодцев.

Как проверить комплект перед передачей в проектную группу

Приёмка не должна сводиться к проверке, открывается ли DWG. Полезно пройти четыре контрольных уровня:

1. Полнота: вся ли площадка и внешняя полоса охвачены, присутствуют ли уровни, мощение, трассы и деревья.
2. Согласованность: совпадают ли положение, уровни и номера объектов во всех файлах и ведомостях.
3. Прослеживаемость: понятно ли, какие данные получены измерением, взяты из архивов или ещё требуют подтверждения.
4. Применимость: может ли проектная группа без ручной перерисовки использовать слои, рельеф и атрибуты в своей рабочей среде.

Отдельно указывают дату полевого этапа и использованные архивные материалы. Универсального срока «годности топосъёмки» недостаточно: актуальность оценивают по изменениям на местности, стадии документации и условиям принимающей организации. После ремонта трубопровода, вырубки, строительства дорожек или изменения рельефа даже недавний чертёж приходится обновлять.

Кто отвечает за итоговый комплект

Заказчик формирует потребность и передаёт правовые и организационные данные. Проектировщик определяет исходники для разработки. Изыскатель готовит программу и выполняет измерения. Дендролог оценивает растительность в своей профессиональной части. Владельцы подземной инфраструктуры подтверждают положение трасс в пределах предусмотренной процедуры.

Разделение ролей важно: геодезист не должен самостоятельно угадывать архитектурную программу, а проектировщик — принимать архивную схему как фактический обмер. Одна ответственная сторона собирает версии исходников, снимает противоречия и выдаёт всем разделам единый комплект.

Источники

• Минстрой России: СП 47.13330.2016 и документы по инженерным изысканиям
• Минстрой России: действующие изменения к СП 317.1325800.2017 и СП 82.13330.2016
• Правительство Москвы: Правила создания, содержания и охраны зелёных насаждений, постановление № 743-ПП в действующей редакции
