Что делать проектировщику, если инженерных изысканий недостаточно

Короткий ответ: не подменять отсутствующие исходные данные привычным решением, повышенным коэффициентом или примечанием «уточнить по месту». Сначала нужно определить, какое проектное решение нельзя обосновать, затем сформулировать недостающий параметр и запросить уточнение, дополнительные материалы или дополнительные изыскания. Только после этого можно сравнивать варианты и фиксировать выбранное решение.

Современный проектировщик отвечает не за то, чтобы повторить знакомый узел, а за то, чтобы объяснить, почему он применим именно на этом объекте. Но техническое обоснование невозможно построить из одной профессиональной интуиции. Для выбора фундамента нужны характеристики грунтов и подземных вод, для назначения отметок — достоверная высотная основа и рельеф, для наружных сетей — фактическое положение существующих коммуникаций, для трассы — данные о территории, пересечениях, природных процессах и ограничениях.

Именно поэтому исходные данные для проектирования — не приложение, которое достаточно получить по перечню. Это система доказательств для конкретных решений. Если в ней есть пробел, слабым становится не только отчет изыскателя: неопределенность переходит в чертежи, расчеты, ведомости объемов и смету.

Почему формально выполненных изысканий может быть недостаточно

Сам факт наличия технического отчета еще не означает, что проектировщик получил ответы на свои вопросы. Отчет может быть корректным в пределах задания, но само задание могло не учитывать окончательное пятно застройки, глубину подземной части, предполагаемые нагрузки, варианты трассы или необходимость обследовать конкретные коммуникации.

В этом месте особенно важно не искать виноватого задним числом. Заказчик знает бизнес-задачу и ограничения проекта. Проектировщик понимает, какие параметры нужны для расчета. Изыскатель определяет методы, объемы полевых и лабораторных работ. Достаточная исходная база появляется, когда эти три стороны обмениваются информацией до выезда в поле, а не после выпуска первых разделов проекта.

Статья 47 Градостроительного кодекса связывает состав и объем инженерных изысканий с назначением и конструктивными особенностями объекта, стадией проектирования, сложностью условий и степенью изученности территории. СП 47.13330.2016 уточняет практический принцип: требования задания должны обеспечивать достоверные и достаточные данные, необходимые для установления проектных параметров и мероприятий безопасности.

Следовательно, универсального комплекта «для любого проектирования» не существует. Для одного объекта достаточно обновить топографический план и проверить несколько сетей. Для другого потребуются комплексные инженерные изыскания, дополнительные геологические выработки, гидрометеорологические наблюдения, обследование существующей застройки или специальные исследования.

Решение определяет, какие данные нужно получить

Проектной команде полезно начинать не с перечня отчетов, а с матрицы решений. В ней каждое решение связывается с исходными данными, способом проверки и последствием неопределенности.

Такая таблица дисциплинирует обсуждение. Вместо фразы «геологии мало» появляется проверяемый запрос: например, отсутствуют деформационные характеристики слоя в пределах активной зоны основания или не подтвержден уровень грунтовых вод для расчетного периода.

Фундамент: геология должна отвечать расчетной схеме

Проектировщик не выбирает фундамент по названию грунта в одной строке отчета. Ему нужны данные, позволяющие построить расчетную модель основания: напластование, физико-механические характеристики, положение и режим подземных вод, агрессивность среды, специфические свойства грунтов и развитие опасных процессов.

СП 22.13330.2016 связывает проектирование оснований с инженерно-геологическими условиями и свойствами грунтов. СП 446.1325800.2019 указывает, что на этапе подготовки проектной документации изыскания должны иметь детализацию, достаточную для окончательных объемно-планировочных решений, расчетов оснований, фундаментов и конструкций, инженерной защиты и обоснования земляных работ.

Практический вопрос поэтому звучит не «сколько скважин принято делать», а «какие расчетные области и неоднородности должны быть исследованы». Этой теме посвящен отдельный материал о достаточности геологии для проектировщика. В новой статье важно другое: геология является лишь одним звеном общей исходной модели объекта.

Отметки и рельеф: ошибка начинается до построения профиля

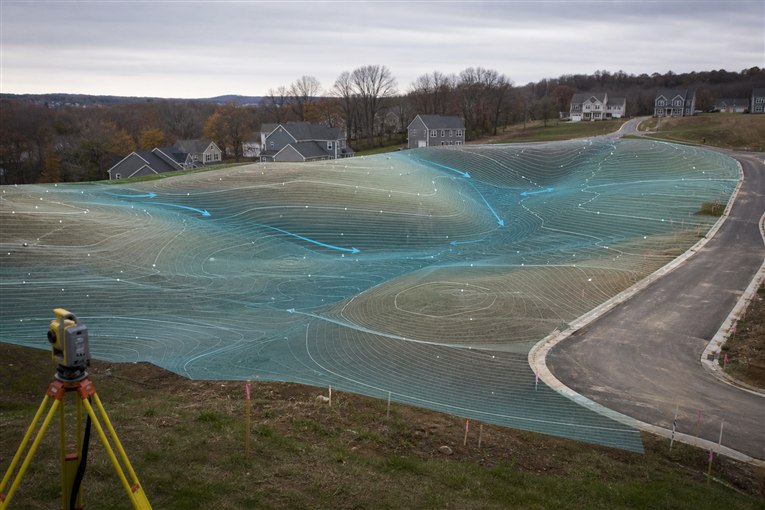

Вертикальная планировка чувствительна не только к точности отдельных измерений. Важны единая система высот, плотность съемки, фиксация характерных точек, бровок, откосов, подпорных стен, входов, люков, дорожных покрытий и мест примыкания.

Если старая съемка не отражает новую дорогу, отсыпку, котлован или изменение водоотвода, проектировщик может безошибочно посчитать решение для территории, которой уже не существует. Поэтому перед расчетом нужно проверить дату и назначение материалов, границы съемки, систему координат и высот, а также достаточность детализации для текущей стадии.

Для таких задач инженерно-геодезические изыскания и топографическая съемка должны быть связаны с будущими проектными операциями. Если предстоит считать продольный профиль, баланс земляных масс или сложные примыкания, это следует указать в задании заранее.

Сети: линия на архивном плане еще не подтверждает положение коммуникации

На плотной городской или промышленной территории один из самых дорогих пробелов — неполные сведения о существующих сетях. Архивный план, исполнительная схема и фактическое положение коммуникации могут различаться. Часть сетей могла быть переложена, законсервирована или построена без передачи актуальной исполнительной документации.

СП 317.1325800.2017 относит получение актуальных планов существующих подземных, наземных и надземных сооружений и коммуникаций к целям инженерно-геодезических изысканий. Но глубина проверки зависит от задачи. Для концепции может хватить одного уровня достоверности, а перед назначением пересечения или проектированием узла подключения спорное место потребуется обследовать подробнее.

Проектировщику полезно разделять три состояния:

1. коммуникация показана по архивным или предоставленным материалам;

1. ее положение сопоставлено с видимыми признаками и данными эксплуатирующей организации;

1. трасса и глубина подтверждены обследованием в требуемом месте.

Когда критичное пересечение остается неподтвержденным, можно заказать поиск подземных коммуникаций и при необходимости согласование инженерных коммуникаций. Это дешевле и быстрее, чем переносить уже запроектированную сеть после обнаружения коллизии на площадке.

Трасса: исследовать нужно не только выбранную линию

При проектировании дороги, трубопровода, кабельной линии или другой протяженной инфраструктуры ранняя фиксация одного коридора может скрыть более выгодный вариант. Небольшое смещение трассы иногда меняет число пересечений, объем земляных работ, сложность рельефа, необходимость укрепления склонов или условия прохождения водного объекта.

Поэтому на ранней стадии изыскания должны помогать сравнить варианты, а после выбора — детализировать принятый коридор. Если сразу исследовать только узкую полосу, проектировщик может получить подробные данные, но лишиться возможности обоснованно изменить трассу.

В задании стоит указывать возможные варианты, критические пересечения, требуемую ширину полосы, формат профилей и модель данных. Для площадных и линейных объектов геоподоснова должна быть подготовлена с учетом того, какие решения по ней будут приниматься, а не только масштаба готового плана.

Чего не исследовали — какое решение страдает — к чему это приводит

Главный инженер проекта видит проблему не в названии отсутствующего отчета, а в цепочке последствий.

Эта причинная схема полезна и для заказчика. Она показывает, почему дополнительное обследование — не просьба «сделать изыскания лучше вообще», а способ закрыть конкретный риск проекта.

Как проверить исходные данные до начала основной разработки

До выпуска расчетов и чертежей проектной команде стоит провести короткий входной контроль.

1. Зафиксировать актуальную конфигурацию объекта: пятно, этажность, подземную часть, ориентировочные нагрузки, возможные трассы и этапность.

1. Составить список решений, которые должны быть приняты на текущей стадии.

1. Для каждого решения указать необходимые параметры и требуемую точность.

1. Сопоставить запрос с техническим заданием, программой и фактически выданными материалами.

1. Проверить дату, системы координат и высот, границы работ, форматы файлов и совместимость источников.

1. Отдельно отметить данные, полученные измерением, взятые из архивов и принятые предположительно.

1. Сформировать реестр пробелов: что отсутствует, какое решение блокируется, кто уточняет и к какому сроку.

1. Не начинать необратимую детализацию узла, пока критичный пробел не закрыт либо не принято документированное решение о допустимой неопределенности.

Такой входной контроль не заменяет экспертизу результатов изысканий. Его задача — не допустить, чтобы недостаток исходных данных обнаружился после завершения взаимосвязанных разделов.

Как составить задание на инженерные изыскания для проектировщика

Слабое задание перечисляет виды работ. Сильное объясняет, какие решения должны быть обеспечены данными. Проектировщик или технический заказчик не обязан заранее назначать методику полевых работ вместо изыскателя, но должен описать объект и ожидаемый результат достаточно подробно.

В задание полезно включить:

• назначение объекта и стадию проектирования;

• схему размещения, варианты площадки или трассы;

• конструктивные особенности, подземную часть и предварительные нагрузки;

• перечень решений, для которых нужны исходные данные;

• границы работ и зоны возможного влияния;

• критические пересечения и существующие объекты;

• требования к системам координат и высот;

• необходимые масштабы, профили, разрезы, цифровые модели и форматы;

• требования к обследованию и отображению коммуникаций;

• порядок обмена промежуточными результатами и уточнения программы;

• правила фиксации расхождений с архивными материалами.

На основании такого задания исполнитель разрабатывает программу и подбирает методы. Если в ходе работ обнаруживаются условия, которые меняют первоначальную модель объекта, задача не должна решаться молча. Нужно оценить, достаточно ли программы, и согласовать изменение состава или объема работ.

Как понять, что результатами можно пользоваться

Проектировщику недостаточно проверить наличие подписей и томов. При приемке результатов нужно ответить на прикладные вопросы.

Если ответ на критичный вопрос отрицательный, это не всегда означает, что весь комплект нужно переделывать. Иногда достаточно выдать недостающий цифровой файл, уточнить систему координат, обследовать одно пересечение или выполнить локальные дополнительные работы.

Карточка исходного набора: как не потерять достоверность при обмене файлами

Даже качественные изыскания могут быть использованы неверно, если в проектной среде смешались разные версии. Один специалист подключил обновленную съемку, другой продолжил работать по старой подложке, третий перенес часть данных в локальную систему координат без описания преобразования. В результате источник ошибки уже трудно найти.

Для каждого значимого набора полезно вести короткую карточку:

• наименование и назначение данных;
• территория и границы применимости;
• дата полевых работ и дата выдачи;
• система координат и высот;
• стадия, для которой подготовлен материал;
• источник каждого слоя: измерение, фонд, сведения заказчика или интерпретация;
• известные ограничения и неподтвержденные участки;
• версия файла и перечень замененных материалов;
• ответственное лицо для технических вопросов.

При новой выдаче нужно не просто переслать файл с пометкой «обновлено», а указать, что именно изменилось и какие решения следует пересмотреть. Например: уточнены отметки трех колодцев, смещено положение кабельной линии, добавлена зона подтопления или изменена граница инженерно-геологического элемента. Тогда смежники проверяют зависимые узлы адресно, а не пересматривают весь проект вслепую.

Карточка не является отдельным нормативным томом. Это рабочий инструмент проектной команды, который сохраняет прослеживаемость данных между изыскателем, ГИПом и авторами разделов.

Что делать, если проектирование уже началось

Когда пробел обнаружен после старта разработки, главное — остановить его распространение по связанным разделам.

1. Описать недостающий параметр без общих формулировок.

1. Перечислить решения и разделы, которые от него зависят.

1. Определить, можно ли временно продолжать независимые работы.

1. Запросить архивные материалы, пояснение исполнителя или дополнительное обследование.

1. Сравнить стоимость уточнения со стоимостью консервативного решения и возможной переделки.

1. После получения данных обновить расчеты, модели и выданные задания смежникам.

1. Зафиксировать изменение, чтобы в проекте не остались решения из старой версии исходной модели.

Особенно опасно оставлять разные допущения в разных разделах: конструктор использует один уровень воды, специалист по сетям — другой рельеф, а генеральный план — устаревшую съемку. Формально каждый раздел может выглядеть законченным, но проект перестает быть единой системой.

Проектировщик и изыскатель должны работать как одна инженерная цепочка

Связь проектировщика и изыскателя не заканчивается передачей технического отчета. На сложных объектах полезны промежуточные выдачи, совместная проверка спорных зон и быстрые запросы на уточнение, пока полевая команда еще может вернуться к точке без срыва общего графика.

Для проектной организации партнер по изысканиям ценен не обещанием универсального комплекта, а способностью понять вопрос проекта и показать границы достоверности ответа. ТопГео выполняет геодезические, геологические и другие изыскательские работы; предметный запрос лучше начинать со схемы объекта, стадии и списка решений, которые предстоит принять.

Практический вывод

Ответ «так обычно не делают» действительно недостаточен для главного инженера проекта. Но недостаточен и противоположный подход — попытка обосновать решение расчетом по неполной исходной модели.

Сильное проектное решение начинается с проверяемого вопроса к территории и объекту. Что нужно узнать? Какой расчет зависит от ответа? С какой точностью и для какой стадии нужны данные? Как изменится решение, если предположение не подтвердится?

Когда эти вопросы сформулированы до начала изысканий, задание становится точнее, программа — осмысленнее, а проектировщик получает не просто отчет, а рабочую доказательную базу. Именно такая связка снижает число поздних уточнений, несогласованных допущений и дорогих возвратов к уже принятым решениям.
