Шум и вибрация на участке: какие измерения нужны проектировщику
Дорога, железнодорожная линия, вентиляционная установка и производственный пресс воздействуют на территорию по-разному. Измерение в случайный тихий момент может не показать реальный режим, а точка за временным ограждением — не соответствовать будущему фасаду или жилому двору.
Поэтому в составе инженерно-экологических изысканий сначала формулируют проектный вопрос, затем выбирают точки, период, показатели и метод. Полевой протокол без связи с генеральным планом трудно использовать при проектировании.
Чем шум отличается от вибрации
Шум распространяется в воздушной среде и воспринимается как звук. Его характеризуют уровнями звука и звукового давления, временной структурой и, когда требуется, спектром. Вибрация представляет собой механические колебания, которые могут передаваться через грунт и элементы здания.
| Параметр | Шум | Вибрация |
|---|---|---|
| Основной путь | Воздух, ограждения и открытые пространства | Грунт, фундамент, перекрытия и другие конструкции |
| Типичные источники | Транспорт, вентиляция, производство, погрузка | Рельсовый транспорт, тяжёлая техника, удары, динамическое оборудование |
| Где измеряют | На территории, у фасада, в помещении или расчётной точке | На грунте, фундаменте, конструкции либо внутри здания — по задаче |
| Что важно зафиксировать | Режим источника, время, погоду и помехи | Направления, контакт датчика, частоту и режим источника |
| Проектный результат | Планировка, экраны, ориентация помещений, ограждающие конструкции | Размещение, виброизоляция, конструктивные и организационные меры |
Громкий источник не обязательно создаёт значимую вибрацию, а ощутимые колебания могут сопровождаться умеренным воздушным шумом. Подменять один вид измерений другим нельзя.
Сначала определяют получателя воздействия
Одинаковый уровень у обочины, на границе участка и возле окна будущего дома имеет разный смысл. Точки выбирают с учётом проектируемых зданий, этажности, дворовых и рекреационных зон, существующих жилых домов, школ, медицинских объектов и других чувствительных территорий.
Если оценивается воздействие будущего предприятия, нужны данные о фоновом состоянии и расположении ближайших получателей. Если объект строится рядом с магистралью, задача меняется: необходимо понять, каким будет входное воздействие на проектируемое здание.
- Сводят на плане дорогу, оборудование, будущую застройку и места, где требуется защита.
- Выясняют, когда источник создаёт обычную и наибольшую нагрузку.
- Назначают точки и измеряемые характеристики под этот сценарий.
- Во время выезда записывают все обстоятельства, способные изменить показания.
- Переносят результат на проектную схему и формулируют данные для акустического либо вибрационного расчёта.

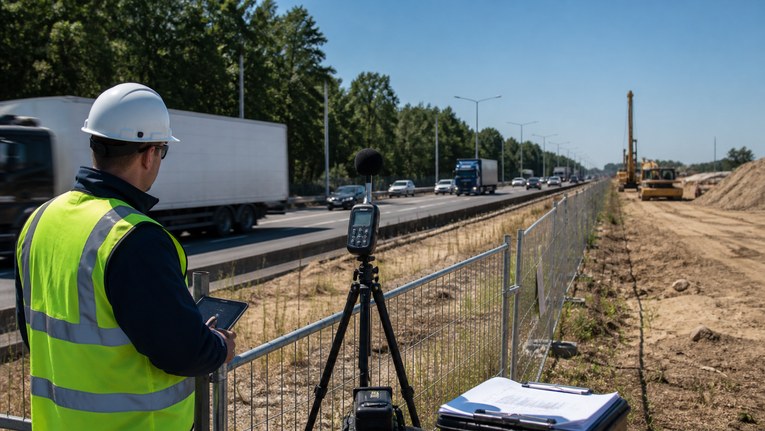

Участок рядом с автомобильной или железной дорогой
Транспортный поток меняется по времени. На результат влияют интенсивность, доля тяжёлых машин, скорость, состояние покрытия, сигналы, разгоны и торможения. Для железной дороги важны типы составов, расписание, направление движения и положение пути относительно площадки.
Если не зафиксирован представительный режим движения, проектировщик получает слабую основу для размещения дома, ориентации окон и двора, выбора экрана или требований к фасаду. Последствием может стать либо недостаточная защита, либо избыточное и дорогое решение.
Вибрацию от транспорта рассматривают отдельно. Датчик устанавливают по методике и задаче: оценка колебаний грунта у будущего здания отличается от оценки воздействия внутри существующего помещения.

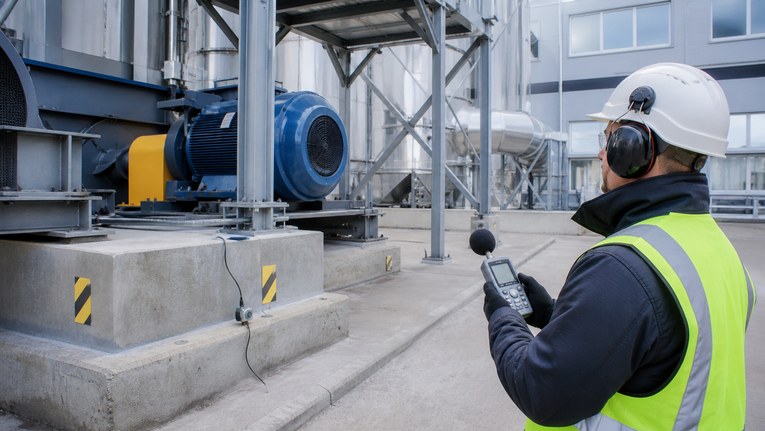

Промышленный объект и инженерное оборудование
Производственный источник может работать постоянно, циклически или только в отдельную смену. Замер во время простоя не характеризует рабочий режим. В журнале нужно указать, какое оборудование действовало, с какой нагрузкой, были ли технологические операции, погрузка и проезд транспорта.
Тональный или импульсный характер способен влиять на оценку шума, поэтому одного усреднённого уровня бывает мало. Для вибрации принципиальны тип машины, основание, режим и путь передачи колебаний.
Если эти данные не собраны, нельзя надёжно выбрать расстояние до жилой зоны, ориентацию технических помещений, конструкцию основания и виброизоляцию. Исправление после монтажа оборудования обычно сложнее, чем учёт на проектной стадии.
Измерения возле существующей жилой застройки
Существующие дома выступают чувствительными получателями воздействия. Точки выбирают так, чтобы характеризовать реальную ситуацию у защищаемой территории или в помещении, если это входит в задачу и есть доступ.
Фоновый замер до строительства полезен для фиксации исходных условий, но сам по себе не прогнозирует работу будущего объекта. Проектный прогноз должен учитывать добавляемые источники, режим эксплуатации и мероприятия. Сравнивать будущий расчёт только с сегодняшним средним значением некорректно.
Как измеряют шум
Порядок натурной оценки звука для жилых территорий и помещений описан в ГОСТ 23337-2014. Протокол должен позволять восстановить ситуацию выезда: где стоял микрофон, сколько длилось наблюдение, что происходило вокруг и каким прибором получены показания.
В зависимости от задачи определяют эквивалентные, максимальные и частотные показатели. Выбор периода должен охватывать характерные события: редкий проезд грузового состава нельзя усреднить так, чтобы он исчез из картины, а случайный удар не должен ошибочно характеризовать постоянный фон.
Погодные условия имеют значение для уличных измерений. Сильный ветер, осадки или нетипичное распространение звука могут сделать наблюдение непредставительным либо потребовать отдельного пояснения.
Как измеряют вибрацию
Датчик должен иметь надёжный контакт с исследуемой поверхностью, а направления измерения — соответствовать задаче. Параметры и частотный диапазон выбирают с учётом источника и получателя.
До выезда разделяют две разные задачи: ощущения людей в помещении и реакцию самого сооружения. Для первой используют подходы ГОСТ 31191.2-2004, для второй — ГОСТ Р 52892-2007. Организацию наблюдений на поверхности грунта и в здании рассматривает ГОСТ Р 53964-2010. Поэтому набор датчиков, их положение и обработку нельзя выбирать по одному универсальному шаблону.
Что должно быть в результате
| Раздел результата | Что проверяет заказчик |
|---|---|
| Схема точек | Точки связаны с источниками, фасадами, участком и существующей застройкой |
| Условия измерений | Есть дата, время, погода, режим источника и сведения о помехах |
| Оборудование и метод | Понятно, чем, как и в каких показателях выполнена работа |
| Протоколы | Приведены фактические значения и идентификация точек |
| Сопоставление | Выбраны критерии, соответствующие территории, помещению и периоду |
| Выводы | Результат переведён в понятные исходные данные для проектных решений |
Технический отчёт не должен обещать акустический комфорт только потому, что в день выезда превышений не зафиксировано. Он описывает фактический режим, ограничения данных и действия, необходимые для прогноза будущей ситуации.

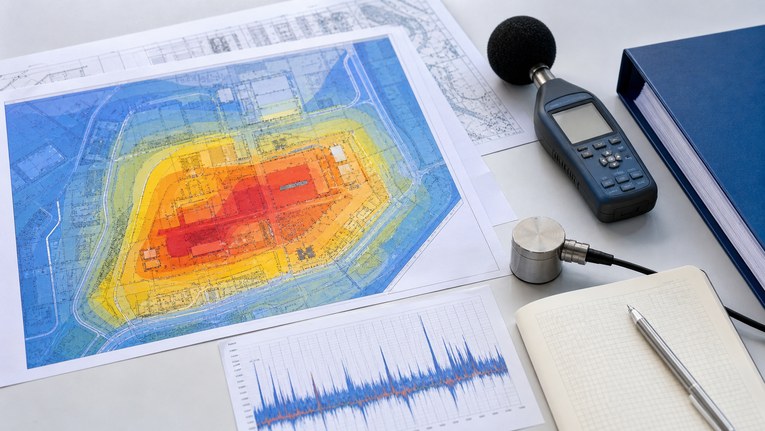

Какие проектные решения зависят от данных
После нанесения результатов на план становится видно, где разумнее оставить разрыв, поставить экран, изменить посадку корпуса или перенести тихую комнату. Для фасада и вентиляции появляются расчётные исходные данные. Картина колебаний, в свою очередь, помогает разнести источник и чувствительное оборудование, подобрать развязку оснований или назначить контрольные наблюдения.
Проектные меры сверяют с актуальной редакцией СП 51.13330.2011, а гигиеническую оценку — с СанПиН 1.2.3685-21. Какой именно показатель и период применять, решают с учётом назначения территории, типа помещения и сформулированной задачи, а не только по названию источника.
