Как проверить участок на трубы, кабели и газопровод до начала раскопки

Короткий ответ: до земляных работ нужно совместить документы о сетях с обследованием участка приборами, отметить найденные трассы на местности и подтвердить опасные пересечения вместе с владельцами коммуникаций. Одна старая схема, приложение с картой или бытовой металлоискатель не дают достаточной уверенности.

Правильный поиск подземных коммуникаций начинается до приезда экскаватора. Сначала собирают исполнительные планы и сведения эксплуатирующих организаций, затем обследуют площадку трассоискателем и при необходимости георадаром. Результат переносят на местность краской или колышками, а для проектирования — на топографический план. Если положение сети критично для раскопки, его уточняют контрольным шурфом по согласованной технологии.

ТопГео выполняет поиск подземных коммуникаций с геодезической привязкой найденных трасс. Такой формат нужен, когда недостаточно приблизительно понять, что «где-то здесь проходит труба», а требуется подготовить безопасную зону работ или передать координаты проектировщику.

Почему нельзя полагаться только на старый план

Исполнительная схема — необходимый исходный материал, но не гарантия фактического положения сети. После ее выпуска могли появиться новые ответвления, ремонтные вставки, переносы и частные подключения. Иногда на плане указана ось коммуникации без надежной глубины, а привязки выполнены к объектам, которых уже нет.

На частном участке возникают дополнительные сложности. Кабель мог быть проложен владельцем без исполнительной съемки, пластиковая водопроводная труба не создает собственного электромагнитного сигнала, а участок газовой линии может находиться не там, где его ожидают по направлению ввода в дом.

Поэтому документы отвечают на вопрос, что предположительно есть на площадке, а полевое обследование — где проходит обнаруживаемая трасса сейчас. При этом даже приборный поиск имеет ограничения: он не заменяет разрешение на работы, согласование с владельцем сети и контрольное вскрытие там, где ошибка недопустима.

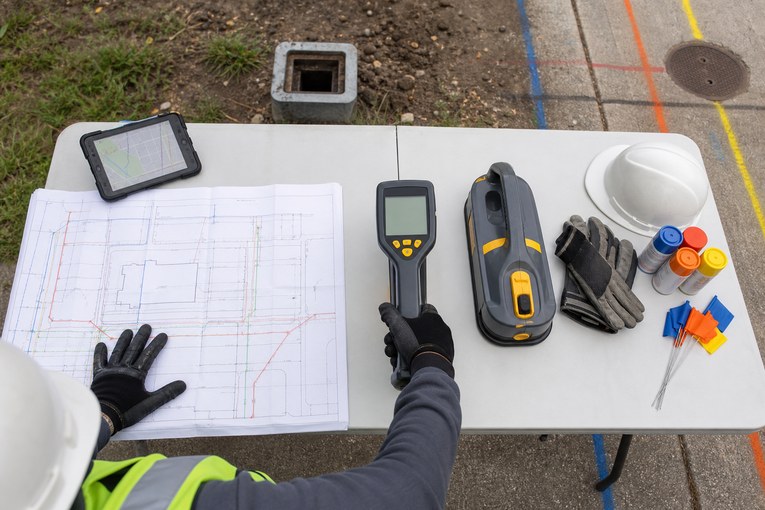

Как найти подземные коммуникации перед земляными работами: порядок действий

Надежный процесс состоит из последовательных этапов.

1. Определите границы раскопки и ее глубину. Отметьте котлован, траншею, места бурения, забивки свай, установки забора или опор. Поиск только по узкой оси будущей траншеи опасен: технике нужна рабочая зона, а неизвестная сеть может подойти сбоку.
2. Соберите исходные материалы. Подойдут исполнительные схемы, топографические планы, проект подключения, акты скрытых работ, документы газовой и электросетевой организаций, сведения управляющей компании или собственника территории.
3. Осмотрите участок. Люки, колодцы, вводы в здания, газовые знаки, кабельные шкафы, опоры, водомеры и следы прежних раскопок помогают задать направление поиска, но сами по себе не показывают всю трассу.
4. Запросите сведения у владельцев сетей. Состав организаций зависит от территории. Для работ на городской земле, дороге, предприятии или в охранной зоне может потребоваться отдельное разрешение, ордер, вызов представителя и согласование проекта производства работ.

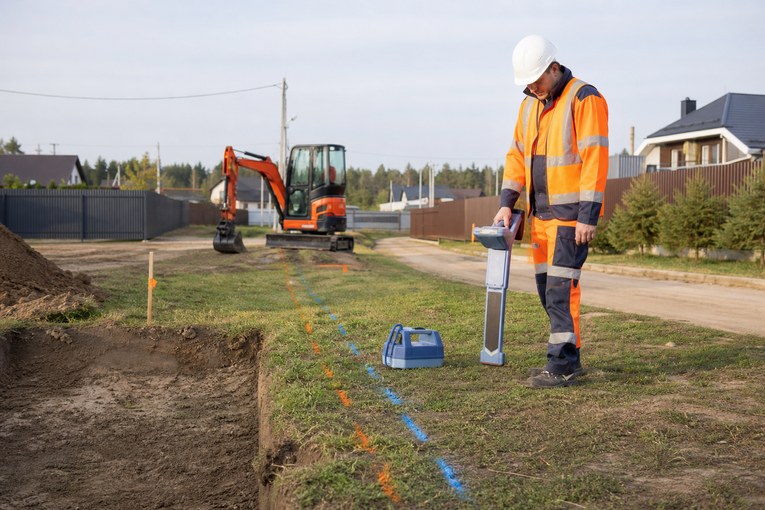

5. Выполните приборное обследование. Площадку проходят в нескольких направлениях. Проводящие линии трассируют электромагнитным локатором; неметаллические и не имеющие проводника объекты ищут с помощью доступной трассировочной проволоки, зонда, георадара либо комбинации методов.
6. Отметьте найденные линии и неопределенные зоны. На местности фиксируют оси трасс, характерные точки, предполагаемую глубину и места, где сигнал теряется или разветвляется. Неясный участок нельзя выдавать за подтвержденную коммуникацию.
7. Привяжите результат геодезически. Если данные нужны не на один день, найденные точки снимают в координатах и наносят на топографическую основу для строительства.
8. Подтвердите критические пересечения. Перед механизированной разработкой грунта положение опасной сети уточняют по требованиям проекта, владельца коммуникации и правил безопасности. Часто применяется ручное контрольное вскрытие или шурфование под наблюдением ответственных лиц.
9. Проведите инструктаж и сохраните разметку. Машинист и бригада должны понимать границы безопасной разработки. Если краска стерлась, колышки сдвинулись или площадку перепланировали, трассы размечают заново.

Какие приборы используют для поиска труб и кабелей

Универсального прибора, который одинаково надежно показывает любой объект в любом грунте, не существует. Метод выбирают по материалу коммуникации, доступу к ней и условиям площадки.

Электромагнитный трассоискатель особенно эффективен в активном режиме, когда генератор подает известный сигнал на выбранный проводник. Производитель оборудования Radiodetection прямо предупреждает, что пассивный сигнал может отсутствовать, а активное подключение повышает надежность трассировки.

Показание глубины на экране — ориентир, а не разрешенная отметка механизированной разработки. На него влияют соседние линии, повороты, ответвления, электромагнитные помехи и положение приемника. В руководстве Radiodetection отдельно указано, что приборную глубину нельзя использовать как границу механической раскопки.

Как найти электрический кабель под землей

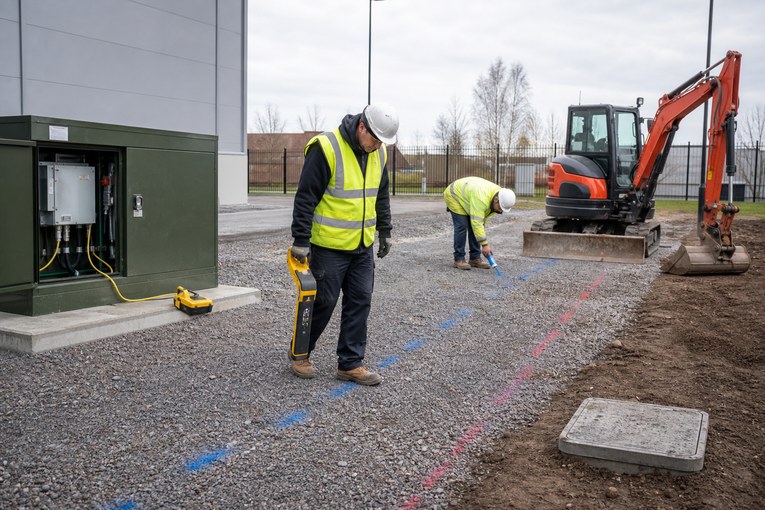

Поиск подземного кабеля обычно начинают с пассивного прохода, а затем переходят к активной трассировке. Генератор подключают к доступной металлической части линии или используют индукционный способ, после чего приемником прослеживают направление сигнала.

Важно идентифицировать именно нужный кабель. В насыщенной зоне сигнал может наводиться на соседние металлические сети. Поэтому оператор контролирует направление, уровень сигнала, ток трассировки, повторяет проход с другой стороны и проверяет результат на характерных точках.

Отсутствие сигнала не означает отсутствие кабеля. Отключенная линия, экранирование, повреждение проводника, большая глубина или помехи способны сделать пассивный поиск неэффективным. Перед раскопкой в предполагаемой охранной зоне кабеля порядок действий согласуют с эксплуатирующей организацией.

Как найти металлическую или пластиковую трубу

Металлическую водопроводную или тепловую трубу можно трассировать активным электромагнитным методом, если есть электрическая непрерывность и безопасная точка подключения. Соединения с изолирующими вставками, коррозия и разрывы ухудшают прохождение сигнала.

Пластиковая труба сама по себе не обнаруживается обычным электромагнитным локатором. Возможны три основных варианта:

• подключиться к штатному трассировочному проводу, если он проложен вместе с трубой;
• провести в доступную трубу зонд или трассируемый кабель;
• обследовать участок георадаром и сопоставить найденные аномалии с колодцами, вводами и проектными данными.

Георадар полезен для неметаллических коммуникаций, но не показывает на экране готовую надпись «водопровод» или «газ». Объект проявляется как отражение, которое нужно интерпретировать. Разрешение и глубина обнаружения зависят от частоты антенны и грунта; проводящие влажные почвы могут резко ограничивать глубину. Это отмечает и производитель георадаров в описании технологии поиска коммуникаций.

Как найти газовую трубу и не создать аварийную ситуацию

Запрос «как найти газовую трубу под землей» нельзя сводить к выбору прибора. Газопровод относится к опасным коммуникациям, поэтому его положение сверяют с документацией и данными газораспределительной организации, а работы в охранной зоне выполняют по установленным условиям.

Правила охраны газораспределительных сетей устанавливают ограничения хозяйственной деятельности, способной повредить сеть. Правила по охране труда при строительстве, реконструкции и ремонте предусматривают дополнительные меры при земляных работах в охранных зонах опасных коммуникаций и участие работников эксплуатирующей организации в предусмотренных случаях.

Практический вывод простой: обнаруженная прибором ось не дает права самостоятельно вскрывать газопровод экскаватором. До начала раскопки нужно определить владельца сети, получить требуемые согласования и выполнять контрольное вскрытие по согласованной технологии.

Если во время работ появился запах газа, шипение, повреждение покрытия или неизвестная труба, работы прекращают. Людей и технику отводят из опасной зоны, не включают и не выключают электрооборудование рядом с возможной утечкой и вызывают аварийную газовую службу по номеру 104 или 112.

Чем отличается разметка на земле от плана коммуникаций

Оперативная разметка нужна бригаде здесь и сейчас. Она показывает, где нельзя вести разработку без дополнительных мер. Но краска стирается, колышки смещаются, а приблизительное положение невозможно надежно передать проектировщику.

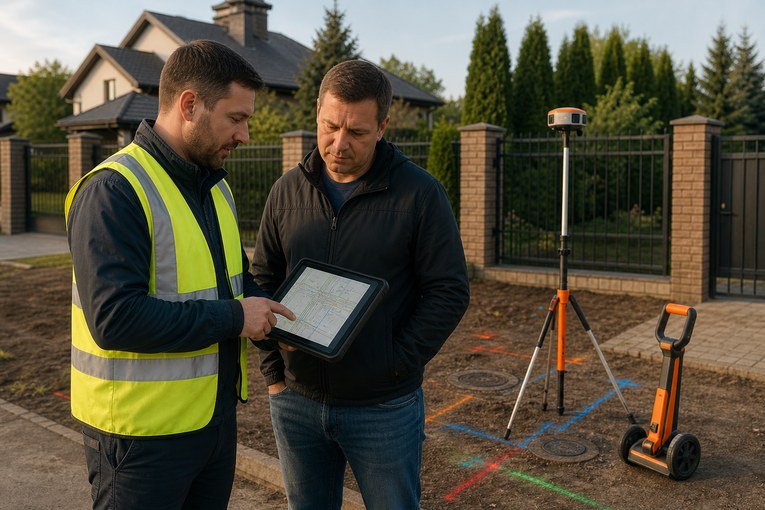

Для долговременного результата найденные точки определяют геодезическими приборами и наносят на чертеж. В зависимости от задачи заказчик может получить:

• схему обследованной зоны;
• оси найденных трасс и характерные точки;
• отметки предполагаемой глубины с указанием метода;
• координаты поворотов, вводов, колодцев и пересечений;
• зоны неопределенности и места рекомендуемых шурфов;
• фотофиксацию полевой разметки;
• обновленный фрагмент топографического плана.

Если нужен сводный документ для проектирования и согласований, полезно отдельно разобраться, как создается план подземных коммуникаций. Это другая задача: статья о плане объясняет оформление инженерно-топографической основы, а приборное обследование перед раскопкой отвечает за фактическую проверку конкретной рабочей зоны.

Какие документы подготовить к выезду специалиста

Чем точнее исходные данные, тем меньше времени уходит на идентификацию сетей. Перед обследованием желательно передать:

• адрес и границы площадки;
• схему будущей траншеи, котлована, бурения или забивки элементов;
• планируемую глубину работ;
• топографический план и исполнительные схемы, если они есть;
• проекты подключений и точки вводов в здания;
• сведения о владельцах коммуникаций;
• требования проектировщика к системе координат и формату результата;
• информацию о доступе к колодцам, щитам, вводам и закрытой территории.

Если результат должен войти в инженерно-топографический план, состав работ закрепляют в задании на изыскания. Общие требования к инженерным изысканиям установлены СП 47.13330.2016. Для прохождения согласований найденные сети можно передать в рамках услуги согласования инженерных коммуникаций.

Можно ли проверить участок самостоятельно

Собственник может выполнить подготовительную часть: собрать планы, найти люки и вводы, обозначить будущую траншею, выяснить владельцев сетей и не допускать раскопку до проверки. Но бытовой металлоискатель или недорогой локатор без генератора не превращают такую проверку в профессиональное обследование.

Основные риски самостоятельного поиска:

• прибор реагирует на арматуру, мусор и ограждение вместо нужной трассы;
• сигнал перескакивает на соседний кабель или трубопровод;
• пластиковая линия остается невидимой;
• глубина воспринимается как точная и используется для работы ковшом;
• обследуют только центр траншеи, оставляя без проверки зону маневра техники;
• найденную линию не удается идентифицировать и согласовать с владельцем.

Для неглубокой ручной садовой работы предварительный обзор уменьшает риск, но не отменяет осторожность. Перед котлованом, скважиной, свайным полем, проколом, траншеей под фундамент или применением землеройной техники лучше заказать обследование с фиксацией результата.

Что делать, если обнаружена неизвестная коммуникация

Работу нужно остановить до идентификации объекта. Не следует тянуть кабель, простукивать трубу, пытаться определить содержимое проколом или сдвигать объект ковшом.

Безопасный порядок:

1. Остановить механизм и вывести людей из непосредственной зоны.
2. Зафиксировать место, не повреждая обнаруженный объект.
3. Сопоставить его с планами и полевой разметкой.
4. Уведомить заказчика, руководителя работ и предполагаемую эксплуатирующую организацию.
5. При признаках газа, короткого замыкания, утечки воды или теплового повреждения вызвать соответствующую аварийную службу.
6. Возобновить разработку только после определения дальнейшего безопасного порядка.

Требование приостанавливать земляные работы при обнаружении неучтенных коммуникаций отражено в строительных нормах и правилах охраны труда. Конкретный комплект разрешений и порядок уведомления зависят от территории, вида сети и характера работ.

Когда заказывать обследование подземных коммуникаций

Проверка особенно нужна перед:

• устройством котлована или траншеи;
• бурением скважин и лидерных отверстий;
• забивкой свай, шпунта, столбов и опор;
• проколом или горизонтально направленным бурением;
• монтажом септика, дренажа и ливневой канализации;
• заменой водопровода или канализации;
• устройством фундамента, подпорной стенки или бассейна;
• посадкой крупномерных деревьев;
• работой экскаватора на старом промышленном или плотно застроенном участке.

Заказывать поиск лучше до мобилизации тяжелой техники, когда трассу работ еще можно скорректировать. Для расчета объема обследования ТопГео потребуются границы площадки, глубина и схема планируемых земляных работ, имеющиеся планы и желаемый формат результата.

Главное

Безопасная подготовка к раскопке — это не один проход прибором. Нужно собрать документы, обследовать всю рабочую зону, правильно выбрать метод для каждого типа сети, отметить результат на местности и подтвердить критические места до работы механизмов.

Если требуется найти трубы, кабели и газопровод с последующей геодезической привязкой, передайте ТопГео схему будущих работ и имеющиеся планы. Специалист определит состав обследования, а найденные трассы можно будет использовать для безопасной организации работ и дальнейшего проектирования.
