Что проверить в готовой топографической съёмке до оплаты и передачи проектировщику
Заказчику не нужно повторять измерения геодезиста. Его задача — убедиться, что топографическая съёмка отвечает согласованной цели и передаётся в комплекте, который сможет использовать проектировщик или принимающая организация.
Начните не с чертежа, а с задания
Поднимите договор, техническое задание и требования получателя. Одинаковый участок можно снимать для строительства, ландшафта, газификации или прокладки сети — состав результата будет разным. Масштаб 1:500 сам по себе не гарантирует нужную полноту.
Проверьте адрес, кадастровый номер или контур, площадь, полосу вокруг границы, назначение, требуемые коммуникации, форматы и необходимость согласований. Если этих условий не было в задании, спор о результате станет субъективным.
Быстрый чек-лист приёмки
- Сверьте границы. Вся территория и требуемая полоса за ней должны попасть в результат.
- Прочитайте штамп. Найдите масштаб, систему координат и высот, дату, исполнителя и условные обозначения.
- Сопоставьте ситуацию. Проверьте здания, заборы, дороги, колодцы, опоры, деревья и характерные формы рельефа.
- Проверьте сети. Уточните источник сведений, полноту обследования и статус согласований.
- Откройте файлы. PDF должен печататься, а DWG/DXF — открываться без смещения, потерянных шрифтов и внешних ссылок.
- Передайте проектировщику. Получите подтверждение, что комплект подходит для следующего этапа.
Система координат и высот
Координаты без названия системы нельзя надёжно совместить с проектом. В Москве и области могут применяться государственные, местные или условные системы; выбор должен соответствовать требованиям задачи. Отдельно указывают систему высот.
Нельзя проверять точность сравнением координат из бытового навигатора с рабочим чертежом: разные системы и методы дают несопоставимые числа. Практичная проверка — открыть топоплан вместе с проектными или кадастровыми исходными данными в той же системе и посмотреть совмещение известных объектов.
Масштаб, охват и дата
Масштаб задаёт способ отображения и ожидаемую детализацию, но не заменяет техническое задание. Убедитесь, что лист охватывает не только кадастровую границу, но и нужные подходы, примыкания и трассы. Для проектирования часто требуется полоса ситуации за пределами участка.
Дата показывает момент полевых работ или выпуска. После съёмки могли появиться новые траншеи, ограждения и строения. Единого срока годности для любой процедуры нет: актуальность определяют изменения на местности и правила конкретного получателя.
Ситуация и рельеф

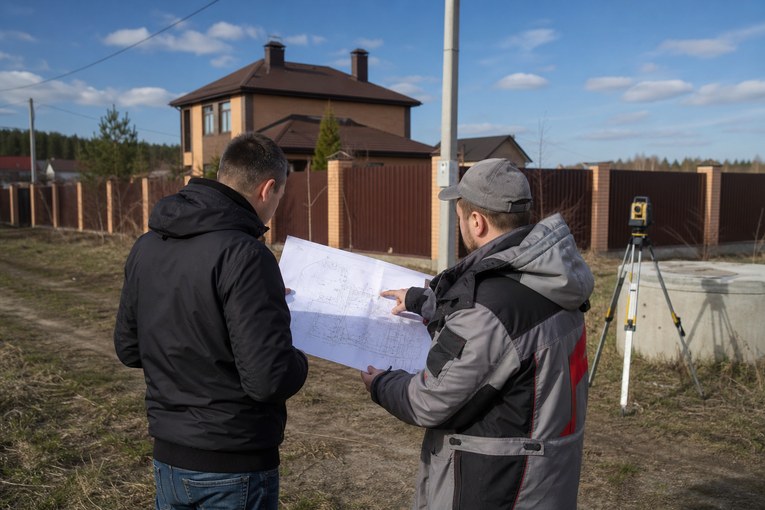

Сравните план с площадкой или свежими фотографиями. На нём должны различаться существующие здания, навесы, ограждения, дороги, покрытия, бордюры, канавы, люки, опоры и другие объекты из задания. Проверьте несколько очевидных взаимных положений: находится ли колодец с правильной стороны проезда, совпадает ли угол здания, показан ли перепад высот.
Горизонтали не должны обрываться без причины или противоречить подписанным отметкам. В местах резкого перелома рельефа должны быть характерные точки. Но визуальная ровность линий не доказывает точность — она лишь помогает найти явные ошибки.
Инженерные коммуникации и согласования
Уточните, какие сети требовались: водопровод, канализация, газ, тепло, электричество, связь, дренаж. Наличие линии на плане не всегда означает, что она обследована и согласована. Источником могут быть полевой поиск, открытые элементы, архивные материалы и сведения владельца сети.
Проверьте условные обозначения, диаметры и материалы при наличии данных, отметки колодцев и труб, направление самотечных линий, вводы и пересечения. Если требовалось согласование коммуникаций, запросите перечень организаций, отметки или электронные подтверждения. Формулировка «сети нанесены» и «сети согласованы» означает разный объём работы.
Что должно быть в файлах
| Элемент комплекта | Что проверить | Риск при отсутствии |
|---|---|---|
| Формат листа, масштаб печати, читаемость и полный охват | Нельзя корректно согласовать и распечатать | |
| DWG/DXF | Единицы, координаты, слои, шрифты, внешние ссылки | Проект сместится или потеряет объекты |
| Ведомость/отчёт | Система, метод, контроль, ограничения | Непонятно происхождение и качество данных |
| Согласования | Состав сетей, владельцы, даты и статус | Получатель может отклонить материал |
| Исходное задание | Совпадение результата с целью | Нельзя объективно принять работу |
Откройте DWG/DXF на другом компьютере или передайте тестовую копию проектировщику. Иногда файл выглядит правильно только у исполнителя, потому что использует отсутствующие шрифты, изображения или внешние ссылки.
Красные флаги
- в штампе нет системы координат или высот;
- фактический охват меньше задания;
- на плане отсутствуют видимые капитальные объекты;
- рельеф заканчивается внутри рабочей территории;
- все подземные сети показаны без объяснения источника;
- выдан только растр или PDF, хотя требовался DWG;
- файл открывается далеко от проектных данных;
- исполнитель обещает «официальное согласование», но не показывает результат;
- на плане есть следы разных дат без указания обновления.
Что делать при замечаниях
Составьте перечень с привязкой к пунктам задания: какой объект отсутствует, где недостаточен охват, какой файл не открывается или какое согласование не подтверждено. Скриншоты и координаты проблемных мест ускоряют проверку. Не редактируйте исходный файл самостоятельно до ответа исполнителя — сохраните его как полученную версию.
Если замечание связано с новым объектом, появившимся после полевых работ, это может быть обновлением, а не исправлением ошибки. Стороны должны разделить дефект исходного результата и дополнительный объём.
Нормативная основа
Требования к инженерно-геодезическим изысканиям содержит СП 47.13330.2016, к геодезическим работам в строительстве — СП 126.13330.2017. Конкретный состав плана определяется заданием, программой работ и требованиями получателя. Для инженерно-геодезических изысканий также важен технический отчёт, а не только чертёж.
