Как контролируют уплотнение обратной засыпки
Засыпанная траншея выглядит завершённой, но дефект может проявиться позже: просадкой покрытия, провалом у колодца, деформацией отмостки или повреждением сети. Само количество проходов катка не доказывает достигнутую плотность. Контроль должен подтвердить результат в характерных местах каждого принятого слоя.
В цепочке участвуют проектировщик, производитель работ и лаборатория. Проект задаёт требование; подрядчик соблюдает состав засыпки, влажностный режим и технологию; лаборатория проверяет фактические характеристики; строительный контроль принимает захватку до того, как она станет недоступна.
Что означает коэффициент уплотнения
Для контроля сравнивают две плотности сухого грунта:
- максимальную получают в лаборатории для представительной пробы по установленной методике;
- фактическую определяют в уложенном и уплотнённом слое на площадке.
Коэффициент уплотнения можно записать как:
K = ρd,field / ρd,max, где ρd,field — фактическая плотность сухого грунта, а ρd,max — лабораторная максимальная плотность того же материала.
Сравнивать влажную плотность из поля с максимальной сухой плотностью нельзя. Фактическую сухую плотность рассчитывают с учётом измеренной влажности. Если состав изменился — например, вместо песка пошла смесь с глиной или строительными включениями, — лабораторная характеристика прежней пробы может стать неприменимой.
Не следует путать этот показатель с коэффициентом относительного уплотнения, который используют при пересчёте объёма привозного грунта из рыхлого состояния в требуемое состояние насыпи. Первый подтверждает качество уже уложенной засыпки по отношению к лабораторному эталону; второй помогает планировать количество поставляемой смеси. У них разные исходные величины и назначение.
Почему влажность так же важна, как число проходов
При недостаточной влажности частицы хуже перестраиваются и для результата требуется больше энергии. При избытке воды грунт становится податливым, выдавливается из-под рабочего органа и также не достигает требуемой сухой плотности. Оптимум определяют лабораторно вместе с максимальной плотностью.
Признаки проблемы на площадке:
- пыление и рассыпание сухого материала;
- следы воды, размягчение и «волна» перед катком;
- колея, которая не исчезает после повторного прохода;
- неоднородная смесь в одной контролируемой захватке;
- крупные комья, мусор, мёрзлые включения;
- слишком большая толщина укладки для применяемого оборудования;
- недоступные для механизма зоны у стен, труб и колодцев.
Технологическую карту корректируют под материал, рабочий орган и стеснённость. Ручная виброплита около трубы и тяжёлый каток на открытой площадке дают разную глубину эффективного воздействия.

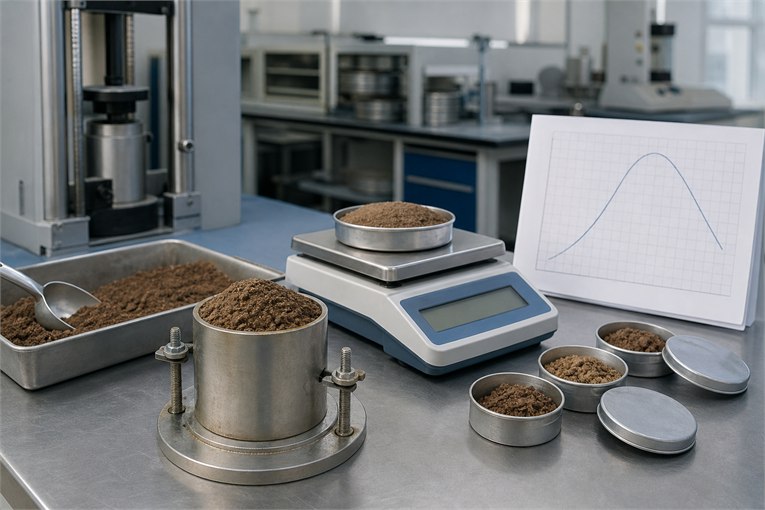

Какие испытания выполняют в лаборатории
| Определение | Что даёт | Зачем нужно для приёмки |
|---|---|---|
| Состав и классификация засыпки | тип грунта и ограничения метода | подтверждает, что нормативная методика применима |
| Влажность | содержание воды в пробе | позволяет рассчитать сухую плотность и оценить технологическое состояние |
| Максимальная сухая плотность и оптимальная влажность | эталон для конкретной смеси | служит знаменателем расчётного отношения |
| Плотность частиц и другие физические характеристики | дополнительные расчётные параметры | используется при оценке состава и состояния грунта |
ГОСТ 22733-2016 устанавливает лабораторный метод определения максимальной плотности и соответствующей ей влажности для природных и техногенных дисперсных грунтов в пределах своей области применения. Для засыпки с большим количеством крупных включений или специальной рецептуры может понадобиться другая методика.

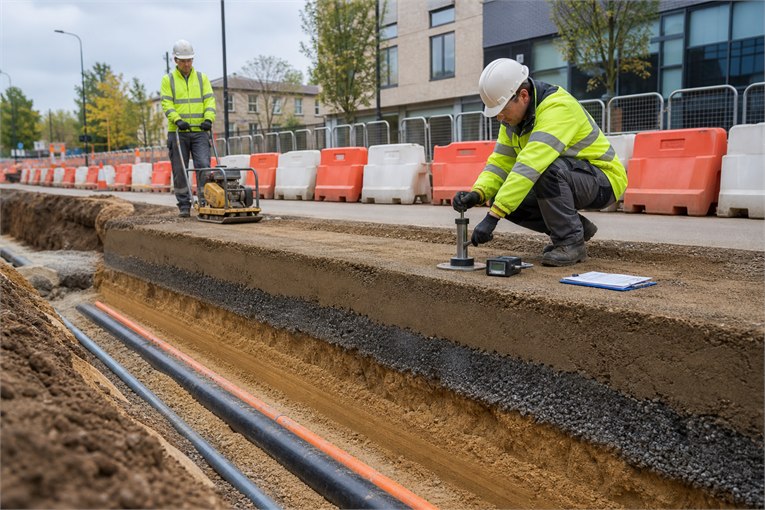

Как измеряют плотность в поле
Метод выбирают с учётом состава, крупности, доступности и требуемой точности.
| Метод | Суть | Важное ограничение |
|---|---|---|
| Режущее кольцо | образец известного объёма извлекают из слоя | трудно применить в крупнообломочном и рыхлом несвязном материале |
| Замещение объёма | объём выемки определяют замещающим материалом или иной регламентированной процедурой | требуется аккуратная подготовка поверхности и сбор всей массы |
| Измерение специальным плотномером | прибор оценивает характеристики по калиброванной методике | нужны действующая поверка, регламент безопасности и корректная калибровка |
| Динамический модуль или иная экспресс-оценка | быстро характеризует реакцию слоя на нагрузку | не является автоматической заменой плотности без установленной корреляции и требований проекта |
Полевое число всегда сопровождают местом, глубиной, датой, методом и идентификацией захватки. Среднее значение по площадке не должно скрывать локальную непринятую точку у колодца или примыкания.
Послойный порядок контроля
- Проверить засыпку. Подтвердить происхождение, однородность, отсутствие недопустимых включений и соответствие проекту.
- Получить лабораторный эталон. Определить максимальную сухую плотность и оптимальную влажность представительной пробы.
- Подготовить основание. Удалить воду, снег, лёд, мусор и разрыхлённые участки; проверить скрытые конструкции и сеть.
- Уложить захватку заданной толщины. Геометрию контролировать до и после проходов с учётом рыхлого и уплотнённого состояния.
- Выдержать технологию. Обеспечить требуемое водосодержание, тип механизма, число проходов и перекрытие следов.
- Измерить поле. Определить фактические характеристики в предусмотренных точках.
- Сопоставить с требованием. Рассчитать коэффициент и проверить каждую контрольную точку по критериям проекта.

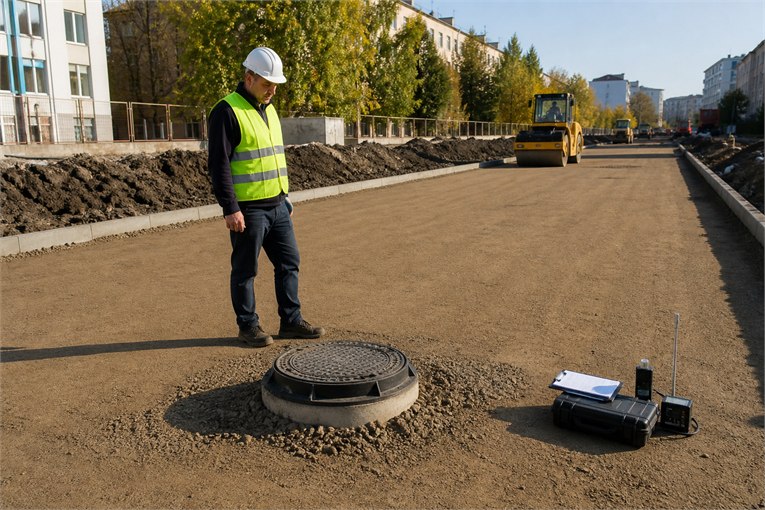

- Принять захватку до продолжения засыпки. Зафиксировать результат либо выполнить дополнительное уплотнение, заменить непригодную смесь и повторить контроль.
Нельзя отбирать все пробы после завершения многометровой засыпки только сверху. Нижние горизонты уже недоступны, и положительный результат поверхности не подтверждает их качество.
Где размещать контрольные точки
Частота и схема задаются проектом, нормативами и технологической картой. При этом выборка должна охватывать места с разным риском:
- прямолинейные участки траншеи;
- зоны у колодцев и камер;
- примыкания к фундаментам и стенам;
- места смены смеси или механизма;
- участки вокруг труб, кабелей и футляров;
- засыпку пазух котлована;
- въезды, дороги и покрытия с повышенной нагрузкой;
- зоны ручного уплотнения;
- подозрительные участки после дождя или простоя.
Случайная точка должна представлять слой, но риск-ориентированные точки намеренно проверяют слабые места. Эти подходы дополняют друг друга.
Почему появляются просадки после приёмки
| Причина | Что произошло в технологии | Как предотвращают |
|---|---|---|
| Слой уложен слишком толстым | нижняя часть не получила достаточной энергии | ограничивают толщину по карте и опытному участку |
| Материал переувлажнён | уплотняющий механизм разжижает или выдавливает грунт | подсушивают, заменяют или корректируют режим |
| Проба не соответствует засыпке | эталон взят для другого состава | повторно идентифицируют смесь и обновляют лабораторные данные |
| Контроль только по числу проходов | фактический результат не измеряли | вводят полевые испытания каждого принятого слоя |
| Не уплотнены пазухи | механизм не подошёл к стене или трубе | используют подходящее малогабаритное оборудование и отдельные точки |
| Засыпка выполнена мёрзлыми комьями | после оттаивания структура теряет объём | соблюдают сезонные ограничения и удаляют мёрзлые включения |
| Повреждён водоотвод | материал замачивается после работ | проверяют дренаж, планировку и герметичность сетей |
Не каждую просадку можно объяснить только коэффициентом. Возможны утечка сети, размыв, полость под плитой или деформация основания ниже засыпки. Диагностика должна рассматривать всю конструкцию.
Какие документы нужны для приёмки
Комплект должен позволять проследить путь от материала до принятого слоя:
- проектное требование и технологическая карта;
- паспорт или описание источника засыпочного сырья;
- протокол лабораторного определения максимальной плотности и оптимальной влажности;

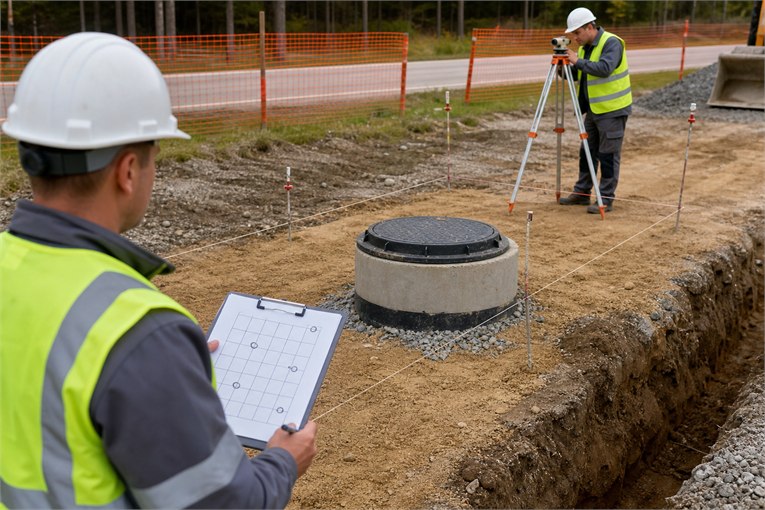

- схема контролируемых участков, захваток и точек;
- журнал укладки и уплотнения;
- протоколы фактической плотности и влажности;
- расчёт коэффициента для каждой точки;
- сведения о средствах измерений;
- акты скрытых работ и решение по несоответствиям;
- исполнительные отметки, когда они предусмотрены проектом.
Геодезическое сопровождение помогает подтвердить отметки слоёв и итоговой поверхности, но не измеряет плотность. Лабораторный контроль также не подтверждает геометрию. Приёмка требует обоих видов данных, если они заложены проектом.
Как действовать при непринятом результате
Низкий коэффициент — основание не «усреднить» его с соседней хорошей точкой, а установить причину. Проверяют водосодержание, толщину укладки, состав и работу оборудования. Затем захватку уплотняют повторно, корректируют влажностный режим либо заменяют непригодную смесь и повторяют измерение.
Если неудовлетворительные точки образуют зону, границы дефекта уточняют дополнительным контролем. Решение документируют до продолжения земляных работ.
Нужны испытания грунта для строительного контроля?
ТопГео выполняет инженерно-геологические исследования и может подготовить программу лабораторных и полевых работ под материал, конструкцию и требования проекта.
Обсудить испытания грунта
Источники
- ГОСТ 22733-2016 «Грунты. Метод лабораторного определения максимальной плотности»
- ГОСТ 5180-2015 «Грунты. Методы лабораторного определения физических характеристик»
- ГОСТ 28514-90 «Строительная геотехника. Определение плотности грунтов методом замещения объёма»
