Можно ли использовать старую топографическую съёмку

Старый топографический план не обязательно выбрасывать: он сохраняет сведения об истории участка и может стать основой для обновления. Но передавать его проектировщику как актуальный документ только потому, что файл хорошо выглядит, нельзя. Сначала геодезист проверяет дату, происхождение, систему координат и то, насколько план соответствует местности сегодня.

Возраст — важный, но не единственный критерий. Четырёхлетний план тихого незастроенного участка иногда требует ограниченного обновления, а схема полугодовой давности на активно перестраиваемой площадке уже может содержать критические расхождения.

Что говорят действующие правила

СП 47.13330.2016 в пункте 5.1.20 связывает пригодность плана сразу с двумя условиями: с момента его создания прошло не больше двух лет и показанная обстановка всё ещё соответствует местности. Таким образом, одна свежая дата без контрольного подтверждения ничего не гарантирует.

Другой профильный документ — СП 317.1325800.2017 с действующими изменениями — делит прежние материалы на три категории:

• актуален и не требует обновления;
• подлежит обновлению, если несоответствие современной ситуации, рельефу и застройке не превышает 35%;
• неактуален и не подлежит обновлению, когда изменения превысили 35%.

Новая съёмка также нужна, если обнаружены погрешности, более чем вдвое превышающие допустимые значения. Поэтому «актуализировать» означает выполнить инженерную проверку и измерения, а не заменить дату в штампе.

Три возможных решения после проверки

Решение принимают не по фотографии титульного листа. Нужны сам план, цифровые файлы, технический отчёт и осмотр территории.

Что именно устаревает на топографическом плане

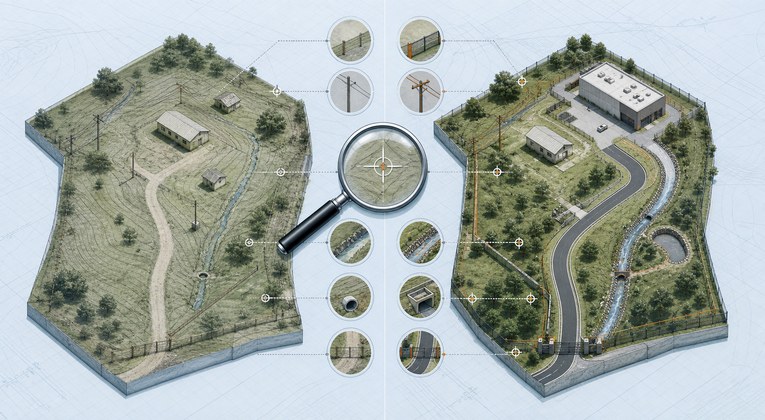

Топографическая основа фиксирует не только контур участка. На проект влияют изменения, которые владелец может считать незначительными:

• построенные или снесённые здания, пристройки и навесы;
• новые заборы, ворота, подпорные стенки и покрытия;
• проложенные кабели, газопроводы, водопровод и канализация;
• колодцы, камеры, опоры и шкафы инженерных сетей;
• подсыпка, выемка грунта, котлован и изменённый уклон;
• новые дороги, съезды, канавы и элементы водоотвода;
• выросшая или удалённая древесная растительность, если она входит в задание;
• изменившиеся границы работ и пятно проектирования.

Одна неотражённая коммуникация может быть важнее десятков неизменившихся объектов. Процент изменений помогает выбрать обновление или новую съёмку, но проектировщик дополнительно оценивает их значение для конкретного решения.

Как геодезист проверяет актуальность

Кабинетное сравнение со спутниковым снимком помогает подготовиться, но не заменяет полевого контроля: на снимке не видно высот, части подземных сетей и точного положения многих объектов.

Если съёмке четыре года

Четыре года превышают нормативный ориентир в два года, поэтому просто передать такой план в проект как актуальный нельзя. Однако это не означает автоматическую полную пересъёмку.

Если территория почти не менялась, сохранились редактируемый файл и отчёт, а координатная основа подходит новой задаче, геодезист оценивает возможность частичной корректировки. После осмотра и контрольных определений изменившиеся фрагменты измеряют и сводят с проверенной частью чертежа.

Если за четыре года рядом построили дома, проложили сети, выполнили планировку или изменили водоотвод, объём новой полевой работы будет больше. При превышении порога 35% участок снимают заново.

Если съёмке десять лет

Десятилетний план остаётся полезным архивом: по нему видны прежний рельеф, исчезнувшие сооружения и известные на тот момент коммуникации. Но вероятность потери исходных файлов, смены требований и накопления расхождений значительно выше.

Для действующего проекта такой материал обычно используют для подготовки программы, а не как готовую основу. Геодезист должен проверить:

• можно ли однозначно восстановить систему координат и высот;
• сохранились ли пункты или устойчивые контуры для контроля;
• соответствует ли масштаб новой задаче;
• есть ли цифровой файл без искажений, а не только скан;
• насколько изменилась территория;
• подтверждаются ли сведения о подземных коммуникациях.

Если ответов нет, новая топографическая съёмка обычно надёжнее попытки «оживить» неизвестный чертёж.

Можно ли совместить старую и новую съёмку

Да, но совмещение — это геодезическая операция, а не наложение двух картинок в графическом редакторе. СП 317.1325800.2017 требует сводить вновь созданный план с примыкающими ранее созданными планами того же или более крупного масштаба и контролировать расхождения.

Для корректного объединения нужны:

• установленные координатная и высотная основы обоих комплектов;
• сопоставимый масштаб и требуемая точность;
• общие неизменные контуры либо пункты съёмочного обоснования;

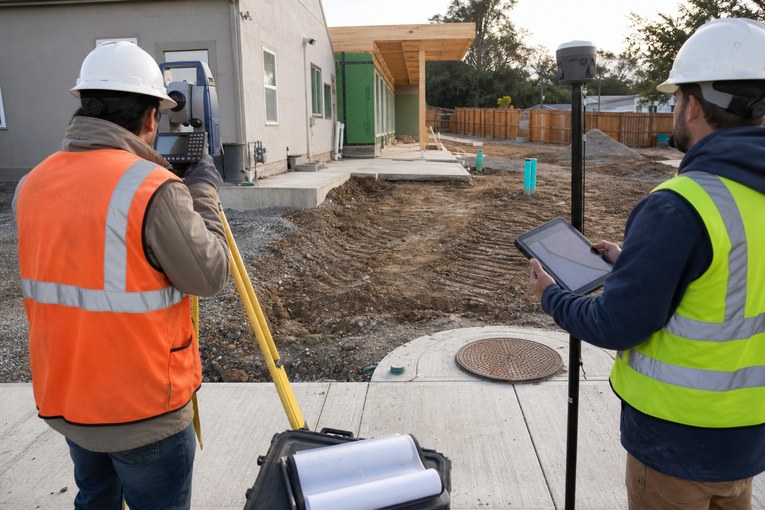

• полевые контрольные точки;
• граница, внутри которой старые сведения проверены и обновлены;
• единые условные обозначения и метаданные результата.

Если старый файл имеет условные координаты, неизвестный масштаб или был деформирован при сканировании, прямое совмещение создаёт ложную точность. Его можно сохранить как справочный слой, но не выдавать непроверенные линии за измеренные координаты.

Подземные коммуникации требуют отдельного внимания

Сети меняются даже там, где здания и рельеф выглядят прежними. За несколько лет могли появиться вводы к соседним домам, кабели связи, дренаж, газопровод или новый колодец. Часть трасс могла быть переложена без очевидных следов на поверхности.

При обновлении исполнитель использует материалы собственников и эксплуатирующих организаций, исполнительные чертежи, полевые признаки и методы обследования, предусмотренные заданием. Старую трассу нельзя автоматически переносить на новый план только потому, что она была показана десять лет назад.

Для проектирования сетей заранее уточняют необходимость согласований и полноту отображения подземных коммуникаций. Это влияет на срок и стоимость топографического плана.

Что меняется при реконструкции

При реконструкции старый план часто создавался под прежние границы здания и другую задачу. Новому проекту нужны актуальные отметки, примыкания, существующие сети и объекты в зоне строительства. Особое внимание уделяют:

• пристройкам и демонтированным частям;
• площадкам размещения техники;
• новым нагрузкам и зонам земляных работ;
• существующим вводам коммуникаций;
• проездам пожарной и строительной техники;
• водоотводу и вертикальной планировке;
• соседним объектам, на которые может повлиять стройка.

Общая пригодность старых материалов для разных видов инженерных изысканий рассматривается отдельно. Здесь вывод уже: именно топографическую основу проверяют в поле и приводят к современному состоянию до принятия взаимосвязанных проектных решений.

Когда актуализация разумнее новой съёмки

Актуализация оправдана, когда исходный материал проверяем, территория изменилась локально и новый проект требует того же или меньшего охвата. Например, на участке появился небольшой корпус и короткий участок сети, а основная застройка, рельеф и опорные контуры сохранились.

Полная съёмка предпочтительна, если:

• изменилось более 35% ситуации, рельефа и застройки;
• старый план содержит недопустимые погрешности;
• неизвестны координаты, высоты или автор документа;
• нет пригодного цифрового исходника;
• новое пятно проектирования выходит далеко за старую границу;
• требуется другой масштаб или существенно более высокая детализация;
• сеть коммуникаций изменилась и не может быть достоверно восстановлена;
• проектировщик или экспертиза обоснованно требует новый комплект.

Заказчик не должен заранее выбирать «дешёвую актуализацию» как услугу с фиксированным объёмом. Сначала нужен просмотр материалов и задания.

Что передать геодезисту

1. Редактируемый файл прежнего чертежа, а не только PDF или фотографию бумаги.
2. Отчётные приложения, ведомости измеренных точек и материалы контроля, которые удалось найти.
3. Названия применённых координатной и высотной систем.
4. Дату полевого этапа и сведения об авторе прежнего комплекта.
5. Задание для нынешнего объекта и схему его предполагаемого размещения.
6. Информацию о стройке, прокладке сетей и изменении рельефа после съёмки.
7. Требования проектировщика к масштабу, охвату, формату и согласованиям.

Скан или бумажная копия тоже полезны, но они не равноценны исходному цифровому плану. Чем полнее фонд, тем точнее можно определить объём обновления до полевого этапа.

Как ТопГео обновляет топографический план

ТопГео сначала проверяет исходный комплект и задачу, затем выполняет рекогносцировку и контрольные измерения. По результатам определяется граница обновления или необходимость новой съёмки. Подход показан и в выполненном проекте обновления топографического плана.

Короткий вывод

Старую топографическую съёмку можно и нужно изучать, но использовать её без проверки опасно. Нормативный ориентир — не более двух лет при подтверждённой актуальности. При локальных изменениях до 35% возможна актуализация; при большем объёме изменений или недопустимых погрешностях выполняется новая съёмка.

Практический порядок прост: собрать исходные файлы, передать их вместе с заданием геодезисту, провести полевую проверку и только затем решать — обновлять существующий план или создавать новый.
