Что такое облако точек и что должен получить заказчик
После лазерного сканирования заказчику нередко обещают передать «облако точек». Само название, однако, не определяет состав результата. Это может быть исходный набор отдельных сканов, совмещённый массив в единой системе координат, очищенный файл для проектирования или только облегчённая версия для просмотра. Разница влияет на то, сможет ли проектировщик открыть данные, измерить объект и использовать съёмку в CAD или BIM.
Что находится внутри облака точек

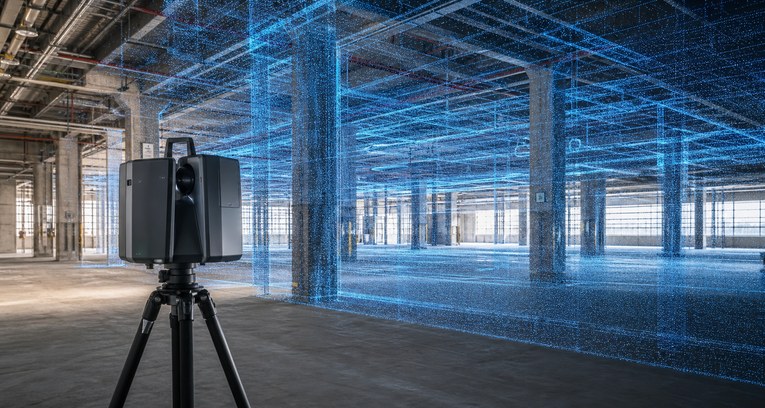

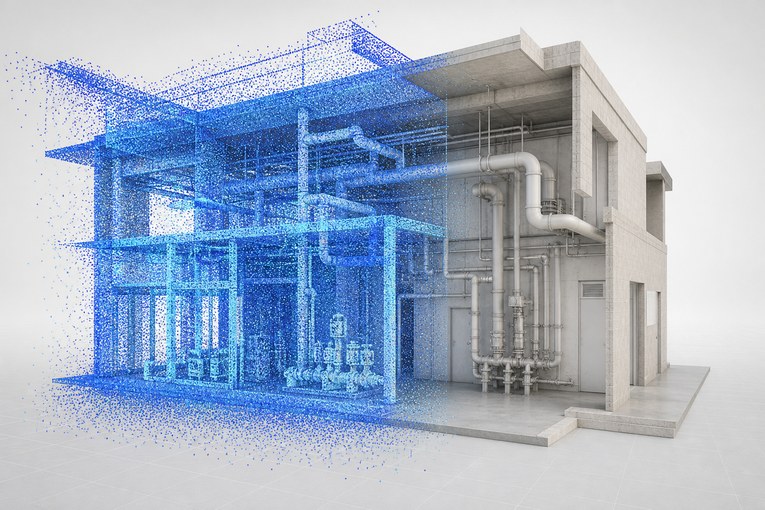

Одна запись фиксирует положение малого участка поверхности по осям X, Y и Z. В зависимости от прибора, режима съёмки и контейнера к геометрии могут добавляться RGB-цвет, интенсивность отражения, принадлежность к стоянке, временная метка, класс и другие признаки.
Если показать миллионы таких точек вместе, в программе становятся различимы стены, перекрытия, оборудование, рельеф и другие поверхности. Но между точками нет автоматически созданных граней, рёбер и объектов со смыслом «стена», «дверь» или «труба». В документации Autodesk облако определяется как большая коллекция точек, полученных 3D-сканерами или другими технологиями для пространственного представления существующих объектов.
Плотность точек показывает, насколько часто измерена поверхность, но сама по себе не равна точности. На пригодность данных влияют характеристики прибора, расстояние и угол сканирования, перекрытие стоянок, привязка к опорным точкам, движение объектов, отражающие материалы и контроль обработки. Поэтому требование «очень плотное облако» не заменяет согласования точности и назначения результата.
Как отдельные сканы превращаются в единый массив

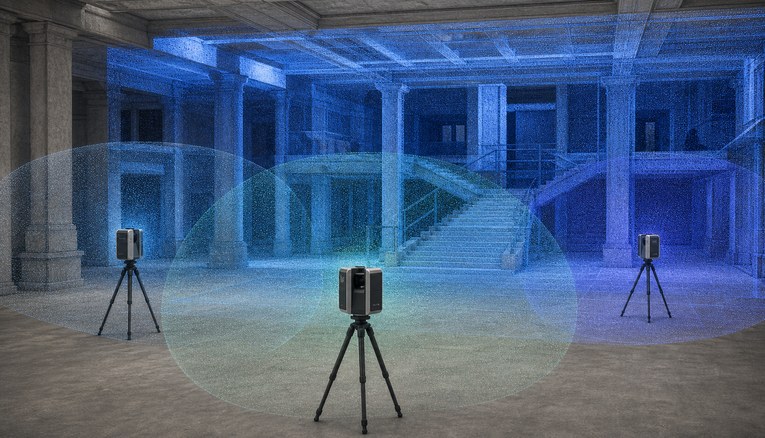

Сканер видит объект с одной позиции. Чтобы закрыть помещения, фасады или сложное оборудование без больших теневых зон, выполняют несколько стоянок. Сначала каждая стоянка существует в собственной локальной системе. Затем данные объединяют — регистрируют.
- Импортируют или индексируют исходные файлы сканера.
- Совмещают соседние стоянки по маркам, сферам, общим поверхностям или контрольным точкам.
- При необходимости привязывают массив к проектной, местной или государственной системе координат и высот.
- Удаляют явно ошибочные отражения и посторонние фрагменты, ограничивают рабочую область.
- Проверяют замыкания, остаточные расхождения, контрольные расстояния и полноту покрытия.
- Экспортируют рабочие и обменные файлы по требованиям дальнейшего программного комплекса.
Регистрация отвечает за взаимное положение сканов. Геопривязка решает другую задачу: помещает весь результат в требуемую внешнюю систему координат. Облако может быть качественно совмещено, но оставаться в условных координатах объекта. Если его будут сопоставлять с топографической съёмкой, проектом, исполнительной схемой или соседними корпусами, систему координат и высот нужно закрепить в техническом задании.
Что означает обработка облака точек
Обработка облака точек — не одна универсальная операция. Состав камеральных работ выбирают по задаче. Минимальный цикл обычно включает регистрацию, контроль совмещения, удаление очевидного шума и экспорт. Дополнительно могут потребоваться классификация, сегментация по зонам, прореживание, выравнивание цвета, построение сечений, ортоизображений, полигональной сетки, 2D-чертежей или информационной модели.
Чрезмерная очистка тоже нежелательна. Вместе с временными объектами можно удалить тонкие конструкции, кабели или элементы инженерных систем. Поэтому исполнитель должен понимать, что требуется сохранить, а заказчик — видеть ограничения: закрытые мебелью зоны, недоступные помещения, стеклянные и зеркальные поверхности, движущуюся технику и другие источники неполноты.
Что передают заказчику
Практичный комплект состоит не только из одного файла. Его состав зависит от цели, но основные элементы можно согласовать заранее.
| Результат | Что содержит | Когда нужен |
|---|---|---|
| Зарегистрированное облако | Совмещённые стоянки в единой системе, рабочая область и измеренные поверхности | Базовый результат для просмотра, измерений и последующей обработки |
| Обменный файл | E57, PTS, XYZ, LAS/LAZ или другой согласованный формат | Передача между программами и организациями |
| Проектный контейнер | Например, RCP вместе со всеми связанными RCS-файлами | Работа в экосистеме Autodesk и сохранение структуры проекта |
| Сведения о системе | Единицы, начало координат, ориентация, система высот, применённая привязка | Совмещение с проектом, топографией и другими наборами данных |
| Отчёт о качестве | Метод регистрации, контрольные значения, ограничения, пропуски и исключённые зоны | Проверка пригодности результата и повторяемость обработки |
| Интерпретированные материалы | Сечения, планы, фасады, ортоизображения, сетка, DWG или BIM | Когда участникам проекта требуется документация, которую можно применять без самостоятельной расшифровки сканов |
Договорная формулировка должна описывать не название продукта, а его свойства. Рабочий вариант может звучать так: «совмещённые и очищенные результаты в E57; единицы — метры; привязка — по проектной основе; дополнительно — облегчённая копия для просмотра, протокол контроля и схема пропусков». Тогда комплект можно проверить по объективным признакам.
В каком формате принимать данные
Универсального лучшего расширения нет. Формат выбирают по программе получателя, объёму проекта и необходимости сохранить структуру стоянок и дополнительные атрибуты.
| Формат | Практическая особенность | Что уточнить |
|---|---|---|
| E57 | Распространённый обменный контейнер для данных сканирования | Структурированный или объединённый экспорт, сохранены ли позиции сканов и цвет |
| RCP/RCS | RCP хранит проектные ссылки, RCS — данные отдельных или объединённых сканов | Переданы ли все связанные файлы и открывается ли комплект на другом компьютере |
| PTS/XYZ | Относительно простое представление координат и дополнительных столбцов | Порядок столбцов, единицы, разделитель, наличие цвета или интенсивности |
| LAS/LAZ | Стандартизированный формат и его сжатый вариант, широко используемые для lidar-данных | Система координат, версия, классы и сохранённые атрибуты |
Официальная справка Autodesk перечисляет E57, LAS, PTS, PTX, XYZ и ряд форматов производителей среди импортируемых данных, а для экспорта — E57, PTS и RCP/RCS. При этом RCP является небольшим проектным файлом со ссылками на данные RCS: передача одного RCP без связанной папки не создаёт полноценный комплект. Спецификации LAS публикует ASPRS; если этот формат выбран для проекта, версию и набор полей следует согласовать с получателем.
Чем облако отличается от модели, сетки и чертежа
Эти результаты связаны, но не взаимозаменяемы.
- Облако точек хранит дискретные измерения поверхностей.
- Полигональная сетка соединяет вычисленные вершины гранями и приближённо описывает оболочку объекта.
- 2D-чертёж интерпретирует данные в виде линий, размеров, отметок и условных обозначений.
- BIM-модель содержит распознанные элементы, их геометрию, категории, параметры и связи.
Автоматические функции могут выделять плоскости и цилиндры, но это не превращает весь массив в проверенную проектную модель. Решения о границах конструкций, скрытых сопряжениях и назначении элементов требуют правил моделирования и контроля специалиста. Если нужны планы, фасады, разрезы или BIM, их уровень детализации и состав следует включить в задание отдельно.
Как проверить облако точек перед приёмкой
- Сверьте названия и количество файлов с ведомостью передачи.
- Скопируйте комплект в отдельную папку и откройте его на компьютере получателя, а не только на рабочем месте исполнителя.
- Проверьте единицы, ориентацию осей, координаты и высотную систему.
- Осмотрите ключевые помещения, фасады, перекрытия и инженерные зоны на наличие пропусков и двойных контуров.
- Измерьте несколько заранее известных контрольных расстояний.
- Убедитесь, что крупный файл не является лишь ссылкой на отсутствующие данные.
- Сопоставьте отчёт о регистрации и перечень ограничений с фактическим содержимым.
Двойные стены, ступени на ровной поверхности или расходящиеся кромки могут указывать на проблему регистрации. Пустые участки не всегда означают ошибку: поверхность могла быть закрыта, недоступна или плохо отражать лазер. Важно, чтобы такие зоны были известны до начала проектирования.
Что написать в техническом задании
До выезда достаточно ответить на несколько практических вопросов: для чего будут использовать данные, в какой программе работает получатель, нужны ли внешние координаты, какие зоны обязательны, какой результат считается готовым и кто его проверяет.
В задании полезно зафиксировать:
- границы объекта и обязательные зоны;
- назначение данных и следующий этап работ;
- требуемую точность и способ контроля;
- систему координат, высот и единицы;
- рабочий и обменный форматы, версии программ;
- необходимость цвета, панорам, исходных стоянок и структурированных данных;
- допустимое прореживание и правила очистки;
- перечень производных чертежей или моделей;
- отчёт, ведомость файлов и порядок устранения замечаний.
Передайте ТопГео требования проектировщика. Специалисты уточнят обязательные участки, способ привязки, совместимость файлов и перечень дополнительных материалов.
Заказать лазерное сканированиеГлавное
Полезность результата определяет его готовность к следующей операции. Стоянки должны совпадать, масштаб и привязка — быть документированы, комплект — открываться у получателя, а все непокрытые участки — оставаться явно обозначенными. Чертежи и модели включают лишь тогда, когда они действительно нужны рабочей команде.
Если заранее различить исходные сканы, зарегистрированное облако, сетку, чертёж и BIM-модель, предложения исполнителей становится проще сравнивать, а результат — принимать без спора о том, что подразумевалось под словами «передать облако точек».
