Обмерный план и обмерные чертежи: что входит в готовый комплект

Обмерный план — это рабочий чертёж фактической геометрии квартиры, помещения, этажа или здания. На нём показывают стены, перегородки, проёмы, основные размеры и другие элементы из технического задания. Обмерные чертежи — более широкое понятие: в комплект могут дополнительно входить развёртки стен, фасады, разрезы, узлы, экспликации и цифровая модель.

«Обмерный» или «обмерочный» — как правильно? В поиске и профессиональной речи встречаются оба варианта. В документах ТопГео используется первая формулировка, однако само слово не устанавливает состав результата. В договоре и техническом задании безопаснее не спорить о термине, а перечислить требуемые чертежи, размеры, форматы и назначение материалов.

Обмерный план и обмерные чертежи: в чём разница

В разговорной речи эти названия часто используют как синонимы. Для квартиры простой геометрии это может не создавать проблемы: заказчику нужен план с размерами, и исполнитель передаёт один файл. На здании, фасаде, производственном помещении или объекте реконструкции такое сокращение уже опасно — разные участники проекта могут понимать результат по-разному.

Таким образом, вопрос «план или чертёж» лучше заменить другим: какие данные следует зафиксировать и какое решение по ним будут принимать. Дизайнеру могут понадобиться ниши, подоконники и выводы коммуникаций — одного контура стен здесь недостаточно. Проектировщику реконструкции для оценки высот и взаимного положения конструкций потребуются разрезы и дополнительные отметки.

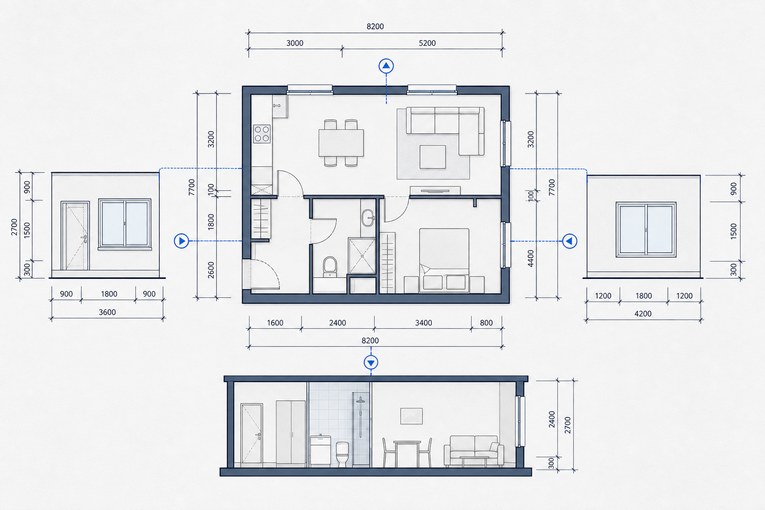

Что входит в базовый обмерный план помещения

Состав зависит от задания, но полезный рабочий план обычно содержит больше, чем длину четырёх стен. До начала работ стороны согласуют, какие элементы исполнитель обязан измерить и отобразить.

В базовый план могут входить:

• фактический контур помещения и конфигурация стен;
• перегородки, колонны, пилоны, ниши, выступы и шахты;
• оконные и дверные проёмы с шириной и привязками;
• основные линейные размеры и размерные цепочки;
• высота помещения и отдельные высотные отметки;
• номера и площади помещений, если это предусмотрено заданием;
• лестницы, перепады пола, ступени и пороги;
• сантехнические стояки, вентиляционные короба, радиаторы, электрощиты и другие видимые инженерные элементы — только в согласованном объёме;
• обозначение условного нуля, направления взгляда или ориентации объекта, когда это важно для дальнейшей работы;
• примечания о недоступных участках и зонах, которые не удалось измерить выбранным методом.

Для заказа обмера помещения стоит заранее передать исполнителю требования дизайнера или проектировщика. Фраза «нужен план для ремонта» не определяет, надо ли фиксировать розетки, привязки сантехники, высоты подоконников, раскладку потолков или только строительную геометрию.

Из чего состоит расширенный комплект обмерных чертежей

Расширенный комплект формируют не «для солидности», а когда одного поэтажного изображения недостаточно для следующего этапа. Набор включает несколько видов документации.

Поэтажные планы

На них показывают геометрию каждого уровня. Для сложного объекта отдельно согласуют, нужны ли толщины стен, диагонали, оси, высоты проёмов, отметки пола, оборудование и инженерные точки. Если этажи похожи, это не означает, что их можно считать одинаковыми без проверки.

Развёртки стен

Развёртка показывает стену фронтально. Такой чертёж полезен для интерьеров, отделки, мебели, витрин и оборудования. На нём можно зафиксировать проёмы, ниши, выступы, розетки, выводы воды, вентиляционные решётки и другие элементы, которые плохо читаются на плане сверху.

Фасады

Обмерные чертежи фасадов передают внешний контур здания, расположение и габариты проёмов, высотные отметки, архитектурные членения и согласованные детали. Для реставрации, реконструкции или проектирования навесной системы может потребоваться существенно разная детализация. Поэтому слово «фасад» в задании дополняют перечнем элементов и требуемым масштабом результата.

Разрезы

Разрезы нужны, чтобы показать высоты, перекрытия, лестницы, кровлю, уровни пола и потолка, взаимное положение конструкций. Линии разрезов желательно определить до обработки данных: иначе после выпуска плана может выясниться, что необходимого сечения нет.

Узлы и фрагменты

Для сложных сопряжений, декоративных элементов, нестандартных лестниц, криволинейных поверхностей и мест установки оборудования предусматривают отдельные увеличенные фрагменты. Их количество и границы также фиксируют в задании.

Экспликации и ведомости

Экспликация дополняет графику таблицей: номер, назначение и площадь помещения, иногда — высота и примечания. Это удобный рабочий материал, но его не следует автоматически считать документом БТИ или частью кадастровой документации.

Состав результата для квартиры, здания и фасада

Одинаковое название услуги скрывает разные задачи. Практический комплект удобнее выбирать по будущему использованию.

Если объект имеет сложную геометрию, много уровней или плотное инженерное оснащение, лазерное сканирование помещений даёт более полную пространственную основу. Однако полученный массив измерений не заменяет чертёж автоматически: сканы регистрируют, очищают, проверяют и преобразуют в согласованные виды либо BIM-представление.

В каком формате передаются обмерные чертежи

Способ передачи выбирают с учётом следующего участника процесса. Один PDF не одинаково удобен для просмотра, проектирования и построения BIM-модели.

Практичная схема для большинства 2D-задач — редактируемый DWG плюс контрольный PDF. Первый используют в проектировании, а второй фиксирует вид листа при выпуске. Для BIM-задачи заранее согласуют RVT и версию Revit; при межплатформенном обмене применяют IFC. Autodesk указывает RVT как собственный формат Revit и поддерживает обмен через DWG, DXF и IFC, но техническая совместимость расширений не гарантирует одинаковое наполнение модели — его определяет задание.

При передаче облака точек важно различать индексный проект и сами данные сканирования. Например, RCP может ссылаться на связанные RCS: один небольшой RCP без них окажется неполным. Для архива или обмена используют E57 и другие заранее выбранные варианты.

Масштаб листа и геометрия 1:1

В CAD-пространстве объект обычно вычерчивают в натуральную величину в согласованных единицах. Масштаб 1:50 или 1:100 относится к размещению вида на листе и печати. Поэтому запись «масштаб 1:50» не заменяет указание единиц DWG. При приёмке отдельно проверяют геометрию в модели и контрольный размер на распечатанном PDF.

Почему одного названия формата недостаточно

Фраза «передать в DWG» отвечает только на вопрос о контейнере. Она не определяет качество и пригодность графики. Два документа с одинаковым расширением способны существенно различаться.

Перед началом работ полезно согласовать:

• единицы чертежа — миллиметры, сантиметры или метры;
• структуру слоёв и правила их наименования;
• наличие размеров, отметок, площадей и текстовых примечаний;
• нулевую отметку и систему высот;
• локальную или проектную систему координат;
• требуемую версию AutoCAD или Revit;
• допустимость внешних ссылок, нестандартных шрифтов и связанных файлов;
• степень детализации модели;
• формат листов PDF и масштаб печати;
• порядок наименования и нумерации редакций.

Именно поэтому обмерные работы следует заказывать от будущего применения, а не только от площади объекта. Исполнителю важно знать, кто откроет материалы и какие решения будет принимать по ним.

Есть ли единый ГОСТ на обмерный чертёж

Универсального состава, который автоматически следует из слов «обмерный чертёж», недостаточно искать только по названию одного стандарта. Действующий ГОСТ Р 21.101-2026 устанавливает основные требования к проектной и рабочей документации, а ГОСТ 21.501-2018 — состав и правила оформления рабочей документации архитектурных и конструктивных решений. Эти документы полезны, когда результаты обмеров становятся основой проектной или рабочей документации.

Но работа дизайнера квартиры, обследование здания, фасадная съёмка и подготовка BIM-модели требуют разного наполнения. Поэтому в договоре или техническом задании прямо указывают применяемые стандарты оформления, выпускаемые листы и назначение материалов. Ссылка «по ГОСТ» без номера документа и ожидаемого итога оставляет слишком много вариантов толкования.

Обмерный план, технический план и план БТИ — не одно и то же

Рабочая обмерная основа фиксирует фактическую геометрию для проектной, ремонтной или иной согласованной задачи. Она не становится автоматически техническим планом для кадастрового учёта и не заменяет документы БТИ.

Технический план готовит кадастровый инженер для кадастровых процедур в установленной форме. В него входят не только графические материалы, но и сведения, необходимые для государственного кадастрового учёта. План БТИ также имеет своё назначение и источник. Если заказчику нужен официальный документ для согласования или Росреестра, это следует назвать до выезда, а не пытаться использовать обычный обмерный DWG после выполнения работ.

Если требуется понять, где получить архивную схему БТИ, когда нужны новые измерения и чем рабочий чертёж отличается от графической части техплана, воспользуйтесь отдельным разбором о поэтажных схемах зданий и помещений.

Что написать в техническом задании

Хорошее задание можно составить без профессиональной терминологии, если последовательно описать цель и результат.

Если у проектировщика уже есть шаблон слоёв, семейства Revit, требования к координатам или пример комплекта, их лучше передать до камеральной обработки. Перестроить готовый результат под другую структуру обычно сложнее, чем согласовать её заранее.

Как проверить комплект перед приёмкой

Проверка не сводится к тому, открывается ли файл. Заказчик или его проектировщик должен убедиться, что данные пригодны для следующего этапа.

1. Сверьте перечень полученных файлов и листов с техническим заданием.
2. Откройте PDF и проверьте читаемость размеров, обозначений и примечаний.
3. Откройте редактируемый документ в согласованной версии программы и проверьте единицы.
4. Убедитесь, что присутствуют требуемые этажи, фасады, разрезы и зоны объекта.
5. Проверьте несколько контрольных размеров и замкнутость основных размерных цепочек.
6. Посмотрите, обозначены ли недоступные или не обследованные участки.
7. Проверьте нулевую отметку, высоты, координаты и ориентацию.
8. Если переданы данные сканирования, убедитесь в наличии связанных компонентов и их совмещении с чертежом или моделью.
9. Зафиксируйте замечания к одной версии комплекта, чтобы не смешивать разные редакции.

Частые ошибки при заказе результата

Заказать только «план с размерами». Исполнитель не знает, нужны ли высоты, инженерные привязки, развёртки и фасады.

Выбрать способ передачи после выполнения обмеров. Состав исходных данных и обработка зависят от того, нужен 2D-чертёж, BIM-модель или зарегистрированные сканы.

Считать облако точек готовой моделью. Сканирование подробно фиксирует поверхность объекта, но не создаёт автоматически распознанные стены, окна и конструкции с проектной семантикой.

Не указывать версию программы. Файл RVT или DWG может открыться некорректно либо потребовать преобразования в рабочей среде заказчика.

Не фиксировать исключения. Закрытые помещения, мебель, облицовка и недоступные конструкции влияют на полноту результата. Такие ограничения должны быть видны в материалах.

Путать рабочий обмер с официальным документом. Обычный чертёж для ремонта не заменяет технический план, документацию БТИ или специализированное обследование.

Какой результат выбрать

Для ремонта или несложного дизайн-проекта обычно достаточно согласованной схемы в DWG и PDF. Интерьер с мебелью на заказ дополняют развёртками стен и подробными инженерными привязками. Для реконструкции здания чаще требуется комплект поэтажных видов, фасадов и разрезов. При сложной геометрии и BIM-проектировании отдельно рассматривают цифровую модель и исходные сканы.

Главное правило простое: сначала определить решения, которые будут приняты по данным съёмки, и только затем выбирать комплектность и способ передачи. Такой подход позволяет сравнивать предложения исполнителей по одному заданию и снижает риск получить формально готовый, но практически бесполезный чертёж.
