Планировка участка на склоне: где расположить дом, въезд и площадки

Планировка участка на склоне начинается не с решения «срезать верх и засыпать низ», а с выбора мест для жилья и повседневных маршрутов. Иногда удобнее оставить разные уровни, чем пытаться получить одну большую ровную поверхность. Но сравнивать решения следует по измеренному рельефу, а не по впечатлению от прогулки по территории.

Почему дом не стоит автоматически ставить в самой высокой точке

Верхняя часть кажется очевидным выбором: дальше от низины, лучше обзор. Но если дорога проходит снизу, такое расположение может потребовать длинного подъезда или нескольких лестничных переходов. Свободный двор рядом со зданием тоже не всегда получается таким, как представлял собственник.

Перенос здания в нижнюю часть не является универсальной альтернативой. Выясните, что находится выше: улица, соседние постройки, канава или незастроенная территория. Самая низкая отметка не доказывает наличие затопления, как и высокая точка не подтверждает безопасность строительства.

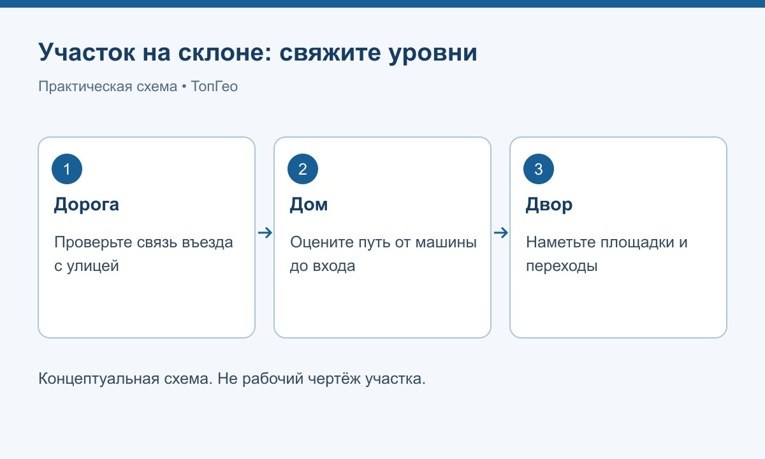

Поэтому проверяйте не отдельную точку под дом, а цепочку: дорога — ворота — парковка — вход — терраса — остальная территория. Если хотя бы одно соединение неудобно, красивое расположение здания ещё предстоит доработать.

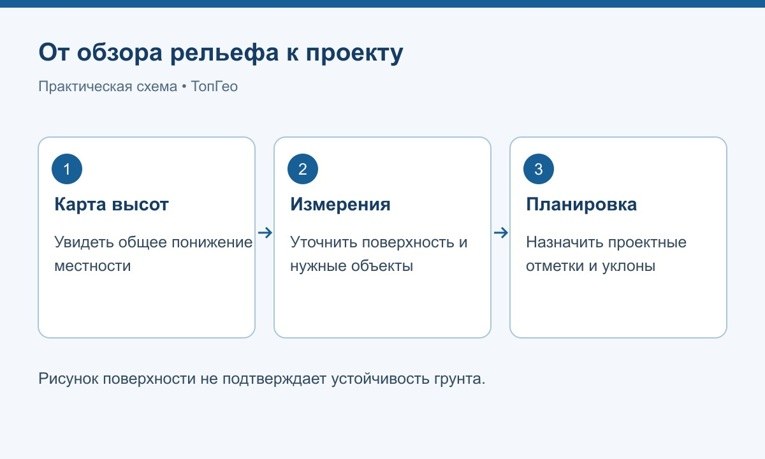

Начните с обзорной карты рельефа

В сервисе «Рельеф участка и карта высот» можно посмотреть общий перепад и направление понижения местности вокруг кадастрового контура. Это помогает поставить первые вопросы: со стороны какой границы идёт понижение, где проходит дорога относительно участка, есть ли выраженная низкая часть рядом.

На странице сервиса поясняется происхождение модели: используется спутниковая основа с разрешением примерно 30 метров, а более частая сетка получается расчётным способом. Поэтому цветная ячейка не означает, что геодезист измерил землю именно в этой точке. Стрелки показывают понижение модели, но не рассчитывают движение дождевой воды с учётом труб, канав, покрытий и препятствий.

Используйте результат как обзор и основу для обсуждения. По нему нельзя назначать высоту фундамента, проектировать подпорную стену или определять глубину дренажа.

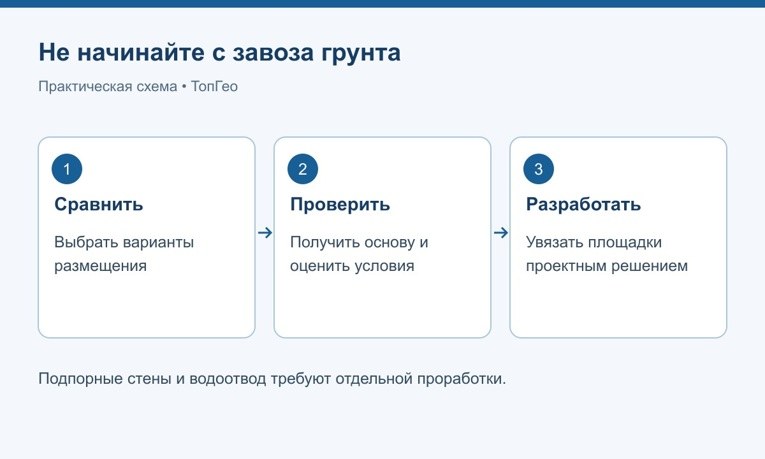

Как сравнить расположение дома и площадок

После обзора рельефа откройте редактор размещения построек «Мой участок». Он позволяет задать габариты и поворот дома, бани, гаража и других объектов внутри кадастрового контура. Сопоставьте варианты расположения с тем, что увидели на карте высот.

Это две отдельные проверки. Редактор не превращается в трёхмерный проект склона и не назначает отметки автоматически. Он помогает понять, сколько места занимает выбранная застройка; карта рельефа — оценить общую форму местности.

1. Отметьте сторону въезда и элементы, положение которых уже задано: существующий дом, колодец, сохраняемые деревья, соседнюю дорогу.
2. Разместите планируемые постройки и сравните хотя бы два варианта. Не оставляйте вход, террасу и парковку «на потом».
3. Для каждого варианта проследите путь от машины до входа и от дома к основным зонам участка. Обозначьте места, где предполагаются перепады и лестницы.
4. Подготовьте схемы и список вопросов к геодезисту и проектировщику. Не подписывайте предполагаемые высоты как измеренные.

Особенно полезно такое сравнение, если в семье есть человек, которому трудно пользоваться лестницами. Удобство маршрута здесь важнее эффектного вида с самой верхней точки. Представьте обычный вечер: из машины придётся принести покупки, открыть дверь, пройти с ребёнком или коляской. Эти действия помогают заметить неудобства, которые теряются за общим видом будущей застройки.

Какие варианты проверить до окончательного выбора

Таблица не определяет, какой вариант дешевле. Объём перемещения грунта, необходимость конструкций и условия основания выясняют по исходным данным и расчётам. Нельзя обещать экономию только потому, что на эскизе осталось больше естественного рельефа.

Что измерить для выбранных вариантов

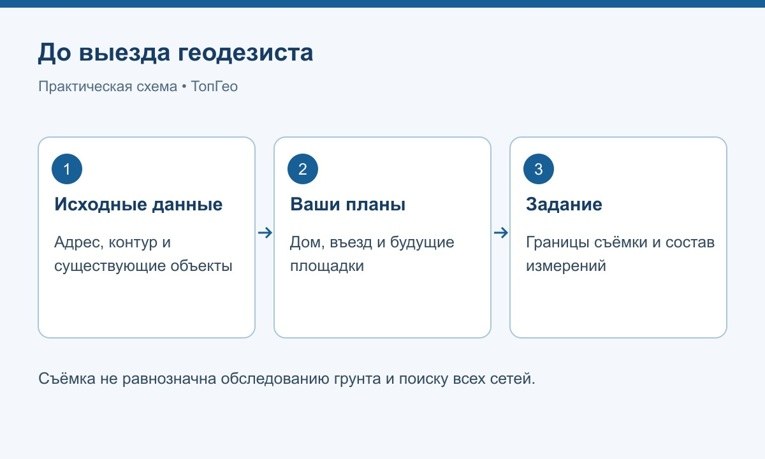

Сообщить геодезисту только общий перепад недостаточно. В задании стоит обсудить дорогу у ворот, переломы поверхности, существующие покрытия и пороги, канавы и другие влияющие на застройку элементы. Границы съёмки и состав данных согласуют под результат, который будет готовить проектировщик.

Общий нормативный контекст инженерных и инженерно-геодезических изысканий задают СП 47.13330.2016 и СП 317.1325800.2017. Эти документы не делают любой набор точек достаточным для любого проекта: состав работ необходимо увязать с задачей.

Если нужны положение и характеристики существующих объектов, а не только высоты поверхности, уточните полный состав топографической основы. Название «высотная съёмка» само по себе не обещает поиск всех подземных коммуникаций или обследование грунта.

Как проектирование связывает разные уровни

После съёмки выбранное расположение проверяют в проекте вертикальной планировки. Проектировщик задаёт будущие отметки, уклоны и переходы между поверхностями, связывает их с домом, въездом и направлением поверхностного стока. Так становится понятно не только где будет площадка, но и на какой высоте.

Это не то же самое, что размещение прямоугольников на кадастровом контуре. На плоской схеме дверь и парковка могут находиться рядом, а после измерений между ними возникает лестница. Лучше увидеть это до устройства фундамента, а не после заказа крыльца.

По составу услуги ТопГео картограмма земляных масс, конструкции подпорных стен и расчёты водоотводящих систем не включаются в вертикальную планировку автоматически. Не стоит считать стрелку стока готовым проектом дренажа, а линию уступа — рассчитанной подпорной стеной.

Если задача уже состоит в изменении поверхности, отдельно разберите порядок выравнивания участка с уклоном. Здесь мы выбираем размещение объектов, а не способ срезки и подсыпки.

Когда одного высотного плана недостаточно

Высотные отметки описывают геометрию поверхности, но не показывают несущую способность грунта и устойчивость склона. Трещины в земле, смещения существующих сооружений, выходы воды или следы сползания сообщите проектировщику до выбора решения. Сфотографируйте такие места вместе с окружением и обозначьте их на схеме: снимок крупным планом без привязки будет труднее сопоставить с чертежом. Фотографии помогут поставить вопросы, но не заменят обследование. По красивому эскизу нельзя подтвердить допустимость тяжёлой насыпи или высокой стенки.

Не забывайте и про ограничения использования земли: наличие свободного места на склоне не доказывает возможность застройки. Их проверяют по документам конкретного участка отдельно от рельефа.

Условный пример: удобный вход важнее верхней точки

Представим территорию, которая поднимается от дороги. Собственник хочет поставить коттедж в глубине, чтобы сохранить вид. Дверь обращена к воротам, и на плоском рисунке всё выглядит удобно. После съёмки выясняется: нести сумки от машины придётся по длинной лестнице, а выйти с кухни на террасу без спуска не получится.

Проектировщик рассматривает перенос здания и более компактное размещение повседневных зон. Дальний угол предлагают оставить без активного благоустройства. Итоговый выбор зависит от грунтовых условий, ограничений и расчётов. Это условная ситуация, не отчёт о выполненной работе ТопГео.

Источники

• Росстандарт: СП 47.13330.2016 «Инженерные изыскания для строительства. Основные положения».
• Росстандарт: СП 317.1325800.2017 «Инженерно-геодезические изыскания для строительства».
• ТопГео: состав проекта вертикальной планировки.
• «Мой участок»: ограничения обзорной карты рельефа.
