ПНСТ 1080-2026 для поликлиник: как связать ЦИМ здания с данными территории

В нормативной системе ТИМ появился документ, посвященный одному конкретному виду медицинских зданий. Росстандарт принял ПНСТ 1080-2026 для поликлиник; применять его можно будет с 1 января 2027 года. Правила рассчитаны не на один проектный этап: содержащиеся в модели сведения предполагается использовать при подготовке проекта, строительстве, эксплуатации и завершении существования объекта.

Новость важна не только для проектировщиков медицинских учреждений. Нормативная база постепенно переходит от универсальных правил к настройке информационной модели под назначение здания. Вслед за жильем отдельный набор появился для поликлиники — объекта со сложной логистикой, плотной инженерной начинкой и большим объемом эксплуатационных сведений.

Но цифровое описание здания — только одна часть проекта. В ПНСТ проведена граница: правила для модели поликлиники не охватывают подготовку инженерной цифровой модели местности в составе изысканий. Поэтому маршрут координат, рельефа, существующих сетей и прочих сведений о площадке придется проектировать отдельно — от измерений в поле до проверки импорта у проектировщика.

Что произошло и когда начнет действовать стандарт

Карточка Росстандарта позволяет отделить три разные даты и не спутать принятие документа с началом его применения:

• номер документа — ПНСТ 1080-2026;
• официальное наименование — «Цифровые информационные модели объектов непроизводственного назначения. Поликлиники. Общие требования»;
• основание принятия — приказ № 34-пнст от 23 июля 2026 года;
• начало применения — 1 января 2027 года;
• текущая отметка в реестре — «Принят».

Информационное сообщение датировано 29 июля 2026 года, но эта дата относится к публикации новости. В материале Оренбургского ЦСМ трехлетний период описан как апробация: после него отрасль сможет оценить результат и решить, следует ли принять на его основе национальный стандарт ГОСТ Р.

Буква «П» в аббревиатуре имеет практическое значение: это предварительный стандарт. Для участников пилотных проектов полезно учитывать не только формальное соответствие, но и то, сколько труда занимает заполнение атрибутов, какие сведения действительно используются и где ломается межпрограммный обмен.

ТИМ становится объектно-ориентированным

Объектный подход начался раньше. ПНСТ 909-2024 уже задал информационное наполнение для жилищного сегмента: многоквартирных, блокированных и некоторых индивидуальных домов в составе малоэтажных комплексов.

Следующий шаг сделан для амбулаторной медицины. Перенести требования с дома на поликлинику простой заменой названия нельзя. Назначение объекта меняет:

• состав помещений и функциональные связи между ними;
• насыщенность инженерными системами;
• требования к пожарной безопасности, санитарным режимам и эксплуатации;
• сценарии движения посетителей, персонала, материалов и отходов;
• состав атрибутов, которые нужны заказчику на разных этапах жизненного цикла.

Универсальные документы отвечают за общий каркас работы, а ПНСТ для поликлиник конкретизирует состав сведений для своего класса зданий. В результате ЦИМ должна работать как организованный массив характеристик, а не как трехмерная картинка архитектуры.

Что устанавливает ПНСТ 1080-2026

В реестре область применения привязана к поликлинике с кодом 03.01.004.002 по классификатору объектов капитального строительства. Документ связывает наполнение ЦИМ с теми процессами, ради которых заказчик создает и ведет модель.

Смысл требований не в том, чтобы заполнить максимальное число полей. Сначала выбираются сценарии работы с моделью, затем под них назначаются характеристики элементов. Итоговый объем закрепляют в документах проекта: договоре, задании на проектирование, отдельном ТЗ на ЦИМ и плане реализации ТИМ.

Для передачи предусмотрен IFC. Открытая схема нужна там, где архитектурная, конструктивная и инженерные части создаются в разных программах, а заказчик должен получить проверяемый результат без привязки к одному рабочему приложению. Общий контекст совместимости описан в СП 331.1325800.2017.

В сообщении Росстандарта есть еще одно организационное правило: одно здание — одна ЦИМ, без упаковки нескольких корпусов в общий файл. Базовое наполнение начинается с формы, положения и общих характеристик элементов. Дополнительные цели могут потребовать пожарных, стоимостных, технических и эксплуатационных параметров.

Что стандарт намеренно оставляет за пределами своего предмета

В конце описания области применения сделана существенная оговорка для изыскательской команды: правила ПНСТ не относятся к разработке ИЦММ в составе инженерных изысканий.

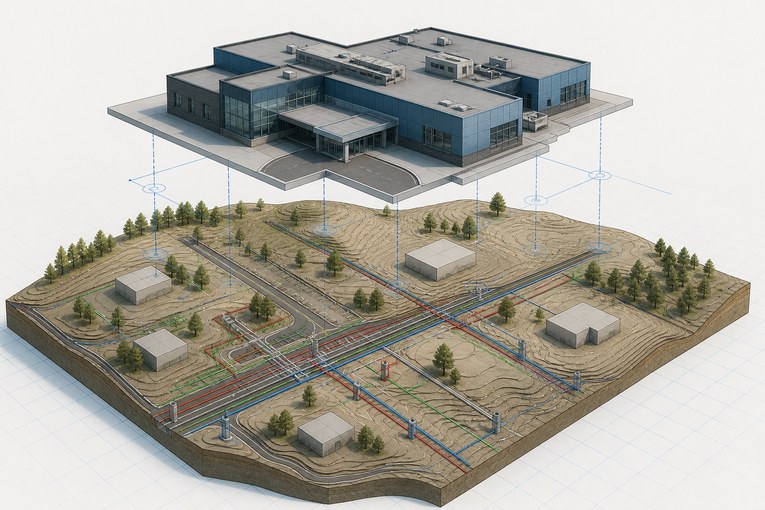

Граница логична: один набор данных описывает проектируемое здание, другой — существующую площадку и ее поверхность. СП 333.1325800.2020 также разводит эти сущности, когда описывает информационное сопровождение объекта по стадиям.

Оговорка не отменяет геодезическую основу. Она означает, что точность, структура, форматы и приемка пространственных материалов задаются вне ПНСТ 1080-2026. Затем эти материалы нужно технически состыковать с цифровым представлением здания.

Почему цифровая модель здания зависит от цифровой модели территории

ЦИМ поликлиники может быть детальной и насыщенной атрибутами, но без корректной пространственной основы проектировщик рискует работать с условной площадкой. Ошибка проявится не в красивом трехмерном виде, а в реальных проектных решениях.

Координаты и высотная основа

Здание, проезды, сети и элементы благоустройства должны находиться в согласованной системе координат и высот. Если модель изыскателя и модель проектировщика используют разные начала координат, поворот осей или высотные системы, визуальное совмещение может выглядеть правдоподобно, но давать систематическое смещение.

Рельеф

Цифровая модель рельефа влияет на вертикальную планировку, отметки входов, уклоны пешеходных путей и проездов, водоотвод, объемы земляных работ и доступность территории. Для поликлиники это особенно чувствительно: ошибки в отметках способны затронуть безбарьерные маршруты, входные группы и подъезд санитарного транспорта.

Существующие инженерные сети

Подземные коммуникации определяют возможное положение здания, точек подключения, фундаментов и новых трасс. Неполные или устаревшие данные повышают риск коллизий, переработки проектных решений и дополнительных обследований уже после начала проектирования. При недостатке архивной информации может потребоваться поиск подземных коммуникаций.

Ситуация вокруг площадки

Для проектирования нужны существующие здания, дороги, ограждения, зеленые насаждения и другие объекты ситуации. Они влияют на организацию подъездов, пожарные проезды, благоустройство и связь поликлиники с окружающей городской средой.

Эти данные получают в составе инженерно-геодезических изысканий и топографической съемки. Результатом должна быть не просто картинка, а согласованный набор пространственных данных, пригодный для дальнейшего проектирования.

Где обычно ломается передача данных

Проблема часто возникает не из-за отсутствия съемки, а на стыке организаций. Изыскатель передает материалы в одном представлении, проектировщик импортирует их в другом, а требования к координатам и структуре никто заранее не согласовал.

Чтобы избежать этих ошибок, требования к передаче данных должны появиться до выхода полевой бригады, а не после получения отчета.

Что включить в техническое задание на изыскания

Заказчику и проектировщику полезно согласовать как минимум следующие параметры:

1. Границы съемки и требуемую детализацию площадки.
2. Систему координат и высот, контрольные пункты и правила передачи параметров преобразования.
3. Требования к цифровой модели рельефа: плотность исходных данных, структурные линии, характерные точки и допустимые разрывы поверхности.
4. Перечень объектов ситуации и инженерных сетей, которые необходимо отразить.
5. Порядок обследования и подтверждения положения подземных коммуникаций.
6. Классификацию объектов, структуру слоев, правила именования и обязательные атрибуты.
7. Рабочие и открытые форматы передачи, версии схем и единицы измерения.
8. Требования к геопривязке ЦИМ, контрольным точкам и проверке совмещения.
9. Состав отчета, графических приложений и исходных цифровых материалов.
10. Процедуру приемки: кто, в какой программе и по каким критериям проверяет данные.

Если проектировщик уже определил среду общих данных и правила информационного моделирования, их необходимо приложить к заданию изыскателю. Если такие правила еще не сформированы, разумно сначала провести техническое совещание и согласовать минимальный протокол обмена.

Как организовать связку «изыскатель — проектировщик»

Рабочий процесс можно построить в семь этапов.

1. Определить сценарии использования моделей. Заказчик фиксирует, для чего нужны ЦИМ поликлиники и данные территории: посадка здания, вертикальная планировка, проектирование сетей, проверка коллизий, подсчет объемов или дальнейшая эксплуатация.
2. Согласовать требования до изысканий. Изыскатель получает систему координат, форматы, классификацию и правила информационного обмена.

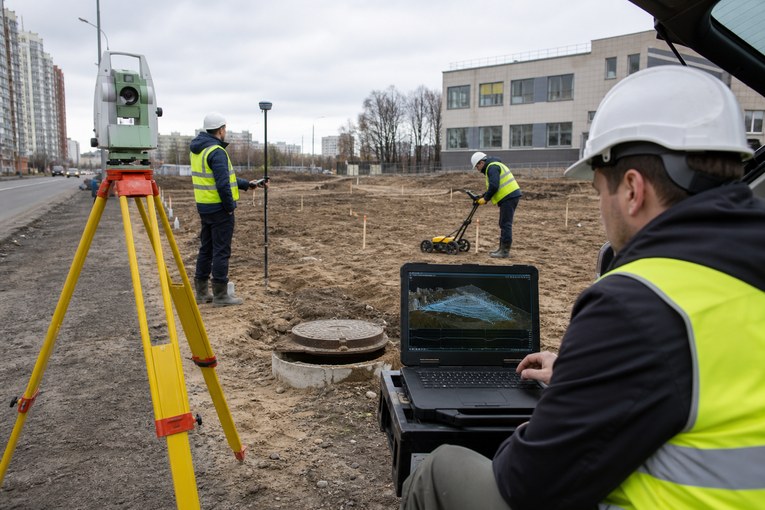

3. Выполнить полевые работы. Специалисты создают геодезическое обоснование, снимают рельеф и ситуацию, обследуют доступные коммуникации и собирают необходимые исходные материалы.
4. Сформировать пространственные данные. На основании измерений подготавливаются топографический план, цифровая модель рельефа, цифровая модель ситуации и другие предусмотренные заданием материалы. При необходимости оформляется геоподоснова.
5. Провести входной контроль у проектировщика. Проверяются координаты, единицы измерения, полнота объектов, поверхность рельефа, сети и отсутствие смещения при импорте.
6. Выполнить контрольное совмещение. Тестовый объем или упрощенная модель здания размещается на площадке. Команда проверяет характерные точки, отметки, проезды и точки подключения.
7. Зафиксировать принятую версию. В среде общих данных сохраняются дата, версия, ответственный участник и статус материалов. Последующие изменения площадки передаются управляемо, а не заменой файлов без истории.

Такой порядок не требует, чтобы изыскатель разрабатывал архитектурную ЦИМ поликлиники. Его задача — передать достоверную пространственную основу, которую проектировщик сможет использовать без ручного восстановления геометрии и догадок о системе координат.

Кто отвечает за результат на стыке моделей

Единственного «владельца совмещения» по умолчанию нет. Роли нужно назвать в регламенте и подтвердить контрольными операциями.

Если функция ТИМ-координатора никому не поручена, ее части все равно должны быть распределены между заказчиком и генеральным проектировщиком. Иначе ошибка останется «между договорами».

Что проверять при приемке цифровой модели местности

Перед передачей данных в проектирование полезно пройти короткий контрольный список:

• совпадает ли система координат с принятой в проекте;
• указана ли высотная система;
• есть ли контрольные точки для проверки положения модели;
• корректно ли построена поверхность рельефа возле зданий, бортов, откосов и подпорных стен;
• разделены ли фактически обследованные, архивные и предполагаемые сети;
• присутствуют ли колодцы, камеры, опоры и другие элементы коммуникаций;
• сохранены ли коды, слои и атрибуты после импорта;
• нет ли объектов, случайно перенесенных на нулевую отметку;
• указан ли срок актуальности съемки;
• открываются ли переданные файлы в согласованном программном обеспечении.

Для сложного объекта желательно оформить результаты контроля отдельным протоколом. Он покажет, что пространственная основа не просто получена, а действительно пригодна для использования в проектной среде.

Что новый ПНСТ меняет для заказчика

ПНСТ 1080-2026 не заменяет техническое задание и не определяет весь цифровой контур проекта. Он дает основу для требований к ЦИМ поликлиники, но заказчику по-прежнему необходимо связать между собой несколько наборов правил:

• требования законодательства и действующих нормативных документов;
• положения объектного стандарта для поликлиники;
• цели применения модели на конкретном проекте;
• требования к инженерным изысканиям и модели территории;
• регламент среды общих данных;
• форматы и процедуры обмена между участниками.

Ключевой практический вывод: объектно-ориентированная ЦИМ начинается не с детализации дверей, оборудования и инженерных систем здания, а с согласованной пространственной основы. Чем раньше определены координаты, рельеф, ситуация и сети, тем меньше вероятность, что сложная модель поликлиники будет пересобрана после первых проектных проверок.

Чем может помочь ТопГео

ТопГео выполняет инженерные изыскания и геодезические работы для проектирования объектов капитального строительства. В зависимости от задачи команда может подготовить топографическую основу, цифровую модель рельефа и ситуации, обследовать подземные коммуникации и согласовать с проектировщиком структуру цифровых материалов.

До начала работ желательно передать техническое задание, границы площадки, требования проектировщика к координатам и форматам, а также сведения о применяемом программном обеспечении. Если эти требования еще не сформированы, специалисты ТопГео помогут определить состав исходных данных и результат, который нужен для следующего этапа проектирования.
