Как пользоваться сервисом «Координаты участка»: от кадастрового номера до DXF

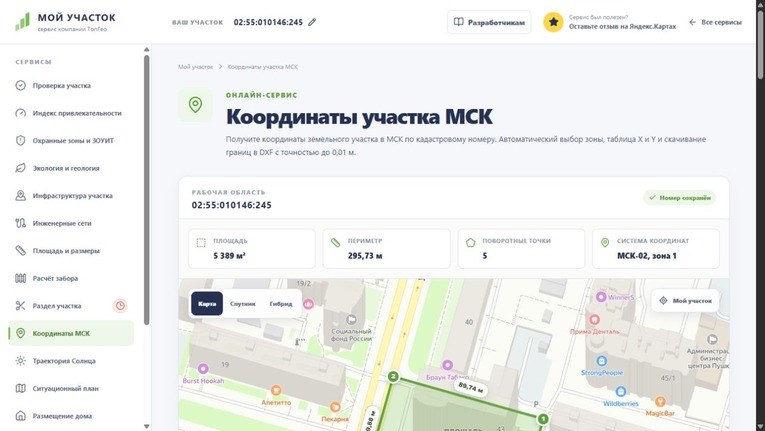

Чтобы получить числовое описание кадастрового контура, не обязательно разыскивать каждую вершину в разных источниках и собирать таблицу вручную. В бесплатном сервисе ТопГео достаточно указать кадастровый номер: страница покажет доступную геометрию из НСПД, её положение на карте, площадь, периметр и значения для всех угловых точек.

Для поддерживаемых регионов сервис дополнительно определяет местную систему координат и зону, рассчитывает значения X и Y и формирует DXF. Также доступны PDF, KML и GPX.

Что именно показывает сервис

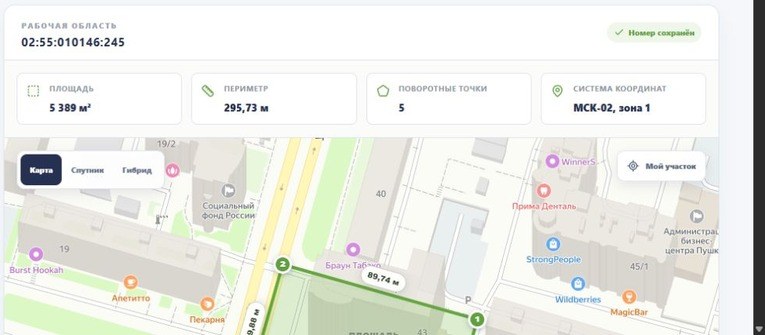

Основой результата служит замкнутая линия, описывающая объект недвижимости. Она состоит из поворотных точек — вершин, в которых меняется направление стороны. Программа соединяет их по порядку и выводит:

• кадастровый контур на Яндекс.Карте;
• кадастровую площадь и расчётный периметр;
• количество поворотных точек;
• длины сторон между соседними вершинами;
• широту и долготу каждой точки в WGS 84;
• значения X и Y в МСК, когда региональная система и зона поддерживаются;
• ориентировочные высоты и предварительную оценку перепада рельефа при наличии данных;
• файлы DXF, PDF, KML и GPX.

Геометрия поступает из доступных сведений НСПД. Если ответ не содержит описания границы, программа не пытается восстановить его по площади, адресу или соседним объектам. Тогда отдельные кадастровые характеристики могут отображаться, но таблица вершин и файлы с замкнутой линией не формируются.

Пошаговая инструкция

Введённый номер сохраняется внутри «Моего участка». При переходе к расчёту площади и размеров, размещению дома или ситуационному плану повторный ввод не потребуется.

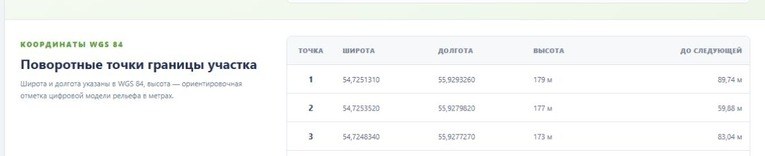

Что такое WGS 84 и для чего нужны широта и долгота

WGS 84 — глобальная система координат, которую используют электронные карты и навигационные приложения. Точка в ней записывается как пара значений:

• широта показывает положение севернее или южнее экватора;
• долгота показывает положение восточнее или западнее начального меридиана.

Такая пара выводится для каждой вершины. Она подходит для предварительного поиска объекта на карте, обмена данными с навигационными приложениями и сохранения геометрии в KML или GPX.

WGS 84 не следует путать с кадастровой местной системой координат. Значения широты и долготы нельзя просто переименовать в X и Y и вставить в чертёж: это разные способы описания положения точки.

Что такое местная система координат

Местная система координат, или МСК, — плоская координатная система, применяемая на определённой территории. Положение точки в ней задаётся линейными значениями в метрах. Для кадастровых и инженерных задач это удобнее угловых значений широты и долготы.

Название МСК само по себе недостаточно. Нужно знать регион и зону. Например, в Московской области используются МСК-50 и соответствующие зоны. Одинаковые числа, отнесённые к разным зонам или разным системам, будут обозначать разные положения на местности.

В кадастровой записи обычно принимается:

• X — направление на север;
• Y — направление на восток.

В графическом DXF оси записываются в привычном для CAD виде: DXF X соответствует восточному направлению, а DXF Y — северному. Сервис учитывает это при формировании файла, чтобы контур открывался без случайного поворота или зеркального отображения.

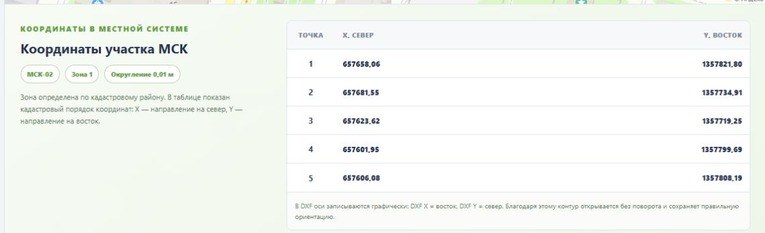

Как сервис выбирает МСК и зону

Региональная система сопоставляется с кадастровым районом. Когда зона определяется однозначно, на странице появляются:

• название МСК;
• номер зоны;
• таблица X и Y;
• кнопка скачивания DXF.

Если система или зона не поддерживаются либо их нельзя определить без догадки, DXF в МСК не предлагается. Это важная защита: файл с неверно выбранной зоной может визуально выглядеть исправным, но оказаться смещённым относительно других материалов.

Округление до 0,01 м относится только к записи чисел. Оно не доказывает сантиметровую точность исходной геометрии: качество результата зависит от первичных сведений и применённого преобразования.

Какой формат скачать

DXF удобен проектировщику для предварительного размещения объектов и проверки файлов в одной системе координат. KML лучше подходит для карт, а GPX — для навигационных устройств. PDF позволяет сохранить понятный отчёт без специализированной программы.

Для каких задач пригодится результат

Результат пригодится, чтобы:

• предварительно найти участок и построить маршрут к нему;
• посмотреть конфигурацию и количество поворотных точек;
• оценить площадь, периметр и длины сторон;
• передать контур проектировщику для предварительной компоновки;
• открыть границу в CAD или картографической программе;
• обсудить возможное размещение дома и других объектов;
• сохранить координаты и основные параметры в PDF.

Ключевое слово здесь — предварительно. Онлайн-сервис помогает быстро получить и удобно представить доступные сведения, но не превращает их в результаты геодезических измерений на местности.

Когда справочных данных недостаточно

Экранную схему нельзя принимать за единственное основание для установки забора, закрепления межевых знаков, разрешения спора с соседом или подготовки юридически значимого документа.

Обращение к специалисту необходимо, если:

• границу нужно вынести и закрепить на местности;
• положение существующего забора вызывает спор;
• в НСПД отсутствует контур участка;
• площадь или конфигурация не совпадают с документами и фактическим пользованием;
• требуется установить или уточнить границы;
• проектировщик запросил официальные исходные материалы с установленной точностью.

Когда координатное описание уже внесено в ЕГРН, специалист может перенести его на территорию и закрепить характерные точки. Если такого описания нет либо обнаружено несоответствие, кадастровый инженер сначала определит подходящий маршрут уточнения.

Почему координаты могут не появиться

Наиболее частые причины связаны не с формой ввода, а с исходными данными:

1. В кадастровом номере допущена ошибка.
2. НСПД временно не вернула сведения или поставила запрос в очередь.
3. Земля учтена без координатного описания.
4. В ответе присутствуют характеристики объекта, но отсутствует пригодная геометрия.
5. Региональная МСК или её зона пока не поддерживаются программой.

Начните с проверки номера, затем при необходимости повторите обращение позднее. Сообщение об отсутствии геометрии означает, что приблизительное изображение по площади или соседним объектам строить нельзя. Состав реестровых сведений уточняют по выписке ЕГРН и документам, на основании которых объект был поставлен на учёт.

Итог инструкции

После ввода одного кадастрового номера пользователь получает связанную картину: геометрию из НСПД, положение на карте, размеры и набор числовых значений для угловых точек. Поддерживаемая МСК позволяет сформировать чертёжный файл; для картографических и навигационных программ предусмотрены другие форматы.

При этом результат остаётся справочным. Для установки забора, кадастровых работ, спора о границе или точного проектирования необходимы официальные документы и работа профильного специалиста.
