Как передавать данные изысканий в проектную и BIM-команду без потерь

Строительный проект всё чаще описывают как единую цифровую среду: проектировщики работают с информационной моделью, заказчик контролирует сроки и стоимость, подрядчики получают актуальную документацию, а изменения прослеживаются между разделами. Такая интеграция действительно сокращает ручной обмен файлами и помогает раньше обнаруживать противоречия. Но она не отвечает на более ранний вопрос: насколько верны данные, на которых построена модель.

Если на топографическом плане отсутствует переложенный кабель, отметки рельефа уже изменились, а расчётная схема грунтов основана на недостаточном объёме исследований, цифровая среда не исправит эти сведения. Она лишь быстро и последовательно передаст ошибку в генеральный план, конструктив, трассы коммуникаций, смету и календарный график.

Поэтому работа начинается не с BIM или ТИМ. Фактическая основа формируется раньше — во время инженерных изысканий и подготовки исходных данных для проектирования.

Цифровизация не проверяет реальность автоматически

11 августа 2026 года РБК Компании опубликовал материал о проектной интеграции в строительстве. Автор рассматривает проблему разрозненных данных, ручного сбора информации и несогласованности участников. Вывод справедлив: роли, данные и процессы должны работать в общей среде, иначе проект теряет время на поиск актуальных версий и устранение конфликтов.

Однако интеграция решает задачу передачи и согласования информации, а не подтверждает её фактическую точность. Координата может быть записана безошибочно, но относиться к сооружению, которого уже нет. Подземная линия может аккуратно отображаться в нужном слое, но проходить на местности в другом месте. Расчёт фундамента может быть выполнен корректно для заданных характеристик грунта, хотя они не описывают весь инженерно-геологический разрез площадки.

Именно поэтому следует разделять два вида качества:

• качество информационного обмена — форматы, версии, правила доступа, связи между разделами и участниками;
• качество исходной основы — актуальность, полнота, точность, достаточность и пригодность результатов полевых исследований для конкретного сооружения.

Без первого команда медленно работает даже с качественным комплектом. Без второго она быстро согласовывает решения, которые придётся пересматривать после встречи с реальной площадкой.

Как строится цепочка данных проекта

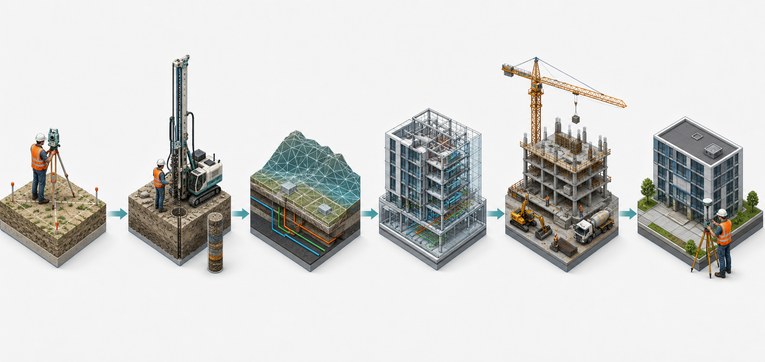

Упрощённо жизненный цикл исходной основы выглядит так:

геодезия + геология + сведения об инженерных сетях → инженерная цифровая модель местности → проектирование → BIM/ТИМ → строительство → исполнительная геодезия.

Каждый переход добавляет новые решения, но не отменяет предыдущий уровень.

1. Инженерно-геодезические работы описывают существующую ситуацию: рельеф, здания, сооружения, элементы благоустройства и подземную инфраструктуру в пределах задания.
2. Инженерная геология характеризует грунты, подземные воды и процессы, влияющие на основания, фундаменты, земляные работы и защитные мероприятия.
3. Информация о действующих сетях позволяет увязать новые трассы с водопроводом, канализацией, газом, теплоснабжением и кабельными линиями.
4. Проектировщики используют этот комплект для компоновки застройки, расчётов, вертикальной планировки и согласования смежных разделов.
5. BIM/ТИМ связывает геометрию, характеристики элементов, документацию и процессы в общем информационном пространстве.
6. На площадке решения выносят в натуру, контролируют и фиксируют исполнительными съёмками.

Градостроительный кодекс прямо связывает инженерные изыскания с подготовкой проектной документации, обоснованием компоновки здания, конструктивными решениями, расчётами оснований и фундаментов. Если ведётся информационная модель, результаты работ должны подготавливаться в форме, позволяющей использовать их при её формировании и ведении. Логика однозначна: исследование площадки не является приложением к цифровому проекту — оно формирует его исходный информационный слой.

Что происходит, когда исходные данные неверны

Ошибка редко остаётся в том файле, где появилась. Смежные разделы связаны, поэтому неверная предпосылка меняет сразу несколько решений.

Главная опасность состоит не в том, что ошибка обязательно заметна сразу. Напротив, цифровое представление может выглядеть подробным, аккуратным и внутренне непротиворечивым. Проблема проявится позже — при согласовании смежного раздела, выносе осей, разработке котлована или вскрытии существующей коммуникации.

Как одна неточность проходит через весь проект

Представим реконструкцию складского корпуса. На архивной топосъёмке не отмечен кабель, переложенный после её выпуска. Проектировщик размещает на свободном, как кажется по плану, участке выпуск ливневой канализации. Координационная проверка не показывает пересечения: в информационной модели скрытой линии просто нет. Компоновка согласована, объёмы посчитаны, закупки включены в график.

При разработке траншеи подрядчик обнаруживает действующий кабель. Земляные операции останавливают, владельца линии вызывают на место, положение уточняют шурфом и геодезическими измерениями. Затем приходится менять трассу водоотведения, перепроверять уклоны и пересечения, корректировать спецификацию, смету и календарный план. Причина цепочки — не ошибка BIM и не плохой обмен файлами. Электронная среда точно обработала неполную фактическую основу.

Если до разработки выполнить актуальную съёмку, трассопоиск и сверку с эксплуатирующей организацией, неопределённость можно обнаружить на подготовительном этапе. Тогда альтернативный маршрут выбирают до выпуска документации, когда изменение обходится заметно дешевле и не останавливает технику на объекте.

Топография: точная геометрия должна быть ещё и актуальной

Для проектирования недостаточно получить красивый чертёж. Нужно понимать, когда и для какой задачи он подготовлен, какие объекты и сети вошли в съёмку, в какой системе координат и высот выдан комплект, где проходят границы обследования и какие изменения произошли после полевого этапа.

На площадке могут появиться новые строения и ограждения, измениться проезды или отметки земли, быть переложены коммуникации. Архивный материал полезен для предварительной оценки, но его нельзя автоматически считать актуальной основой. Перед началом проектирования заказчику и проектировщику стоит проверить соответствие плана текущему состоянию территории и требованиям технического задания.

Для подготовки фактической основы выполняют инженерно-геодезические изыскания. В зависимости от задачи может потребоваться топографическая съёмка, отдельная геоподоснова или съёмка с требованиями, установленными именно для строительства и проектирования. Название услуги не заменяет задания: состав результата следует определять по сооружению и будущему применению.

Инженерные коммуникации: линия на плане не всегда равна факту

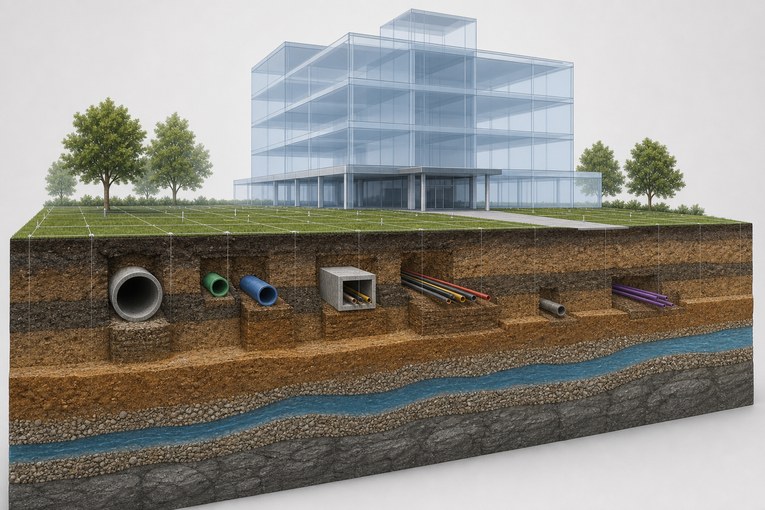

Подземная инфраструктура — один из наиболее чувствительных слоёв. Положение кабелей и трубопроводов уточняют по совокупности источников: полевым измерениям видимых элементов, архивной документации, информации эксплуатирующих организаций, результатам трассопоиска и другим предусмотренным заданием способам.

Даже согласованный план требует инженерной оценки. Участникам важно понимать:

• какие линии показаны и откуда получена информация;
• где положение подтверждено измерениями, а где восстановлено по документам;
• указаны ли необходимые характеристики и высотные отметки;
• охватывает ли съёмка места подключения и примыкания;
• не менялась ли ситуация после подготовки материала.

Если происхождение информации не прослеживается, точная линия на экране создаёт ложное ощущение определённости. В BIM-среде её легко связать с другими элементами и автоматически проверить на коллизии, но результат будет относиться только к записанному положению подземного объекта.

Геология: цифровая модель грунтов зависит от программы изысканий

Инженерная геология отвечает на другой набор вопросов. Она описывает не поверхность, а условия в толще грунтов: их состав и состояние, подземные воды, неблагоприятные процессы и параметры, необходимые для расчётов.

Достаточность геологического материала нельзя оценить только по наличию технического отчёта. Программа исследований зависит от назначения, конструктивных особенностей и сложности здания, стадии проектирования, изученности территории и природных условий. Поэтому документ, выполненный для соседней или более простой постройки, не становится автоматически пригодным для новой задачи.

Если объём исследований не соответствует задаче, неопределённость переходит в расчётную схему. Проектировщик может заложить решение на основе доступной информации, но после уточнения разреза, уровня подземных вод или характеристик грунтов придётся менять фундамент, водопонижение, ограждение котлована либо организацию земляных работ.

Для таких задач нужны профильные инженерно-геологические изыскания, сформированные под конкретный объект и техническое задание.

Формат файла важен, но не является главным критерием

Заказчик иногда формулирует цифровизацию как требование выдать DWG, IFC, LandXML, облако точек или другой машиночитаемый формат. Это важно для обмена, но формат не доказывает качество содержания.

Добротная исходная основа должна одновременно отвечать на четыре вопроса:

1. Что изучено? Виды работ, территория, состав объектов, сети и природные условия.
2. Как это проверено? Методы измерений, происхождение информации и контроль качества.
3. Насколько результат подходит задаче? Точность, детализация, стадия, система координат и требования проектировщика.
4. Как результат передаётся дальше? Структура слоёв, атрибуты, форматы и правила обновления.

Если выполнить только четвёртый пункт, получится удобный контейнер с неопределённым содержанием. Если выполнить первые три, но передать результат в неподходящем виде, команда потеряет время на ручную конвертацию и может внести новые ошибки. Цифровой проект требует обоих уровней качества.

Из чего состоит пакет передачи

Единый пакет не означает один файл. Разные компоненты выполняют разные функции и должны быть связаны реестром.

PDF и редактируемая модель дополняют друг друга. Первый фиксирует инженерные выводы, вторая обеспечивает использование геометрии и атрибутов. Подмена одного другим создает разрыв.

Паспорт цифрового набора

Для каждой выдачи полезно создавать короткую машиночитаемую и человекочитаемую карточку. В ней указывают:

• объект и участок работ;
• номер и дату задания;
• дату полевого этапа;
• систему координат и высот;
• единицы измерения;
• границы покрытия;
• точность и детализацию;
• состав объектов и атрибутов;
• использованные классификаторы;
• форматы и версии программного обеспечения;
• внешние ссылки и зависимости;
• известные ограничения;
• автора, проверяющего и дату выпуска;
• статус: предварительный, проверенный промежуточный или финальный;
• идентификатор версии.

Карточка не заменяет отчет. Она позволяет BIM-координатору быстро понять, можно ли подключать данные к рабочей модели и какие вопросы нужно задать до импорта.

Контрольный обмен до финальной выдачи

Требования к цифровому результату нельзя впервые проверять в последний день договора. Выполните тестовый обмен на небольшом фрагменте.

Тестовый обмен особенно важен, когда участники используют разные программные продукты или корпоративные классификаторы.

Матрица ответственности за передачу

Матрица предотвращает типичную ситуацию, когда каждый участник считает проверку координат или версии обязанностью другого.

Как выпускать обновления без подмены основы

Обновленный комплект должен быть новой версией, а не файлом с тем же именем в общей папке. Вместе с ним передают перечень изменений: какая территория переснята, какие объекты добавлены, какие атрибуты уточнены и какие выводы затронуты.

После выпуска координатор:

1. Регистрирует новую версию.
2. Переводит старую в статус «не применять» без удаления истории.
3. Определяет проектные разделы — потребители измененных данных.
4. Запрашивает оценку влияния на выпущенные решения.
5. Фиксирует результат проверки и дату перехода.

Так цифровая модель остается управляемым источником, а не набором файлов, актуальность которых известна только автору.

Что проверить до передачи материалов в проектирование

До создания BIM/ТИМ полезно провести входной контроль исходной информации. Это не заменяет профессиональную проверку результатов полевых работ, но помогает обнаружить организационные разрывы до начала основной разработки.

• Сопоставить техническое задание, программу и фактически выданный состав материалов.
• Проверить дату полевых работ и изменения, произошедшие на территории после съёмки.
• Зафиксировать систему координат, систему высот, единицы измерения и правила преобразования данных.
• Убедиться, что границы изысканий перекрывают зону проектных решений, внешних подключений, подъездов и временных работ.
• Проверить наличие нужных сетей, их характеристик и пояснений о происхождении информации.
• Сверить геологические материалы с параметрами проектируемого объекта и расчётными задачами.
• Согласовать перечень цифровых форматов, структуру слоёв, атрибуты и требования к BIM/ТИМ.
• Назначить ответственную версию и порядок выпуска обновлений, чтобы разделы не работали с разными состояниями площадки.
• Зафиксировать вопросы и допущения, которые проектировщик не может снять по имеющимся материалам.

Такой контроль особенно полезен при реконструкции, на насыщенных коммуникациями территориях и в проектах с несколькими изыскательскими и проектными организациями.

Исполнительная геодезия замыкает цифровой контур

После начала строительства направление движения информации меняется. Теперь необходимо не только вынести проектное положение на местность, но и зафиксировать фактически выполненные конструкции и коммуникации.

Геодезическое сопровождение строительства и исполнительные съёмки позволяют сопоставлять документацию с реальным сооружением, контролировать положение элементов и готовить исполнительные схемы. Эти сведения становятся обратной связью для BIM/ТИМ.

Но исполнительная геодезия не должна превращаться в способ впервые узнать, что площадка была описана неверно. Её задача — контролировать результат строительства и фиксировать фактическое исполнение. Чем надёжнее исходная основа, тем меньше незапланированных решений приходится принимать непосредственно на месте.

Как заказчику сформулировать правильное задание

Работу лучше начинать не с перечня форматов, а с описания будущих решений. Изыскателям нужно знать назначение и параметры здания или сооружения, стадию проектирования, границы площадки, предполагаемые внешние подключения, требования к коммуникациям и рельефу, необходимость цифровой модели местности и порядок информационного обмена.

Практичная последовательность выглядит так:

1. Проектировщик и технический заказчик формируют требования к исходной информации.
2. На их основе составляют задание и программу инженерных изысканий.
3. Исполнитель собирает архивные сведения, проводит полевые и камеральные работы.
4. Результат проходит контроль полноты, качества и пригодности для проектных задач.
5. Материалы передают в согласованных координатах, форматах и структуре.
6. При изменении площадки или принятых решений сведения актуализируют управляемо, с фиксацией версии.

ТопГео выполняет комплекс инженерных изысканий в Москве и Московской области. До выхода специалистов целесообразно передать требования проектировщика и BIM/CAD-координатора: это помогает определить нужный охват, виды исследований и состав цифрового комплекта без лишних или недостающих операций.

Вывод

BIM и ТИМ помогают связать решения, документы, участников и процессы. Но информационная модель не может быть точнее фактов, которые в неё заложены.

Правильная цифровая цепочка начинается с вопроса не «в каком формате выдать модель», а «какая информация необходима проектировщику и как подтверждена её пригодность». Актуальная топография, корректно собранные сведения о коммуникациях, достаточная геология, единые координаты и управляемые версии превращают BIM/ТИМ в рабочий инструмент. Без этого цифровизация лишь ускоряет распространение исходной ошибки.
