Разбивка осей здания: ключевой этап строительства

Зачем нужна геодезическая разбивка осей при строительстве

Основная функция разбивки осей — создание референсных точек на строительной площадке, которые служат каркасом для всех строительных работ. По сути, это геометрический скелет здания. Разбивка определяет, где проходит каждая стена, колонна, осевой ряд фундамента. Без этого невозможно качественно выполнить ни копку котлована, ни монтаж сборных конструкций, ни укладку коммуникаций. Геодезическая точность здесь критична: сбой даже в 2-3 см может создать проблемы при согласовании БТИ, сдаче объекта и эксплуатации.

Основные этапы разбивки осей на местности: от теодолита до выноса точек

Первый этап — обоснование координатной системы на участке. Выполняется привязка к существующей геодезической сети или создаётся локальная сеть из временных опорных пунктов. На этом этапе важно учесть все ограничения — от плотности застройки до наличия инженерных коммуникаций в грунте. Затем строится скелетная база — осевые линии по чертежам, которые связаны с координатами на местности.

Далее выполняется измерение углов и расстояний при помощи электронного теодолита или тахеометра с последующим математическим расчётом координат точек осей. Для линейных объектов это могут быть прямые отрезки между двумя точками, для сложных зданий — пересечения по сложной сетке. Полученные координаты выносятся в натуру при помощи фотограмметрических вешек, вех с отражателями и/или лазерных указателей.

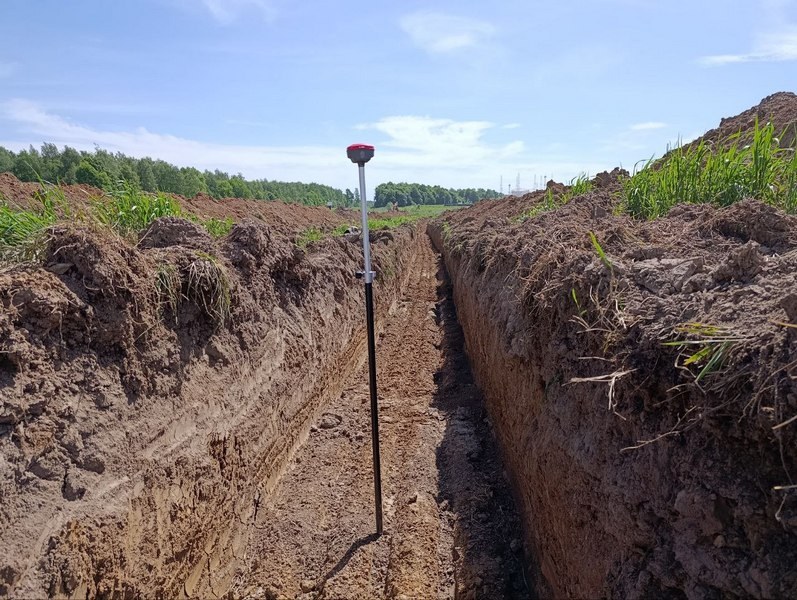

Завершающий этап — закрепление осей на местности: устанавливаются осевые обноски, вбиваются металлические или деревянные марки, наносится краска, закладываются бетонные или пластиковые реперы. После этого выполняется повторный контроль координатной оси, чтобы исключить ошибки при выносе, и составляется акт разбивки, подписанный геодезистом и инженером заказчика.

Типичные ошибки при разбивке осей фундамента и как их избежать

• Неточность исходных координат: Использование устаревших топографических материалов и отсутствие актуализации контуров соседних зданий приводит к смещению сетки, особенно при реконструкции и достройках.
• Игнорирование деформаций подосновы: Платформа может иметь просадки, перекосы или быть связанной с площадками с разной геологией. Без учёта этих факторов реальная форма фундамента отклоняется от расчётной.
• Смещение осей при земляных работах: Если не использовать жёсткие обноски или капитальные метки, осевые точки могут быть сбиты экскаватором или осадкой грунта.
• Неучтённые температурные деформации оборудования: Дневные колебания температуры могут вызывать ошибки в измерениях по 2-5 мм на каждые 30 м длины, особенно в жаркую погоду.
• Сбой в согласовании разбивки между участками: Отсутствие единой линейной базы между несколькими бригадами архитекторов и монтажников приводит к «расползанию» координат здания в рамках одного проекта.
• Некорректное использование оборудования: Работа с теодолитом «на глаз» или без поверки прибора раз в три месяца провоцирует систематическую ошибку, которая увеличивается на каждый цикл измерений.
• Пренебрежение нормативной документацией: Нарушения СП 126.13330.2012 или СП 11-105-97 по требованиям к точности осей может привести к признанию разбивки недействительной и отказу в приёмке объекта.

Инструменты и технологии, используемые для разбивки основных осей здания

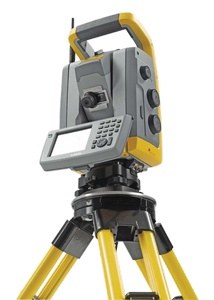

Современные геодезисты используют высокоточное оборудование, которое значительно повышает эффективность и точность разбивки. Основным инструментом остаётся электронный тахеометр — универсальное средство для измерения углов и расстояний в реальном времени. Его главные преимущества — это не только высокая точность (до 1–2 мм на 100 метров), но и цифровая автоматизация: прибор сам наводится на отражатель, считывает данные и отправляет их в контроллер. Один опытный специалист теперь может выполнять объёмы работ, которые ещё 10 лет назад требовали бригады из трёх-четырёх человек.

Но не одним тахеометром живёт строительная геодезия. GNSS-приёмники (системы GPS/ГЛОНАСС) стали важной частью разбивочных работ, особенно на крупных или протяжённых участках. Подключаясь к сетям сантиметровой корректировки, они позволяют определять координаты в реальных системах с высокой точностью. Однако на практике спутниковая геодезия редко используется как самостоятельное решение при разбивке зданий в городской среде. Радиопомехи, экранирование сигналов стенами и ограниченная зона обзора неба — всё это снижает надёжность. Поэтому чаще применяют гибридную модель: GNSS используется для создания локальной координатной базы, а дальше на площадке работают с точками с помощью тахеометра.

Именно здесь появляется ещё один важный элемент — цифровые технологии визуализации и интеграции с проектными данными. Системы BIM-ориентированной дополненной реальности (AR), такие как Trimble SiteVision или Leica iCON, позволяют буквально видеть проект на земле. Геодезист выходит на участок, запускает Revit-модель здания на AR-планшете и получает точную "подсказку" — где должна находиться каждая ось, каждая граница стенового модуля, каждая закладная деталь. Это особенно важно там, где проект представляет собой не просто прямоугольную коробку, а объект со сложной геометрией, несколькими уровнями и инженерными узлами, жёстко завязанными на координаты.

Например, на строительстве современного медицинского центра с заложенными лифтовыми шахтами, вентиляционными каналами и антисейсмическими швами, визуальная привязка цифровой модели к местности ускорила вынос осей в 2,5 раза. Ошибки при традиционном подходе выявлялись бы уже после начала монтажа конструкций — а это переделки, потери времени, перерасход ресурсов.

Но техника — это лишь половина уравнения. Вторая — это интеграция всех геодезических процессов в единую информационную цепочку строительства. Цифровая разбивка осей всё чаще становится не просто технической операцией, а частью сквозного BIM-процесса или CDE (Common Data Environment). Возникает вопрос: насколько глубоко подрядчик интегрирован в работу с исходной моделью? Имеет ли геодезист доступ к актуальной версии проекта? Используются ли цифровые чертежи для контроля после разбивки? Всё это определяет не столько сантиметры на местности, сколько способность команды удержать сроки, бюджет и избежать накопительных отклонений по ходу строительства.

Разбивка осей сегодня — это уже не просто вынос точек. Это — интерфейс между идеей и реальностью, точка сборки между проектом и землёй. И чем гибче и технологичнее эта точка, тем крепче стоит здание.

Разбивка осей объекта капитального строительства: нормативные требования

• СП 126.13330.2012: Требует контрольных измерений по минимум двум направлениям и установку постоянных знаков осей на время всего строительства.
• СП 11-105-97: Устанавливает требования к оформлению исполнительной документации по результатам разбивки и допустимым отклонениям от проектных координат.
• ГОСТ 32492-2013: Предписывает методику полевых измерений и функции тахеометрии при точном переносе осей, включая погрешности и условия видимости.
• Техническое задание заказчика: Часто включает отдельные требования к допустимому смещению, виду закрепляющих элементов (вехи, маяки, обноски) и срокам разбивки.
• Нормы Минстроя: Приказ №783/пр требует использования GPS-приёмников с точностью не менее 5 мм при разбивке капитальных объектов.
• Регламенты ГАТИ регионов (например, СПб или Москва): включают проверки разбивочной схемы до начала земляных работ с подписанием акта выноса осей в натуру с двух сторон.
• Технический план здания (Росреестр): Данные о координатах объекта должны соответствовать фактически проведённой разбивке с подтверждением через акт геодезических работ.

Особенности разбивки осей в условиях плотной городской застройки

В плотно застроенных районах геодезическая разбивка осей осложняется отсутствием прямой видимости между базовыми точками. Объекты рядом — жилые дома, коммуникации, деревья, временные строения — создают помехи для лазерных и оптических приборов. В этих условиях приходится использовать угловые отражатели, зеркала, работать с укороченными базисами и проводить многократную проверку каждой точки. Нередко создаётся вспомогательная сеть опор при помощи GNSS-приёмников, которая дополняет тахеометрию.

Другой фактор — ограниченность пространства. Установку стандартных обносок и вешек затрудняет плотное соседство с другими строительными площадками или парковками. Поэтому геодезисты всё чаще используют компактные цифровые метки, встраиваемые в асфальт, стены и даже люки. Все расчёты ведутся с уточнением по данным BIM-моделей и градостроительным координатам города. Это позволяет совместить точность и доступность выноса осей даже на минимальной площади.

Контроль точности при проведении геодезической разбивки осей

Контроль заключается в повторном измерении координат разбитых точек и сравнении их с расчётными проектными значениями. Используются методы обратной засечки, перекрёстных проверок и уравнивание геометрической сети. Отклонения в пределах 5 мм считаются допустимыми для конструкций первого класса ответственности. Все результаты оформляются в виде акта геодезического контроля, входящего в общую исполнительную документацию проекта.

Роль разбивки осей в обеспечении точности архитектурного проекта

Разбивка осей превращает графическую архитектурную модель в геометрически выраженные границы на местности. От её точности зависит корректность всех размеров здания: от ширины проёмов до высотных отметок перекрытий. Это влияет не только на технологичность строительства, но и на визуальное соответствие проекта, особенно важное для зданий с фасадной пластикой или историческими элементами.

Как защищаются точки разбивки осей на строительной площадке

Принципы точного переноса проектных осей на строительную площадку

Точное перенесение осей основывается на нескольких принципах:

• Привязка осей к двум и более фиксированным точкам с известными координатами, обеспечивающая устойчивость всей разбивочной схемы.
• Построение координатной сетки с учётом поворотных и угловых точек, позволяющее исключить кумулятивные геометрические и горизонтальные смещения.
• Подтверждение переноса осей независимыми методами: ведение второго контроля параллельной разбивочной группой или приёмником GNSS.
• Использование цифровой модели местности (ЦММ) или BIM-модели как источника проверочных координат на каждом этапе выноса точек.

Кроме того, при переносе осей в натуру всегда выполняется двойная фиксация: точка координаты и сопровождающие данные (угольник, направление, привязка к ближайшему элементу), что позволяет оперативно восстанавливать метку в случае её повреждения.

Разбивка осей фундамента: взаимодействие геодезистов и проектировщиков

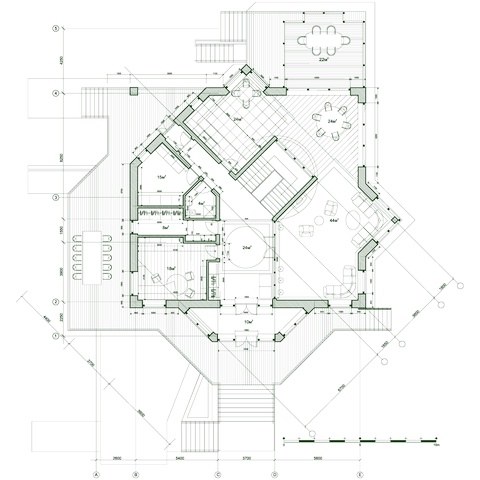

Работа геодезиста невозможна без подробной технической документации. Проектировщик предоставляет чертежи с координатной привязкой — генеральный план, поэтажные планы и схему разбивки осей. Эти материалы должны оформляться в соответствии с ГОСТ 21.508-93 и включать точные координаты всех ключевых элементов фундамента — углов, пересечений, технологических проёмов.

На практике перед началом работ проводится совещание между проектной командой и геодезической службой, где согласуются спорные координаты, уточняются сдвиги осей в случае необходимости, а также фиксируются условия размещения обносок и реперов. Такое взаимодействие предотвращает наложение осей на запрещённые зоны, позволяет адаптировать проект к геологии участка и минимизировать строительные риски уже на стартовом этапе.

Выбор координатной системы при разбивке осей капитального объекта

Выбор координатной системы определяет всю последующую геодезическую цепочку на объекте. Обычно используют местную систему координат (МСК) или государственную — ГСК-2011 (замена ГСК-63). Решение зависит от размеров проекта и требований заказчика. При этом МСК проще для локального контроля и не требует учёта геоидальных и меридианных поправок, что удобно на небольших площадках.

Для крупных объектов, многозонных комплексов или при обязательной согласованности с органами архитектурного контроля используют государственные системы координат. Это обеспечивает совместимость проекта с инженерно-коммуникационной моделью города и возможность передачи данных в муниципальные реестры в корректном виде. В составе геодезической разбивки важно также зафиксировать систему высот: абсолютную (Балтийская) или условную, используемую в пределах объекта.

Роль геодезической разбивки осей в обеспечении соответствия проекту

Геодезическая разбивка является механизмом прямого контроля соответствия строительных работ проектной документации. Она соединяет цифровой архитектурный план с физической реальностью участка. Любой сбой при разбивке приводит к изменению габаритов, отклонению фундаментов и сдвигу конструктивных элементов. Исправить такое отклонение на поздних этапах — очень дорого технически и в плане времени.

По сути, разбивка — это геометрический процесс верификации проекта. Она важна как при новом строительстве, так и при реконструкции существующих зданий. Ось, перенесённая с точностью ±2 мм, гарантирует, что объект будет принят в эксплуатацию без дополнительных согласований и экспертиз. Это особенно важно при взаимодействии с надзорными органами и кадастровыми службами.

Почему заказывают в ТопГео

ТопГео выбирают те, кому нужна надёжность, комплексный подход и инженеры, способные быстро ориентироваться в нестандартных условиях — от плотной застройки до сложных геологических ситуаций. Мы защищаем точки разбивки от повреждений, закладывая долговечные реперы и создавая цифровую базу координат, которая остаётся с объектом на всех этапах его эксплуатации. Нашими клиентами становятся как крупные застройщики, так и частные инвесторы, ценящие точность и гарантию качества.

Какие данные закладываются в проект для последующей разбивки осей

Чтобы провести геодезическую разбивку осей на местности с точностью до миллиметров, проектировщики должны предоставить исчерпывающий набор исходных параметров. В первую очередь — это план разбивочных осей с координатами точек пересечения. Изображения должны быть оформлены по ГОСТ 21.201-2011 с указанием масштаба, системы координат (МСК или ГСК), и обязательно иметь привязку к существующему рельефу местности и инженерным сетям.

Кроме координат, в проекте указывается тип конструкции фундамента (ленточный, плитный, свайный), глубина заложения, оси несущих и параллельных элементов, а также расположение дефинирующих точек — например, срезов в разбивке радиусов или контуров нестандартных фигуративных зданий. В ряде современных объектов также предоставляется трехмерная модель (IFC), позволяющая геодезисту синхронизировать данные с программами визуального выноса в реальном времени.

Что происходит после завершения разбивки осей — последовательность действий

После выноса осей в натуру и их закрепления на площадке начинается этап официального геодезического контроля. Проверяются совпадения координат размеченных точек с расчётными значениями. Все зафиксированные отклонения документируются и устраняются. Затем составляется акт геодезической разбивки, подписанный представителями заказчика и инженерно-геодезической службы.

На этом основании бригады и подрядчики приступают к соответствующим видам работ: выемка котлована, установка опалубки, вязка арматуры и заливка бетона по размеченным векторам. Осевые обноски при этом остаются на месте вплоть до завершения монтажа надземной части строительства, поскольку они продолжают использоваться для контроля совмещения и выноса перемычек, колонн, внутренних перегородок и инженерных трасс.

Какие методики и программы применяются для автоматизации разбивки на современных стройках

Современные строительные площадки переходят от классических методов геодезии к автоматизированным решениям. На передовой здесь находится технология автоматического выноса осей с помощью роботизированных тахеометров (Leica iCON Robot, Topcon GT). Такие устройства позволяют в одиночку управлять выносом точек с планшета — геодезист выбирает нужную координату, и тахеометр сам наводится и фиксирует точку.

Программные комплексы вроде Leica Captivate, Autodesk Civil 3D, Trimble Business Center интегрированы с цифровыми архитектурными и конструктивными моделями, что обеспечивает прямое взаимодействие между проектом и координатами в поле. Это особенно важно при пересечении геометрии объектов, работ с криволинейными фасадами и нестандартной планировкой. Визуализация BIM-моделей в реальном времени ускоряет понимание пространственных решений и снижает риск геодезических ошибок до минимума.

Подводя итог

Геодезическая разбивка осей — это не просто технический этап, а системообразующая часть строительного процесса. От неё зависит не только точность конструкций, но и соблюдение нормативных требований, взаимодействие участников проекта и соответствие итогового здания градостроительной политике города. Невозможно возвести качественный объект без прецизионной геодезической привязки каждой оси, угла и края фундамента.

В реальных условиях стройплощадки, особенно при плотной городской застройке, это требует высоких профессиональных навыков, точного оборудования и гибкой адаптации методик под задачи проекта. Поэтому привлечение компетентных геодезистов и использование продвинутых технологий становится не дополнительной, а базовой гарантией успешного строительства.
