Зачем дорожный коридор сканировать с автомобиля и с воздуха
Австрийская RIEGL показывает практический сценарий, в котором мобильная система VMX-2HA и беспилотный сканер VUX-120²³ используются как два дополняющих источника данных. Автомобиль собирает плотное облако вдоль проезжей части, а БПЛА видит откосы, крыши, верх инженерных сооружений и участки за ограждениями. В результате дорожный коридор описывается с разных направлений, а не только с уровня автомобиля.
Что умеет мобильная система VMX-2HA
VMX-2HA — двухсканерная система мобильного картографирования. По данным производителя, она выполняет до 3,6 миллиона измерений и до 500 скан-линий в секунду, имеет круговое поле обзора и рассчитана на сбор данных при движении с дорожной скоростью. Заявленные для сканирующего блока точность и прецизионность составляют 5 и 3 мм соответственно; итоговая точность координат объекта зависит также от GNSS/IMU, траектории и условий съёмки.
Сильная сторона автомобиля — очень плотные данные по покрытиям и объектам, расположенным рядом с дорогой:
- кромкам, бордюрам и разметке;
- опорам, знакам и ограждениям;
- фасадам и входам в коммуникации;
- тоннелям и нижним частям мостов;
- поперечному профилю покрытия.
Система может объединяться с несколькими камерами. Изображения помогают распознавать объекты и окрашивать облако, но фототекстура не заменяет геометрическую проверку лазерных данных.
Что добавляет VUX-120²³ на БПЛА
VUX-120²³ — лёгкий воздушный лазерный сканер с частотой импульсов до 2,4 МГц и полем обзора 100°. Луч последовательно направляется в надир, на 10° вперёд и на 10° назад. Такая NFB-схема помогает получать отклики от вертикальных поверхностей и объектов в узких коридорах, которые хуже видны при съёмке строго вниз.
Производитель указывает точность 10 мм и прецизионность 5 мм для сканера, до 32 целей на импульс в низкочастотных режимах и интерфейс для внешней GNSS/IMU-системы. Эти паспортные значения нельзя напрямую считать точностью готовой модели: в неё входят ошибки навигации, калибровки, высоты полёта и уравнивания полос.
С воздуха становятся доступнее:
- верхние поверхности мостов и шумозащитных экранов;
- откосы выемок и насыпей;
- крыши и территории за заборами;
- растительность и рельеф за придорожной полосой;
- линии электропередачи и другие протяжённые объекты.

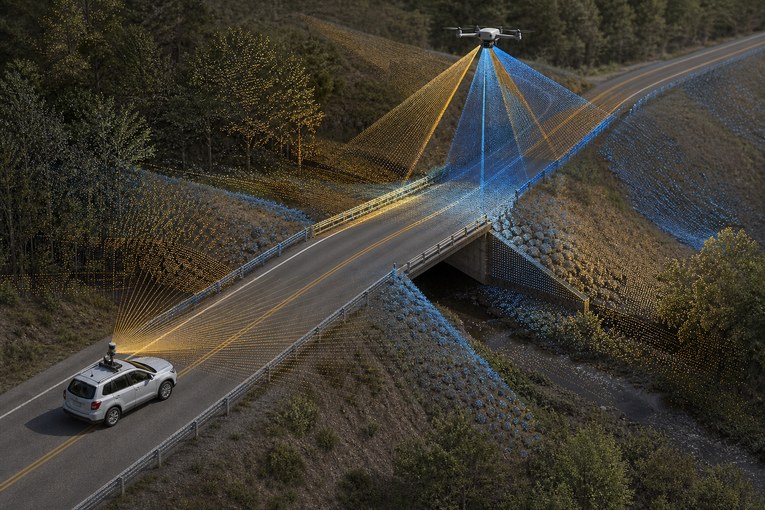

Почему одного положения датчика недостаточно
| Задача | Автомобильный LiDAR | Беспилотный LiDAR | Совместный результат |
|---|---|---|---|
| Покрытие и разметка | Высокая плотность с близкого расстояния | Вид сверху, но меньшая детализация мелких элементов | Полная поверхность и контроль перекрытий |
| Откосы и верх сооружений | Возможны тени и перекрытия | Хорошая верхняя видимость | Меньше пропусков в профиле коридора |
| Объекты под мостом | Доступны снизу | Часто закрыты конструкцией | Разные части сооружения в одной системе |
| Безопасность на дороге | Съёмка из движущегося автомобиля | Меньше присутствия людей у потока | Снижение времени полевых остановок |
| Геодезический контроль | Устойчивость траектории зависит от застройки и деревьев | Устойчивость зависит от полётной траектории | Взаимная проверка на зонах перекрытия |
На прямом открытом участке одного мобильного сканирования может быть достаточно. Комбинация оправдана там, где вертикальная геометрия, сложный рельеф или препятствия создают существенные тени и где повторный выезд обходится дорого.
Как объединяют два облака точек
- Создают единую геодезическую основу. Контрольные пункты и система координат должны быть общими для наземной и воздушной съёмки.
- Калибруют каждый комплекс. Проверяют взаимное положение лазера, камер и GNSS/IMU, а также временную синхронизацию.
- Обрабатывают траектории. Используют спутниковые и инерциальные данные, а при необходимости — базовые станции и контрольные участки.
- Уравнивают полосы и проезды. Ищут систематические расхождения на плоскостях, кромках и других устойчивых объектах.
- Сводят облака в зонах перекрытия. Контролируют не только среднее расстояние, но и высотные и плановые остаточные ошибки.
- Проверяют независимыми точками. Контрольные измерения не должны участвовать в подгонке модели.
Автоматическое совмещение по ближайшим точкам может визуально улучшить картину и одновременно скрыть систематический сдвиг. Поэтому исходные траектории и геодезические контрольные точки важнее «красивого» совпадения отдельных фрагментов.
Где возможны ошибки
Потеря качества GNSS
Под мостами, в тоннелях, возле высоких фасадов и под деревьями спутниковая геометрия ухудшается. Инерциальная система продолжает траекторию, но её ошибка со временем накапливается. Нужны перекрывающиеся проезды, контрольные точки или дополнительные способы привязки.
Разное время съёмки
Если автомобиль и БПЛА работают в разные дни, на дороге могут измениться техника, временные ограждения, складированные материалы и даже покрытие. Такие различия нельзя принимать за ошибку регистрации.
Слишком большой объём данных
Миллионы измерений в секунду быстро превращаются в массив, который сложно передавать и обрабатывать. Плотность следует планировать под конечный результат: модель покрытия, инвентаризацию объектов, профили, цифровую модель рельефа или исполнительную документацию.
Смешение паспортной и проектной точности
Характеристика сканера описывает измерительный прибор в заданных условиях. Точность координат извлечённой кромки или опоры включает весь технологический процесс. В техническом задании нужно указывать проверяемый результат, а не только модель оборудования.
Какие результаты можно получить
После классификации и контроля комбинированное облако позволяет сформировать:
- цифровую модель рельефа и покрытия;
- продольные и поперечные профили;
- ведомость дорожных знаков, опор и ограждений;
- геометрию мостов, откосов и водоотводов;
- основу для проектирования ремонта;
- сравнение состояния объекта между съёмками;
- данные для ГИС и информационной модели.
Для локальных строительных объектов может оказаться рациональнее обычное лазерное сканирование или наземная топографическая съёмка. Комбинированная мобильная и воздушная технология раскрывается прежде всего на длинных коридорах, где скорость и полнота обзора компенсируют сложность обработки.
Как понять, нужна ли двойная съёмка
Перед выбором технологии стоит разделить объект на зоны видимости. Если важные элементы полностью доступны автомобилю, воздушная часть может не дать экономического эффекта. Если же нужно описать верх и низ сооружений, крутые откосы, полосу отвода и закрытые участки, два положения сенсора уменьшают риск повторной съёмки.
Полезный тест — назвать каждый конечный слой и требуемую точность. Если заказчику нужна лишь схема расположения крупных объектов, максимальная плотность избыточна. Если требуется анализ ровности, деформаций или инженерных элементов, необходимо заранее определить разрешение, контрольные сечения и правила классификации.
ТопГео поможет выбрать метод съёмки, создать геодезическую основу и подготовить контролируемое облако точек под проектирование или исполнительные задачи.
Заказать лазерное сканированиеВывод
Связка RIEGL VMX-2HA и VUX-120²³ показывает направление развития коридорной съёмки: один объект фиксируется с нескольких мобильных платформ, а ценность создаёт не отдельный сенсор, а согласованная модель. Автомобиль даёт детальность у дороги, беспилотник закрывает верхние и боковые зоны, а геодезическая обработка превращает их в единый набор данных.
Для российского рынка это прежде всего обзор технологического подхода. Доступность оборудования, программ, полётов БПЛА и сервисного сопровождения необходимо оценивать отдельно; обязательными остаются требования к воздушному пространству, безопасности дорожных работ и точности результата.
