Почему ложный RTK FIX деформирует SLAM-съёмку и как этого избежать

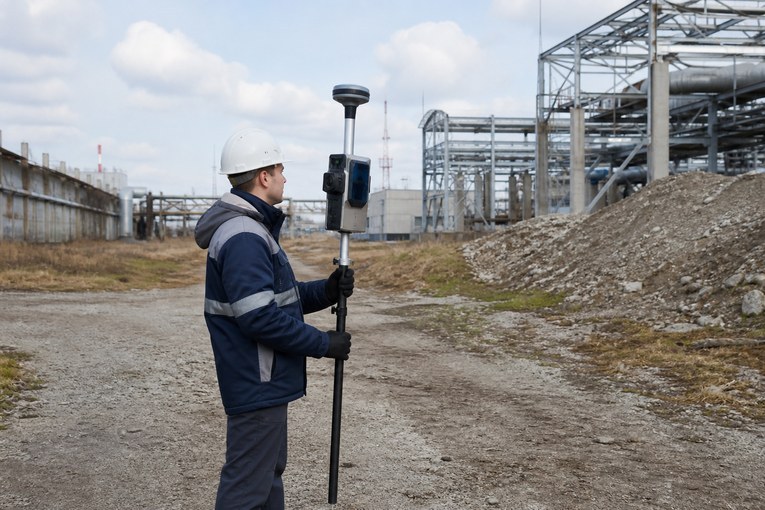

Рядом с обычным GNSS-приёмником надпись FIX означает, что можно измерять точку с сантиметровой точностью. В связке с мобильным SLAM-сканером смысл чуть другой: RTK становится не главным источником траектории, а внешним якорем, который удерживает всё облако в нужной системе координат. Поэтому один уверенно выглядящий, но неверный FIX способен повредить не отдельную точку, а целый фрагмент модели.
Что делает RTK внутри SLAM-сканера
SLAM сравнивает последовательные кадры и оценивает, как прибор переместился между ними. Малые погрешности каждого шага постепенно накапливаются. Возвращение в уже снятое место помогает замкнуть маршрут и сделать модель внутренне согласованной, но само по себе не сообщает, где облако находится в государственной или локальной системе координат.

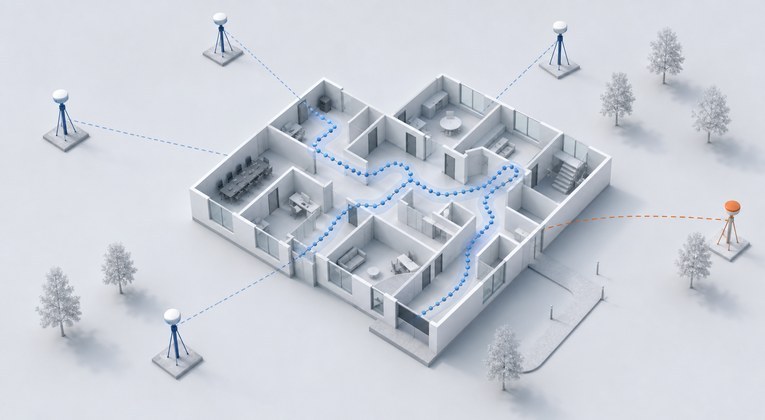

RTK добавляет абсолютные координатные ограничения. На открытом небе корректные фиксированные решения регулярно подтягивают траекторию к внешней системе. В помещении спутниковый сигнал исчезает, и это нормальная ситуация: маршрут некоторое время держат остальные датчики, а затем его можно снова связать с RTK или с контрольными точками.
| Состояние | Что получает SLAM | Практический риск |
|---|---|---|
| Устойчивый FIX на открытом небе | надёжный абсолютный якорь | низкий при правильной настройке |
| FLOAT или SINGLE | грубая координата с меньшим весом либо без использования | растёт дрейф, но данные часто можно обработать |
| Нет GNSS внутри здания | траектория по LiDAR, камерам и IMU | нужен замкнутый маршрут или контроль |
| Ложный FIX | уверенный, но неверный якорь | деформация большого участка облака |
Откуда появляется pseudo-fix
Фиксированное RTK-решение строится после разрешения целочисленных неоднозначностей фазовых измерений. В сложной обстановке приёмник иногда выбирает неверный набор целых значений и всё равно проходит внутренний тест. Чаще это происходит рядом с отражающими фасадами, металлическими конструкциями, под мостом, на узкой улице, у плотной кромки леса или при нестабильных поправках.
Сам индикатор FIX не доказывает качество. Важны длительность устойчивого состояния, число используемых спутников, геометрия созвездия, возраст поправок и поведение координат. Если решение появилось на секунду между FLOAT, его нельзя считать равноценным FIX, который спокойно держится на открытом месте.
Как выглядит ошибка в готовом облаке

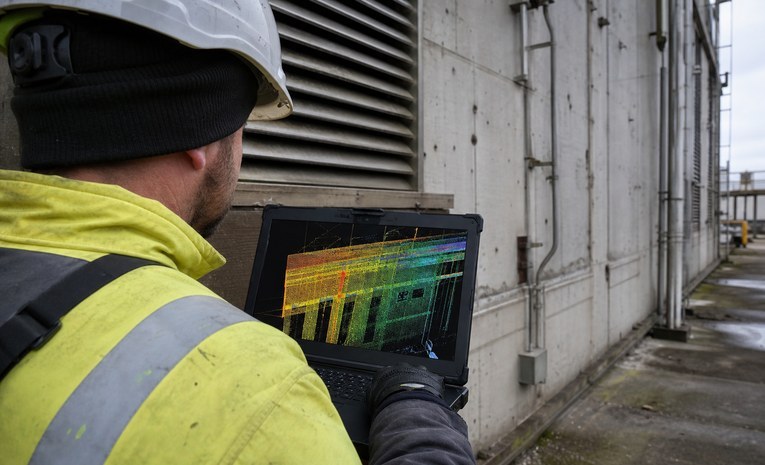

Ложный якорь редко оставляет одну заметную «плохую точку». Оптимизация распределяет противоречие по траектории. В результате параллельные стены могут раздвоиться, ровный коридор — получить излом, а начало и конец открытого маршрута — разойтись. Иногда локальный фрагмент выглядит аккуратно, но весь объект развёрнут или растянут относительно контрольной сети.
Признаки, которые стоит проверить до сдачи:
- Несовпадение повторно снятых поверхностей в месте замыкания маршрута.
- Резкий скачок траектории без реального движения оператора.
- Систематическое расхождение с независимыми контрольными точками.
- «Слоёные» стены и конструкции в открытой части маршрута.
- FIX, который сохранялся в явно неблагоприятном для спутников месте.
Полевой контроль: короткий рабочий порядок
- Начинайте на открытом месте. Дайте решению стабилизироваться и проверьте поправки до записи.

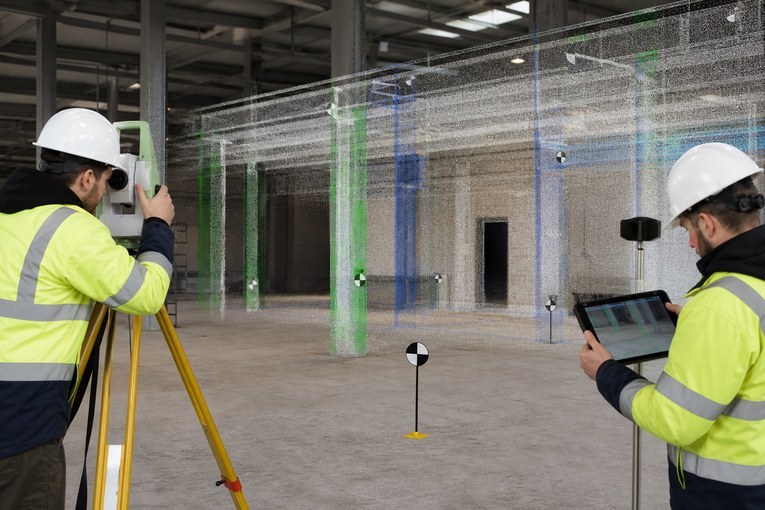

- Снимите контроль. Отметьте минимум несколько распределённых точек другим прибором или тахеометром.
- Планируйте петли. Возвращайтесь к узнаваемой геометрии, не заканчивайте длинный маршрут тупиком.
- Следите за статусом. Записывайте моменты смены FIX/FLOAT и возраст поправок.
- Проверьте облако до ухода. Сведите контроль, петли и характерные сечения ещё на объекте.
Если съёмка проходит в каньоне из фасадов или под плотным лесом, разумнее отключить сомнительные RTK-ограничения и заранее разложить контрольные точки. Отсутствие спутникового якоря можно компенсировать. Уверенный неверный якорь обнаружить после отъезда сложнее.
Что должен получить заказчик
Вместе с облаком полезно запросить описание системы координат, маршрут, сведения о контрольных точках, отчёт по остаточным расхождениям и зоны, где RTK не использовался. Для ответственных работ красивого просмотра недостаточно: результат должен проходить геометрический контроль.
ТопГео применяет лазерное сканирование и геодезические изыскания как части измерительной технологии, а не как автоматическую гарантию точности. Метод, контроль и формат результата выбираются под объект и задачу.
ТопГео поможет выбрать технологию, организовать координатную привязку и подготовить результат для проектирования или контроля.
Заказать лазерное сканированиеВывод
RTK делает SLAM-съёмку сильнее, пока его координаты заслуживают доверия. Стабильный FIX ограничивает дрейф и привязывает облако к реальному миру. Ложный FIX действует наоборот: сообщает системе неверную точность и заставляет её исправлять правильные наблюдения под ошибочный якорь. Лучшее средство защиты — не вера в зелёный индикатор, а независимый контроль и маршрут, который можно проверить.
