Когда назначают штамповые испытания грунтов и что показывает график осадки

Штамповые испытания грунтов нужны, когда расчет основания нельзя уверенно опереть только на свойства небольшого лабораторного образца. Геологи нагружают участок породы в месте ее залегания и наблюдают, как растет осадка. Так проектировщик получает полевую характеристику жесткости расчетного слоя и может точнее прогнозировать деформации будущего сооружения.

Итог опыта — не разрешение строить и не готовый выбор фундамента. Это один фрагмент инженерно-геологической модели. Его рассматривают вместе с разрезом, уровнем подземных вод, лабораторией, нагрузками и конструктивной схемой здания.

Коротко о принципе метода

На ровную подготовленную площадку ставят круглую металлическую плиту. Домкрат прижимает ее к основанию через реакционную раму, анкеры, платформу или тяжелый пригруз. Отдельная измерительная система замечает даже небольшое вертикальное перемещение.

Нагружение идет не одним рывком. Усилие повышают поэтапно, на заданном уровне наблюдают развитие осадки, затем переходят дальше. Полученные пары значений наносят на график. Его рабочий участок используют для расчета модуля деформации E.

Практический смысл можно выразить так: два слоя при одинаковом приросте воздействия могут осесть по-разному. Более пологая или более крутая кривая помогает оценить эту разницу численно, но вывод относится к конкретному инженерно-геологическому элементу, глубине и состоянию площадки.

Какой документ применять

Полевой опыт для дисперсных пород регулирует ГОСТ 20276.1-2020 «Грунты. Метод испытания штампом». Национальное применение документа началось 1 января 2021 года. Прежний ГОСТ 20276-2012 в этой части использовать как действующую методику нельзя.

В стандарте описаны допустимые конструкции металлической плиты, подготовка выработки, нагрузочная и измерительная системы, режим наблюдений, журнал и расчет. Общие правила полевых исследований задает ГОСТ 30672-2019. А необходимость работ и их объем обосновывают программой инженерно-геологических изысканий с учетом СП 446.1325800.2019, СП 47.13330.2016 и СП 22.13330.2016.

Отсюда следует простой критерий для заказчика: в предложении должна быть не только строка «по ГОСТ», но и связь точки, слоя, глубины и нужного проектировщику параметра.

Когда полевой опыт действительно нужен

Решение принимают по задаче объекта. Ниже — ситуации, в которых прямое нагружение основания дает полезную информацию.

Лабораторного значения недостаточно для расчета осадки

Образец занимает малый объем. При отборе трудно полностью сохранить структуру песка, крупнообломочного материала, слабого или неоднородного слоя. Полевое измерение охватывает больший фрагмент массива и дает независимое основание для назначения расчетного модуля.

Требуется проверить корректировку компрессионных данных

Для зданий нормального и повышенного уровней ответственности СП 446 предусматривает полевое сопоставление в случаях, когда лабораторные модули корректируют для расчетов. Конкретная необходимость зависит от нагрузки, разновидности пород и принятых расчетных коэффициентов. Универсального правила «делать для каждого дома» здесь нет.

Основание заметно меняется в пределах пятна застройки

Допустим, одна часть плиты опирается на плотный песок, а другая — на менее однородную толщу. Усреднение одного числа скрывает риск разной осадки. Несколько полевых точек помогают понять, можно ли описывать участок одним ИГЭ или расчетную модель требуется разделить.

Проект затрагивает просадочную толщу

Для такой задачи предусматривают специальную схему с увлажнением. Помимо E определяют давление начала просадки и относительную просадочность. Эти показатели нужны, чтобы оценить последствия утечки, подъема воды или другого изменения влажностного режима.

Проектировщику нужна проверка решения для тяжелой или чувствительной конструкции

Большая плита, сосредоточенная нагрузка, сложная подземная часть или жесткое ограничение по неравномерным деформациям повышают цену ошибки. Дополнительный полевой параметр может оказаться дешевле необоснованного запаса в фундаменте или позднего усиления основания.

Когда метод не стоит добавлять автоматически

Штамп не является универсальной заменой бурению, зондированию и лаборатории. Если расчетную задачу уже надежно закрывает согласованный набор данных, дополнительный опыт должен иметь понятную цель. Иначе заказчик оплачивает протокол, который не меняет ни одного проектного решения.

Также важно не смешивать разные работы:

• испытание основания в рамках геологических исследований;
• проверку сваи статической нагрузкой;
• опыт на лабораторном образце;
• дорожную оценку уплотненного земляного полотна;
• приемочный контроль искусственно подготовленного слоя по проектной методике.

Оборудование внешне может быть похоже, но нормативная задача, цикл нагружения и трактовка цифр различаются.

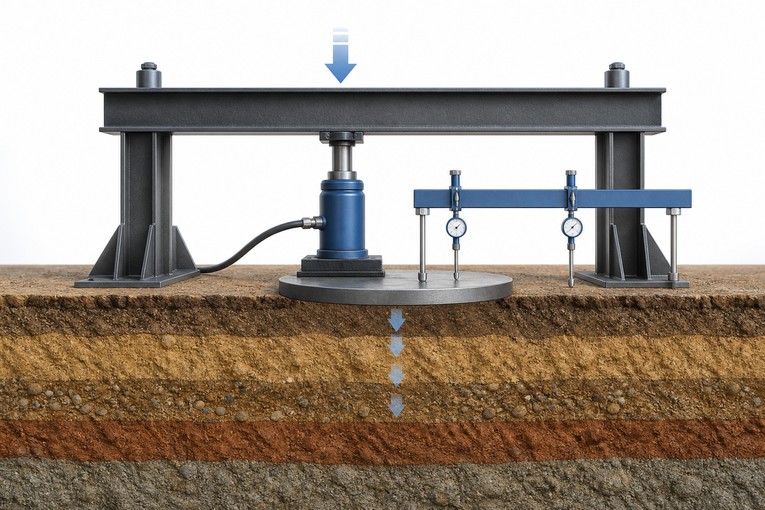

Как устроена полевая установка

Рабочая плита, домкрат, датчик усилия и прогибомеры образуют только часть комплекса. Нужна еще неподвижная опора измерителей: если она смещается вместе с нагрузочной рамой, прибор зарегистрирует движение конструкции вместо реакции основания.

ГОСТ предусматривает несколько размеров и исполнений — от крупных плоских плит площадью 2500 или 5000 см² до вариантов 600 см² для работы на глубине. Есть плоские, плоские с окружающей пригрузкой и винтовые конструкции. Выбор зависит от разновидности материала, отметки, положения воды и способа доступа к рабочей поверхности.

В программе полезно проверить не условное название оборудования, а пять параметров:

1. площадь контакта;
2. место установки — котлован, шурф, скважина или массив;
3. способ создания реакции;
4. диапазон усилия;
5. независимость измерения перемещений.

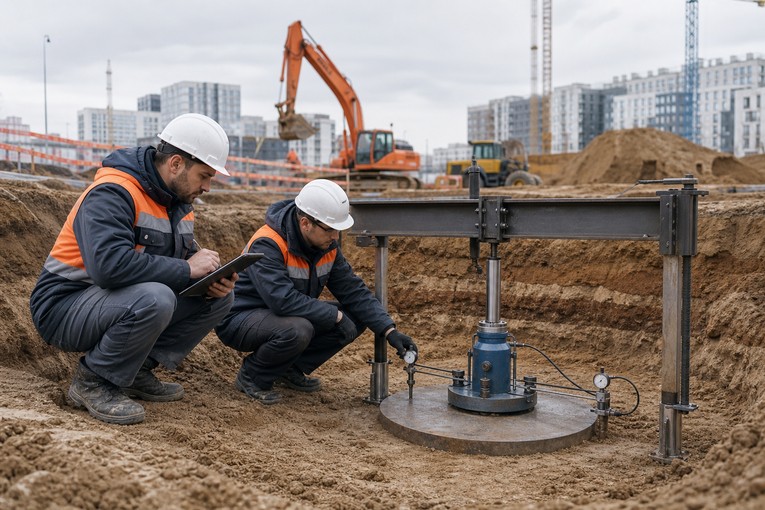

Как проходит работа на площадке

Сначала исполнитель подтверждает, что достигнут нужный ИГЭ. Рабочую поверхность зачищают без лишнего разрыхления и защищают от воды, высыхания или промерзания. Металлическую плиту ставят горизонтально; зазор под ней недопустим, иначе первые миллиметры перемещения уйдут на обжатие контакта.

После сборки механики снимают начальные показания. Далее оператор повышает усилие по принятому графику, удерживает каждый уровень и записывает изменение перемещения во времени. Переход к следующему этапу допускается после выполнения критерия, установленного для данного материала. В конце журнал должен позволять восстановить весь ход опыта, а не только увидеть одно итоговое число.

Качество определяют детали. Перекос, вибрация от техники, движение реперов, нарушенный забой или слишком ранний переход к следующему уровню меняют форму кривой. Камеральный расчет не способен исправить ошибку, возникшую под плитой.

Что получает проектировщик

Хороший технический отчет связывает измерение с геологической моделью. В нем можно найти расположение точки, абсолютную отметку, номер выработки, описание ИГЭ, состояние пробы рядом с рабочей поверхностью, параметры установки, полевой журнал и график.

Главная вычисляемая величина — модуль деформации E. Он используется при прогнозе осадки основания. Для увлажняемого просадочного материала добавляются показатели, описывающие начало и величину дополнительной деформации.

Эти цифры нельзя толковать вне контекста:

Штамповый опыт не определяет «несущую способность здания» одной кнопкой. Проверки основания выполняют по расчетной схеме сооружения и совокупности характеристик.

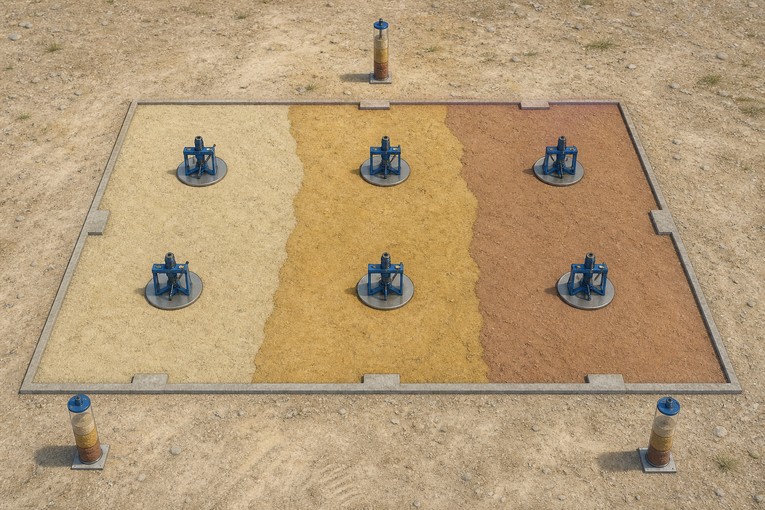

Количество штамповых испытаний грунта

Пункт 7.2.22.2 СП 446.1325800.2019 устанавливает минимум для каждого выделенного ИГЭ ниже проектной подошвы фундамента: три определения; допустимы два, если полученные показатели отличаются от их среднего не более чем на 25%.

Здесь важны слова «для каждого ИГЭ». Представим площадку с двумя расчетными слоями. По первому выполнены два опыта с близкими значениями — условие допуска соблюдено. По второму расхождение оказалось больше четверти среднего, поэтому требуется как минимум третья точка. Получается уже пять работ, хотя в рекламном расчете могли написать «два испытания на объект».

Программа может назначить больше, если:

• пятно застройки велико или разделено на участки с разными нагрузками;
• один слой неоднороден по составу либо состоянию;
• фундамент имеет несколько значимых отметок;
• присутствуют просадочные, насыпные или другие специфические породы;
• первые результаты расходятся и не дают устойчивой характеристики.

Расположение тоже имеет значение. Удобная точка у подъездной дороги бесполезна, если она не представляет слой под расчетной частью здания.

Что не проверили — какое решение страдает — к чему это приводит

Такой причинный разбор полезнее формального подсчета протоколов: каждый выезд должен уменьшать конкретную проектную неопределенность.

Как заказчику проверить комплект

Перед передачей данных проектировщику задайте исполнителю несколько вопросов:

1. Какому ИГЭ соответствует каждая точка?
2. Совпадает ли рабочая отметка с зоной, влияющей на фундамент?
3. Какими пробами подтверждены влажность, плотность и разновидность материала?
4. Видны ли в журнале этапы нагрузки, время наблюдения и перемещения?
5. Есть ли схема установки и подтверждение поверки измерительных средств?
6. Как выбран интервал расчета на графике?
7. Насколько расходятся повторные определения одного элемента?
8. Какой раздел расчета использует полученное значение?

Если документ содержит лишь таблицу с E без полевых записей, кривой и привязки к разрезу, проверить происхождение величины почти невозможно.

От чего зависят срок и цена

Смету формируют не только по числу точек. Существенны глубина, способ подготовки выработки, доступ тяжелой техники, вариант реакционной системы, требуемое максимальное усилие, время выдержки, наличие воды и необходимость специальной схемы с увлажнением. Отдельно учитываются лабораторные определения и камеральная часть.

Поэтому сравнивать предложения стоит по одинаковой программе. Дешевый «один штамп» может не включать шурф, пригруз, простой техники, пробы или отчет, пригодный для экспертизы.

Для предварительной оценки в ТопГео передают адрес, схему участка, пятно здания, предполагаемую подошву фундамента, нагрузки, техническое задание и архивные материалы. Если конструктивная схема еще не выбрана, сначала разумно определить задачи геологических изысканий, а не фиксированное число выездов. Общая информация о работах собрана также в разделе геологии.

Практический вывод

Штамповый метод дает полевую оценку деформируемости расчетного слоя. Проектировщику важны не только итоговый E, но и место опыта, журнал, форма кривой, состояние материала и согласованность повторных точек.

Объем назначают по инженерно-геологическим элементам и проектной задаче. Базовое правило СП 446 — три определения для каждого ИГЭ либо два при расхождении не больше 25% от среднего. Если результат нельзя уверенно связать с конкретным слоем и решением, сам факт проведения работ не делает расчет надежнее.
