Геодезическая разбивочная основа: как создают ГРО и оформляют акт освидетельствования
Строительный чертёж сам по себе не показывает бригаде, куда поставить колонну или на какой отметке закончить фундамент. Нужны физические точки с вычисленными координатами и высотами — геодезическая разбивочная основа. Через них проект связывают с местностью, а затем в одной системе проверяют всё строительство.
ГРО простыми словами

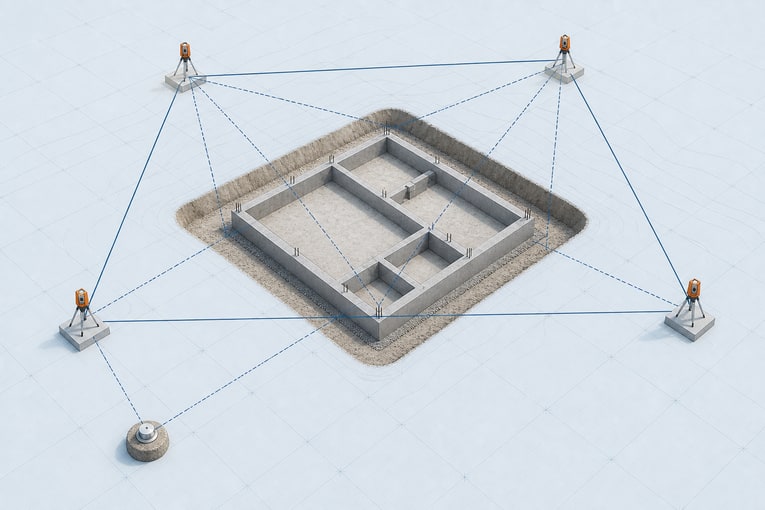

Представьте, что у площадки появилась собственная координатная «рамка». Её узлы не нарисованы условно: они закреплены марками, реперами или грунтовыми центрами и имеют значения X, Y и, когда требуется, H. От этих узлов можно снова получить одну и ту же проектную точку, даже если временная выноска рядом с котлованом исчезла.
Состав основы выбирают под объект. Для компактного здания это могут быть устойчивые точки внешней сети и высотные реперы. На протяжённой трассе понадобятся осевые знаки; на большой площадке — развитая сеть. Число пунктов нельзя назначить по правилу «всегда четыре»: важны геометрия стройки, обзор между точками, ожидаемые помехи и допустимая ошибка.
Топографическая съёмка отвечает на другой вопрос — что уже существует на территории. ГРО нужна, чтобы воспроизводить проектное положение будущих элементов. Топоплан и разбивочная сеть могут использовать одну исходную систему, но не заменяют друг друга.
Зачем стройке единая опора
Главная ценность ГРО — воспроизводимость. Подрядчик выносит ось, монтажник устанавливает конструкцию, строительный контроль выполняет проверку, и результаты можно сопоставить. Если участники опираются на разные условные начала или непроверенные реперы, сантиметровое расхождение легко превращается в конфликт между фундаментом, колоннами и сетями.
От принятой основы выполняют:
- перенос в натуру осей здания и трасс коммуникаций;
- разбивку свай, фундаментов, колонн и технологического оборудования;
- контроль планового положения и высот;
- исполнительные съёмки смонтированных элементов;
- восстановление утраченных рабочих точек.
Каталог координат без сохранных знаков бесполезен, как и знаки неизвестного происхождения без каталога. Рабочей считается связка из физической сети, результатов измерений и документации.

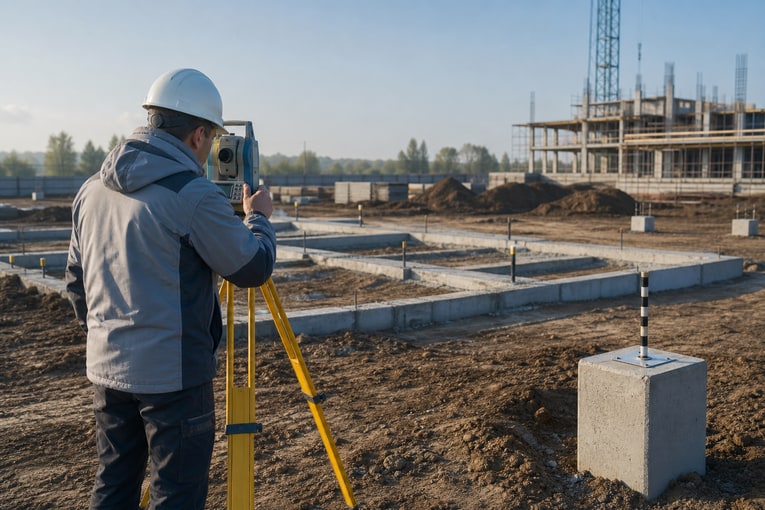

Как создают геодезическую разбивочную основу
Методику подбирают до начала массовой разбивки. Для технически сложной стройки её подробно описывают в проекте производства геодезических работ. Типовой ход выглядит так.
- Собирают исходники. Геодезист сопоставляет генплан, рабочие чертежи и исходные пункты, уточняет принятую координатную и высотную системы.
- Выбирают места. Точка должна быть удобна для наблюдений, но не попасть под котлован, временную дорогу, склад материалов или работу крана.
- Устраивают центры. Конструкция знака зависит от грунта, срока службы и условий площадки; положение центра делают однозначным для установки прибора или отражателя.
- Определяют значения. Сеть связывают с принятыми исходными данными, получают координаты и отметки, а замкнутые построения дают возможность обнаружить промах.
- Проводят контроль. Измерения обрабатывают, оценивают невязки и проверяют, укладывается ли фактическая ошибка в проектный допуск.
- Оформляют результат. Номера точек переносят в каталог и на схему, описывают закрепление и собирают доказательства для освидетельствования.
Критичный момент — не только точность в день измерений, но и сохранность сети. Удобный центр у края будущего котлована почти наверняка будет потерян. Закрытая штабелями линия визирования сделает точку недоступной. Поэтому размещение обсуждают с теми, кто знает будущую организацию площадки.
В Москве и Московской области создание и установка пунктов ГРО может включать проектирование сети, полевой цикл, вычисления и выпуск приёмочного комплекта.
Кто за что отвечает
СП 126.13330.2017 закрепляет организацию создания основы за заказчиком. Это не означает, что его сотрудник обязан лично выполнять измерения: работу можно передать профильному исполнителю. В договоре важно разделить четыре результата — кто строит сеть, кто независимо её контролирует, кто принимает точки в работу и кто дальше отвечает за их сохранность.

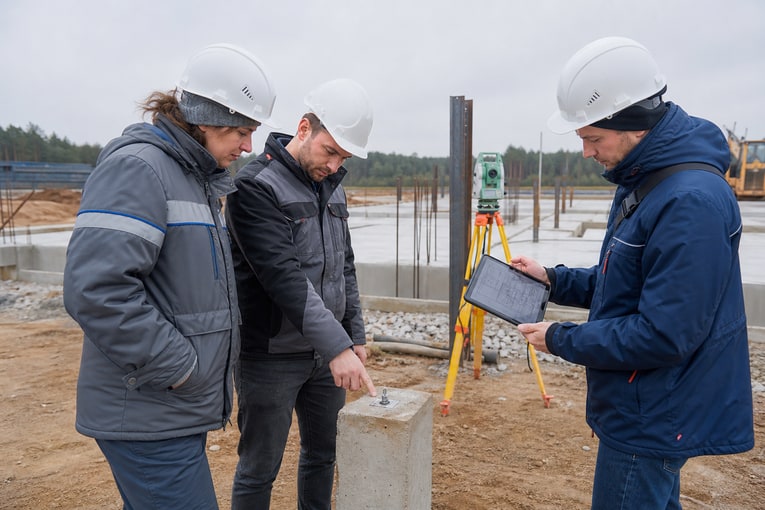

Передача каталога по электронной почте не равна приёмке на местности. Представителю подрядчика следует увидеть доступ к каждому знаку, сверить маркировку и убедиться контрольным измерением, что ближайшие точки не сдвинуты. После тяжёлых земляных работ, промерзания, вибраций или повреждения ограждения проверку повторяют.
Что именно подтверждает акт освидетельствования ГРО
Рекомендуемая форма находится в приложении № 1 к приказу Минстроя России от 16.05.2023 № 344/пр. Документ действует с 1 сентября 2023 года; редакция учитывает изменение 2025 года. Форма задаёт каркас, но убедительным акт становится только вместе с приложениями.
| Поле или блок | Практический смысл | Частая причина возврата |
|---|---|---|
| Идентификация стройки | Позволяет однозначно связать акт с адресом и проектом | Вписано сокращённое рабочее название |
| Сведения о сторонах | Показывают, какие организации участвуют и кого они уполномочили | Данные скопированы из другого документа |
| Описание проверенных знаков | Соединяет бумажный номер с конкретной точкой на площадке | Маркировка в акте и на схеме различается |
| Координаты, высоты и закрепление | Даёт исходные значения для последующей работы | Не названа система или неясно, где расположен центр |
| Проектные и нормативные основания | Объясняет, с чем сравнивали результат | Есть общий список документов без нужных чертежей и пунктов |
| Решение комиссии | Фиксирует вывод о соответствии и достигнутой точности | Вывод не подтверждён расчётом или контрольной съёмкой |
| Перечень приложений | Делает комплект проверяемым и не даёт потерять листы | У схемы нет номера, даты либо количества листов |
| Подписи | Закрепляют согласованное решение участников | Подписант не подтвердил полномочия |
Формулировка о соответствии не превращает плохую сеть в исправную. Проверяющий должен суметь взять номер из акта, найти его в каталоге, распознать знак на площадке и воспроизвести контрольное измерение.
Какие приложения нужны
Универсальной папки на все случаи нет. Набор определяют проект, задание и договор, однако для практической проверки обычно нужны:
- план размещения точек с их обозначениями;
- ведомость X, Y и H с явным названием систем;
- абрисы, по которым знак можно отыскать без подсказки автора;
- описание или эскиз конструкций закрепления;
- расчёты точности и материалы контрольных наблюдений;
- привязка проектных осей к созданной сети;
- пояснения к методике и исходным данным.
Если в перечне акта указаны приборы, свидетельства или дополнительные ведомости, они должны физически присутствовать в передаваемом комплекте. ГОСТ Р 51872-2024 регулирует оформление исполнительных геодезических материалов и связывает результаты съёмок с актами, для которых они служат доказательством.
Три похожих документа, которые нельзя смешивать
| Документ | Контрольный вопрос | Результат |
|---|---|---|
| Акт освидетельствования ГРО | Можно ли доверять исходной сети? | Подтверждается пригодность геодезической опоры |
| Акт разбивки осей | Верно ли проектные оси перенесены на площадку? | Принимается конкретная разбивка здания или трассы |
| Передаточный акт | Что и в каком состоянии одна сторона вручила другой? | Фиксируются комплектность, дата и ответственность за сохранность |
У приказа № 344/пр для первых двух случаев предусмотрены разные рекомендуемые формы. Поэтому файл с названием «акт геодезической разбивочной основы» сначала нужно проверить по содержанию: иногда под ним скрывается передача реперов, а иногда — разбивка осей. Для переноса проектной геометрии заказывают отдельную разбивку осей зданий.
Кто подписывает документ
Состав подписантов определяют по форме и реальным договорам на объекте. В процедуре участвуют представители заказчика и строителя, их строительный контроль, а при предусмотренном привлечении — автор проекта. Если сеть создавала отдельная организация, её уполномоченный представитель также подтверждает выполненную работу.
Проверяют не должность «на слух», а основание полномочий. Фамилия из предыдущего акта, истёкший приказ или подпись специалиста, не назначенного на эту роль, создают формальный дефект даже при качественных измерениях.
Когда приёмку лучше остановить
Не подписывайте документ с оговоркой «разберёмся позже», если обнаружено хотя бы одно из условий:
- на площадке не найден знак из ведомости;
- соседние центры не подтверждаются контрольным наблюдением;
- неизвестно, откуда получены исходные координаты или высота;
- обозначение точки на местности не совпадает с чертежом;
- проектное значение выдано за измеренное;
- фактический способ закрепления отличается от согласованного;
- к акту не приложен материал, на который он прямо ссылается.
Отдельно проверьте дату и основание формы. Шаблоны по отменённому РД-11-02-2006 до сих пор встречаются в интернете, однако для нового комплекта следует применять структуру приказа № 344/пр.
Проверка комплекта заказчиком
- Возьмите один пункт из ведомости и пройдите его путь до физического знака.
- Сверьте X, Y, H, систему отсчёта и источник исходных данных.
- Оцените доступность точки после устройства котлована и временных дорог.
- Попросите показать замыкание или другое контрольное построение, а не только итоговые числа.
- Сопоставьте номера и даты каждого приложения с перечнем внутри акта.
- Проверьте представителей и зафиксируйте устранение замечаний до подписания.
Если геодезисты должны регулярно проверять сеть, восстанавливать точки и выпускать исполнительные схемы, эту работу лучше включить в геодезическое сопровождение строительства до выхода монтажных бригад.
ТопГео выполнит измерения, закрепит пункты и подготовит геодезические материалы для приёмки основы.
Заказать создание пунктов ГРОНормативные источники
- Приказ Минстроя России от 16.05.2023 № 344/пр — действующая структура исполнительной документации и рекомендуемые формы.
- Приказ Минстроя России от 23.06.2025 № 369/пр — изменение порядка ведения документации.
- СП 126.13330.2017 «Геодезические работы в строительстве» — правила создания и применения ГРО.
- ГОСТ Р 51872-2024 — оформление исполнительных геодезических материалов.
