Как создают съёмочное геодезическое обоснование для топографической съёмки

Термин часто употребляют без уточнения задачи. Для съёмки местности создают съёмочную сеть; для переноса проектных осей на строительной площадке нужна геодезическая разбивочная основа (ГРО). У них могут быть общие исходные пункты и измерительные методы, но назначение и комплект результата различаются. Эта статья — о съёмочном обосновании. Если заказчику нужен топографический план для проектирования, съёмочная сеть будет только одним из подготовительных элементов работы.

Когда требуется развивать сеть

Геодезисту требуется надёжная привязка измерений к согласованной системе координат и высот. На небольшой открытой площадке имеющейся основы и выбранной технологии может быть достаточно. На протяжённом, застроенном или закрытом деревьями участке сеть приходится расширять: иначе часть территории недоступна для измерения или контроль становится слабым.

Состав сети определяют задача, масштаб и точность результата, площадь и форма участка, видимость, доступ к исходной основе и способ измерений. Универсального числа «три пункта на каждый участок» нет. Не следует заранее обещать и одинаковую точность для всех объектов: требования берут из задания и применимых правил для конкретных работ. В инженерно-геодезических изысканиях съёмочные и опорные сети входят в сферу СП 317.1325800.2017; его область применения и действующие изменения нужно соотносить с проектом.

Откуда берутся координаты рабочей сети

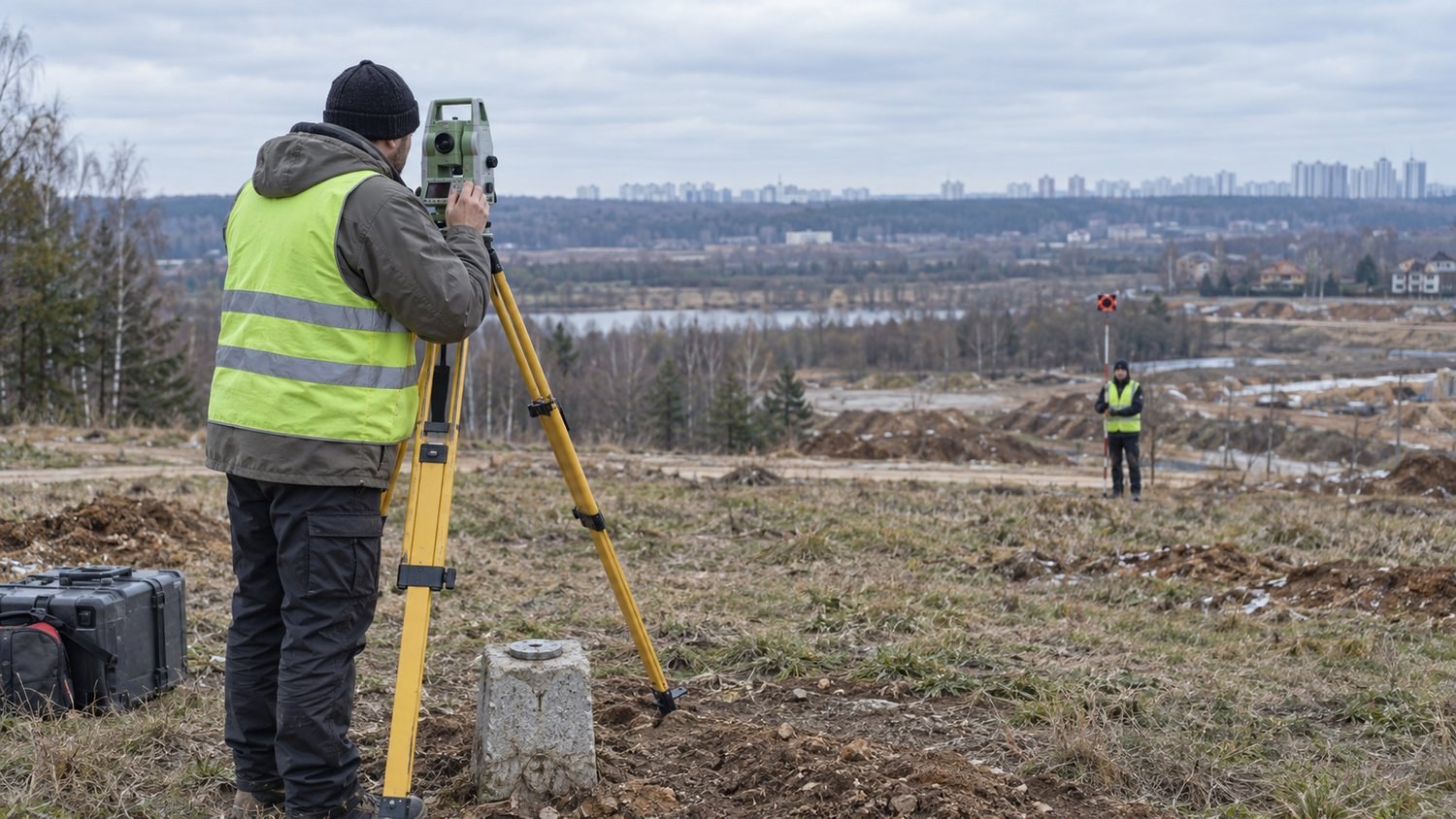

Место установки прибора нельзя считать надёжной основой само по себе. Нужны известные исходные координаты или отметки, выбранная система координат и высот, проверка состояния используемых знаков и расчёт связи новых позиций с исходной основой. Если сведения устарели или знак смещён, ошибка передастся всей последующей съёмке.

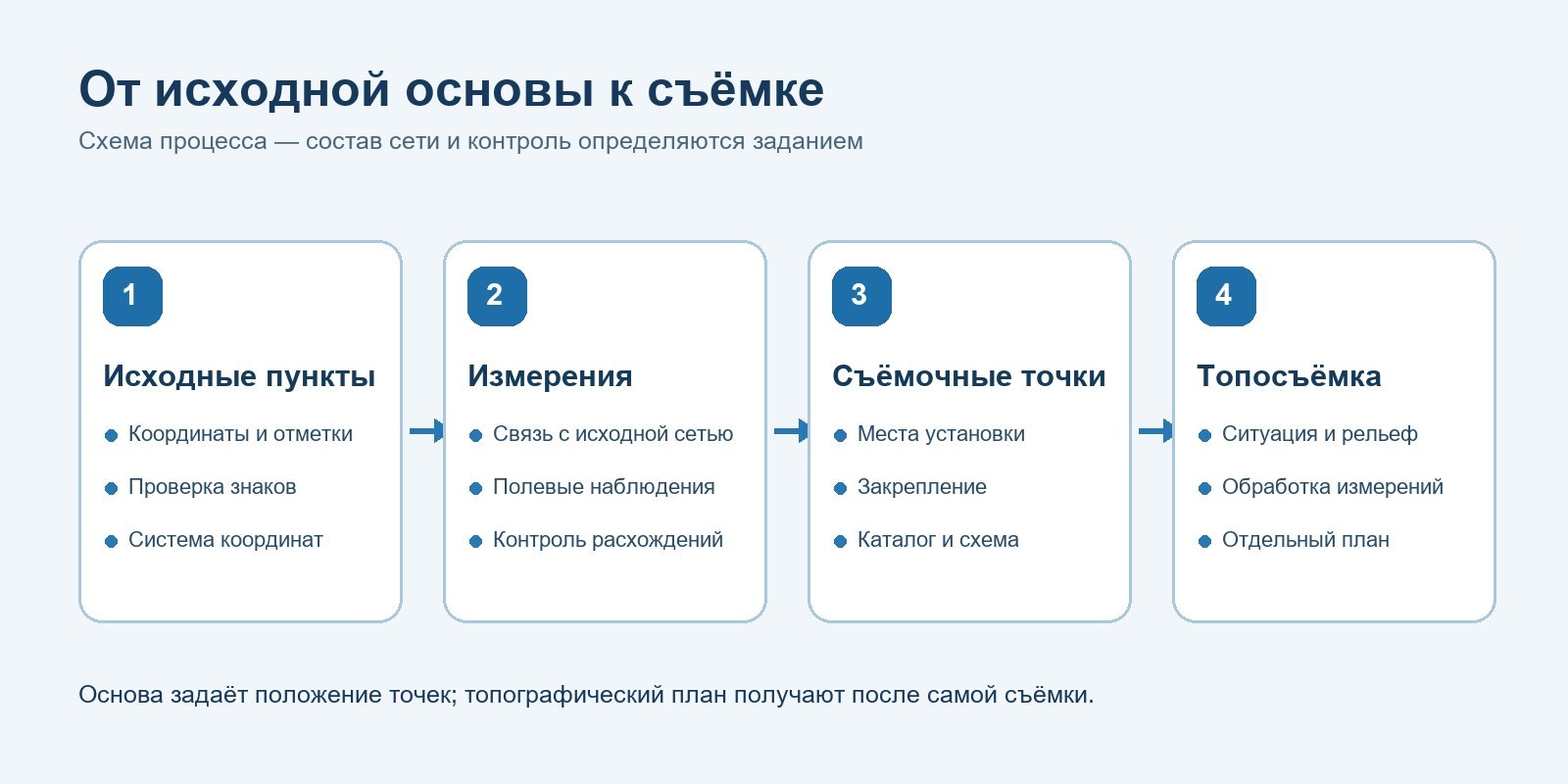

На схеме ниже показана логика работ: исходные пункты → измерения и контроль → рабочие точки → съёмка ситуации и рельефа. Это схема процесса, а не готовая сеть для конкретного объекта. При спутниковом способе геометрия и контроль отличаются от тахеометрического хода; их выбирает исполнитель по условиям и заданию.

Если заказчик передаёт старый каталог, полезно спросить, какая система указана, откуда получены значения и проверялись ли знаки на местности. Отсутствие этих сведений не означает, что работу выполнить невозможно, но требует отдельного решения о привязке и контроле до основной съёмки.

Порядок создания и проверки сети

1. Уточняют задание. Фиксируют границы работ, требуемый результат, систему координат и высот, доступные исходные материалы и требования к точности.

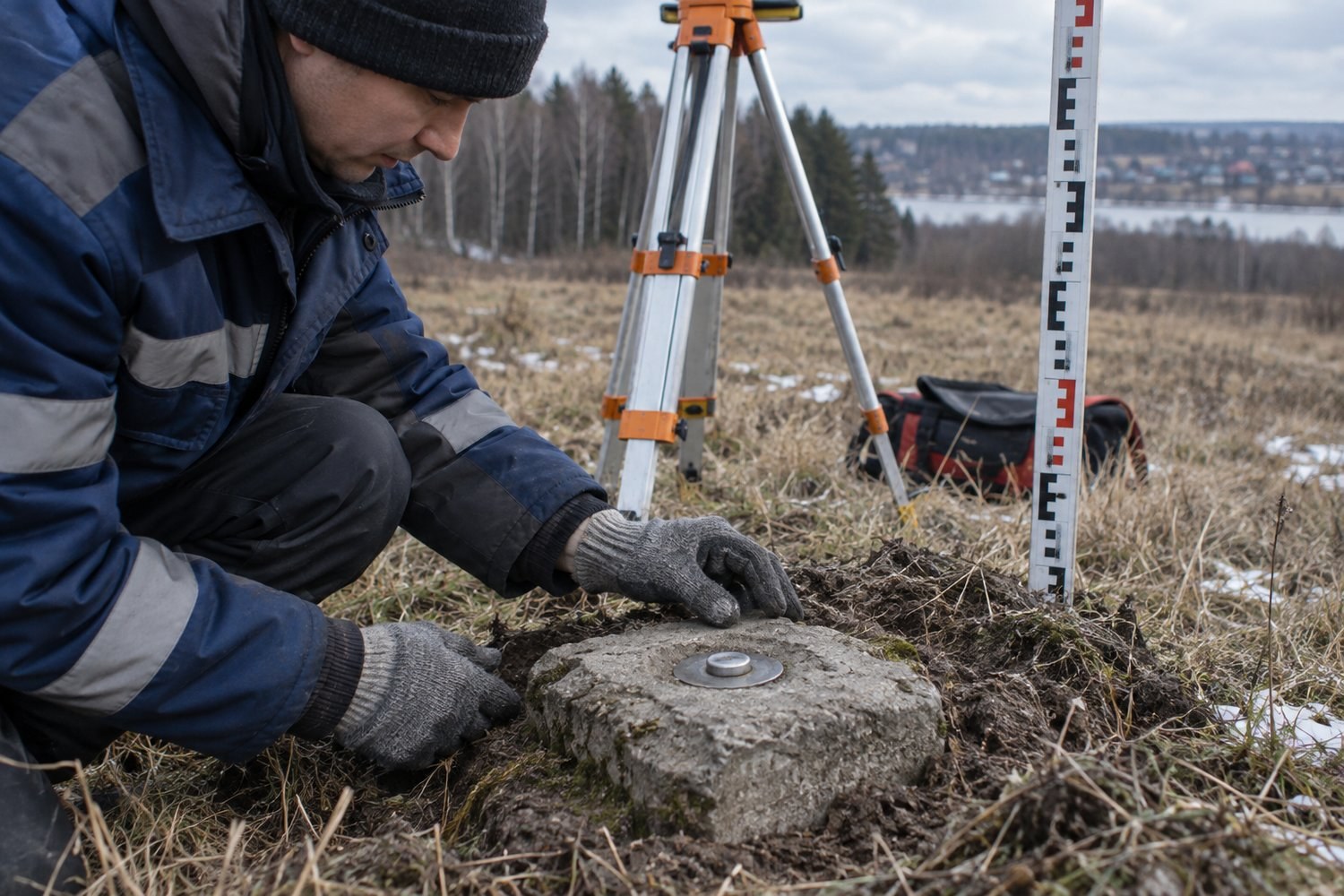

2. Обследуют исходную основу. Проверяют доступность и сохранность пунктов, пригодность координат и возможность работы от них выбранным методом.
3. Размещают рабочие точки. Выбирают места с учётом обзора территории, устойчивости и безопасности знаков. Временное и долговременное закрепление различаются; тип знака согласуют с целью и сроком использования.
4. Выполняют измерения и контроль. Связывают новые точки с исходной основой, проводят необходимые повторные или независимые измерения, вычисляют координаты и отметки. Расхождения оценивают относительно задания, а не по рекламному обещанию «миллиметровой точности».
5. Передают результат. Составляют согласованный комплект, чтобы другой исполнитель мог найти знаки, определить систему координат и понять, на чём основан контроль.

Для топографической съёмки пункты служат опорой измерений. Топографический план появляется после самой съёмки и обработки, поэтому нельзя подменять план схемой обоснования или, наоборот, считать красивый план доказательством проверенной сети.

Что проверить в материалах, переданных заказчику

Точный состав выдачи закрепляют в договоре и техническом задании. Таблица помогает обсудить его заранее; она не означает, что каждый файл обязателен при любой краткой съёмке.

При передаче данных другому подрядчику отдельно проверьте совместимость системы координат, высот, обозначений точек и формата файлов. Координаты без указания системы использовать опасно: одинаково выглядящие числа могут относиться к разным системам. Если знаки должны сохраниться до следующего этапа, зафиксируйте, кто отвечает за их защиту и повторную проверку.

Чем съёмочная сеть отличается от строительной ГРО

Съёмочное обоснование помогает измерить существующую местность. Строительная ГРО нужна, чтобы переносить проектное положение осей и элементов, контролировать разбивочные работы. Для ГРО существенны проектные координаты, устойчивые знаки и порядок передачи основы строителям; её предмет описан СП 126.13330.2017. Схема съёмочных точек сама по себе не становится актом передачи строительной ГРО.

Когда участок уже исследован, но строительной бригаде нужны закреплённые ориентиры для разбивки, ТопГео может отдельно выполнить создание и установку пунктов ГРО. Для такой задачи сначала проверяют проект и требования к основе; объём нельзя определить по одной лишь площади участка.

Частые вопросы

Можно ли сделать топосъёмку без новых закреплённых точек?

Иногда можно: решение зависит от имеющейся основы, способа измерений и условий участка. Исполнитель всё равно должен обеспечить привязку и контроль результата. Отсутствие новых знаков не равно работе «без геодезической основы».

Нужно ли заказывать съёмочное обоснование отдельно от топосъёмки?

Не всегда. Его могут включить в общий состав съёмочных работ. Если точки нужны для повторных этапов или передачи другому исполнителю, отдельно согласуйте закрепление, каталог и материалы контроля.

Можно ли использовать координаты из старого отчёта?

После проверки исходного пункта, системы координат, актуальности и пригодности данных для новой задачи. Просто перенести численные значения в новый проект без этой проверки нельзя.

Сколько точек должно быть на участке?

Фиксированного ответа без задания нет. Число и размещение определяются протяжённостью и сложностью территории, методом измерений, требуемой точностью и возможностью контроля. Попросите исполнителя объяснить схему сети применительно к вашему объекту.
