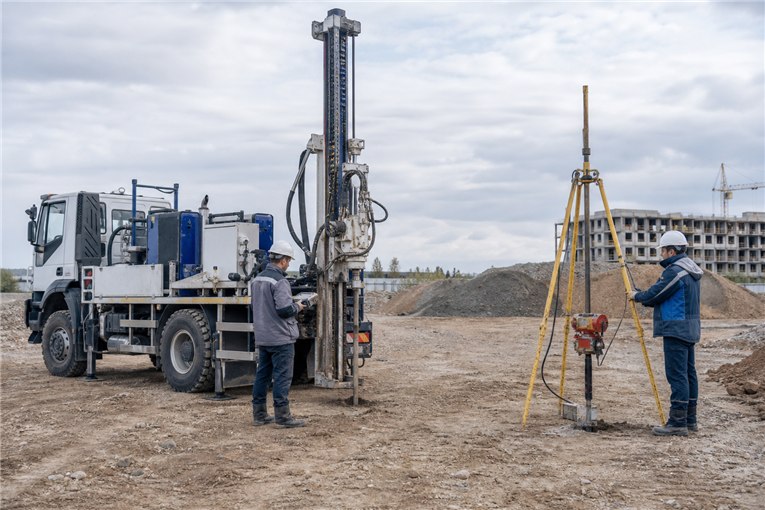

Статическое или динамическое зондирование: какой метод выбрать

Зондирование исследует грунт непосредственно в массиве. Оно помогает проследить изменение сопротивления по глубине, найти слабые прослойки, уточнить границы инженерно-геологических элементов и оценить однородность между скважинами. Но прибор не показывает образец: результаты нужно сопоставлять с бурением и лабораторией.

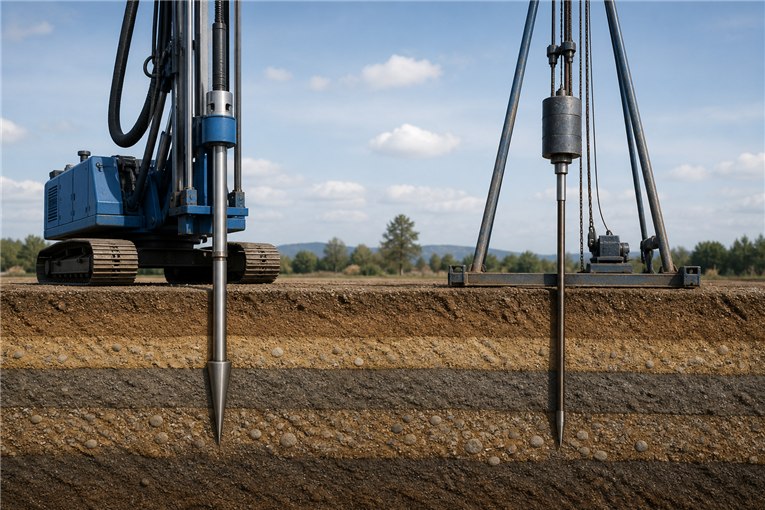

Принцип статического зондирования

Конусный зонд плавно вдавливают в грунт с заданной скоростью. Установка создаёт реактивное усилие массой машины или анкерами. Электрический зонд регистрирует сопротивление под конусом и трение на боковой муфте; отдельные комплексы измеряют поровое давление и другие параметры.

Основные достоинства:

• почти непрерывная запись по глубине;
• хорошее выделение тонких слабых прослоек;
• объективная цифровая регистрация измерений;
• возможность сопоставлять соседние точки и строить профили;
• развитые корреляции для оценки состояния и расчётных параметров в пределах применимости.

Ограничения связаны с необходимым усилием вдавливания, доступом тяжёлой установки, валунами, гравием и очень плотными слоями. Крупное включение может вызвать отказ или локальный пик, который нельзя интерпретировать как характеристику всей толщи.

Принцип динамического зондирования

Зонд погружают серией ударов груза установленной массы и высоты падения. Показатель сопротивления связывают с числом ударов, потребовавшихся для заданной глубины погружения. Параметры оборудования и методика должны быть указаны: разные установки нельзя сравнивать без приведения и анализа.

Преимущества метода:

• относительно компактное оборудование;
• возможность работы на стеснённых площадках;
• оперативная оценка изменения плотности и сопротивления по глубине;
• полезность для контроля насыпей, песчаных толщ и уточнения неоднородности;
• меньшие требования к реактивному усилию, чем при статическом вдавливании.

Ударная запись дискретнее и зависит от энергии удара, трения штанг, состояния оборудования и соблюдения методики. В слабом водонасыщенном грунте и при сложном слоистом разрезе интерпретация требует особой осторожности.

Сравнение методов

Сравнивать только цену за точку неправильно. Статический профиль может сократить неопределённость между скважинами, а динамический метод — дать достаточный ответ в локальной контрольной задаче. Ценность зависит от решения, которое требуется проекту.

Что регулирует ГОСТ 19912-2012

Действующий ГОСТ 19912-2012 устанавливает методы полевых испытаний статическим и динамическим зондированием при исследовании дисперсных природных, техногенных и мерзлых грунтов, в которые возможно непрерывное внедрение зонда.

Стандарт также задаёт ограничения по крупным частицам: область применения не охватывает грунты, где частиц крупнее 10 мм больше 25% по массе для статического и больше 40% для динамического метода. Это важное напоминание: гравий, щебень и валуны способны сделать формально красивый график непредставительным или остановить испытание.

Кроме национального стандарта существуют действующие части ГОСТ Р ИСО 22476 для электрического и механического статического и динамического зондирования. Конкретную методику и комплект оборудования фиксируют в программе и отчёте.

Какие задачи решает зондирование

Метод применяют, чтобы:

• уточнить границы слоёв между геологическими скважинами;
• обнаружить слабые линзы и участки разуплотнения;
• оценить однородность естественного или техногенного массива;
• определить глубину достижения плотного слоя;
• получить показатели для корреляционной оценки характеристик;
• оценить условия погружения свай и распределение сопротивления;
• контролировать качество уплотнённых грунтов в допустимых задачах;
• сравнить участки площадки по единой методике.

Корреляция не равна прямому лабораторному определению. Она основана на нормативной или региональной зависимости и должна применяться к подходящему типу грунта с учётом опыта территории.

Почему зондирование не заменяет скважины

Зонд измеряет реакцию массива, но не поднимает керн или пробу. Без бурения трудно надёжно объяснить, вызван пик плотным песком, щебнем в насыпи или отдельным камнем. Без лаборатории не получают полный набор физических и механических характеристик.

Правильная схема объединяет методы:

1. Скважины показывают состав, состояние и последовательность грунтов и позволяют отобрать пробы.
2. Лаборатория классифицирует образцы и определяет нужные характеристики.
3. Зондирование детализирует изменчивость между выработками и даёт полевую запись сопротивления.
4. Геолог сопоставляет данные и выделяет инженерно-геологические элементы.
5. Проектировщик использует обоснованную модель основания в расчёте.

Если зондирование расходится с бурением, данные не выбирают «поудобнее»: проверяют привязку, оборудование, крупные включения, качество скважины и пространственную неоднородность.

Как выбрать метод под объект

Для свайного поля часто ценен подробный статический профиль. Для оперативной проверки песчаной насыпи может подойти динамический метод. На сложной площадке оба варианта могут использоваться в разных зонах, но такое сочетание обосновывают задачей, а не количеством оборудования.

Что должно быть в отчёте

Проверьте наличие:

• схемы точек с координатами и отметками;
• типа установки, зонда и методики;
• графиков показателей по глубине;
• отметок остановки, отказа и препятствий;
• таблиц исходных измерений и производных величин;
• сопоставления со скважинами и выделенными слоями;
• правил корреляции и границ их применимости;
• выводов, связанных с проектной задачей.

Фраза «грунт плотный» без графика, глубины и методики недостаточна. Для геологических изысканий важна воспроизводимая цепочка от полевого измерения до инженерного решения.

Частые ошибки

• Выбирать метод только по минимальной цене.
• Считать любой отказ достижением скального основания.
• Интерпретировать одиночный пик как сплошной несущий слой.
• Не указывать тип динамической установки и энергию удара.
• Применять корреляции вне типа грунта, для которого они обоснованы.
• Выполнять зондирование без контрольных скважин.
• Переносить точку из-за плохого доступа, не отражая это на плане.

Что выбрать заказчику

Заказчику не обязательно заранее назначать «статику» или «динамику». Полезнее передать проектные параметры и спросить, какой вопрос решит каждая точка. Исполнитель инженерных изысканий должен обосновать метод, глубину и сочетание с бурением.

Если нужна высокая детализация разреза, важны слабые прослойки и свайные расчёты, статическое зондирование часто даёт больше информации. Если требуется мобильный контроль сопротивления и условия не позволяют разместить тяжёлую установку, динамический метод может быть рациональнее. Окончательный выбор зависит от грунтов и применимости стандартной методики.
