Строительство рядом с существующим зданием: какие изыскания нужны

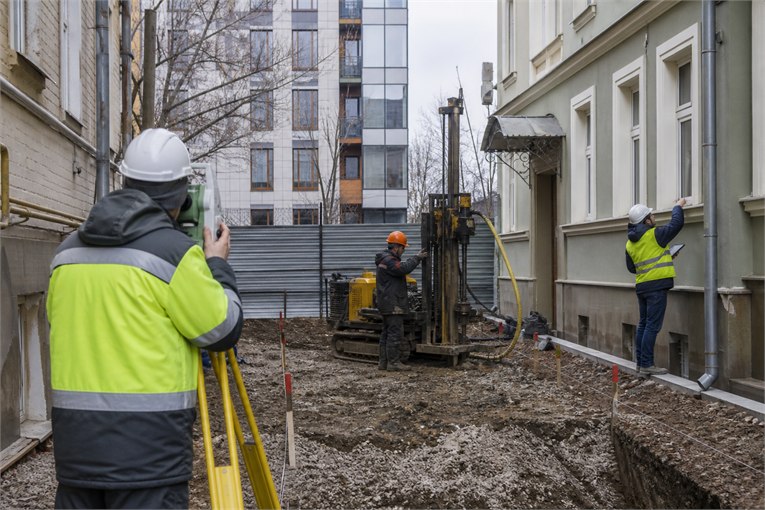

Новый котлован, водопонижение, сваи и движение тяжёлой техники меняют условия не только внутри строительной площадки. В плотной городской среде рядом находятся фундаменты разной глубины, старые сети, подвалы, подпорные стены и здания, для которых архивные сведения неполны.

Задача комплекса исследований — дать проектировщику модель взаимодействия. Какие сооружения попадут в зону влияния? Что с ними происходит до начала работ? Какие перемещения допустимы? Какой метод ограждения и этапность уменьшают риск? Какими наблюдениями подтвердить безопасное развитие процесса?

Почему границы участка недостаточно

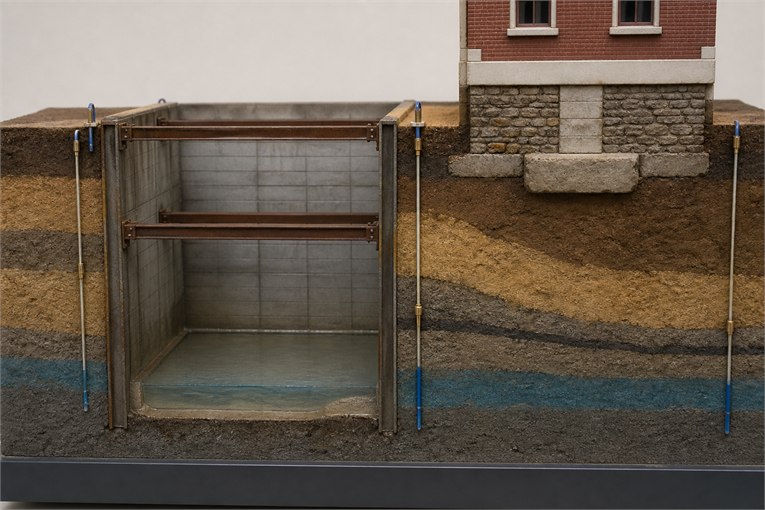

Грунт и подземная вода не следуют кадастровой линии. Разработка выемки меняет напряжённое состояние массива, водопонижение способно вызвать дополнительное уплотнение слоёв, а динамические воздействия передаются через основание.

Зона влияния зависит от:

• глубины и размеров котлована;
• типа ограждения, распорной системы и анкеров;
• последовательности разработки грунта;
• геологического строения и неоднородности слоёв;
• положения и режима подземных вод;
• типа и глубины фундаментов соседних объектов;
• расстояния между сооружениями;
• метода устройства свай и работы техники;
• чувствительности существующих конструкций и коммуникаций.

Универсальная полоса в метрах не заменяет расчёт. Предварительную область назначают для сбора данных, а затем уточняют по инженерной модели и проектным решениям.

Какие исходные сведения нужны проекту

Достоверность у каждого источника разная. Архивный план может не показывать фактический ввод сети, а старый чертёж соседнего дома — позднюю пристройку. Программа должна разделять подтверждённые сведения, рабочие предположения и данные, которые ещё требуется получить.

Инженерно-геодезические изыскания

Геодезические изыскания создают единую пространственную основу. Для плотной застройки важно снять не только рельеф, но и элементы, влияющие на производство работ: стены и углы соседних объектов, входы в подвалы, подпорные конструкции, колодцы, оголовки и доступные отметки сетей.

Результат должен быть согласован с системой координат и высот проекта. Ошибка в исходной отметке может перейти в глубину котлована, положение ограждения и сравнение циклов мониторинга.

При необходимости отдельно выполняют:

• фасадные и обмерные съёмки;
• исполнительную проверку существующих конструкций;
• трассирование и обследование коммуникаций;
• создание исходной геодезической сети вне зоны ожидаемых перемещений;
• фиксацию начального положения объектов мониторинга.

Инженерно-геологические изыскания

Геологические изыскания должны охватывать расчётную задачу, а не только точки под колоннами нового здания. Для котлована и соседней застройки важны изменение свойств по глубине, водопроницаемые прослои, насыпные грунты, линзы слабого материала и положение водоупоров.

По программе могут понадобиться бурение, лабораторные определения, статическое или динамическое зондирование, штамповые испытания и гидрогеологические наблюдения. Метод выбирают под расчётный параметр. Например, лабораторная классификация не заменяет полевую оценку неоднородности, а одиночная скважина не показывает направление изменения слоёв.

Обследование окружающей застройки

Обследование до начала строительства фиксирует состояние зданий и сооружений, которые могут попасть под воздействие. Оно необходимо не только для распределения ответственности. Дефекты, схема и чувствительность объекта входят в проектную модель.

В исходном обследовании фиксируют:

• конструктивную схему и доступные сведения о фундаменте;
• существующие трещины, деформации, следы ремонта и увлажнения;
• состояние фасадов, подвалов, несущих и ограждающих конструкций;
• перекосы и особенности пристроек;
• участки для установки марок и датчиков;
• ограничения доступа и эксплуатации.

Фотофиксация без плана и идентификации дефектов неудобна для последующего сравнения. Повреждения наносят на схему, описывают масштаб и привязывают к конкретному элементу.

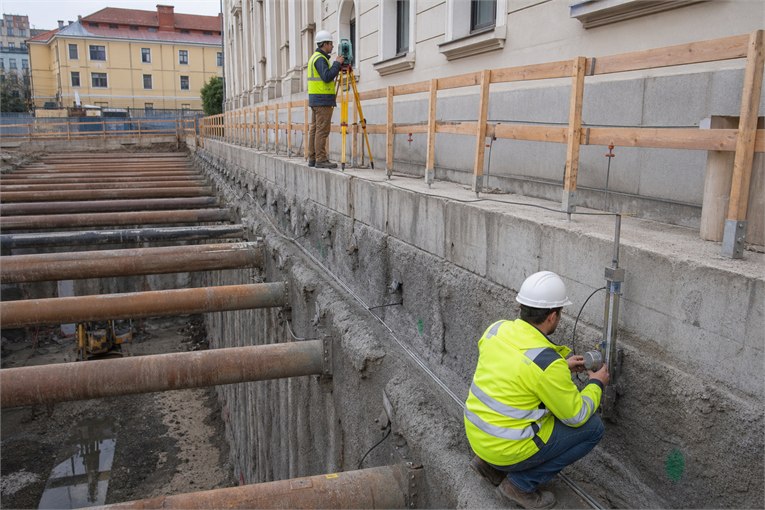

Наблюдения за зоной влияния

Геотехнический мониторинг связывает проектный прогноз с фактическим поведением площадки. Измеряют параметры, изменение которых может потребовать действия:

Программа содержит точки, методы, точность, начальные измерения, периодичность, уровни контроля и порядок передачи результатов. Порог — не просто число в таблице: рядом должно быть указано, кто получает уведомление, кто анализирует причину и какое решение может быть принято.

Как увязать исследования, проект и наблюдения

Если систему наблюдений проектируют после разработки котлована, исходное состояние уже потеряно. Если полевые исследования не учитывают соседние фундаменты, расчёт зоны влияния опирается на предположение. Поэтому направления запускают как связанные части одного процесса.

Что не было исследовано — какое решение пострадает

Этот причинный формат помогает проверить программу: у каждой операции должна быть роль в проектном или организационном решении.

Что получает технический заказчик

Комплект зависит от стадии, но обычно включает:

• технические отчёты по направлениям работ;
• актуальную инженерно-топографическую основу;
• модель инженерно-геологических условий;
• отчёт об обследовании окружающей застройки;
• расчётную оценку зоны влияния;
• программу натурных наблюдений;
• перечень защитных мероприятий и ограничений;
• регламент обмена данными между геотехником, проектировщиком и стройконтролем.

На строительной стадии геодезическое сопровождение обеспечивает разбивку и исполнительный контроль нового объекта, но оно не заменяет мониторинг окружения: у работ разные исходные точки, точность, периодичность и критерии оценки.

Источники

• СП 47.13330.2016 «Инженерные изыскания для строительства. Основные положения», изменение № 1
• СП 22.13330.2016 «Основания зданий и сооружений», изменение № 3
• ГОСТ 31937-2024 «Здания и сооружения. Правила обследования и мониторинга технического состояния»
• ГОСТ 19912-2012 «Грунты. Методы полевых испытаний статическим и динамическим зондированием»
