Инженерные изыскания для линейного объекта: что предусмотреть в ТЗ
Линейный объект проходит через неоднородную территорию. На нескольких километрах меняются рельеф, застройка, грунты, водные объекты, коммуникации, доступ и административные условия. Поэтому расчет «цена за километр» без технической расшифровки не определяет достаточный объем.
Задача ТЗ — связать проектные решения с исследуемым коридором и сделать изменения управляемыми. Если трасса уточнится, стороны должны понимать, какие данные сохраняют применимость, а какие участки нужно исследовать дополнительно.
Чем линейный объект отличается от площадочного
Для площадочного объекта границы обычно компактны. Линейный пересекает множество локальных условий и включает не только ось, но и полосу исследований, площадки, временные подъезды и точки сопряжения.
| Особенность | Что меняется в задании | Риск при упрощении |
|---|---|---|
| Большая протяженность | деление на участки и пикетаж | пробелы и неодинаковая детализация |
| Варианты трассы | отдельные коридоры сравнения | ранняя съемка только выбранной оси блокирует альтернативы |
| Пересечения | локальное расширение состава и масштаба | не хватает данных для узлового решения |
| Неоднородный рельеф и геология | дифференцированная сеть исследований | единый шаг не отражает сложные зоны |
| Несколько территорий | доступ, исходные фонды и согласования | задержки на отдельных участках |
| Изменяемая ось | управление версиями | полевые данные относятся к устаревшему варианту |
Статья не повторяет общий материал о топографической съемке линейных объектов или методы трассирования. Здесь рассматривается именно задание заказчика и проектной организации.
Опишите объект и проектную задачу
В начале задания укажите:
- назначение объекта: дорога, трубопровод, кабельная линия, ЛЭП или другой вид;
- стадия проектирования;
- начальная и конечная точки;
- ориентировочная протяженность;
- рассматриваемые варианты;
- основные технические параметры;
- узловые и вспомогательные площадки;
- требования к переходам и примыканиям;
- предполагаемые сроки строительства;
- проектные разделы — потребители данных.
Недостаточно приложить полилинию без статуса. Для каждого варианта нужны дата, автор, система координат и обозначение: предварительный, согласуемый или утвержденный.
Коридор исследований шире оси
Ось показывает предполагаемое положение объекта, но не всю территорию, влияющую на решение. Ширину коридора определяют с учетом вариантов, рельефа, зон размещения сооружений, подъездов, пересечений и требований профильных специалистов.
В ТЗ следует раздельно показать:
- Основной коридор трассы.
- Альтернативные варианты.
- Узловые площадки.
- Зоны переходов через дороги, железные дороги и водные объекты.
- Подключения к существующим сетям.
- Временные проезды и строительные площадки, если они уже определены.
- Участки потенциального обхода препятствий.
Разделите трассу на характерные участки
Единый объем на всю длину редко оптимален. Разбивка позволяет назначать методы и детализацию по условиям.
| Тип участка | Что важно отразить | Возможное уточнение программы |
|---|---|---|
| Городская застройка | плотные сети, покрытия, доступ, интенсивность движения | детальное обследование коммуникаций и согласования |
| Открытая территория | рельеф, землепользование, водоотвод | оптимизация полевого маршрута |
| Лес и сложный рельеф | видимость, проходимость, склоны | методы съемки и дополнительные точки |
| Переход через водный объект | русло, берега, режим и процессы | гидрометеорологические и специальные работы |
| Транспортное пересечение | отметки, конструкция, полосы отвода | локальная детализация и требования владельца |
| Узловая площадка | оборудование, здания, подъезды | площадочный объем геодезии и геологии |
| Техногенно измененная зона | насыпи, выемки, загрязнение, старые сооружения | дополнительные исследования |
Исходные данные для подрядчика
К заданию прикладывают единый реестр:
- варианты трассы в редактируемом формате;
- ситуационные и кадастровые материалы;
- сведения о полосах отвода и доступе;
- известные коммуникации;
- архивные отчеты и топографические планы;
- условия владельцев пересекаемых объектов;
- технические параметры сооружения;
- предварительные профили и узлы;
- требования к информационной модели;
- календарный план проекта.
Для каждого файла укажите территорию, дату, координаты и актуальность. Подрядчик должен видеть, какие материалы можно использовать как основу, а какие — только как справочную информацию.
Что задать по видам изысканий
Для инженерно-геодезических изысканий определяют масштаб и детализацию, высотную основу, обследование сетей, продольные и поперечные профили, требования к переходам и цифровой модели местности.
Для инженерно-геологических изысканий передают параметры сооружения, глубины заложения, нагрузки, расположение опор и площадок. Важна связь выработок с характерными участками, переходами и зонами потенциально сложных процессов.
Экологические и гидрометеорологические работы описывают с учетом всей территории воздействия, а не только узкой оси. Набор исследований обосновывает исполнитель в программе на основе задания и условий.
Пересечения оформляйте отдельным реестром
Пересечения часто определяют сложность проекта, поэтому их удобно вынести в таблицу.
| ID | Тип пересечения | Местоположение | Владелец | Нужные данные | Статус |
|---|---|---|---|---|---|
| P-01 | автомобильная дорога | пикет или координаты | организация | отметки, конструкция, условия перехода | подтверждается |
| P-02 | водный объект | участок коридора | уполномоченная организация | русло, берега, уровни, процессы | требуется исследование |
| P-03 | инженерная сеть | координаты | эксплуатирующая организация | положение, глубина, охранная зона | требуется обследование |
В рабочем документе строки заполняют фактическими объектами. Идентификатор должен сохраняться в задании, программе, чертежах и замечаниях.

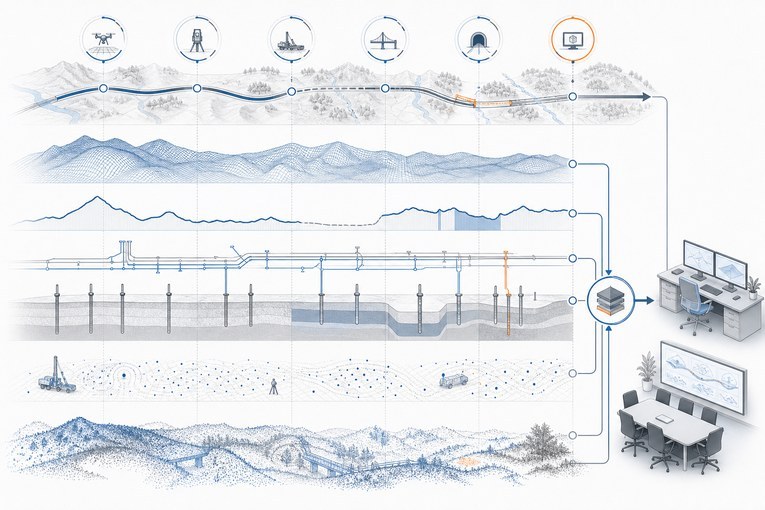

Промежуточная выдача
Проектирование линейного объекта часто идет участками. Определите, какие данные и когда получает команда:
- проверенная планово-высотная основа по приоритетному участку;
- реестр обнаруженных коммуникаций;
- предварительные продольные профили;
- фактические точки и журналы геологических работ;
- предварительная инженерно-геологическая модель;
- сведения по критическим переходам;
- финальный комплект по каждому этапу.
Каждая выдача должна иметь версию, границы и статус применения. Нельзя смешивать полевые данные, предварительные выводы и финальный результат в одной папке без маркировки.
Управление изменением трассы
В договоре и ТЗ заранее предусмотрите процедуру:
- Проектировщик выпускает новую версию оси и описывает причину.
- Координатор сравнивает старый и новый коридоры.
- Изыскатель отмечает покрытые и непокрытые зоны.
- Оценивается влияние на каждую дисциплину.
- Стороны согласуют дополнительный объем, цену и срок.
- Новая версия включается в реестр исходных данных.
- Устаревшие файлы получают статус «не применять».
Такая процедура позволяет отличить исправление недостатка подрядчика от нового объема из-за изменения проекта.
Требования к цифровому результату
Укажите:
- систему координат и высот;
- единицы измерения;
- форматы DWG/DXF, таблиц, моделей и иных данных;
- структуру слоев и классификатор объектов;
- правила пикетажа и идентификаторов;
- деление файлов на участки;
- правила сшивки соседних листов и моделей;
- перечень исходных и производных материалов;
- требования к внешним ссылкам;
- реестр версий и контроль комплектности.
Цель — не получить как можно больше файлов, а обеспечить непрерывность и прослеживаемость данных вдоль всей трассы.
Чек-лист перед выдачей ТЗ
Проверьте, что:
- назначение и параметры объекта описаны;
- все варианты трассы имеют версии;
- коридоры, площадки и пересечения показаны;
- характерные участки выделены;
- проектные потребители и сроки названы;
- архивные материалы зарегистрированы;
- требования по дисциплинам не противоречат друг другу;
- промежуточные выдачи определены;
- цифровые форматы зафиксированы;
- изменение трассы имеет договорную процедуру;
- критерии приемки результата понятны.
Главное
Техническое задание на линейный объект должно управлять территорией и изменениями. Оно описывает коридор, участки, пересечения, проектные зависимости, промежуточные данные и цифровую структуру, а не только число километров.
