Топосъёмка для ГПЗУ и СПОЗУ: когда она действительно нужна
ГПЗУ описывает правовые и градостроительные рамки будущего строительства. Из него проектировщик узнаёт, какие ограничения действуют на участке и в каких пределах допустима застройка. Однако на этом документе нельзя увидеть с измерительной точностью существующий забор, перепад высот, колодец или трассу наружной сети. Эти сведения даёт актуальная геодезическая основа.
Практический вопрос звучит так: какое решение предстоит принять после выдачи ГПЗУ и какие исходные данные для него запросил специалист. У государственной услуги, проектирования СПОЗУ и согласования подключений разные требования. Поэтому сначала определяют получателя материала, а уже затем назначают состав съёмки.

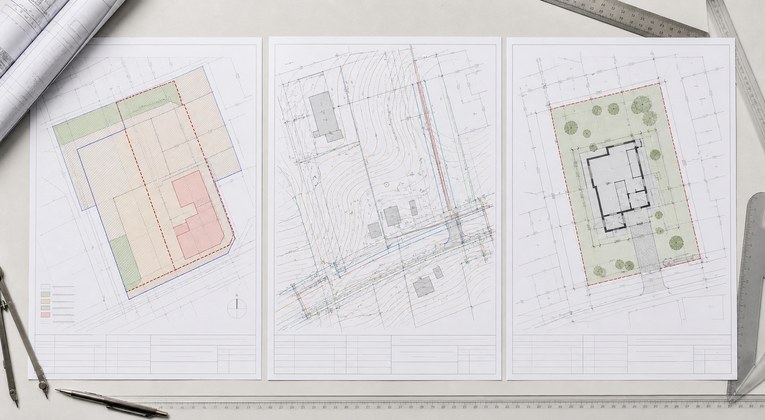

Чем отличаются ГПЗУ, топосъёмка и СПОЗУ
Эти документы связаны между собой, но отвечают на разные вопросы.
| Материал | Что показывает | Для чего используется |
|---|---|---|
| ГПЗУ | градостроительные условия, ограничения и параметры возможной застройки | для подготовки проектных решений и проверки допустимости строительства |
| Топографический план | фактическую ситуацию, рельеф, строения, дороги и известные коммуникации | как измеренную основу для проектирования и размещения объектов |
| СПОЗУ | расположение проектируемого объекта и элементов участка | для обоснования планировочного решения в предусмотренных проектом или процедурой случаях |
ГПЗУ формируется уполномоченным органом на основании сведений государственных информационных систем и реестров. Топографический план готовит геодезическая организация по результатам сбора исходных данных, полевых измерений и камеральной обработки. СПОЗУ разрабатывают уже под конкретный объект, используя градостроительные условия и подходящую основу.
Если нужна именно схема размещения будущего здания, требования к ней лучше заранее передать исполнителю СПОЗУ. Тогда топосъёмку выполнят в нужных границах, системе координат и детализации.
Когда топосъёмка для ГПЗУ не требуется
Отдельный топографический план может не входить в комплект заявителя, если государственная услуга предусматривает подготовку ГПЗУ по сведениям, которые орган власти получает самостоятельно. Актуальный перечень документов следует проверять в регламенте конкретного региона и на странице соответствующей услуги.
Сам факт отсутствия топосъёмки в перечне документов не означает, что она не понадобится дальше. После получения ГПЗУ проектировщику всё равно может потребоваться измеренная основа, чтобы посадить объект на местности, рассчитать высотные решения и запроектировать подключения.
Не стоит заказывать работу только потому, что «так делают все». Сначала полезно уточнить:
- кто будет использовать план;
- какая стадия работ начинается после получения ГПЗУ;
- нужна ли СПОЗУ или полноценная проектная документация;
- какие требования предъявлены к масштабу, координатам и инженерным сетям;
- достаточно ли существующего материала или его требуется обновить.
Когда топографический план нужен
Практический смысл съёмки появляется, когда решение должно опираться на фактическое положение объектов. Чаще всего она требуется в следующих ситуациях:
- проектировщик запрашивает актуальную основу для размещения здания;
- необходимо подготовить СПОЗУ или раздел проектной документации;
- на участке сложный рельеф, плотная застройка или несколько существующих сооружений;
- требуется показать известные подземные и надземные сети;
- планируются новые подключения к газу, воде, канализации или электричеству;
- имеющийся чертёж устарел или не соответствует состоянию территории;
- принимающая организация прямо указала требования к инженерно-топографическому плану.

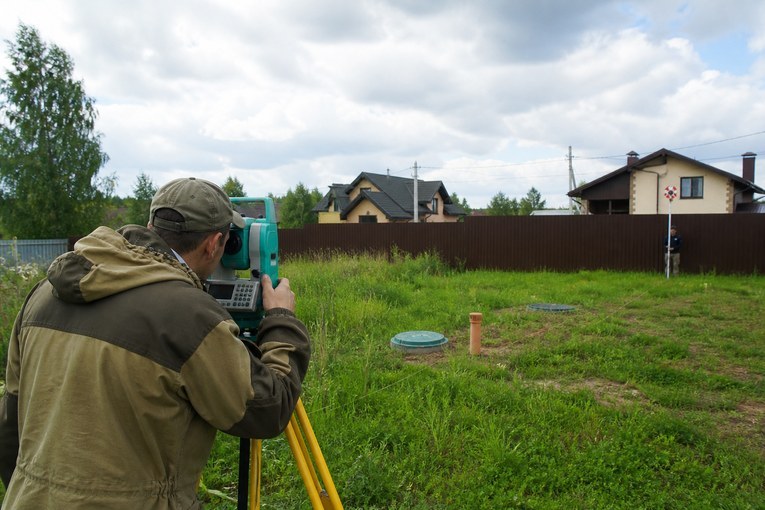

В этих случаях можно заказать топографическую съёмку либо геодезическую основу для строительства. Результатом будет не абстрактная «карта участка», а материал под конкретного получателя: проектировщика, сетевую организацию или согласующий орган.
Что должно быть на топосъёмке
Наполнение чертежа задаёт будущая работа. Для посадки дома важны контур участка, существующие строения, подъезд, отметки земли и характерные переломы рельефа. При проектировании подключений добавляют колодцы, опоры, видимые элементы и сведения об известных подземных трассах. На застроенной территории отдельно фиксируют ограждения, покрытия, деревья и другие объекты, способные повлиять на решение.
В штампе и технической части должны быть понятны масштаб, применённые системы координат и высот, дата выполнения и исполнитель. Заказчику стоит проверить не только наличие условных обозначений, но и происхождение сведений о сетях. Линия могла быть перенесена из архива или нанесена по данным владельца коммуникации; это не равнозначно прослеживанию кабеля или трубы прибором по всей длине. Если проект подходит к трассе вплотную, в задание включают отдельный поиск подземных коммуникаций.
Какой масштаб выбрать
Обозначение `1:500` означает, что одному сантиметру чертежа соответствуют пять метров территории. Такой формат удобен, когда на одном листе нужно различить здания, высотные отметки и сети. Но сам по себе популярный масштаб не гарантирует пригодность материала.
На компактном участке со сложной ситуацией получателю может понадобиться более крупное изображение. Для длинной линейной трассы, напротив, выбирают иной масштаб и делят материал на листы. Решение принимают по заданию, площади и требуемой подробности. Если получатель прямо требует «пятисотку», подходит услуга подготовки инженерно-топографического плана 1:500.
Как подготовить топосъёмку для ГПЗУ или СПОЗУ
Первым действием должен быть не выезд бригады, а согласование назначения будущего файла.
- Запросите у проектировщика или принимающей организации требования к геодезической основе.
- Отметьте на схеме весь нужный охват, включая подъезд и предполагаемые точки подключения.
- Зафиксируйте масштаб, координатную систему, глубину проработки сетей и нужные форматы файлов.
- До полевого этапа передайте исполнителю адрес, кадастровый номер и имеющиеся исходные материалы.
- На приёмке сопоставьте фактический охват с заданием и проверьте дату, условные знаки и комплектность.
- Отдайте проверенный материал тому специалисту, под чью задачу он создавался.
Если топоплан уже есть, не заказывайте новую работу автоматически. Сначала сравните его с текущей ситуацией: не появились ли новые постройки, заборы, дороги или коммуникации, совпадает ли требуемая территория и подходит ли система координат.
Какие исходные данные передать геодезистам
Для предварительного расчёта обычно достаточно адреса, кадастрового номера и схемы территории работ. Для точного задания дополнительно пригодятся:
- полученный ГПЗУ, если он уже выдан;
- требования к СПОЗУ или проекту;
- технические условия на подключения;
- старые топографические материалы;
- планируемое положение здания;
- требования к согласованию коммуникаций;
- нужные форматы — например, DWG и PDF.
Чем точнее поставлена задача, тем меньше риск, что после первой выдачи придётся расширять границы, менять масштаб или повторно собирать сведения о сетях.
От чего зависят цена и срок
Площадь — лишь один из параметров расчёта. На трудоёмкость сильнее могут повлиять плотная застройка, перепады рельефа, количество сетей, удалённость объекта, объём архивной работы, обследование колодцев, необходимость согласований и срочная выдача нескольких форматов.
Два предложения с одинаковым названием услуги могут включать разный результат. Одно ограничивается измерением видимой ситуации, другое предусматривает работу со сведениями о коммуникациях, цифровой чертёж и взаимодействие с организациями. До сравнения цены запросите у исполнителей одинаковый перечень операций и файлов.
ТопГео уточнит требования к масштабу, границам и коммуникациям, а затем рассчитает состав геодезических работ для вашего участка.
Рассчитать топографическую съёмку
Частые ошибки
- заказывать съёмку без требований проектировщика;
- путать ГПЗУ с топографическим или кадастровым планом;
- считать, что любая старая «пятисотка» подходит для новой задачи;
- не включать в задание территорию подъезда и будущих подключений;
- считать все нанесённые коммуникации точно найденными на местности;
- разрабатывать СПОЗУ до проверки актуальности исходной основы.
